Что такое ионизатор-люстра Чижевского

Устройство и принцип работы

Устройство, несмотря на название, не излучает свет. Его единственное предназначение — ионизировать воздух. При подаче напряжения на электрод в ускоренном режиме вырабатываются электроны. Последние, в свою очередь, заряжают частицы воздуха. У разных моделей бывают свои конструктивные особенности, но принципиальная схема для всех едина:

Внешний вид также не влияет на принцип действия. Если не учитывать тонкости, понятные только специалистам, работу устройства можно описать так:

1. На электрод подаётся высокое напряжение (20÷30 кВ).
2. С острия тонкого иглообразного электрода излучаются электроны.
3. В результате столкновения электронов и молекул кислорода образуются аэроионы O2, имеющие лишний свободный электрон.
4. После того как их вдохнёт человек, заряд передаётся эритроцитам крови, что положительно сказывается на обменных процессах.

При работе люстры Чижевского появляется два противоположных потока, образующих электрический заряд, который называется тихим.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Люстра Чижевского Своими Руками Схема и Описание

Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.

«Построив себе жилище, — говорил профессор А. Л. Чижевский, — человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма» .

От конструкции «люстры» во многом зависит эффективность работы аэроионизатора

Поэтому и к изготовлению ее следует отнестись с особым вниманием

К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8. 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5. 0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.

Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную «люстру».

Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином — тогда удастся избежать появления коронного разряда и запаха озона.

Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или

конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.

При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) «люстры». При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к «люстре».

О сеансах аэроионизации. При сеансе следует находиться не ближе 1 . 1,5 м от «люстры». Достаточная продолжительность ежедневного сеанса в обычном помещении 30. 50 мин. Особенно благотворное влияние оказывают сеансы перед сном.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Люстра Чижевского – польза и вред ионизации, как сделать прибор своими руками Люстра Чижевского, польза и вред которой до сих пор вызывают споры ученых, представляет собой комнатный прибор настольного или подвесного типа. Спрашивайте, я на связи!

Принцип работы люстры Чижевского

Такое название возникло еще в двадцатых годах, поскольку
первые модели ионизаторов атмосферы внешне очень напоминали обыкновенные
осветительные люстры тех времен. Правда, они излучали не свет, а отрицательно
заряженные молекулы кислорода. По прошествии некоторого промежутка времени
прибор подвергся значительным изменениям. Но принцип действия при этом остался
прежним.

Под воздействием поля высокого напряжения, синтезируемого
между двумя проводниками, такие частицы, как электроны, отрываются с поверхности
электродов. Разгоняясь, электроны сталкиваются с молекулами кислорода и
создаются отрицательные ионы. Чтобы получить поля высокого напряжения, к
электродам подводят высокое напряжение величиной в 20кВ-30кВ.

По мере развития прогресса ужесточались и разные нормы
безопасности. С данной позиции «Люстры Чижевского» являются очень устаревшими
аппаратами. Ведь статическая поляризация, значительный уровень электромагнитного
излучения, а также большое число выделяемого озона способны навредить
человеческому здоровью.

Посему для получения ионизированного воздуха, который
соответствует современным нормам, лучше использовать бытовые ионизаторы,
представляющие собой усовершенствованный вариант «Люстры Чижевского». Такие
современные устройства синтезируют ионы обеих полярностей, малое количество
озона. Их изготавливают в разных корпусах, способных защищать излучатель от
различных механических повреждений.

Хотим еще раз подчеркнуть, что «Люстра Чижевского» является
униполярным ионизатором, который нельзя включать более чем на пять-десять минут.
Если данный прибор будет работать дольше, он положительно влиять на организм уже
не будет, а наоборот – будет только вредить. Не зря в медицинских учреждениях
соблюдался строгий режим эксплуатации этого устройства. Чтобы ионизатор можно
было использовать длительно, он должен быть биполярным, т.е. вырабатывать не
только отрицательные, но и положительные ионы.

Схема и изготовление люстры Чижевского

Собрав самый простой ионизатор, можно попробовать сконструировать более сложный – люстру Чижевского, которая была изобретена в 30-е годы прошлого века. Она активно применяется в медицине и сельском хозяйстве. Её также испытывали в детских садах и школах. Это изобретение показало высокую степень аэроионизации, обладает профилактическим и терапевтическим значением.

Прибор также называется электроэффлювиальной люстрой с преобразователем напряжения. Как раз она выполняет функцию генерирования отрицательных частиц. Это происходит благодаря законам физики. На люстре имеются заострённые концы проволоки, с которых и происходит стекание электронов благодаря высокому напряжению. Затем они как бы налипают на молекулы кислорода, создавая отрицательные аэроионы, которые приобретают высокую скорость движения и распространяются по комнате.

Устройство можно купить, но очень трудно найти подходящую, которая действительно окажет положительный эффект на здоровье. Дело в том, что заводские приборы часто имеют напряжение менее 25 кВ. Этого недостаточно, поэтому от работы устройства нет никакого эффекта. К тому же недопустимы перенапряжения, иначе в большом количестве будут вырабатываться токсические элементы (окислы азота и озон). О высокой концентрации подобных веществ можно судить по характерному запаху, который некоторые ошибочно принимают за «аромат свежести».

Если есть возможность, то лучше всего самостоятельно собрать люстру Чижевского. Как это сделать, выясним далее.

Схемы

Схема оригинального искусственного излучателя, которая была представлена Чижевским, выглядит следующим образом:

Радиолюбители при сборке прибора также пользуются электрической схемой, представленной ниже:

Предлагаемая схема гарантирует оптимальный потенциал. В её изготовлении применяются следующие радиодетали:

• резисторы – С5-35В на 1 кОм (R1), МЛТ-2 на 20 кОм (R2), С5-35В на 10 Мом (R3);
• диоды Д226 (2 штуки – D1 и D2);
• выпрямительный столб из 4-х диодов Д1008;
• тиристор КУ201К (VS1);
• конденсаторы: МБМ на 1 мкФ, 400 В (С1), ПОВ 390 пФ, 10 кВ (4 штуки – с С2 по С5);
• мотоциклетная катушка зажигания Б2Б на 6В (T1).

Работа схемы осуществляется в таком порядке:

1. При каждом открытии диода D1 происходит заряд конденсатора C1, который пропускается через первичную обмотку T В момент 1-ого полупериода переменного тока диод сохраняет открытое положение.
2. Когда ток проходит в обратном направлении, в противофазе создаётся разряд конденсатора C1, причём диоды D1 и D2 остаются закрытыми, тиристор VS1 открывается.
3. Первичная обмотка катушки T1 получает ток пульсирующего типа, а вот вторичная катушка способствует повышению поступившего на первичную обмотку напряжения. После оно переходит на блок, который состоит из 4-диодного выпрямительного столба и умножителя. В свою очередь, он состоит из конденсаторов С2-С5.
4. Через умножитель выходить высоковольтное напряжение, которое также называется выпрямленным. Оно поступает на ионизатор по резистору R3, который отвечает за ограничение тока.

Следует отметить, что для реализации предложенной схемы можно использовать другие радиодетали:

• Резисторы отмеченных марок можно заменить одним резистором – МЛТ-2. Для получения элемента R1, требуется параллельно соединить 3-4 подобных элементов, а для R3 – 4-5. Резистор R2 не имеет большого значения и к нему предъявляется только одно требование – мощность его рассеяния должна быть не менее 2 Вт.
• Диоды D1 и D2 отмеченных марок можно заменить любыми другими диодами, которые поддерживают ток в 300 мА и обратное напряжение в 400 В. Примеры подобных диодов – КД109В, КД109Г, Д205.
• При сборке выпрямительного столба диод типа Д1008 можно заменить аналогичными элементами, например, 7ГЕ350АФ, 2Ц203Б, 2Ц202КГ, КЦ105Г, КЦ201Г.
• Конденсатор C1 указанной марки можно заменить неполярным элементом, рассчитанным на напряжение от 250 В.
• В сборке умножителя можно использовать любые конденсаторы высоковольтного типа с напряжением не менее 15 кВ.
• В качества элемента VS1 можно использовать тиристоры КУ202К (/Л/М/Н), КУ201Л, 1Н4202, NCM700C.
• Мотоциклетную катушку зажигания (T1) можно заменить любой другой, например, повышающим трансформатором, который можно снять со старого телевизора (ТВС110АМ, ТВС110ЛА, ТВС110Л6). Если отсутствует подходящее изделие, трансформатор можно собрать своими руками, но при этом нужно учесть, чтобы выводы элементов в местах высокого напряжения находились на должном расстоянии друг от друга. В противном случае, может случиться электрический разряд.

Польза лампы Чижевского для организма

Применение люстры Чижевского не станет решением всех проблем, но она как минимум способна качественно очистить воздух в помещении. Иногда удаления ряда вредоносных элементов из атмосферы способно дать результат, который можно считать почти лечебным. Да и вообще, польза воздуха, подвергнутого процессу ионизации, была научно подтверждена учеными.

Обладатели люстры Чижевского могут рассчитывать на такие результаты от ее использования:

Ликвидация бактерий. У этих микроорганизмов положительный заряд, поэтому, сталкиваясь с отрицательными ионами, они сильно набирают в весе. В результате патогенные формирования опускаются на пол, и риск их попадания на кожу и в дыхательные пути человека снижается. По мнению некоторых ученых, отрицательно заряженные ионы не утяжеляют бактерии, а разрушают их. В конце концов, это дает тот же положительный результат.

• В результате дезинфекции и насыщения атмосферы полезными для здоровья ионами у человека нормализуется дыхание, повышается качество усвоения тканями кислорода. Это приводит к улучшению самочувствия, повышению работоспособности и жизненных сил, укреплению иммунитета, снижению вероятности развития патологий сердечно-сосудистой системы.
• Обработанный люстрой Чижевского воздух поднимает настроение, избавляет от тревог. У человека, который находится в непосредственной близости от аппарата, создается иллюзия нахождения рядом с морем, водопадом или фонтаном. Это объясняется дроблением органических молекул и появлением чувства легкости. Еще это действие усиливает восприятие запаха свежести, что также благоприятно воздействует н ощущения.

Для получения перечисленных результатов мало приобрести устройство и включить его. Нужно разобраться с принципом работы прибора, нюансами его эксплуатации, противопоказаниями и потенциальным вредом подхода.

Важные моменты при выборе лампы Чижевского

Покупая функциональное устройство, нужно обращать внимание не только на его цену. Есть несколько рекомендаций, соблюдение которых поможет выбрать качественный и безопасный прибор:

• Несмотря на простоту работы люстры Чижевского, к ней должен прилагаться технический паспорт. Следует убедиться, что в нем указаны такие важные моменты, как напряжение, мощность, степень ионизации и площадь обработки.
• В стандартных моделях показатель напряжения составляет 20-30 кВ. Цифры ниже указанных не позволят лампе работать на полную мощность. Если же данные будут выше, есть риск того, что устройство будет несильно бить током, если к нему прикоснуться в процессе работы.
• Следует ознакомится со степенью ионизации и ее зависимостью от времени работы прибора. Ионы создаются в определенных пределах от лампы, после чего начинают распространяться по комнате. Хорошо, если к аппарату прилагается таблица, по которой можно рассчитать время воздействия на помещение определенных габаритов.
• Современные люстры Чижевского – это не только функциональные приборы, но и просто привлекательные элементы декора. При желании можно подобрать изделие, идеально вписывающиеся в дизайн комнаты.
• По типу крепления лампы могут быть потолочными, напольными и настенными.

Выбирая лампу, нужно уже четко понимать, в каком месте она будет располагаться. Прибор способен помешать работе бытовой техники и радио. Не стоит размещать его в непосредственной близости от аквариума, клетки с животным или любимого места обитания домашнего любимца. Частицы, которые безопасны для человека, могут нанести питомцу вред.

Конструкция и детали.

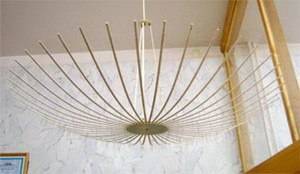

Эк­ран (люстра) -это легкое металлическое кольцо {рис. 1, б), к которому припаяна мед­ная сетка из голого прово­да диаметром 0,3…0,5 мм. Сетка имеет квадратные ячейки размером 35…45 мм. Они образуют выпуклую часть экрана, направлен­ную вниз. В углах сетки при­паяны иглы диаметром 0,25…0,5 мм и длиной 45…50 мм, которые должны быть достаточно острыми. К коль­цу прикреплены три медных провода диаметром 0,8…1 мм, развернутые под углом 120° и спаянные над цент­ром экрана. Это провода высокого напряжения. К эк­рану подводится высокое напряжение (25 кВ) от тран­зисторного преобразовате­ля тока {рис. 1, а). Для боль­ших помещений (школьных классов, мастерских и т.п.) требуется напряжение 50 кВ.

Рабочая частота двухтактного промежуточного пре­образователя 3…4 кГц. Тра­нсформатор Тр намотан на ферритовом сердечнике трансформатора вертикаль­ного отклонения телевизора. Боковые щеки каркаса ка­тушки лучше всего вырезать из текстолита или оргстекла толщиной 1 мм, гильзу (кар­кас) катушки можно сделать из любого электроизолиро­ванного материала. Ширина каркаса не менее 30 мм. Первичная обмотка (I) име­ет 14 витков провода ПЭЛ или ПЭВ 0,8 с отводом от се­редины, вторичная обмотка (II) — 6 витков того же провода с отводом от середины (об­мотка покрыта слоем изоляции толщиной 1 мм), обмот­ка III — имеет 8000… 10000 вит­ков провода ПЭЛШО 0,08… 0,1 (через 800 витков следу­ет прокладывать слой элек­троизоляционного материа­ла толщиной 1 мм). Зазоры между изолирующими про­кладками и корпусом зали­вают клеем. Транзисторы не­обходимо установить на ра­диаторах с поверхностью 300 см2, так как выделяемая на коллекторе мощность достигает 10 Вт. Выход умно­жителя напряжения со­единен с экраном (люс­трой) высоковольтным (50 кВ) проводом, при­меняемым, например, в рентгеновской аппа­ратуре или высоковоль­тных цепях автомоби­лей. Выпрямительные столбы можно заме­нить двумя селеновыми вентилями с обратным напряжением 500 В или низковольтными диодами (20…25 диодов в каж­дом каскаде при рабочем напряжении 500 В).

Экран-люстру подвешива­ют к потолку на изоляторах. Он должен быть располо­жен в 2 м от пола. Преобра­зователь тока размещают вблизи экрана, а источник электропитания преобразо­вателя в любом удобном ме­сте. Шасси нужно заземлить, например, соединив его про­водом с водопроводной тру­бой.

Для проверки работы ио­низатора можно использо­вать вату. Если ионизатор исправлен, небольшой кусо­чек ваты должен притяги­ваться к экрану-люстре с рас­стояния 0,5…0,6 м. Осторож­но приближая руку к иглам экрана, на расстоянии 70… 100 мм мы почувствуем хо­лод. Для приближенного измерения числа ионов можно применить устройство, показанное на рис. 1, в. Во время работы ионизатора не должно появляться никаких запахов. Запах свидетельствует о наличии в помещении посторонних газов (озон, окислы азота). В этом случае нужно тщательно проверить конструкцию люстры, монтаж умножителя и соединения преобразователя с люстрой

Ионизатор является источником высокого напряжения, поэтому при работе с ним надо соблюдать осторожность. Хотя сила тока высокого напряжения едва достигает 3…5 мкА и не опасна, однако прикосновение к экрану или цепи высокого напряжения грозит неприятным ударом

Ионизатор для люстры Чижевского

От конструкции “люстры” во многом зависит эффективность работы аэроионизатора

Поэтому и к изготовлению ее следует отнестись с особым вниманием

Основа “люстры” – легкий металлический обод (например, стандартное гимнастическое кольцо “хула-хуп”) диаметром 750… 1000 мм, на котором натягивают по взаимно перпендикулярным осям с шагом 35…45 мм оголенные или облуженные медные провода диаметром 0,6…1,0 мм. Они образуют часть сферы – сетку, провисающую вниз. В узлах сетки впаяны иглы длиной не более 50 мм и толщиной 0,25…0,5 мм. Желательно, чтобы они были максимально заточены, поскольку ток, поступающий с острия, увеличивается, а возможность образования побочного вредного продукта – озона уменьшается. Удобно использовать булавки с колечком, которые обычно продаются в магазинах канцелярских принадлежностей.

 К ободу “люстры” через 120° прикреплены три медных провода диаметром 0,8…1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку “люстра” крепится с помощью рыболовной лески диаметром 0,5…0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

      Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего “люстру”. Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная “живучесть” аэроионов, обеспечивающая им проникновение в легкие человека.

      Для помещения типа классной комнаты или школьного спортивного зала оптимальным является напряжение 40…50 кВ. Получить то или иное напряжение нетрудно, наращивая количество умножительных каскадов, однако чрезмерно увлекаться высоким напряжением не следует, поскольку появляется опасность возникновения коронного разряда, сопровождаемого запахом озона и резким снижением эффективности работы установки.

Примитивная схема сборки

Существуют очень простые конструкции рассматриваемых приборов, для которых даже не понадобится много разных материалов. Такой ионизатор может собрать начинающий или неопытный мастер.

Что потребуется?

Чтобы собрать самый несложный ионизатор, необходимо запастись следующими материалами и инструментами:

• пластмассовой коробкой из «Киндер-Сюрприза»;
• 2 проводами с диаметром 0,5 мм;
• штепсельной вилкой, которую можно разобрать;
• ножницами для монтажа;
• изолентой;
• иглой для проделывания отверстий.

Сборка

Подобрав необходимые материалы, можно начать собирать ионизатор воздуха. Пошаговая инструкция выглядит следующим образом:

1. В стенках каждой половинки коробочки от «Киндера» проделать отверстия с помощью иглы. Её стоит не просто воткнуть, но и аккуратно пошевелить в разные стороны, поскольку требуются отверстия с широкими краями. Чтобы было легко получить дырочки, а также предупредить потрескивание пластмассы, кончик иглы стоит предварительно нагреть над слабым огнём.
2. Взять провода и распустить их концы на жилы.
3. Вставить их в отверстия в коробочках, но так, чтобы жила с положительной полярностью прошла через одну половинку, а с отрицательной – через другую.
4. Обмотать провода изолентой, а изолированные жилы соединить.
5. Разобрать штепсельную розетку.
6. Жилы, расположенные с другой стороны, подсоединить к контактам вилки.
7. Полученный приборчик поместить в твердый корпус. Эта может быть коробочка из любого твердого материала. Итак, прибор готов, можно вставлять вилку в розетку.

Несложный по конструкции прибор будет очищать воздух в комнате, уничтожая вредные бактерии.

Достоинства ионообразующих приборов

Почему человек может себя чувствовать плохо в местах большого скопления народа? Во время дыхания образуются частицы с положительным зарядом. Более того, установленные в таких местах системы кондиционирования, другие приборы так же выделяют положительные ионы. Это и приводит к ухудшению самочувствия.

Человек будет себя хорошо чувствовать в хвойном лесу, потому что при фотосинтезе происходит массовое выделение отрицательно заряженных частиц. Значительно улучшается самочувствие и при прогулках вдоль берега моря. Морская вода, разбрызгиваясь при ударе о береговую линию, образует несчетное количество брызг, которые в этот момент получают отрицательный заряд и через некоторое время отдают его окружающему воздуху.

Кроме этого, воздух, насыщенный отрицательными ионами, постоянно циркулирует в горах. Там это образуется в результате активного воздействия ультрафиолета.

Не последнюю роль играет и то, в каких домах проживает человек. Так, стены выполенные из бетона или кирпича, нейтрализуют отрицательно заряженные частицы.

Современный человек много времени проводит в замкнутом пространстве — квартира, офис, производственный цех. Из вышесказанного следует, то что в помещениях концентрация отрицательных аэроионов значительно ниже чем на открытом воздухе. Для того, что бы восставить баланс, применяют искусственную ионизацию воздуха. Ее можно выполнить с применением специальных устройств — ионизаторов.

Аэроионотерапия и аэроионопрофилактика

Все эти устройства применяют с одной целью — обеспечение в помещениях необходимой концентрации отрицательно заряженных частиц, которая необходима для нормального функционирования человека. Кроме человека отрицательно заряженные частицы оказывают положительное воздействие и на другие биологические организмы.

Сделав свое открытие А.Л. Чижевский начал применять его результаты в практической деятельности, при этом продолжая изучение их воздействия на биологические организмы и окружающий мир.

Он ввел в оборот два термина — аэроионотерапия и аэроионопрофилактика. При терапии с помощью ионизаторов в помещении создается такая концентрация отрицательных ионов, которая может быть на определенных курортах, а иногда и превышает ее в несколько раз.

Сферы применения ионизаторов — общие сведения

Электроэффлювиальный ионизатор воздуха способен очищать воздух от разнообразных загрязнений. Кроме того, его использование поможет нейтрализовать вредоносное воздействие, возникающие при работе электронных приборов, в том числе мониторов и дисплеев.

Неоднократно доказано что ионизация оказывает положительное влияние на все биологические организмы, в том числе и на растения. Это позволяет использовать ионизацию воздуха в агропромышленном комплексе. С помощью этого оборудования стимулируют рост и поддерживают на должном уровне здоровье животных и растений.

Люстра Чижевского польза, от применения которой признана в нашей стране и во многих странах мира. Предложенные им идеи взяты на вооружение и успешно эксплуатируются не только в быту, но и в офисах, и на производстве.

Кроме, насыщения воздуха отрицательными ионами, эти устройства можно использовать для фильтрации воздуха от пыли. В частности, они нашли свое применение при удалении из воздуха кварцевой или цементной пыли, что соответственно снижает вероятность заболевания силикозом и другими профессиональными заболеваниями.

Это изделие и его модификации, например, лампа Чижевского, применяют на производствах, которые выпускают особо точные приборы, электронные схемы, лекарственные препараты и многую другую продукцию, требующую особой чистоты воздуха.

Еще одно применение этого изделия — борьба за чистоту воздуха в промышленных городах. В каждом крупном городе найдется несколько предприятий которые загрязняют воздух своими выбросами. Среди них можно найти и сажу, и соли редкоземельных металлов, и органические соединения.

Для нужд авиации, космонавтики и подводного флота были спроектированы и изготовлены приборы которые позволяют предупредить ионное голодание. Так, ее вмонтируют в кислородные подушки и в системы обеспечения воздухом авиационной и подводной техники.

Не обошла своим внимание аэроионификация и медицину со смежными ей отраслями. Так, приборы, разработанные А.Л

Чижевским, стерилизуют воздух в операционных, лабораториях, изоляционных боксах. Устройства этого типа применяют в родильных отделениях.

Ионизатор воздуха своими руками: описание и схемы

Сделать ионизатор своими руками возможно, если использовать для этой цели, предложенные в интернете схемы и четко следовать всем инструкциям и рекомендациям. Однако для начала необходимо определиться с тем, какое именно устройство вы хотите получить в итоге и где именно вы планируете его использовать.

Схема для создания ионизатора воздуха своими руками

Конечно, сделать сложную и многофункциональную модель вряд ли удастся, но изготовление простого ионизатора для квартиры или машины вполне под силу каждому. Рассмотрим оба алгоритма изготовления вариантов, обращая внимания на возможные сложности и нюансы, которые обязательно нужно учитывать в процессе работы.

Схема ионизатора воздуха своими руками для домашнего использования

Для того чтобы сэкономить средства и не приобретать готовый ионизатор, его можно изготовить самостоятельно, воспользовавшись для этого следующими материалами:

• 2 пластиковых контейнера небольшого размера (для этой цели можно использовать упаковки из-под игрушек «Киндер-сюрприз»;
• вилка с двумя проводами, диаметром 0,5 мм;
• изоляционная лента;
• игла;
• ножницы.

Сборку можно проводить, используя и большее количество пластиковых контейнеров, но для первой попытки достаточно и двух.

Для сборки ионизатора воздуха своими руками можно использовать подручные детали или приобрести их в специализированном магазине

Для начала в каждом из контейнеров, при помощи иглы, необходимо проделать отверстия такого размера, чтобы в них проходил провод. После этого провода нужно раскрутить на жилы и продеть в отверстия таким образом, чтобы в одном контейнере оказались положительные, а в другом отрицательные жилы. После этого их необходимо заизолировать и соединить верхние провода.

Если вилка отделена от проводов, на этом этапе её необходимо присоединить. После этого необходимо подсоединить устройство к источнику питания, чтобы убедиться в его исправности. Для защиты конструкции, можно смастерить небольшую коробочку, которая придаст вашему прибору привлекательный внешний вид.

Как и в случае с покупным ионизатором, важно соблюдать технику безопасности в процессе использования, и строго ограничить доступ детей и животных к прибору

Для сборки продвинутого ионизатора воздуха необходимо понимать основы радиотехнических систем

Автомобильный ионизатор воздуха своими руками: инструкция для изготовления

Немного больше сложностей представляет собой самостоятельное изготовление ионизатора воздуха, предназначенного для использования в автомобиле. Для сборки такого устройства понадобится больше навыков и опыта, так что перед тем как приступить к сборке, стоит хорошо взвесить все аргументы в пользу такого решения.

Самой простой схемой сборки считается та, для которой используется генератор на микросхеме 555, которую иногда называют таймером. Это дешевая деталь, стоимость которой не более 15?20 рублей и продается практически в любом магазине радиодеталей. Для ионизатора она необходима, чтобы исполнять роль одноканального генератора. При этом настройка его рабочей частоты осуществляется путем подбора компонентов цепочки RC.

Чтобы сэкономить на покупке трансформатора, можно взять, например, тот который мог остаться от старого системного блока. В этом случае трансформатор аккуратно выпаивается из общей цепочки.

Ионизатор воздуха для автомобиля можно собрать самостоятельно, используя видео уроки из интернета

Далее необходимо заменить старую обмотку. Для этой цели можно использовать несколько слоев изоляционной ленты, которые нелишним будет обмотать сверху еще и 2?3 слоями канцелярского скотча.

После этого, согласно схеме, таймер необходимо подключить к трансформатору и присоединить умножитель напряжения, который собирается из конденсаторов и диодов КЦ 106. Затем проводки от умножителя раздвигаются на расстояние примерно 2?3 см друг от друга, после чего можно включить прибор в сеть. Появление характерного запаха озона в воздухе будет свидетельствовать об исправной работе устройства.

Ознакомившись со всеми характеристиками и возможностями приборов этого типа, не остается никаких сомнений в том, насколько положительное влияние на человека могут оказывать ионизаторы воздуха для дома. Цены на эти устройства бывают самыми разнообразными, так что каждый наверняка сможет подобрать для себя подходящий вариант, чтобы улучшить качество воздуха и восполнить недостаток ионов.

Люстра Чижевского своими руками

Примерный результат

Умельцам-электротехникам можно попробовать сделать лампу Чижевского самостоятельно. Без навыков и знаний электротехники не стоит заниматься экспериментами самостоятельно. Для лампы, аналогичной первой разработке самого ученого, понадобятся:

• металлический обруч, диаметром менее 1 м;
• медная проволока;
• острые иглы;
• генератор.

На обруч намотать и закрепить провода в виде сетки на расстоянии 40-50 мм. В местах пересечения проволоки закрепить иголки. Надежно закрепить три провода к обручу одним концом, свободные концы скрепить друг с другом над обручем. Подключить генератор к конструкции.

Более подробно смотрите на видео:
