Маркировка проводов и кабелей и расшифровка марки

Цветовая маркировка проводов и кабелей

Изначально мы дадим ответ на вопрос: зачем нужна цветовая маркировка проводов? Здесь отличие не существенное, но оно помогает при установке и демонтаже проводов. Обозначают только жилы, каждый цвет имеет свое определенное значение.

• Желтый (зеленоватый) – защитный проводник;
• Голубой – провод нулевой;
• Желтый (имеет голубые метки) – нулевой проводник, который совмещается с заземлением;
• Черный – фаза. Согласно ПУЭ, фаза может быть и другого цвета, к примеру – коричневый или серый.

Но помните, на такую маркировку не стоит обращать особое внимание. Ведь цвета проводов кабеля могут в конечном результате быть непохожими

Каждый производителей это делает только для удобства при монтаже. Определенные правила маркировки соблюдаются, но доверять им не стоит, бывают исключения.

Рекомендую прочесть: Как нарастить провод.

Кабель по назначению

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой, которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

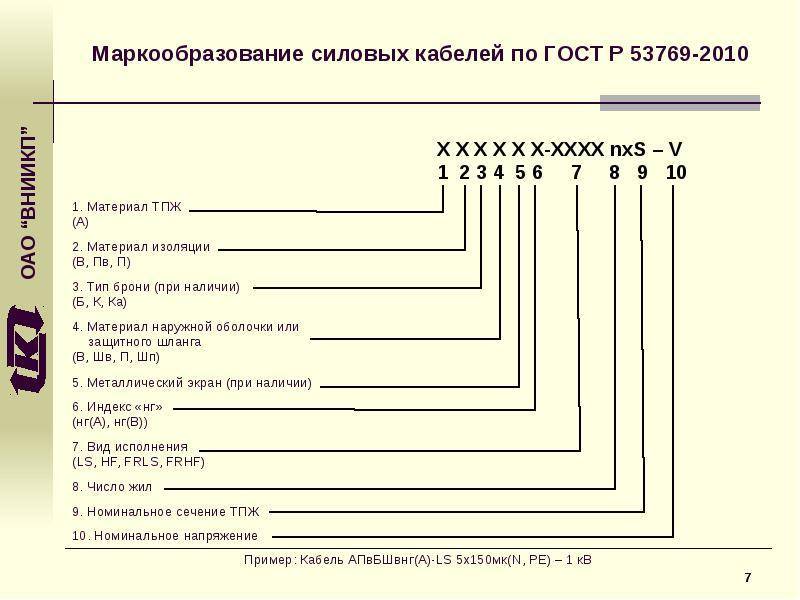

Буквенная маркировка кабелей

Маркировка кабелей подразумевает кодирование, в котором заключено обозначение материала жилы и оболочки, изоляция, сечение провода, тип защиты и наличие брони.

Первое, с чего начинается расшифровка маркировки, это буквенно-цифровые надписи. Согласно ГОСТ16442-80, а также ТУ16.71-277-98 для обозначения кабелей используются группы букв. Так, если в начале стоит литера «А», значит провода алюминиевые, если же она отсутствует — провода медные. Второй знак дает представление о виде кабеля. Здесь вариантов несколько:

• «П» — плоский;
• «К» — контрольный;
• «М» — монтажный;
• «Ш» или «П(У)» — установочный;
• «МГ» — монтажный, обладающий гибкой жилой.

Третья буква (или группа) позволяет определить качество изоляционного материала:

• «П» — полиэтилен;
• «В» или «ВР» — поливинилхлорид;
• «Р» — обычная резина;
• «К» — картон;
• «МЭ» — эмаль;
• «Ш» («О») — полиамидный шелк (оплетка из шелка);
• «С» — стекловолокно;
• «Н» или «НР» — найрит;
• «Л» — лак;
• «Ф» — фальцоновая изоляция;
• «Э» — экранированная изоляция;
• «Г» — гибкая жила;
• «Т» — несущий трос.

Последние буквы означают вид оболочки (покрова), наличие брони и наполнение кабеля:

• «А» – алюминиевая,
• «П» – полиэтиленовая;
• «Р» — резиновая;
• «В» – поливинилхлоридная;
• «С» — свинцовая;
• «К» — броня из оцинкованной проволоки;
• «Э» — экран из медной проволоки;
• «Пс» — оболочка из самозатухающего полиэтилена;
• «НР» — резиновая изоляция и оболочка;
• «LS» — с пониженным дымовыделением;
• «FR» — повышенной огнестойкости;
• «М» — кабель маслонаполненный;
• «Б» — броня из стальных лент;
• «Г» — газонаполненный кабель без защитного слоя;
• «Шв» — оболочка из поливинилхлоридного шланга;
• «Шп» — полиэтиленовый шланг;
• «нг» — не поддерживает горение.

Числа в маркировке указывают на количество жил и их сечение.

Приведем несколько примеров.

1. АСБ 7×2.5 – алюминиевый 7-ми жильный кабель сечение которого 2,5 мм2, с броней и свинцовой оболочкой.
2. Маркировка «АСГ» свидетельствует о наличии алюминиевой жилы, бумажной изоляции и свинцовой оболочки без защитных покровов.
3. АВВГнг 3×4 — 3-х жильный алюминиевый кабель, имеющий изоляцию и оболочку из поливинилхлорида, без защитного покрова и не поддерживающий горение. Сечение данного кабеля составляет 4 мм2.

Кроме того, некоторые кабели снабжаются специализированной аббревиатурой. В таких случаях дополнительные группы букв будут означать, что продукция предназначена для:

• пожарной сигнализации — «КПСВВ»;
• экранированные для пожарной сигнализации — «КПСВЭВ»;
• специальных систем передач в оболочке -«КСПВ».

Тип изоляции, броня и защита

Расшифровку аббревиатуры кабеля следует проводить с учетом общепринятых стандартов.

Материал жил

Здесь возможны всего 2 варианта:

• отсутствие буквы – медь (медный провод не нуждается в каком-либо обозначении);
• “А” – буква, обозначающая жилы, выполненные из алюминия.

В расшифровке сокращений, аббревиатур помогут данные из этой таблицы.

Буквенное обозначение материала изоляции (2 позиция)
В	Изоляция данного вида изготовлена из поливинилхлорида (иными словами ПВХ).
П	При изготовлении изоляции применялся полиэтилен.
Р	Для изоляции применяется резина.
НР	Наиритовая (из негорючей резины)
Ц	Изоляция пленочная (используется при изготовлении монтажных проводов)
Г	Защитный слой полностью отсутствует (голый).
Ф	Фторопластовая
К	Такой буквой обозначают контрольный кабель (его назначение).
КГ	Гибкий кабель
А	Выполнена из алюминия.
П	Защитная оболочка — полиэтиленовый шланг
Пу	Усиленный шланг из полиэтилена
С	Свинцовая оболочка
Р	Изготовляется из резины
В	Оболочка из ПВХ (поливинилхлорида)
БбГ	Броня состоит из ленты профилированной, выполненной из стали.
Бн	Броня состоит из стальных лент, снабженных защитным покровом, материал не поддерживает горение.
В	Использован поливинилхлорид
Бл	Броня из стальных лент, Бл
Д	Оплетку изготавливают из двойного провода.
К	В качестве брони используются круглые стальные проволоки, которые заключены в стальной покров.
П	Броня из плоской стальной проволоки
Д	Используется оплетка, состоящая из двух проводов.
Э	Экранированный покров (часто этот вид представлен алюминиевой фольгой)
Г	Присутствует гидроизоляция (защищает от коррозии)
В	Это буквенное обозначение может иметь 2 расшифровки. Если она в середине, защитная оболочка из ПВХ, вторая разновидность — расположение «В» в конце. Это значит, что покров из бумаги.
О	Провода, покрытые изоляцией и соединенные с помощью обмотки
Н	Покров из негорючего материала
Шп	Защита представлена полиэтиленовым шлангом.
Шв	Шланг, выполненный из винила
Шпс	Полиэтиден, способный к самозатуханию

• МК – означает магистральный кабель;
• Ш – шахтный;
• МК – эти буквы наносят на магистральные кабели;
• РК – сокращение указывает на радиочастотный кабель;
• Т – предназначен для телефонной связи;
• О – оптический тип;
• КС – кабельная продукция для связи;
• КМ – характеризует комбинированный магистральный вид;
• ВК – эти буквы характеризуют внутризоновые кабели связи;
• ПпП – изоляция представлена в виде трехслойной пленки (пленка-поры-пленка).
• З – в такой разновидности кабелей жилы скручиваются в “звездную” четверку.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

Бирки на кабель

Маркировка медных кабелей

Виды/применение

Вид	Применение
Плоской формы, двух или трехжильные, жила монолитная, двойная изоляция	Прокладывается под штукатурку
Круглые, трехжильные, тройная изоляция, жила монолитная	В стяжке, в трубах на поверхности и под землей
Круглые, пятижильные, тройная изоляция, жила монолитная
Круглые, трех и пятижильные, двойная изоляция, жила составная	При монтаже гипсокартона из-за свей гибкости

Маркировка кабеля витая пара – ТР, UTP, FFTP. На сегодня используется семь категорий витой пары, различие которых состоит в полосе пропускания кабеля. Их обозначение — cat. 1, cat. 2, cat. 3, cat. 4, cat. 5е, cat. 6, cat. 6а, cat. 7, cat. 7а.

Медный провод неизолированный марки М структурирован из одной или нескольких скрученных между собой проволок. Основное предназначение – передача электроэнергии по воздушным путям, в атмосферных условиях II и III типов. Само обозначение М свидетельствует о материале, из которого изготовлен провод.

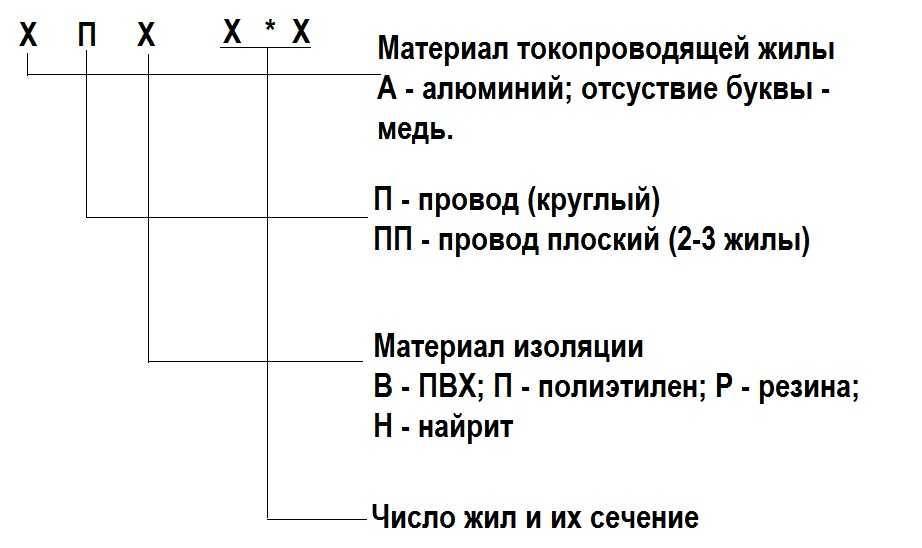

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

• В — ПВХ;
• П — полиэтилен:
• Р — резина;
• Н — найрит;
• Л — хлопковая оболочка, покрытая лаком;
• О — хлопчатобумажная оплетка с пропиткой;
• М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

• Г — гибкий;
• Т — для прокладки в трубах;
• С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

• АППВ:
  •  А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;
• ПНСВ:
  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С —  стальная жила, круглая;

  • В — оболочка ПВХ;

• ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
  • П — провод;
  • В — виниловая оболочка (ПВХ).
• А и АС — алюминиевый провод неизолированный, АС — скрученный.
• ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

Цветовые обозначения

Определить назначение провода можно и по его окрасу. Для этого применяется цветовая маркировка. Благодаря разработанным стандартам мастер во время монтажа и ремонта может за считаные секунды понять, какой провод является фазовым, а какой нулевым или заземляющим.

Земля по принятым нормам должна окрашиваться в зелено-желтый цвет. Изоляция может либо краситься полностью в такую расцветку, либо иметь полоску вдоль всего проводника желто-зеленой гаммы. Буквенное обозначение заземления PE

При определении важно обратить внимание на название – земля также может оснащаться нулевой защитой. Эту жилу нельзя путать с обычной нулевой, чтобы не нарушить правильность подключения

Ноль обычно красят в синий или голубой цвет. Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя.

Согласно ГОСТ 31947-2012 лучше не окрашивать проводники в красный и белый цвет. Рекомендуемая схема окрашивания следующая:

• Проводники с тремя жилами – желто-зеленый, синий, коричневый, синий, черный.
• 4-жильные — желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
• Пятижильные провода — желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательное условие – легкость в отличии цветовой гаммы.

При отсутствии цветовой маркировки придется воспользоваться специальными средствами – мультиметрами, которые определят назначение жилы. Фаза также может определяться с помощью индикаторной отвертки.

Контрольный кабель

 А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила.В — Вторая (при отсутствии А) буква — ПВХ изоляция.В — Третья (при отсутствии А) буква — ПВХ оболочка.П — Изоляция из полиэтилена.Пс — Изоляция из самозатухающего полиэтлена.Г — Отсутствие защитного покрова («голый»).Р — Резиновая изоляция.К — первая или вторая (после А) буква — кабель контрольный.Kроме КГ — кабель гибкий.Ф — Изоляция из фторопласта.Э — В начале обозначения — кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

ПРИМЕР:КВВГ – контрольный медный кабель в ПВХ изоляции, и в ПВХ оболочке.АКВВГ – алюминиевый контрольный кабель в ПВХ изоляции и в ПВХ оболочке.КГВШ – контрольный гибкий шахтный медный кабель в ПВХ изоляции, сердечником из полиэфирных нитей и в ПВХ оболочке.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнг

кабель ВВГнг-LS

кабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розеток	Для выключателей
ВВГнг 3×2,5	ВВГнг 3×1,5
ВВГнг-LS 3×2,5	ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розеток	Для выключателей
NYM 3×2,5	NYM 3×1,5

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

Маркировка кабеля СИП

Самонесущий изолированный провод используют в сетях 0,4, 1, 6-35 кВт и применяют при:

1. монтаже линейных ответвлений;
2. строительстве магистралей;
3. сооружении вводов в жилые и административные здания.

Вид кабеля	Обозначение
СИП-1	Четырехпроводной кабель из алюминия или сплава алюминиевого, светостойким полиэтиленом покрыты три жилы, четвертая без оплетки со стальным сердечником, играет роль несущей и нейтральной
СИП-2	Жилы все изолированные, в том числе и несущая
СИП-3	Одножильный сталеалюминиевый кабель, оболочка из сшитого светостабилизированного п/э
СИП-4	Все четыре жилы изолированы светостабилизированным термопластичным п/э, несущая отдельная жила отсутствует
СИП-5	Количество жил две и более, отсутствует отдельная несущая жила, остальные покрыты оболочкой из сшитого п/э

Марки алюминиевых проводов

Алюминиевые провода маркируются буквой А и изготавливаются в
соответствии с ГОСТ 839-80*Е. Выпускают следующих марок: АПВ, АППВ, АППР, АПР, АПРН.

Сталеалюминиевый провод состоит из одной стальной проволоки и шести алюминиевых проволок. Выпускают следующих марок: АС, АСКС, АСК, АСКП.

В качестве бронированного алюминиевого кабеля, прокладываемого в земле, выступает АВБбШв.

Алюминиевые провода могут быть как без изоляции, так и с эмалевой изоляцией (марки — ПЭЭА-155, ПЭВА, ПЭЭА-130), предназначенных для изготовления обмоток электромашин, аппаратов и приборов.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Это интересно: Чем отличается лампа ДРВ от ДРЛ?

Цветовые обозначения

Определить назначение провода можно и по его окрасу. Для этого применяется цветовая маркировка. Благодаря разработанным стандартам мастер во время монтажа и ремонта может за считаные секунды понять, какой провод является фазовым, а какой нулевым или заземляющим.

Земля по принятым нормам должна окрашиваться в зелено-желтый цвет. Изоляция может либо краситься полностью в такую расцветку, либо иметь полоску вдоль всего проводника желто-зеленой гаммы. Буквенное обозначение заземления PE

При определении важно обратить внимание на название – земля также может оснащаться нулевой защитой. Эту жилу нельзя путать с обычной нулевой, чтобы не нарушить правильность подключения

Ноль обычно красят в синий или голубой цвет. Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя.

Согласно ГОСТ 31947-2012 лучше не окрашивать проводники в красный и белый цвет. Рекомендуемая схема окрашивания следующая:

• Проводники с тремя жилами – желто-зеленый, синий, коричневый, синий, черный.
• 4-жильные – желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
• Пятижильные провода – желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательное условие – легкость в отличии цветовой гаммы.

При отсутствии цветовой маркировки придется воспользоваться специальными средствами – мультиметрами, которые определят назначение жилы. Фаза также может определяться с помощью индикаторной отвертки.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

Тип изоляции, броня и защита

Расшифровку аббревиатуры кабеля следует проводить с учетом общепринятых стандартов.

Материал жил

Здесь возможны всего 2 варианта:

• отсутствие буквы – медь (медный провод не нуждается в каком-либо обозначении);
• “А” – буква, обозначающая жилы, выполненные из алюминия.

В расшифровке сокращений, аббревиатур помогут данные из этой таблицы.

Буквенное обозначение материала изоляции (2 позиция)
В	Изоляция данного вида изготовлена из поливинилхлорида (иными словами ПВХ).
П	При изготовлении изоляции применялся полиэтилен.
Р	Для изоляции применяется резина.
НР	Наиритовая (из негорючей резины)
Ц	Изоляция пленочная (используется при изготовлении монтажных проводов)
Г	Защитный слой полностью отсутствует (голый).
Ф	Фторопластовая
К	Такой буквой обозначают контрольный кабель (его назначение).
КГ	Гибкий кабель
А	Выполнена из алюминия.
П	Защитная оболочка — полиэтиленовый шланг
Пу	Усиленный шланг из полиэтилена
С	Свинцовая оболочка
Р	Изготовляется из резины
В	Оболочка из ПВХ (поливинилхлорида)
БбГ	Броня состоит из ленты профилированной, выполненной из стали.
Бн	Броня состоит из стальных лент, снабженных защитным покровом, материал не поддерживает горение.
В	Использован поливинилхлорид
Бл	Броня из стальных лент, Бл
Д	Оплетку изготавливают из двойного провода.
К	В качестве брони используются круглые стальные проволоки, которые заключены в стальной покров.
П	Броня из плоской стальной проволоки
Д	Используется оплетка, состоящая из двух проводов.
Э	Экранированный покров (часто этот вид представлен алюминиевой фольгой)
Г	Присутствует гидроизоляция (защищает от коррозии)
В	Это буквенное обозначение может иметь 2 расшифровки. Если она в середине, защитная оболочка из ПВХ, вторая разновидность — расположение «В» в конце. Это значит, что покров из бумаги.
О	Провода, покрытые изоляцией и соединенные с помощью обмотки
Н	Покров из негорючего материала
Шп	Защита представлена полиэтиленовым шлангом.
Шв	Шланг, выполненный из винила
Шпс	Полиэтиден, способный к самозатуханию

• МК – означает магистральный кабель;
• Ш – шахтный;
• МК – эти буквы наносят на магистральные кабели;
• РК – сокращение указывает на радиочастотный кабель;
• Т – предназначен для телефонной связи;
• О – оптический тип;
• КС – кабельная продукция для связи;
• КМ – характеризует комбинированный магистральный вид;
• ВК – эти буквы характеризуют внутризоновые кабели связи;
• ПпП – изоляция представлена в виде трехслойной пленки (пленка-поры-пленка).
• З – в такой разновидности кабелей жилы скручиваются в “звездную” четверку.

Кодировка

Рассмотрим буквенную маркировку.

• Начальная буква в коде кодирует проводящий материал. А – алюминий. Для меди код не присваивается по умолчанию.
• Вторая буква отвечает за предназначение. Таким образом П — это плоский, М — монтажный , К — контрольный, МГ — монтажный с гибкой жилой, П(У)/ Ш — установочный.
• Третья группа букв шифрует изоляционный материал. В или ВР – ПВХ- изоляция, Р — резина, Н/НР — найрит (резина из негорючего состава), П — ПЭВ, К — капрон, Ф — металл (фальцоновая защита), МЭ — эмаль, Л — лак, Ш — полиамидный шелк, О — оплетка из полиамидного, С – стекловолокно, Э — наличие экрана, Т — в изоляцию интегрирована несущая жила, Г — изоляция с гибкой жилой. Как дополнение  могут сообщаться особенности дополнительной изоляции. Это будет буква, стоящая после основного кода, ответственного за изоляцию.
• Четвертая буква – особенности исполнения. А – защита асфальтированием, Б — присутствует бронирование (обычно это лента), Г — без защиты (кабель)/ гибкий (если провод), К — бронирование проволочной оплеткой, Т — предназначен рассчитан на проводку в трубах, О — есть защитная оплетка.

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Вам это будет интересно Обжим коннектора витой пары
