Особенности маркировки проводов, кабелей и шнуров по цвету при монтаже
Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа.
Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством.
Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов. На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции. О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!
Методы маркировки провода и кабеля
В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:
До монтажа провода
- ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
- Термоусадочные изолирующие трубки;
- Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.
Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.
После монтажа провода
Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:
- До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
- Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
- Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
- Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
- Самоклеущиеся нейлоновые маркеры;
- Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
- Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.
Кольца РУ
Клипсы РА
Клипсы Р
Тип | Профиль | Описание | Размеры |
PA | Кольца закрытого профиля для проводов среднего и большого диаметра. | 4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2 | |
PY | Кольца закрытого профиля для проводов малого диаметра. | 1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2 | |
PC | Клипсы открытого профиля для закрепленных проводов. | 5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2 | |
PK | Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали. | Для проводов и жгутов произвольного диаметра |
Кабельные линии – требования к маркировке
Кабельные линии – неотъемлемая часть электрических и коммуникационных сетей. При открытой прокладке любых, в том числе силовых кабелей в кабельных сооружениях (кабельных туннелях, этажах, эстакадах и т.д.), на оболочке кабеля в обязательном порядке выполняется маркировка. Силовые трассы зачастую представляют собой пучки проложенных параллельно кабелей, главным назначением маркировки которых, является простота эксплуатации и ремонта кабельных линий.
В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей. Правила маркировки и основные требования, предъявленные к ней, отражены в следующих нормативных документах:
- актуальная редакция правил устройства электроустановок – п. 2.3.23;
- правила технической эксплуатации электроустановок потребителя – п. 2.4.5;
- СНиП 3.05.06-85 – п.п. 3.103 – 3.106.
Согласно требованиям всех трех документов маркировка производится путем установки бирок на проложенных кабелях и кабельных муфтах.
Особенности маркировки кабельных линий
Принимая во внимание вышеупомянутые правила бирки, устанавливают:
- в начале и конце кабельной линии;
- в местах установки соединительных муфт;
- в точках изменения направления кабеля;
- по всей длине линии на расстоянии не более 50 м;
- с обеих сторон в местах прохождения препятствий (стены, перекрытия и т.д.).
При укладке кабелей в траншеи бирки устанавливают рядом с концевыми муфтами, кроме того необходимо их размещение на соединительных муфтах.
Бирочные маркеры, устанавливаемые вдоль всей кабельной линии, обязаны содержать следующую информацию:
- номер кабеля по технической документации;
- тип используемой кабельной продукции;
- количество токопроводящих проводников и их сечение;
- номера шкафов, между которыми включен кабель, с указанием источника и потребителя;
- величину длины кабеля.
Для муфт соединительных в маркере указывается номер самого соединения и дата, когда она монтировалась.

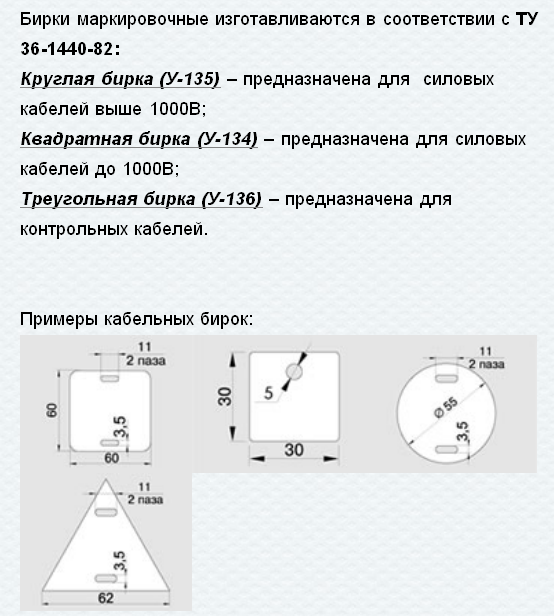

Отличаются бирочные маркеры своей геометрией и материалом изготовления. В силу назначения они бывают квадратной, круглой и треугольной формы:

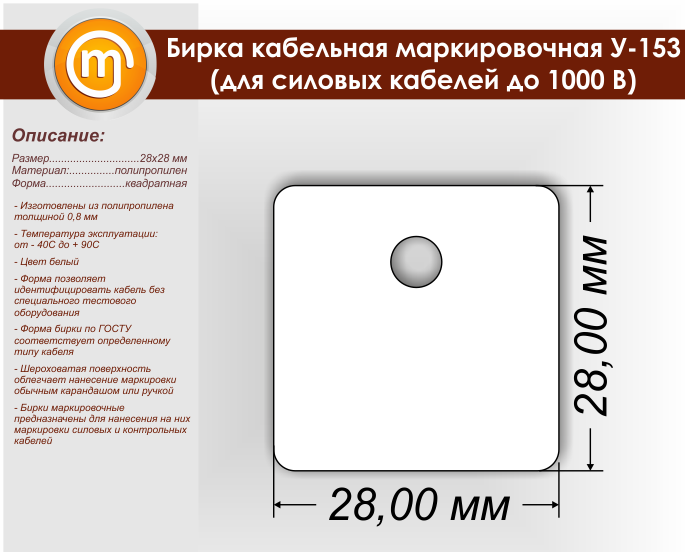

- квадратными маркируют силовые кобели сетей менее 1000 вольт;
- круглые бирки применяют для маркировки высоковольтных линий (от 1 кВ и выше);
- треугольниками помечают токоведущие линии контрольных кабелей.
Зачастую пучок насчитывает несколько десятков токопроводящих линий, маркеры таких размеров спутываются, мешают друг другу и даже разрушаются, в таких ситуациях можно использовать бирки меньшего размера со специальным креплением, на которых указывается только номер кабеля.
Бирки изготавливаются из различного материала: сталь, алюминий или пластмасса. Для помещений с высокой влажностью или агрессивной средой допускается использование только пластиковых бирок. Сегодня выпускается большое количество строительных материалов, в том числе электромонтажного назначения, поэтому бирки любой формы из износостойких пластмасс или ПВХ проще покупать.
Обозначения допускается наносить любым способом, исключающим истирания или случайное повреждение надписей. Это может быть гравировка по металлическим поверхностям или выжигание с последующим заполнением красителями по пластику, для помещений с нормальными условиями зачастую обозначения наносятся несмываемыми красками. Наиболее простым, недорогим и быстрым способом нанесения информации на бирки сегодня считается использование специальных принтеров.
Если производить монтаж под винтовое или иное крепление многопроволочных проводов, жила которых может содержать от нескольких, до нескольких десятков тонких проводов, только сняв изоляцию, добиться качественного контакта не удастся.
Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?
Часто допускаемые ошибки при маркировке
Перечислим три основные ошибки:
- Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
- Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
- Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.
Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.
Основная разновидность
На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.
Провода
Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).
Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.
Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.
Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.
Кабели
Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.
Существует 5 основных видов электрических кабелей:
- силовой;
- контрольный;
- для управления;
- для связи;
- радиочастотный.
Кратко рассмотрим условия применения каждого из изделий.
Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.
Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.
Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.
Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.
Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.
Шнуры
Шнур для бытовых электроприборов
Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:
Основные характеристики и различия проводников
Общие различия
Все проводники могут иметь различия по следующим признакам:
- Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
- Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
- Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
- Количество жил (одножильный либо многожильный).
- Материал изоляции (ПВХ, резина, бумага).
- Материал защитной оболочки (резина, пластмасс, металл).
Часто задаваемые вопросы
Вопрос №1. Можно использовать при монтаже провода одного цвета, а на маркировке указывать назначение?
Можно, но маркировка должна соответствовать всем требованиям ПУЭ, где указан и цвет. Поэтому на концы проводов поставьте термоусадочную трубку по цвету назначения провода. В крайнем случае, намотайте цветную изоленту. На нее наденьте кембрик с маркером.
Вопрос №2. Где приобрести принтеры для маркировки и шаблоны маркеров?
Продаются в специализированных магазинах с оборудованием для электромонтажа, в интернет магазинах (shtrih-center.ru/print_kabel.html) Если вы не занимаетесь электромонтажными работами профессионально вам это не требуется. Воспользуйтесь простыми способами маркировки, которые описаны статье.
Вопрос №3. Как определить марку кабеля, если маркировка стерлась?
Обозначение кабеля обычно наносится по всей длине, посмотрите внимательно, если нет, отрежьте кусок кабеля, сантиметров 10. Покажите специалистам, они вам скажут.
Вопрос №4. Маркировка какого типа считается самой надежной?
Очень надежной маркировкой считаются самоклеющиеся маркеры под ламинированным слоем, термоусадочные трубки. Для РЩ в домашних условиях все перечисленные средства будут надежными, так как внешняя среда в жилом помещении не может быть агрессивной.
Вопрос №5. Как грамотно начертить схему РЩ, если я не разбираюсь в электронике и тем более в условных обозначениях на схемах?
В этом случае надо приглашать грамотного специалиста, он обязательно разберется и составит схему.
Что еще важно знать
На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:
При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.
Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться
О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.
Если нет проводников нужного цвета, то можно использовать любой цвет, главное, чтобы при монтаже концы жил правильно помечались. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.
Маркировка термоусадками выглядит следующим образом:
Вот по такой технологии производится маркировка проводов и кабелей при монтаже электрощита
Как вы видите, обозначать линии очень важно, а сам процесс не занимает много времени
Обращаем ваше внимание на то, что с помощью данной инструкции вы можете маркировать проводники не только в силовых электрощитах, но и в щитах автоматики (например, для обозначения сигнальных кабелей и управления)
Будет полезно прочитать:
Правила расположения бирок на устройствах
При осуществлении монтажа в закрытых каналах или коллекторах бирки должны располагаться в смотровых колодцах, не зависимо от их расстояния друг от друга. Деталь крепится по обеим сторонам коллектора на каждую из веток трассы. Также обязательно маркировать поворотные участки линии с двух сторон, с указанием направления поворота и градуса.
При прохождении проводки через перекрытия внутри помещения или под дорожным покрытием обязательно монтируется смотровая коробка, а провода маркируются пластиковыми бирками.
При прокладке электрических линий по территории незастроенной или землям, предназначенным для сельского хозяйства, на протяжении всей трассы устанавливаются обозначения в виде столбов с бирками, на которые также нанесены характеристики линии электропередачи. Такие столбы будут выступать объектом привязки к местности, их координаты включаются в план-схему трассы, и в случае необходимости можно будет точно определить местоположение кабеля под грунтом.
Таким образом, согласно правилам и нормативам, обязательной маркировке бирками подлежат все энергоустановки и кабельные линии, не зависимо от типа их напряжения и места положения. К тому же любой квалифицированный мастер будет согласен выполнять ремонтные работы на аварийном участке только при наличии достаточной информации о характеристиках электрической линии.
Журналы и план-схема
При прокладке сложных, насыщенных большим количеством проводников трасс маркировка коммуникаций обязательна. Помимо ведения кабельного журнала, составляют планы-схемы расположения кабельных линий с указанием длин трасс. Бирки на кабелях должны постоянно обновляться путём восстановления надписей или полной замены маркеров на новые значки.
При осуществлении ремонтных работ и реконструкции кабельных линий нанесённая маркировка на бирках оказывает необходимую информационную поддержку для обслуживающего персонала. Бирки позволяют быстро сориентироваться в аварийной ситуации.
Часто допускаемые ошибки при маркировке
Перечислим три основные ошибки:
- Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
- Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
- Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.
Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.
Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.
Бирки на кабель
Правила маркировки токоведущих частей согласно ПУЭ
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
Маркировка по цвету
Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
Итак:
- Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
- Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять
Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
- Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
- Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
- Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
- Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов
Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
Итак:
- Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А». - Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
- Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
- Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
- А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Что важно знать о маркировке кабеля?
Разновидности маркировки:
- заводская;
- кабельных окончаний;
- электронный маркер.
Таблица классификации кабелей
Группы однородной кабельной продукции | Силовые для прокладки стационарной на напряжение до 35 кВ включительно |
Силовые для прокладки стационарной на напряжение до 110 кВ и выше | |
Силовые для нестационарной прокладки | |
Связи симметричные | |
Связи коаксиальные | |
Связи телефонные | |
Связи телефонные распределительные | |
Радиочастотные | |
Управления | |
Контрольные | |
Оптические | |
Греющие | |
Прочие (судовые, шланговые) | |
Прочие параметры | Тип и наличие изоляции |
Тип и наличие экрана | |
Материал жил | |
Количество жил | |
Гибкость | |
Для соединения подвижного | |
Для соединения неподвижного |
Кабель в классическом понимании – устройство для передачи самого электричества либо его сигнала их точки «А» в точку «В». Если рассматривать функции греющего кабеля, то их основной задачей является излучение тепла либо на необходимом определенном участке, либо по всей своей протяженности.
Подразделяются на три типа:
- зональный;
- резистивный;
- саморегулирующий (самый дорогой и перспективный).
Телефонный кабель (маркируется буквой «Т») состоит из большого количества медных жил, попарно расположенных в пучках или в повивной скрутке.
Особые требования касаются сварочного кабеля:
- ударостойкость, высокая механическая прочность, хорошее противодействие агрессивным средам и веществам;
- оплетка кабеля – на базе полимеров, что предупреждает вероятное оголение токопроводящих жил;
- сечение, соответствующее нагрузке, создаваемое аппаратом;
- базовая изоляция кабеля – из шланговой резины с дополнением из полимерной пленки;
- изоляция, выдерживающая многие циклы скручивания, причем без механических повреждений.
Бронированный кабель применяют для подачи электроэнергии и передачи теле- и видеосигнала. Его прокладывают по воде, земле, воздуху. Противостоит различным механическим воздействиям. Броня снижает эксплуатационные расходы.
ВАЖНО! Специальный кабель Ethernet (Lan-кабель) используют для прокладки компьютерных сетей. Основные типы:
Основные типы:
Основные типы:
- коаксиальный;
- витая пара (самый простой и дешевый);
- оптоволоконный.
Цветовая маркировка проводов блоков питания компьютеров разнообразна: кабельная маркировка KLEMSAN серии KE (КЕ1, в частности) применяется при сборке одного-двух шкафов автоматики; КЕ1 (для кабелей сечением 0,75 — 1,5 мм2) поставляется по 200 шт букв/знаков либо 500 шт цифр одного наименования.
Расшифровка кабеля АВБбШв:
- А — токопроводящая алюминиевая жила;
- В — изоляция жил непосредственно из ПВХ пластиката;
- Б — броня из стальных двух лент;
- б — без подушки, служащей внутренней частью защиты, находится под броней, предохраняет от коррозии и механических повреждений непосредственно лентами и проволоками брони;
- Шв — защитный покров, собой представляющий выпрессованный шланг из ПВХ пластиката.
Кабели ориентированы для горизонтальных и наклонных трасс.
Методы маркировки провода и кабеля
В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:
До монтажа провода
- ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
- Термоусадочные изолирующие трубки;
- Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.
Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.
После монтажа провода
Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:
- До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
- Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
- Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
- Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
- Самоклеущиеся нейлоновые маркеры;
- Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
- Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.
Кольца РУ Клипсы РА Клипсы Р
Тип | Профиль | Описание | Размеры |
PA | Кольца закрытого профиля для проводов среднего и большого диаметра. | 4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2 | |
PY | Кольца закрытого профиля для проводов малого диаметра. | 1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2 | |
PC | Клипсы открытого профиля для закрепленных проводов. | 5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2 | |
PK | Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали. | Для проводов и жгутов произвольного диаметра |
Устройства для нанесения маркировки
Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.
Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.
На видео показывается, как пользоваться таким принтером:
Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:
С их помощью можно быстро маркировать силовые и слаботочные линии в шкафах. Более дорогое удовольствие — использовать систему маркировки графопласт, о которой вы можете узнать, просмотрев данное видео:
