Измерение собственных индуктивности, емкости резистора
Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:
- Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
- Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
- Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.
- Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2 = 1 / LC.
- Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.
Вот как это выглядит:
(f1/f2)2 = (C + C2) / (C + C1); f1, f2 — частоты проведения опытов (Гц), С – собственная емкость резистора; С1, С2 – переменные емкости, соответственно, первой и второй частот опыта. Пользуясь формулой, потрудитесь найти собственную емкость, идя проторенным путем, вычислите индуктивность резистора
Обратите внимание: важно найти непременно минимум напряжения. Способ сделать задуманное – отдельная тема разговора

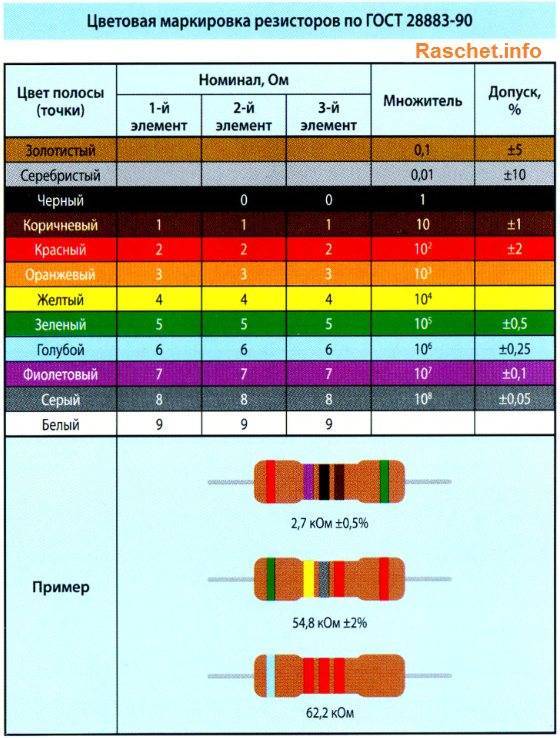

Цветовая маркировка резисторов — что это такое
Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.
Какие бывают разновидности обозначения полосками
Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.
Устройства с 3 полосками
Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.
Устройства с 4 полосками
Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.
Устройства с 5 полосками
Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:
- E48 (2%) — алый цвет;
- E96 (1%) — коричневое цветовое решение;
- E192 (0,5%) — зеленый цвет;
- 0,25% — синее цветовое решение;
- 0,1% — фиолетовый;
- 0,05% — сероватый.
Шестиполосные приборы
Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:
- Коричневое цветовое решение — 100 ппм/OC.
- Алый — 50 ппм/OC.
- Желтый цвет — 25 ппм/OC.
- Оранжевое цветовое решение — 15 ппм/OC.
- Синее цветовое решение — 10 ппм/OC.
- Фиолетовое цветовое решение — 5 ппм/OC.
- Белоснежный — 1 ппм/OC.
Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.
- Коричневый — до 1 %.
- Алый цвет — не более 0,1% отказов.
- Оранжевое цветовое решение — не больше 0,01% отказов.
- Желтый — не больше 0,001% отказов за тысячу рабочих часов.
[править] Классификация переменных резисторов
По функциональному назначению
- Регулировочные резисторы — используются для многократной регулировки режимов работы электронной аппаратуры и имеют ресурс работы более 5000 циклов регулирования сопротивления.
- Подстроечные резисторы предназначены для разовой или периодической настройки сопротивления. Ресурс их работы — не менее 500 циклов.
По конструктивному исполнению
- Одноэлементные переменные резисторы.
- Многоэлементны пепеременные резисторы. Регулирование сопротивления резистивных элементов в многоэлементном резисторе может быть синхронным или независимым. сдвоенные
- строенные
Переменные резисторы, совмещённые с выключателем.
По типу подвижной системы резистора:
- с круговым перемещением подвижного контакта
- с прямолинейным перемещением подвижного контакта
- однооборотные и многооборотные
- с фиксацией и без фиксации
По конструктивному исполнению резистивного элемента:
- Проволочные (резистивный элемент выполнен из проволоки на основе сплавов с высоким удельным сопротивлением)
- Непроволочные Плёночные (тонкослойные). Резистивный элемент представляет собой плёнку толщиной не более 50 мкм, нанесённую на поверхность изоляционного основания.
- Объёмные. Резистивный элемент имеет толщину более 0,1 мм.
По климатическому исполнению :
- Обычное.
- Тропическое.
По способу монтажа
- Для печатного монтажа.
- Для навесного монтажа. Имеют выводы в виде лепестков.
Конструкция резистора может предусматривать фиксацию корпуса.
Полярность резистора
Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации.
Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет
Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы
Маркировка номиналов
Ряд Е12
В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.
По своим характеристикам ряды Е12 отличаются следующими данными:
- допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
- если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
- их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.
Для чего нужны опознавательные признаки
Уточнить причины появления цветовой кодировки резисторов поможет изучение типичного компонента малой мощности (0,05 или 0,125 Вт). При длине 3-5 мм диаметр элемента составляет 0,8-1,2 мм.
Цветовая маркировка диодов
Для представления информации в сокращенном виде можно воспользоваться «классической» кодировкой. Номинал 2 200 кОм преобразуют в «2К2». Здесь «К» обозначает не только приставку-множитель «кило-», но и выполняет функцию разделяющей запятой – 2,2 кОм.
На изогнутую поверхность с ограниченной площадью сложно наносить четкие цифровые и буквенные обозначения. Малейший дефект усложняет корректную и быструю идентификацию. Достаточно сделать небольшую царапину при демонтаже, чтобы создать дополнительные трудности.
Цветовая маркировка отличается следующими преимуществами:
- простота и технологичность процесса нанесения;
- возможность представления необходимой информации в полном объеме;
- удобство считывания данных с точной идентификацией отдельных элементов обозначений;
- высокая устойчивость к неблагоприятным внешним воздействиям.
Для правильного изучения данной темы необходимо уточнить определения основных технических параметров пассивных элементов. Номинальное электрическое сопротивление обозначают в омах и производных кратных величинах с применением соответствующей приставки. Килоомы – это множитель 10 в третьей степени или 1 000.
Минимальным влиянием реактивных компонентов сопротивления (индуктивных и емкостных) пренебрегают при создании типовых электротехнических устройств. Поэтому такие показатели не отображают в кодированной цифровой маркировке. Эти и другие дополнительные данные производители указывают в сопроводительной документации на прецизионные изделия. Они необходимы для точных расчетов аппаратуры, которая обрабатывает ВЧ и СВЧ сигналы.
Рассеиваемая мощность – важный параметр. Его необходимо учитывать для подбора изделия, соответствующего определенному максимальному току в цепи. При ошибочном расчете чрезмерный нагрев разрушит резистор.
Следует подчеркнуть! Действительное значение электрического сопротивления зависит от температуры проводника. Тем не менее, цветовой индикацией мощность не обозначают.
Возможное отклонение номинала (допуск) подбирают с учетом исходных требований к радиотехнической конструкции. Значение этого параметра определяют по цвету или количеству полос. Ниже представлены соответствующие методики расшифровки.
Дополнительными маркерами отмечают:
- наработку на отказ;
- уровень зависимости сопротивления от изменения температуры;
- технологию производства.
Маркировка резисторов цветными полосками | Уголок радиолюбителя
Маркировка резисторов цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.
Как определить сопротивление резистора по цветным полоскам
На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.
Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:
4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.
5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.
6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.
Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.
Маркировка резистора 4 цветными полосками
Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:
10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.
Маркировка резистора 5 цветными полосками
Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:
470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.
Маркировка резистора 6 цветными полосками
В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.
Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.
Основные этапы тестирования
Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:
- внешний осмотр;
- радиодеталь тестируется на обрыв;
- осуществляется проверка соответствия номиналу.
Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.
https://youtube.com/watch?v=mL7XNOpDoRI
Для чего нужна?
Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров. Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.
Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.
Цветовая схема маркировки имеет следующие особенности:
- Легко читаемая.
- Проще наносится.
- Может передать всю необходимую информацию о номиналах.
- Со временем информация не стирается.
При этом, можно отметить основное различие в данной маркировке:
- При точности 20% используется маркировка, содержащая 3 полоски.
- Если точность составляет 10% или 5%, то наносится 4 полоски.
- Более точные варианты исполнения имеют 5 или 6 полосок.
Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.
Сопротивление резистора в цепи.
Чтобы лучше представить себе работу резистора в цепи, обратимся к водопроводной аналогии. Поток воды между двумя произвольно выбранными сечениями трубы зависит как от разности давлений в этих сечениях, так и от характеристик самой трубы. Разность давлений создается силой тяжести или насосом. Если разность давлений постоянна, то поток будет зависеть в основном от двух параметров: от внутреннего диаметра трубы и от ее длины. Может быть так, что при большом диаметре внутренности трубы забиты ржавчиной, и она оказывает большое сопротивление потоку.
Примерно то же происходит с потоком электронов при движении между узлами кристаллической решетки. В зависимости от того, как расположены атомы внутри материала проводника, какие размеры имеет сам проводник, электроны под воздействием поля в одних случаях легче, в других с большими трудностями перемещаются от точки к точке. Количественно поток воды можно измерить в литрах за секунду, величину электрического тока (потока электронов) в проводнике измеряют в амперах. Увеличение сопротивления будет наблюдаться при увеличении длины проводника и при уменьшении его сечения. Единица измерения величины сопротивления проводников — 1 Ом.
Сопротивление в резисторе очень сильно зависит от материала, из которого изготовлены проводники. Сравним медь и сплав нихром. Если удельное сопротивление меди составляет 0,0175 Ом*мм², то сопротивление нихрома – 1,1 Ом*мм², то есть в 60 раз больше. Практически это значит, что если на концах одинаковых по геометрии проводов из меди и нихрома обеспечить разность потенциалов в 1 вольт, то ток в медном образце будет в 60 раз больше, чем в нихромовом.
Чаще всего постоянный резистор представляет собой сравнительно компактный элемент цилиндрической формы с двумя выводами. К выводам подсоединены концы намотанного или осажденного на корпус проводника.
Кроме сопротивления резистор характеризуется еще рассеиваемой мощностью. Это очень важная характеристика. Известно, что при прохождении тока через проводник выделяется тепло. Если площадь, через которую оно рассеивается, будет недостаточна, то резистор через некоторое время перегорит. Рассеивание происходит путем нагрева воздуха, либо другой среды, которая окружает резистор, и через излучение. Рассеиваемая мощность – это такая мощность, которая может выделяться на резисторе в виде тепла в течение продолжительного времени без его разрушения.
Советуем изучить Инвертор 12 220 повышенной мощности своими руками
Еще одна характеристика – точность сопротивления резистора. Изготовить даже два абсолютно одинаковых резистора практически невозможно по ряду причин. Но можно изготавливать большие партии резисторов, сопротивление которых не будет выходить за заданные пределы. Поэтому постоянные резисторы характеризуются еще определенной точностью, которую указывают в процентах. Эта величина задает тот интервал значений, за которую величина сопротивления выходить не должна. Очень точные резисторы стоят очень дорого, менее точные – дешевле.
Не может быть любой и сама величина сопротивления резистора. Было бы неразумно требовать от промышленности, чтобы изготавливались и 100 Ом и 100,05 Ом. Возможные значения сопротивлений образуют так называемые ряды и обозначаются: E3, E6, E12, E24… Чем больше номер ряда, тем больше значений в нем предусмотрено для величин сопротивлений резисторов. Сравним:
— ряд E6: 1, 1.5, 2.2 Ом
— ряд E12: 1, 1.2, 1.5, 1.8, 2.2 Ом
Видим, что в ряд E12 включены промежуточные номиналы `1.2 и 1.8, которых не найти в E6. Существуют также ряды E48, E96. Самый большой выбор представлен рядом E192.
Очень просто изображаются постоянные резисторы на электрических схемах: прямоугольник с двумя выводами. Если в схеме нужно указать мощность рассеивания резистора, то используют следующие условные обозначения:
— две наклонные черточки – 0,125 Вт;
— одна наклонная черточка – 0,250 Вт;
— одна вертикальная – 1 Вт;
— две вертикальных – 2 Вт.
Расшифровка кодировки резисторов онлайн
Держать в памяти или искать таблицы определения кодировки номинала smd резисторов довольно сложно и затратно по времени. В интернете существуют различные сервисы для автоматического подбора обозначения элементов. Расшифровать маркировку смд резисторов онлайн очень просто. Определение производится на сайте с помощью специального скрипта. Достаточно найти подходящий калькулятор смд резисторов онлайн, ввести кодовое обозначение в поле ввода, и программа определит тип и номинал сопротивления.
С помощью таких сервисов возможно и обратное преобразование. В нужные поля вводится сопротивление и единицы измерения (Ом, килоом, мегаом). После нажатия кнопки, показывающей результат, на экране появится соответствующая маркировка резистора.
https://youtube.com/watch?v=nYxLlh8cQ04
Типы маркировки SMD-резисторов
Резисторы для поверхностного монтажа – детали очень маленьких размеров, поэтому стандартная система, применяемая на проволочных сопротивлениях, для данного случая не подходит. Детали 0402 не маркируются, а резисторы остальных типоразмеров обозначаются различными, специально для них разработанными способами. Выбор конкретного варианта зависит от типоразмера и допуска.
Маркировка из трех или четырех цифр
Резисторы с допусками 2 %, 5 %, 10 % всех типоразмеров имеют обозначения, в которых первые две или три цифры характеризуют численное значение номинального сопротивления. Последняя – это множитель, показывающий, в какую степень необходимо возвести 10, чтобы получить окончательный результат. Например, 103 означает номинал 10 000 Ом или 10 кОм.
В обозначении резисторов с номинальным сопротивлением менее 10 Ом используется буква R, которая ставится на месте десятичной запятой. Например, 0R5 – обозначает номинальное сопротивление 0,5 Ом.
Маркировка из двух цифр и одной буквы
Этот вариант применяется для прецизионных (очень точных деталей с допуском по сопротивлению 1 % и менее), которые отличаются очень маленькими габаритами. Их маркируют в соответствии со стандартом EIA-96.
Такая маркировка состоит из двух элементов:
- цифры – характеризуют код номинального сопротивления резистора;
- буква – определяет множитель, показывающий степень, в которую необходимо возвести 10, чтобы получить конечный результат.
Маркировка с цифрами в начале и буквой после них может использоваться для деталей с допусками 2 %, 5 %, 10 %. Расшифровка таких маркировок осуществляется по таблицам.
Нестандартные цветовые маркировки
Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.
Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.
Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.
Источники
- https://www.RadioElementy.ru/articles/tsvetovaya-markirovka-rezistorov-kak-chitat/
- http://www.radiodetector.ru/kak-markirujutsya-rezistory/
- https://poweredhouse.ru/kalkulyator-cvetovoj-markirovki-rezistorov-onlajn/
- https://www.RusElectronic.com/markirovka-rjezistorov/
- http://www.joyta.ru/7951-smd-rezistory-markirovka-smd-rezistorov-kalkulyator/
- https://onlineelektrik.ru/eoborudovanie/kondensatori/markirovka-smd-rezistorov-tablitsa-oboznachenij.html
- https://slarkenergy.ru/oborudovanie/datchiki/cvetnaya-markirovka-rezistorov.html
- http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov
- https://onlineelektrik.ru/eoborudovanie/kondensatori/tsvetovaya-markirovka-rezistorov-kak-opredelit-po-poloskam.html
Янв 25, 2021
Маркировка SMD резисторов
В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.
Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.
Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.
Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.
И целые отделяются от дробных значений.
Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.
При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.
Исходя из таблицы, шифр 01C значит:
- 01 = 100 Ом;
- C – множитель 102, это 100;
- 100*100 = 10000 Ом или 10 кОм.
Такой вариант обозначений называется EIA-96.
Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!
