Виды и маркировка
Конденсаторы классифицируются по группам, в зависимости от вида диэлектрика, применяемого между обкладками, а также по предназначению.
Классификация по диэлектрику:
- вакуумные;
- газовые;
- электролитические и оксидно-полупроводниковые;
- керамические.
По назначению устройства делятся:
- с постоянной емкостью для построения различных цепей или в качестве фильтра;
- с переменной для изменения емкости, например, в колебательном контуре радиоприемника или другой частотной аппаратуры;
- подстроечные для коррекции емкости основного конденсатора при сборке и калибровке оборудования и приборов.
На корпусе вид обычно не указывается, так как для этого просто не хватает места. В устаревших моделях это отображалось в буквенной маркировке. Первая буква «К» означала конденсатор, а вторая − материал диэлектрика. Например, КК – конденсатор керамический.
С развитием технологий такой способ утратил способность отображать весь ряд моделей, поэтому была разработана новая система цифровой маркировки, в которой цифра означала группу принадлежности. Для расшифровки группы пользовались таблицами, которые также уже устарели.
В маркировке современных моделей отображается только емкость, допуски по отклонению и максимально допустимое напряжение, а иногда − производитель или торговая марка. Вид указывается в сопроводительной документации и на упаковке. При этом смысл цифровой классификации по группам был утерян.
Различить какой конденсатор можно еще по его внешнему виду. Электролитические имеют цилиндрическую форму, в них обкладки и диэлектрическая прослойка выполнена в виде ленты и смотана в рулон, поэтому и форма соответствующая.
Керамические имеют плоскую форму в виде таблетки или параллелепипеда. Модели с переменной емкостью оснащаются поворотной ручкой или имеют управляющий контакт – третью ножку. В подстрочных предусматривается шлиц для регулировки отверткой.
Условные обозначения конденсаторов
В России существует система условных графических обозначений, включающая УГО конденсатора. Визуальной репрезентации этих устройств, а также резисторов посвящен отдельный ГОСТ, входящий в Единую систему конструкторской документации. Используются также международные стандарты – IEEE.
Конденсатор с постоянной емкостью
Такие элементы выпускаются с поляризацией и без нее. Неполяризованные изделия мелкого размера имеют широкую сферу применения, их можно подсоединять в разных направлениях. На схеме их обозначают двумя параллельными короткими черточками, находящимися под прямым углом к линиям соединения. На корпусе устройства указывают его емкость, нередко без единиц измерения (0,1 – это 1 микрофарад).
Код номера конденсатора
Первая пара знаков показывает емкость, цифра следом за ними – количество нулей. Единица измерения – пикофарад. Иногда на такой маркировке присутствуют буквы, они обозначают допуск в процентах и номинальное напряжение.
Поляризованные конденсаторы
Самым распространенным типом полярного конденсаторного элемента является электролитический. Такие изделия выпускаются в форме цилиндров или в осевом исполнении. Первый вариант несколько компактнее и дешевле. Выводы у него находятся с одной из сторон, тогда как у осевых вариантов – на разных. Поскольку устройства относительно крупные, на их корпусах указываются номинальное напряжение (оно у них относительно низкое) и емкость.
Важно! При подключении этих изделий необходимо строго соблюдать полярность, иначе они могут выйти из строя или даже взорваться. Так в схемах показывают поляризованные элементы
Танталовые конденсаторы
Эти изделия крайне компактны, ставят их в тех случаях, когда важно минимизировать габариты. В прошлом их маркировали двумя цветными полосами (каждый цвет соответствовал цифре) и пятнышком белого или серого цвета (в первом случае значение полос в микрофарадах делили на 10, во втором – на 100). Если повернуть предмет пятном на себя, на правой стороне будет находиться полюс «плюс»
Возле выводов также рисовалась полоса, указывающая напряжение. Современные модели маркируются цифровыми значениями параметров
Если повернуть предмет пятном на себя, на правой стороне будет находиться полюс «плюс». Возле выводов также рисовалась полоса, указывающая напряжение. Современные модели маркируются цифровыми значениями параметров.
Переменные конденсаторы
Из-за очень малой емкости эти детали имеют узкую сферу применения – в основном они используются в радиосхемах. Графически переменные элементы изображаются традиционным символом из пары коротких параллелей, зачеркнутых наклонной стрелой. Емкость указывают не четкой цифрой, а диапазоном.

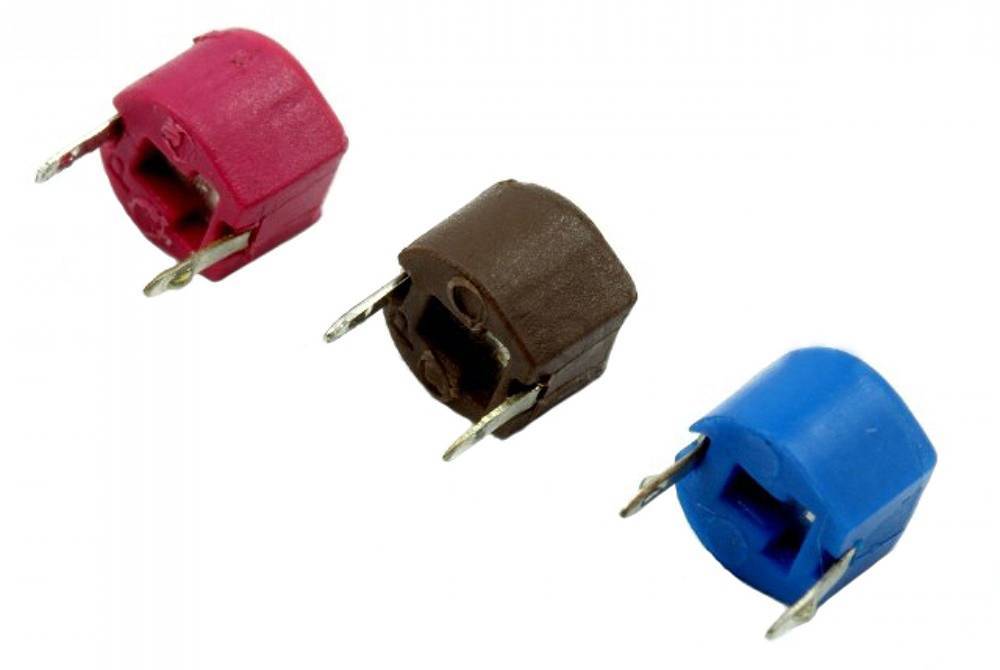

Конденсаторы-триммеры
Это суперминиатюрные изделия, монтируемые прямо на печатную плату. Поскольку показатель емкости меняется только при настроечных работах, такие элементы получили название подстроечных. Графическое представление отличается от стандартного для переменных конденсаторов только тем, что вместо острия стрела снабжена перпендикулярной черточкой.
Это изделие с двухслойным строением и довольно большой емкостью (до 10 Ф). На границе электродной поверхности и электролита у таких устройств возникает пространство статичных носителей заряда. В отличие от электролитических вариаций, способ хранения энергии здесь – электростатическое поле. Сочетание большой площади поверхности и малой толщины пространства обеспечивает столь высокий показатель емкости. Обозначается как символ конденсаторного элемента с перпендикулярной ему вертикальной линией, помещенный в круг. При этом в верхней правой и нижней левой четвертях, на которые символ и вертикаль делят круг, находятся линии, сходные с графиком полусинусоиды.
Характеристики
Напряжение, создаваемое на обкладках двухполюсника, равно разности потенциалов:
Танталовые конденсаторы
U = ϕ1 – ϕ2.
Зная напряжение и заряд, можно вычислить ёмкость (С). Это одна из основных характеристик двухполюсника:
С = q/U,
где:
- C – ёмкость, Ф (фарад);
- q – заряд, накопленный двухполюсником, Кл (кулон);
- U – напряжение, В.
Электроёмкость является физической величиной, которую определяют, разделив заряд пластины на разность потенциалов между пластинами. Единица измерений C – фарада (Ф).
К сведению. Ёмкость, равная 1 Ф, – большая величина, поэтому на практике её измеряют: в микрофарадах (мкФ), пикофарадах (пФ), нанофарадах (нФ).
Таблица измерения ёмкости
К остальным параметрам двухполюсника относятся:
- плотность энергии;
- номинальное напряжение;
- полярность.
Когда масса корпуса детали значительно меньше, чем общая масса электролита и пластин, тогда достигается максимально высокая плотность энергии.
Номинальным называется такое напряжение, при котором элемент может работать длительное время, без нарушения (отклонения) рабочих характеристик.
Емкостные двухполюсники бывают:
- неполярными;
- полярными (электролитическими).
Неполярные детали при подключении не ориентированы на полярность выводов заряда источника питания. Особенность электролитических элементов связана с химической реакцией между диэлектриком и электролитом. У таких моделей есть анод (положительный вывод) и катод (отрицательный вывод).
Обозначение в схемах
Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.
- story/markirovka_kondensatorov_smd_4710038
- https://amperof.ru/teoriya/markirovka-tantalovyx-smd-kondensatorov.html
- https://lampagid.ru/elektrika/komponenty/markirovka-smd-kondensatorov
Когда проверяют работоспособность конденсатора
За способность принимать, удерживать и отдавать электрические заряды конденсатор используется в системе электроснабжения и зажигания. Накопитель с повышенной емкостью используется в нештатной акустике, оборудованной усилителем и сабвуфером.
Определять исправность детали необходимо, если прибор перестал правильно функционировать или мешает другим устройствам. В автомобиле испорченный накопитель электрического заряда может повлиять на работу мотора, радио или акустической системы.
Основные признаки неисправности конденсатора:
- двигатель трудно, а иногда и невозможно запустить;
- неустойчивая работа мотора на холостом ходу;
- фары, мигающие в такт низких частот автомобильной акустики;
- имеются сильные помехи при прослушивании радио.
В этом видео рассказывается, почему не работает двигатель автомобиля с испорченным конденсатором в системе зажигания.
Маркировка конденсаторов
Конденсаторы цифровой, буквенно-цифровой и цветовой маркировкой. Цифровая маркировка используется на деталях малого размера. Это СМД тип, плёночные и полимерные. Три или четыре цифры указывают ёмкость. Если нужна иная информация, искать надо в справочниках или даташитах.
Маркировка конденсаторов не стандартизована
На корпусах побольше могут быть указаны и другие важные параметры. Но их расположение и способ маркировки не стандартизирован. Например, в первой строчке может быть указан номинал. А может — отклонение или логотип/название фирмы. В первой строчке может стоять и номинальное напряжение и температурный коэффициент. Так что надо смотреть не только на цифры, но ещё и на единицы измерения.
Параметры могут быть указаны в любом порядке
Какие параметры могут быть указаны в маркировке
Для конденсаторов важны три параметра:
- ёмкость;
- номинальное (рабочее) напряжение;
- допуск по отклонению ёмкости.
С первыми двумя всё ясно. Вот только стоит заметить, что на некоторых конденсаторах номинальное напряжение может быть не указано. Если предполагается высокое напряжение, надо смотреть в данных производителя.
Немного о параметрах
Про два последних параметра (мощность и допуск) стоит сказать пару слов. Допуск в характеристиках конденсаторов — это допустимое/возможное отклонение ёмкости от указанного номинала. Есть виды с малым допуском — в несколько процентов, есть с больши́м — до 20%. Заменить конденсатор с малым допуском на аналог по ёмкости и напряжению, но более высоким допуском можно далеко не всегда. Такое допустимо только в бытовой технике. И то, только там, где величина заряда не слишком критична. Но лучше искать замену с аналогичным допуском.
| Кодировка допустимого отклонения емкости | Допуск % |
| E | 0.005 |
| L | 0.01 |
| P | 0.002 |
| W | 0.005 |
| B | 0.1 |
| C | 0.25 |
| D | 0.5 |
| F | 1 |
| G | 2 |
| H | 2.5 |
| J | 5 |
| K | 10 |
| M | 20 |
| N | 30 |
| Q | -10 … +30 |
| T | -10…+50 |
| S | -20…+50 |
| Z | -20…+80 |
Часто бывает так, что периодически «вылетает» конденсатор на одном и том же месте. По нашей логике хочется заменить его на элемент с больши́м напряжением. Но здесь может быть 2 варианта. Во-первых: в цепи имеют место скачки напряжения превышающие номинальное напряжение детали. Во-вторых, не учтена реактивная мощность конденсатора, если он работает в высокочастотных цепях.
По большей части параметр мощности не указывают и найти его можно в спецификации на деталь. Им обычно пользуются узкие специалисты.
Ещё может быть указан температурный коэффициент — ТКЕ, но он ставится далеко не во всех случаях. Он отображает изменение ёмкости в зависимости от температуры элемента. Обычно проставляется, если есть значительная зависимость. Если изменения незначительны, их просто опускают. Многие параметры легко узнавать имея тестер радиоэлементов.
Цветовая кодировка электролитических конденсаторов.
Что касается малогабаритных электролитических конденсаторов, то их номинальная емкость кодируется с помощью двух полосок и одного цветового пятна.
Первая и вторая полоска определяет число, а пятно — множитель. Цветовая кодировка первых двух полосок у электролитических конденсаторов полностью соответствует маркировке конденсаторов керамических. Необходимо учитывать, лишь то, что величина емкости у «электролитов» получается в микрофарадах, а не пикофарадах как у керамических конденсаторов. Цвета пятна, означающего множитель: черный — 1; коричневый — 10; красный — 100; серый — 0,01; белый — 0,1; Например, цвет первой полоски голубой( цифра 6), второй — оранжевый( цифра 3), при коричневом цвете пятна( множитель — 10). Это означает 63*10= 630 микрофарада. Если у электролитического конденсатора присутствует третья полоска, то она определяет его номинальное напряжение: белый цвет — 3 вольта; желтый — 6,3 вольт; черный — 10 вольт; зеленый — 16 вольт; голубой — 20 вольт; серый — 25 вольт; розовый — 35 вольт.
Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».
Источник
Форма и размеры SMD компонентов
Размеры деталей устанавливаются принятым за основу стандартом и напрямую связаны с маркировкой. Например, если речь идет об SMD компонентах (диодах, резисторах или конденсаторах) типоразмера 0805, то такие детали будут иметь следующие размеры: 0,6 × 0,8 × 0,23 дюйма (длина-ширина-высота).
Форма и габариты корпусов, в которые помещены дроссели и катушки индуктивности чаще всего такие же, как у резисторов или конденсаторов.
Условное обозначение представляет собой стандартную комбинацию из 4 цифр. Две первые цифры обозначают длину детали, две последние — ширину. Например, если вам попадется в руки дроссель с маркировкой 0805, то его габариты будут следующие: длина — 0,08 дюйма, ширина — 0,05 дюйма.
SMD диоды изготавливаются в двух вариациях: это могут быть детали бочкообразной формы или в виде параллелепипеда.
На поверхности SMD компонентов указывается кодовое значение, которое не предоставляет подробной информации о рабочих параметрах детали. Но вы всегда можете найти интересующую вас информацию в специальных электронных справочниках datasheet.
Используются корпуса двух типов:
- SOT;
- DPAK.
Микрофонный эффект
Наконец, кристаллическая структура титаната бария придает керамике свою пьезоэлектрическую, или микрофонную, характерную особенность. Когда к диэлектрическому материалу применяются внешние напряжения, молекулы титаната начинают колебаться назад и вперед. Электрические сигналы могут механически деформировать диэлектрик. Эта деформация, или движение, создает характерный «жужжащий» шум, который слышат некоторые пользователи при использовании керамических конденсаторов в своих проектах.
Пьезоэлектрический эффект
Пьезоэлектричество, также называемое пьезоэлектрическим эффектом, представляет собой способность материала генерировать напряжение и/или электрический сигнал (шум) при воздействии внешнего механического напряжения или вибрации.
По аналогии с термином «микрофонный», многослойные керамические конденсаторы (MLCC), построенные из сегнетоэлектрических материалов, являются по своей природе пьезоэлектрическими и могут преобразовывать внешнее напряжение, подобно тому, как микрофон преобразует звук, в электрический сигнал.
Пьезоэлектрический эффект многослойных керамических конденсаторов (MLCC)
Электрострикция
Электрострикция – это поведение всех диэлектриков, в которых материал испытывает механическую деформацию, или изменение формы, под воздействием электрического поля. Керамические диэлектрики классов II и III производятся с использованием сегнетоэлектрических материалов, которые проявляют большее влияние электрострикционного движения. Вы знаете эти керамические конденсаторы как типы X7R, X5R, Z5V и Y5V.
Когда происходит механическая деформация, результатом может быть звуковое излучение, такое как слышимый гул (т.е. «пение»).
Несколько конденсаторов, установленных на плате близко друг к другу, могут усиливать звук до такой степени, что он станет заметным.
Эффект электрострикции – «поющий» конденсатор
Резисторы
Пассивные компоненты: Резисторы
| ТИП: | Расшифровка Типа: | |||||
| SR | Resistor Chip Чип резистор | |||||
| Размер (дюймы) | Размер (мм) | Толщина компонента | Ширина ленты | Шаг компонента в ленте | Кол-во в стандартной упаковке (180 мм/7 дюймов) лента бумажная | Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая |
| 01005 | 0402 | 0.12 мм ± 0.02 | 8 мм | 2 мм | 20000 | — |
| 0201 | 0603 | 0.23 мм ± 0.03 | 8 мм | 2 мм | 15000 | — |
| 0402 | 1005 | 0.35 мм ± 0.05 | 8 мм | 2 мм | 10000 | — |
| 0603 | 1608 | 0.45 мм ± 0.1 | 8 мм | 4 мм | 5000 | — |
| 0805 | 2012 | 0.55 мм ± 0.1 | 8 мм | 4 мм | 5000 | — |
| 1206 | 3216 | 0.55 мм ± 0.15 | 8 мм | 4 мм | 5000 | — |
| 1210 | 3225 | 0.55 мм ± 0.15 | 8 мм | 4 мм | 5000 | 4000 |
| 2010 | 5025 | 0.55 мм ± 0.15 | 8/12 мм | 4/8 мм | — | 4000 |
| 2512 | 6332 | 0.55 мм ± 0.15 | 12 мм | 4/8 мм | — | 4000/2000 |
Пассивные компоненты: Резисторы
| ТИП: | Расшифровка Типа: | ||||
| SRМ | Melf Resistor Melf резистор (круглый) | ||||
| Размер (дюймы) | Имя | Размер компонента | Ширина ленты | Шаг компонента в ленте | Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая |
| 0604 | — | 1.6 мм Х 1.0 мм | 8 мм | 4 мм | 3000 |
| 0805 | Micro | 2.2 мм Х 1.1 мм | 8 мм | 4 мм | 3000 |
| 1206 | Mini | 3.2 мм Х 1.6 мм | 8 мм | 4 мм | 3000 |
| 1406 | Mini | 3.5 мм Х 1.4 мм | 8 мм | 4 мм | 3000 |
| 2308 | Melf | 5.9 мм Х 2.2 мм | 12 мм | 4 мм | 1500 |
Маркировка конденсаторов импортного производства
На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.
Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.
Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.
Цветовая маркировка импортных конденсаторов
Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.
Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну
Диагностика возможных неисправностей
Чаще всего встречается такая неисправность, как пробой диэлектрической пленки на аноде. Ее толщина составляет всего несколько тысяч ангстрем, а это тоньше человеческого волоса примерно в 500 раз.
Незначительный скачок напряжения может привести к пробою, при котором диэлектрическая пленка приобретает кристаллическую структуру и становится проводником электричества. В этом случае конденсатор становится проводником и сопротивление между анодом и катодом приближается к нулевому значению. На корпусе при пробое часто визуально заметно потемнение и иногда обугливание защитного покрытия из краски.
Более сложно диагностировать потерю номинального значения емкости. В домашних условиях выявить такую неисправность невозможно, для этого требуется специализированное диагностическое оборудование.
Способы маркировки емкости конденсатора
На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.
Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное.
Немного о параметрах
Про два последних параметра (мощность и допуск) стоит сказать пару слов. Допуск в характеристиках конденсаторов — это допустимое/возможное отклонение ёмкости от указанного номинала. Есть виды с малым допуском — в несколько процентов, есть с больши́м — до 20%. Заменить конденсатор с малым допуском на аналог по ёмкости и напряжению, но более высоким допуском можно далеко не всегда. Такое допустимо только в бытовой технике. И то, только там, где величина заряда не слишком критична. Но лучше искать замену с аналогичным допуском.
| Кодировка допустимого отклонения емкости | Допуск % |
| E | 0.005 |
| L | 0.01 |
| P | 0.002 |
| W | 0.005 |
| B | 0.1 |
| C | 0.25 |
| D | 0.5 |
| F | 1 |
| G | 2 |
| H | 2.5 |
| J | 5 |
| K | 10 |
| M | 20 |
| N | 30 |
| Q | -10 … +30 |
| T | -10…+50 |
| S | -20…+50 |
| Z | -20…+80 |
Часто бывает так, что периодически «вылетает» конденсатор на одном и том же месте. По нашей логике хочется заменить его на элемент с больши́м напряжением. Но здесь может быть 2 варианта. Во-первых: в цепи имеют место скачки напряжения превышающие номинальное напряжение детали. Во-вторых, не учтена реактивная мощность конденсатора, если он работает в высокочастотных цепях.
По большей части параметр мощности не указывают и найти его можно в спецификации на деталь. Им обычно пользуются узкие специалисты.
Ещё может быть указан температурный коэффициент — ТКЕ, но он ставится далеко не во всех случаях. Он отображает изменение ёмкости в зависимости от температуры элемента. Обычно проставляется, если есть значительная зависимость. Если изменения незначительны, их просто опускают. Многие параметры легко узнавать имея тестер радиоэлементов.
Допуски
В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:
Таблица 1
| Допуск | Буквенное обозначение | Цвет |
| ±0,1* | В(Ж) | |
| ±0,25* | С(У) | оранжевый |
| ±0,5* | D(Д) | желтый |
| ±1,0* | F(P) | коричневый |
| ±2,0 | G(Л) | красный |
| ±5,0 | J(И) | зеленый |
| ±10 | К(С) | белый |
| ±20 | М(В) | черный |
| ±30 | N(Ф) | |
| -10…+30 | Q(0) | |
| -10…+50 | Т(Э] | |
| -10…+100 | Y(Ю) | |
| -20…+50 | S(Б) | фиолетовый |
| -20,..+80 | Z(A) | серый |
*-Для конденсаторов емкостью
Перерасчет допуска из % (δ) в фарады (Δ):
Δ=(δхС/100%)
Пример:
Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10-9 х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Читать также: Как работает динамометрический ключ видео
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Маркировка Керамических SMD конденсаторов
Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть — код зготовителя (напр. K для Kemet, и т.д.), второй символ — мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 — 4. 7nF (4.7 x 10^3 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.0 x 10^2 PF) конденсатор от фирмы Kemet.
| Letter | Mantissa | Letter | Mantissa | Letter | Mantissa | Letter | Mantissa |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V . Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.
Прибор своими руками
Для проверки конденсаторов можно собрать собственный прибор. Он будет определять емкость не хуже профессиональной аппаратуры. Собрать подобное устройство своими руками достаточно просто. С помощью этого прибора можно проверить работоспособность любых емкостных элементов и даже SMD.
Схема сборки:
Для прибора понадобятся следующие детали:
- Микросхема из серии 555, например, NE555 или отечественный аналог КР1006ВИ1. Данная микросхема является таймером времени, но в приборе будет играть роль генератора.
- Резисторы: R1 и R5 на 6.8 К. R12 на 12 К. R10 на 100 К. R2 и R6 на 51 К. R13 и R11 на 100 К. R3 и R7 на 68 К. R14 на 120 К. R4 и R8 на 510 К. R15 на 13 К.
- Конденсаторы: С1 емкостью 47nf, С2 на 470pf, С3 на 0ю47 mkF.
- VD1 подходит любой диод малой мощности, например, SOD 232.
- SA1 является любым переключателем на 5 положений.
- Мультиметр Х1.
- Батарея или блок питания до 12 вольт.
Принцип работы прибора заключается в следующем:
- Резисторы R1 и R8, вместе с конденсаторами С1 и С2, создают прямоугольные импульсы, которые регулируются при помощи переключателя SA1. Прибор работает в диапазоне частот от 25 и 2.5 kHz и 25–250 Hz.
- Заряд для испытуемого элемента подается через диод VD1.
- Разрядниками заряда являются резисторы R10, 12, 15.
- Образовавшийся разрядный импульс рассчитывается микросхемой 555. Длительность импульса приравнивается к емкости испытуемого элемента.
- Резистор R13 и конденсатор С3, стоящие на выходе, преобразуют импульс в электрический ток. Напряжение равно емкости испытуемой радиодетали.
- Напряжение на выходе поступает на мультиметр Х1, который показывает количество вольт, а значит общую емкость детали.
При помощи данного прибора можно проводить проверку конденсаторов емкостью от 20 pF до 200 mkF. Собирается схема на печатной плате, которая должна быть очищена от всех старых дорожек и вытравлена. Если сборка схемы проводится при помощи пайки проводами, нужно учитывать, что длина провода сильно влияет на длину импульса.
Принципиальная схема на печатной плате:
