Маркировка smd: диоды, светодиоды, стабилитроны

Типы диодов

Основное разделение диодов происходит по их виду. Различают три категории: материал изготовления, площадь p-n перехода и назначение.

Материал

Для производства диодов используют один из четырех исходных полупроводников:

• германий – в маломощных и прецизионных цепях, имеет больший коэффициент передачи;
• кремний – недорогие и долговечные, устойчивы к воздействию температуры, но обладают меньшей проводимостью;
• арсенид галлия – дороже и сложнее кремниевых, высокая радиационная стойкость;
• фосфид индия – в светодиодах и для работы на сверхвысоких частотах.

Каждому материалу в разных системах соответствует своя буква или цифра, которую указывают в начале.

Площадь перехода

Есть два варианта конструкционного размещения катода и анода:

1. Точечный диод. Один из электродов в виде узкой иглы вплавляется в кристалл, образуя p-n границу. Она имеет малую площадь, как следствие – высокая рабочая частота. Они почти вышли из применения по причине низкой прочности, уязвимости к перегрузкам и низкому максимальному току.
2. Плоскостный диод. Область перехода больше – контакт проходит по площади пластинки полупроводника, соединяемой с кристаллом. Отличаются большей емкостью, низким уровнем помех, малым падением напряжения. Пример – диод Шоттки.

В современной маркировке разделение практически не встречается – плоскостные диоды постепенно вытесняют точечные.

Подтип

Следующее обозначение зависит от назначения прибора. Существует классификация диодов, применяемых в разных областях: туннельные, лазерные, варикапы, стабилитроны. Внутри подтипа также есть разделение – уже по техническим параметрам:

• рабочая частота;
• время восстановления;
• прямой и обратный ток;
• допустимые значения обратного и прямого напряжения;
• температурный режим.

Получается большое количество возможных сочетаний, отсюда – сложность создания единой системы маркировки.

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Тип прибора	Размеры корпуса, мм	Количество кристаллов	Мощность, Вт	Световой* поток, лм	Рабочий ток, мА	Температура эксплуатации, °С	Телесный угол, °	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0.6 – 5.0*	20	-40 … +85	120 – 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 – 14*	60 или 80	-20 … +60	120 – 140	белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
5630	5.6х3.0	1	0.5	57	150	-25 … +85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40 … +65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 – 11*	30	-40 … +85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40 … +65	120	холодный, нейтральный, теплый

* – зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

Строение и технология производства

Тантал и алюминий – приоритетные металлы в производстве конденсаторов. Это объясняется возможностью регулировать толщину непроводящего оксидного слоя, что напрямую влияет на емкость. Сам конденсатор состоит из:

• положительного (анод) и отрицательного (катод) электродов;
• диэлектрика – оксидной пленки;
• электролита – токопроводящей среды, в данном случае твердотельной.

Структура конденсатора Отличие тантала от алюминия становится понятно, если разобраться в процессе формирования конденсатора. Первая особенность – анод. Спрессованный танталовый порошок нагревают в вакууме для получения характерной «губки».

Формирование диэлектрика

Диэлектрик получается в результате окисления – на поверхности образуется непроводящая пленка. На этом этапе проявляется преимущество металла: толщину слоя можно контролировать, меняя подаваемое напряжение.

Твёрдотельный электролит

Используется диоксид марганца. Технология производства следующая:

1. «Губка» с диэлектрическим танталовым слоем пропитывается марганцевыми солями.
2. Структуру подвергают термической обработке. Это нужно для формирования диоксида.

Процедуру повторяют несколько раз до полного покрытия поверхности электролитом.

Особенности катода танталового конденсатора

Внимания заслуживает и отрицательный электрод. Контакт электролита с катодом улучшают при помощи слоя графита, покрытого серебром. Поэтому сам тантал – не единственный редкий и дорогой материал в производстве.

ESR танталовых конденсаторов

Эквивалентное сопротивление (ESR) определяется по частотам:

• низким – по сопротивлению пленки тантала;
• высоким – диоксида марганца.

Сопротивление, а с ним и ESR, во втором случае уменьшается с повышением температуры.

SMD резисторы – маркировка кодов SMD резисторов

SMD резисторы – маркировка чип-резисторов

SMD резисторы – маркировка которых интересует многих радиолюбителей. Данные резисторы изготавливаются в миниатюрных корпусах, сделанных как правило из керамики и предназначенные для поверхностного монтажа. Этот элемент является самым распространенным компонентом в современных радиоэлектронных схемах.

Различные компании, производящие SMD резисторы, делают много всевозможных модификаций своей продукции, кодовые обозначения, которых имеют отличие от других. В связи с этим, электронщикам, которым приходится часто выполнять ремонт электронной техники или заниматься сборкой печатных плат, нужно четко знать кодовые обозначения резисторов.

Плюсы и минусы

Использование смд светодиодов в различных моделях осветительных приборов объясняется их многочисленными плюсами:

• широкая сфера применения;
• продолжительный срок службы;
• устойчивость к вибрации;
• экономное потребление электроэнергии;
• эксплуатация при низкой температуре;
• мгновенный запуск осветительного прибора.

К минусам электронных компонентов относятся:

• чувствительность к нагреву;
• высокая стоимость качественных изделий;

СМД светодиоды являются эффективными источниками основного освещения и декоративной подсветки. Разнообразие элементов позволяет подобрать оптимальный вариант по мощности, яркости и цвету.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Печатные платы современного вида выглядят не так, как их предшественницы. Практически исчезли знакомые детали с ножками, вставленными в отверстия. Их заменили совсем крошечные компоненты, припаянные поверх платы к специально созданным контактным площадкам. Они именуются SMD (англ. Surface Mounted Device, или устройство, монтируемое на поверхность).

Такие детали намного удобнее — исключается целая и весьма точная операция сверления отверстий при изготовлении платы, достигается компактность. При этом, миниатюрный размер не позволяет нанести на них подробное и привычное наименование. Маркировка SMD диодов выполнена в виде кодовых обозначений, о которых надо поговорить подробнее.

Индекс цветопередачи CRI

Один из неочевидных параметров в кодировке – значение CRI, определяющее, насколько естественным выглядит свечение. Средний параметр равен 100 – это солнечный свет; меньшее значение применимо к источникам искусственного света. Соответственно, чем выше CRI, тем лучше.

Помимо определения нужного типа прибора в магазине, цветовую маркировку можно использовать в практических целях. Например, зная расположение и цвет элементов, можно рассчитать сопротивление резистора. Для этого достаточно занести данные в форму онлайн калькулятора. Понимание систем маркировки облегчает правильное использованию диодов и решает множество проблем, связанных с выбором нужного типа устройства.

Описание основных smd светодиодов

Количество типоразмеров источников LED-освещения постоянно увеличивается. Наибольшее распространение получили несколько видов.

SMD 2835

Модель размером 2,8×3,5 мм демонстрирует высокую эффективность светоотдачи. Ее параметры:

• ток – 60, 150, 300 мА;
• мощность – 0,2, 0,5, 1 ВТ;
• светопоток – 20-100 Лм.

Корпус изготовлен из термостойкого полимера, рассчитанного на нагрев до 240-260°. Излучающая площадка прямоугольной формы, покрыта люминофором.

SMD 5050

Светодиодная матрица состоит из трех кристаллов, помещенных в один корпус. Его габариты – 5,0×5,0 мм. Технические характеристики LED-компонентов аналогичны параметрам диода смд 3528:

• суммарный ток составляет – 0,02×3= 0,06 А;
• мощность — 3×0,7=0,21 Вт;
• Световой поток – 18-20 Лм.

Чип способен излучать все оттенки белого, синий, красный, желтый, зеленый цвет или трехцветные RGB. Используется в гибких лентах, лампах. Возможна регулировка режим свечения.

SMD 5630

Новый класс приборов поверхностного монтажа, его габариты 5,6×3,0 мм. Модели смд 5630 отличаются улучшенными характеристиками яркости:

• номинальный ток – 0,1-0,15 А;
• световой поток – 32-57 Лм;
• напряжение – 3-3,6 В.

Чтобы исключить перегрев кристалла, чип устанавливает на алюминиевую подложку. Прибор применяют в уличном и промышленном освещении.

SMD 5730

Геометрические параметры корпуса 5,7×3,0 мм. Крупное устройство относится к числу сверхъярких диодов. Полупроводник изготавливается из новых материалов, повышающих мощность. Характеристики:

• номинальный ток – 0,15,0,18 А;
• мощность – 0,5-1 Вт;
• световой поток – 45 Лм.

Угол освещения составляет 120°. Прибор устойчив к вибрации, влаге, обладает продолжительным сроком службы.

SMD 3014

Диод в корпусе 3,0×1,4 мм один из новых вариантов. Модель средней мощности с хорошим отведением тепла. Параметры:

• напряжение – 2,7-3.3 В;
• ток – до 0,3 А;
• свечение – 9-11 Лм.

Устройства дают все оттенки белого света.

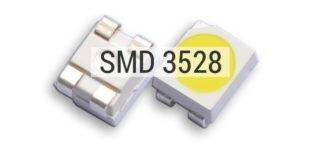

SMD 3528

Один из наиболее популярных и недорогих чипов. Длина его сторон 3,5×2,8 мм. Рабочая площадка круглая, на нее нанесен слой люминофора. Характеристики:

• рабочий ток – 0,2-0,25 А;
• напряжение – 3-3,2 В;
• световой поток – до 7 Лм.

Яркость модели зависит от температуры, повышение параметра приводит к ускоренной деградации кристалла. При 75-80° прибор светит слабее на 25%.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Чем заменить диод gs1m

Статистика

Главная » Электронные компоненты » ДИОДЫ, СТАБИЛИТРОНЫ, МОСТЫ » Выпрямительные диоды
Регулярные поставки, Оптовые поставки по заказу |	03.08.2011, 12:59:58
ЦЕНА розничная: 2руб | от 10шт: 1,5руб | от 100шт: 1руб | от 1000шт: 0,9руб
Диод 1A 1000V SMA.

S1M – выпрямительный диод 1А 1000В в корпусе для smd-монтажа. Диод S1M выполнен в пластиковом корпусе для планарного монтажа. Полярность диодов маркируется полосой со стороны катода.

1000V
Uобр.max (импульсное, повтор.)	1000V
Uобр.max (действующее)	700VAC
Iпрям.max (при t=+50°C)	1A*
Iпрям.имп.max (8,3mS)**	30A
Uпрям. (не более)**	1,1..1,2V
Iобр. (при t=+25°C)**	5..10µA
Типовая ёмкость**	12..30pF
Время восстановления**	2,0..2,5µS
Диапазон температур**	-55..+125°C
Вес	0,065g
Тип корпуса
Аналоги	M7, SMA4007, GS1M

* Значение тока указано при работе на резистивную либо индуктивную нагрузку. При работе на емкостную нагрузку значение тока следует уменьшить на 20%.

** Некоторые параметры могут несколько отличаться у изделий разных производителей.

Более подробные характеристики диода S1M с графиками работы Вы можете получить, скачав файл документации ниже (на английском языке).

SMD выпрямительный диод. Диапазон напряжения от 50 до 1000 вольт.

Особенности:

1. Для поверхностного монтажа
2. Низкое прямое падение напряжения
3. Встроенный зажим, идеальный для автоматического размещения
4. Высокая импульсная перегрузочная способность
5. Эпитаксиальная конструкция
6. Пластиковые материалы UL классификация воспламеняемости 94 V-0

Механические данные:

1. Корпус: литой пластиковый корпус
2. Вывода: покрытые припоем
3. Высокая температура пайки, гарантированно: 260°С в течение 10 секунд
4. Полярность: цветовое обозначение катода
5. Стандартная упаковка: 12 мм лента (EIASTD RS-481
6. Вес: 0,064 грамма

Максимальные технические и электрические характеристики диодов S1A-S1M

Значения параметров при 25°С температуре окружающей среды, если не указано иное. Однофазный, напряжение (В) половина волны, частота – 60 Гц, для резистивных и индуктивных нагрузок. Для емкостной нагрузки уменьшайте ток на 20%

Диоды иностранных производителей

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

Цветовая маркировка по зарубежным системам

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

• чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
• если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
• запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
• при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант

Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода

Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

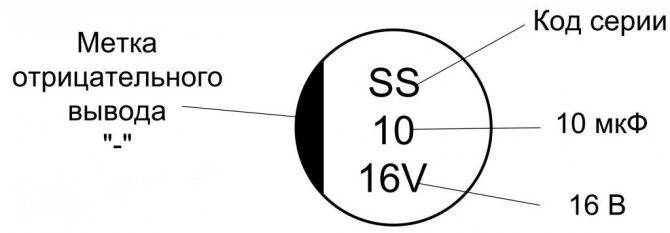

Обозначение SMD конденсаторов

Чтобы установить номинал SMD конденсатора, потребуется тщательно изучить его маркировку. На больших по размеру элементах, как правило, наносится основная информация не только о его номинале, но и указывается логотип производителя.

Вам это будет интересно Чет отличается RJ-11 от RJ-12

При выяснении параметров маленьких кирпичиков придется потратить определенное количество времени, ведь даже при наличии на их корпусе необходимых сведений увидеть символы на их поверхности невооруженным глазом вряд ли получится.

Важно! В зависимости от типа конденсатора обозначения его параметров также могут существенно отличаться, что необходимо учитывать в работе

Маркировка керамических SMD конденсаторов

Небольшие керамические конденсаторы SMD маркируются буквенно-цифровым кодом, состоящим из 3 символов. Первый указывает на минимальное значение рабочей температуры, например:

• Z — от 10 °С;
• Y — от −30 °С;
• X — от 55 °С.

Маркировка SMD конденсаторов Второй символ указывает на верхний предел нагрева радиодетали:

• 2 — до 45 °С;
• 4 — до 65 °С;
• 5 — до 85 °С;
• 6 — до 105 °С;
• 7 — до 125 °С;
• 8 — до 150 °С;
• 9 — до 200 °С.

Третий символ указывает на точность электронного компонента:

• A — до ± 1,0 %;
• B — до ± 1,5 %;
• C — до ± 2,2 %;
• D — до ± 3,3 %;
• E — до ± 4,7 %;
• F — до ± 7,5 %;
• P — до ± 10 %;
• R — до ± 15 %;
• S — до ± 22 %;
• T — до ± 33 %;
• U — до ± 56 %;
• V — до ± 82 %.

Ёмкость небольших керамических SMD конденсаторов указывается в пикофарадах. Чтобы сэкономить площадь небольшого радиоэлемента, основное число мантисса закодировано в букве латинского алфавита. В таблице, указанной ниже, приведен полный список подобных обозначений.

Таблица с закодированными символами

После цифры указывается множитель, например, обозначение на керамическом конденсаторе Х3 означает, что конденсатор имеет емкость 7,5 * 10 ^ 3 Pf.

Обратите внимание! Перед кодом, обозначающим емкость керамического SMD конденсатора, может стоять латинская буква, которая указывает на бренд производителя электронного компонента. Если площадь керамического конденсатора этого типа достаточно велика, то на ней может быть отображен тип диэлектрика

С этой целью применяются:

Если площадь керамического конденсатора этого типа достаточно велика, то на ней может быть отображен тип диэлектрика. С этой целью применяются:

• NP0. Диэлектрическая проницаемость такого элемента находится на крайне низком уровне. Основное достоинство компонентов этого типа заключается в хорошей устойчивости к резким температурным перепадам. Недостаток элементов, в которых используется диэлектрик этого типа — высокая цена;
• X7R. Среднего качества диэлектрик. Изделия, в которых используется изолятор этого типа, не обладают отличными характеристиками по устойчивости к пробою, но в среднем температурном диапазоне они способны проработать значительно дольше многих, более дорогих элементов;
• Z5U. Диэлектрик с высокими значениями электрической проницаемости, но обратной стороной этого показателя является слишком большая емкостная погрешность;
• Y5V. Изолирующий материал обладает примерно такими же характеристиками, как и Z5U. По стоимости этот диэлектрик является самым дешевым, поэтому электрические компоненты, изготовленные на его основе, реализуется по самым низким ценам.

Вам это будет интересно Особенности резонанса в электрической цепи

Сгоревший SMD конденсатор

Учитывая все выше изложенное, можно быть уверенным в том, что если SMD конденсатор не подгорел или не изменил цвет поверхности по другим причинам, то всегда можно определить его номинал по нанесенной на его корпусе маркировке.

Маркировка электролитических SMD конденсаторов

Электролитические конденсаторы этого типа, как правило, имеют относительно большие размеры, поэтому многие параметры таких элементов указываются без шифрования. То есть максимальное значение напряжения будет указано цифрой и буквой «V», а емкость — mF.

Маркировка электролитических SMD конденсаторов

В некоторых случаях номинал SMD конденсатора электролитического типа также может быть закодирован. Как правило, для этой цели используется 4 символа (одна буква и 3 цифры). Первый символ — это напряжение в вольтах:

• e 2,5;
• G 4;
• J 6,3;
• A 10;
• C 16;
• D 20;
• E 25;
• V 35;
• H 50.

Обратите внимание! В трех следующих цифрах закодирована информация о емкости конденсатора (2 цифры + множитель). Таким образом даже на очень небольших по размеру электролитических SMD конденсаторах может быть нанесена маркировка с информацией об основных параметрах изделия

Таким образом даже на очень небольших по размеру электролитических SMD конденсаторах может быть нанесена маркировка с информацией об основных параметрах изделия.

Маркировка светодиодов

В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две категории:

1. Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
2. Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.

Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Тип прибора	Размеры корпуса, мм	Количество кристаллов	Мощность, Вт	Световой* поток, лм	Рабочий ток, мА	Температура эксплуатации, °С	Телесный угол, °	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0.6 – 5.0*	20	-40 … +85	120 – 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 – 14*	60 или 80	-20 … +60	120 – 140	белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
5630	5.6х3.0	1	0.5	57	150	-25 … +85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40 … +65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 – 11*	30	-40 … +85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40 … +65	120	холодный, нейтральный, теплый

* – зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

Цветовая маркировка стабилитрона

Для обозначения параметров стабилитрона используются цветные отметки, выполненные в виде опоясывающих корпус полосок. Отрицательный контакт (катод) обозначается черной (иногда серой) полосой. Необходимо учитывать, что у отечественных деталей черное кольцо может обозначать как катод, так и анод. На импортных деталях цветные кольца находятся ближе к отрицательному выводу.

Цвет (или сочетание цветов) полосок обозначает тип стабилитрона. Это несколько усложняет процесс идентификации, так как надо сначала определить сам тип стабилитрона, потом найти сведения о его параметрах. Однако, малый размер деталей не позволяет нанести подробную информацию, поэтому приходится решать вопрос наиболее надежным способом. Маркировка не стирается, не меняет цвет при нагреве, что позволяет определить номинал и тип стабилитрона даже после короткого замыкания прибора.
