Масляный выключатель: виды, маркировка + специфика использования

Правила эксплуатации МБ

Ремонтный, обслуживающий персонал, специалисты, связанные с обслуживанием и эксплуатацией масляных выключателей, должны знать соответствующую инструкцию, устройство, принцип работы оборудования.

В процессе эксплуатации сотрудники ФК обязаны проверять:

  1. Действующее напряжение, ток нагрузки. Показатели не должны выходить за рамки табличных значений.
  2. Высота масляного столба по полюсам, протечек нет.
  3. Наличие смазки на трущихся деталях. Контакты могут расшататься и расшататься, если смазка трущихся элементов станет густой и грязной.
  4. Запыленность комнат, в которых находится картина.
  5. Соответствие механических характеристик управляемых выключателей табличным нормам.

После каждого отключения от короткого замыкания следует проверять оборудование. Эти прерывания записываются в специальный журнал. Должен быть доступен журнал отказов для записи информации о неисправностях, обнаруженных во время работы агрегата. Проверке подлежит выключатель, отключение которого произошло в результате короткого замыкания.

Проверьте, не лопнуло ли масло. Если это тоже произошло в больших количествах, то это говорит о поломке из-за короткого замыкания. Оборудование выводится из эксплуатации и проверяется. Когда масло темное, необходима замена. На скорость открытия отрицательно влияет вязкость масла, которая увеличивается с понижением температуры.

Иногда возникает необходимость замены старой смазки при ремонте на новую: ЦИАТИМ-221, ГОИ-54 или ЦИАТИМ-201.

Таблица с техническими характеристиками масляных выключателей. Если фактические значения не соответствуют заводским, настройка повторяется

После снятия СН с работы тщательному осмотру подлежат опорные изоляторы, стержни, утеплитель емкости на предмет трещин. Сильно загрязненная изоляция удаляется. Потребность в внеочередном ремонте возникает после определенного количества коротких замыканий.

Периодическая проверка (ПО) выполняется ежемесячно

В этом случае обратите внимание на степень нагрева переключателя. ТР (незавершенный ремонт) выполняется ежегодно. В него входят такие работы, как проверка и устранение дефектов крепежа, кинематики привода, уровня масла, сальников

Изолирующие части также проверяются на целостность

В него входят такие работы, как проверка и устранение дефектов крепежа, кинематики привода, уровня масла, сальников. Изолирующие части также проверяются на целостность.

Через 3-4 года после серьезной ревизии выполните среднее (SR). Включает в себя весь комплекс работ ТП, а также производит замеры контактного сопротивления полюсов и проверяет механические и скоростные параметры.

При обнаружении расхождения между контролируемыми характеристиками и табличными данными автоматический выключатель разбирается, производится регулировка и проводится полный комплекс высоковольтных испытаний.

При внеплановом ремонте обычно стараются оставить прежнюю регулировку без изменений. По этой причине переключатель разбирается до минимума. Периодичность пересмотра составляет от 6 до 8 лет. В его объеме проводится общий осмотр, снимаются цилиндры с рамы, отсоединяются шины, ремонтируются привод, дуговые устройства и замыкающие контакты.

Ведь производятся регулировки, покраска, подключаются шины, проводятся испытания. На все работы оформляется документация.

Помимо масляных выключателей в высоковольтных сетях используются и другие отключающие устройства. Например, SF6 – это вакуум. У нас есть другие статьи на нашем веб-сайте, в которых подробно описаны функции и структура этих типов переключателей, а также особенности их использования:

  • Вакуумный выключатель: устройство и принцип действия + нюансы выбора и подключения
  • Автоматические выключатели SF6: рекомендации по выбору и правилам подключения

Общие рекомендации по монтажу разъединителей

Полностью разобравшись, как устроены выключатели различных типов, можно рассмотреть нюансы их коммутации. Основным правилам, которое следует учитывать при подключении таких устройств, является обязательное использование фазного провода. Разрыв нуля при монтаже не допускается. Этому есть вполне конкретные причины. При разъединении нулевого провода осветительный прибор остается под напряжением. При этом обычная замена лампочки может привести к поражению электрическим током с самыми серьезными последствиями, вплоть до летального исхода.

Следует понимать, что при уже смонтированных линиях освещения и управления вряд ли получится подключить проходные выключатели – для их коммутации требуются дополнительные жилы. Здесь есть два варианта. Наиболее простым будет протянуть внешнюю электропроводку, уложив ее в кабель-каналы. Современные изделия подобного типа практически не нарушают созданный интерьер. Можно пойти более сложным путем и полностью заменить проводку между проходными выключателями. Эта работа потребует больше усилий с обязательной последующей отделкой, но конечный результат будет выглядеть эстетичнее.

Устанавливая концевое устройство, необходимо его прозвонить. Зная, как устроен выключатель, легко понять, что при подключении на различные пары контактов алгоритм его работы будет кардинально меняться. Изделие может замыкать цепь при нажатии на кнопку, педаль или лапку механизма, а может, наоборот, разрывать ее. Это обязательно следует учитывать.

Установка обычных выключателей с подсветкой не всегда возможна. Если в подключаемой люстре установлены КЛЛ (компактные люминесцентные), то при неправильной разводке внутри нее, лампы могут периодически мигать при отсутствии подачи напряжения. Это происходит по тому, что проходящий через неоновую лампу минимальный ток до определенного момента накапливается в конденсаторе ЭПРЛ. По достижении предела он высвобождается, лампа вспыхивает и сразу гаснет. Такая проблема возникает в случае подачи фазы на винтовую часть цоколя, а нуля на сменой полярности проводов на патроне.

Советуем изучить — Источник эдс. идеальный и реальный источники

Принцип работы и назначение

Элегазовые выключатели высокого напряжения работают за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает сигнал о том, что нужно отключить электрооборудование, контакты отдельных камер (если устройство колонковое) размыкаются. Таким образом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на отдельные компоненты, но при этом и сама снижается из-за высокого давления в емкости. Если система установлена на низком давлении, то используются дополнительные компрессоры для нагнетания давления и создания газового дутья. Для выравнивания тока дополнительно используется шунтирование. Визуально схема работы выглядит так:


Фото — схема работы

Отдельно нужно сказать про модели бакового типа. Их контроль выполняется приводами и трансформаторами. Приводной механизм для этой установки является регулятором: он необходим для включения, выключения электрической энергии и удержания дуги (при надобности) на определенном уровне. Приводы бывают:

  1. Пружинные;
  2. Пружинно-гидравлические.

Пружинный имеет очень простой принцип действия и высокий уровень надежности. В нем вся работа выполняется только за счет механических деталей. Пружина зажимается и фиксируется на определенном уровне, а при изменении положения контрольного рычага она разжимается. На основании его принципа работы часто готовится научная презентация действия шестифтористой серы в электрической среде.


Фото — ВГУ-35

Современные пружинно-гидравлические приводы помимо пружины дополнительно оснащены гидравлической системой управления. Они считаются более эффективными, т. к. пружинные механизмы могут сами поменять положение фиксатора.

Достоинства элегазовых выключателей:

  1. Универсальность. Данные выключатели используются для контроля сетей с любым напряжением;
  2. Быстрота действия. Реакции элегаза на наличие электрической дуги происходят за доли секунды, это позволяет обеспечить быстрое аварийное отключение подконтрольной системы;
  3. Подходят для эксплуатации в условиях пожароопасности и вибрации;
  4. Долговечность. Контакты, соприкасающиеся с элегазом, практически не изнашивают, газовые смеси не нуждаются в замене, а у наружной оболочки высокие показатели защиты;
  5. Подходят для отключения переменного и постоянного тока высокого напряжения, в то время, как их аналоги – вакуумные модели не могут использоваться на высоковольтных сетях.

Но, такие приборы имеют определенные недостатки:

  1. Высокая цена, обусловленная сложностью производства и дороговизной элегазовой смеси;
  2. Монтаж осуществляется только на фундамент или специальный электрощит, причем, для этого нужна специальная инструкция и опыт;
  3. Выключатели не работают при низких температурах;
  4. При необходимом обслуживании должно использоваться специальное оборудование.

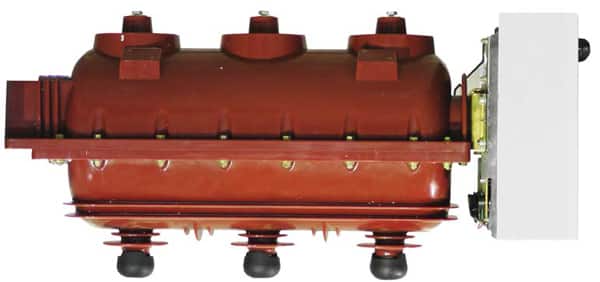

Фото — промышленный элегазовый выключатель нагрузкиВидео: особенности элегазовых выключателей

Масляные выключатели 6-10 кВ

Выключатели напряжением 6-10 кВ являются наиболее ответственными аппаратами распределительных устройств. Они служат для включения и отключения под нагрузкой электрических цепей в нормальных режимах работы и для автоматического отключения при КЗ. Отключение и включение токов КЗ является наиболее тяжелым режимом.

Для успешной работы выключатели должны обладать достаточной отключающей способностью и возможно меньшим временем действия. По степени быстродействия выключатели разделяют на сверхбыстродействующие с временем отключения до 0,06 с, быстродействующие — от 0,06 до 0,08 с, ускоренного действия — от 0,08 до 0,12 с и небыстродействующие — от 0,12 до 0,25 с. В зависимости от среды, в которой расходятся контакты и гасится дуга, выключатели бывают масляные, со специальными жидкостями, воздушные пневматические, воздушные электромагнитные, автогазовые (с газом, генерируемым твердым веществом под действием температуры дуги), элегазовые, вакуумные, со специальными газами.

На рис. 2 показано гашение дуги при отключении малообъемного выключателя с дугогасительной камерой поперечно-продольного дутья. Дугогасительная камера 1 состоит из пакета изоляционных пластин, стянутых изоляционными шпильками. Пластины имеют вырезы и центральное отверстие для прохода подвижного контактного стержня. В нижней части камеры один над другим расположены поперечные Дутьевые каналы (щели) 2, в верхней — масляные карманы 3. Поперечные каналы имеют раздельные выходы, направленные вверх в надкамерное пространство.

Рис. 2. Гашение дуги в выключателе

При отключении выключателя подвижный контактный стержень выходит из неподвижного розеточного контакта. При этом между ними возникает электрическая дуга. Под действием высокой температуры дуги масло разлагается, образуя газовый пузырь, состоящий из паров масла и газообразных продуктов его разложения. Образующимся газам нет выхода, пока подвижный контактный стержень занимает центральное отверстие дугогасительной камеры. При этом в нижней части цилиндра выключателя резко повышается давление. При дальнейшем движении подвижного контакта последовательно открываются поперечные дутьевые каналы дугогасительной камеры и пары масла и газов, разрывая и охлаждая дугу, устремляются вверх в надкамерное пространство — возникает поперечное дутье. Большие и средние токи гасятся в поперечных каналах. При отключении малых токов интенсивного разложения масла не происходит и давление в нижней части цилиндра может оказаться недостаточным для создания мощного дутья в поперечных каналах и гашения дуги. В этом случае дуга затягивается в центральное отверстие дугогасительной камеры и под ее действием масло, находящееся в верхней части камеры — в карманах, также переходит в газообразное состояние. За счет этого при выходе подвижного контакта из дугогасительной камеры образуется дополнительное продольное дутье и дуга гаснет. Этот принцип работы дугогасительного устройства хорошо себя зарекомендовал в эксплуатации. Гашению дуги способствуют также газы, образующиеся при соприкосновении дуги с изоляционными пластинами дугогасительной камеры, и прохождение переменного тока каждые полпериода через нулевое значение. Чем быстрее и дальше подвижный контактный стержень отойдет от неподвижного, тем меньше вероятность пробоя изоляционного промежутка между ними и поддержания горения дуги. Многообъемные выключатели просты по конструкции, в одном баке располагаются все три фазы. Однако благодаря большому количеству масла указанные выключатели взрыво- и пожароопасны и, кроме того, являются небыстродействующими и отключающая способность их невелика.

О производителях

     Сегодня вакуумные выключатели выпускают множество фирм, среди которых особо выделяются: General Electric, Siemens, ABB, группа «Таврида Электрик» и другие известные бренды.

     Специалисты считают, что вакуумные выключатели — перспективная разновидность коммутационных устройств. Благодаря своим достоинствам и высоким эксплуатационным параметрам, эти аппараты наиболее приемлемы в использовании. Конструкции постоянно усовершенствуются, а характеристики улучшаются. Так, в 2007 г. появились опытные образцы, рассчитанные на функционирование в сетях напряжением 220 кВ. Но производители не останавливаются на достигнутом результате, ведутся разработки по созданию вакуумных дугогасительных камер, рассчитанных на 750 кВ.

Однобаковый с открытой дугой

Наиболее простая конструкция масляного выключателя. Состоит из одного большого бака, гашение дуги происходит в нем посредством двукратного разрыва контактов.

Такой тип выключателя имеет стандартное строение и состоит из блоков контактов (подвижных, неподвижных, дугогасительных), бака с трансформаторным маслом, фарфоровых изоляторов, пластин, траверсы, пружин и вала.

Беспроводной дистанционный выключатель света, устройство, принцип работы, как подключить, схема

Шесть фарфоровых изоляторов проходят насквозь через крышку МВ и заканчиваются медными скобками. Последние и являются неподвижными рабочими контактами.

Подвижные контакты размещены на траверсе и приводит их в движение изолирующая тяга.

Магнитный выключатель включен при условии нахождения траверсы в верхнем положении. В этот момент пружина сжата, а контакты замкнуты.

Выключатель соединен с защелкой, удерживающей его во включенном положении. При отключении защелка высвобождается, пружина разжимается, контакты размыкаются. При этом на каждом полюсе цепь размыкается в двух точках. Образуется дуга, которая горит не более 0,1 с.

Данный тип выключателей является одним из наиболее простых по конструкции и в эксплуатации, неприхотливых и недорогих.

С дугогасительной камерой

Масляные выключатели с дугогасительной камерой имеют более качественные показатели в плане отключающей способности и надежности.

Достигается это как раз наличием дугогасительной камеры. Последняя располагается внутри бака в масле.

Конструкция МВ данного типа более сложная: имеются трансформаторы тока, нагревательный элемент, устройство для спуска масла.

Гашение дуги происходит в дугогасительной камере. Особенность процесса заключается в том, что величина давления, возникающего при гашении намного выше того, что наблюдается в МВ без дугогасительной камеры.

Более высокое давление уменьшает диаметр дуги, вследствие чего происходит более быстрое ее гашение.

Выключатель ВМГП-10. Вмг 10 технические характеристики

Содержание материала

Выключатель ВМГ-10 (рис. 1), применяемый на напряжение 6—10 кВ при номинальных токах 630 и 1000 А, разработан взамен широко распространенного выключателя ВМГ-133 для комплектных стационарных устройств КСО. По сравнению с последним выключатель ВМГ-10 имеет лучшие характеристики и более удобен в эксплуатации. Рис. 1. Выключатель типа ВМГ-10

Управление выключателями может осуществляться приводами ПП-67, ПЭ-11 и другими, при этом оперативное включение производится за счет энергии привода, а отключение — за счет отключающих пружин самого выключателя. Основанием выключателя служит рама 1, на которой смонтированы три полюса. Каждый полюс крепится к раме на двух опорных изоляторах. Полюс состоит из цилиндра 2, проходного изолятора 3, дугогасительной камеры 4, подвижного токоведущего стержня 5 и неподвижного розеточного контакта 6. Цилиндр выключателя на номинальный ток 630 А выполнен из стали. Для уменьшения индукционного нагрева вихревыми токами продольный шов цилиндра заварен латунью. У выключателя на ток 1000 А цилиндр выполнен целиком из латуни. К верхней части цилиндра приварен дополнительный резервуар 7 с маслоотделителем 8. Назначение маслоотделителя — предотвращать выброс масла из цилиндра выключателя при отключении стоков КЗ. Образующиеся при этом газы выходят через жалюзи в дополнительном резервуаре. В нижней части цилиндр закрывается съемной крышкой, на которой крепится неподвижный розеточный контакт. Устройство розеточного контакта и дугогасительной камеры аналогично рассмотренному ранее выключателю ВМП-10. Изоляция токоведущего стержня 5 от цилиндра осуществляется с помощью проходного изолятора 3, укрепленного в верхней части цилиндра. Для усиления изоляции и направления движущегося токоведущего стержня в изолятор вставлена бакелитовая трубка 9. Резиновые манжеты 10 и 11 проходного изолятора не допускают вертикальных перемещений изоляционной трубки, а кожаная манжета 12 предотвращает выброс газов и масла вдоль токоведущего стержня через изолятор при отключениях выключателя. Токосъем в выключателе происходит через верхний вывод (скобу) 13, гибкую связь 14, токоведущий стержень 5, розеточный контакт 6 и нижний вывод (крышку) 15. У выключателя на номинальный ток 630 А одна гибкая связь на полюс на ток 1000 А — две.

Масло заливают через маслоналивную пробку 16, а сливают через маслоспускное отверстие 17. Для наблюдения за уровнем масла каждый полюс выключателя снабжен маслоуказателем 18. Для смягчения ударов при движении подвижных частей выключателя имеется масляный буфер 19. Приводной механизм вместе с приводимыми им частями выключателя ВМГ-10 показан на рис. 2. Приводной механизм состоит из вала 1 с приваренными к нему рычагами 2. К малым плечам крайних рычагов 2 присоединены две отключающие пружины 3, а к среднему — буферная пружина 4. На противоположных концах рычагов механически укреплены изоляционные рычаги 5, которые соединяются с токоведущими контактными стержнями выключателя 6 при помощи серьги 7. Рычаги 2 служат для передачи движения от вала выключателя к контактному стержню.

Рис. 4.26. Приводной механизм выключателя ВМГ-10

Между крайним и средним рычагами на валу выключателя приварена пара двуплечих рычагов 8 включенного и отключенного положений выключателя. При включении один из роликов подходит к болту — упору 9, при отключении второй ролик перемещает шток масляного буфера 10.

голоса

Рейтинг статьи

Устройство и принцип действия масляных выключателей

Все масляные выключатели конструктивно состоят из:

  1. Силовой контактной группы. В неё входит подвижный (свеча) и неподвижный контакт (розетка), между которым и возникает дуга, гасящаяся в масле;
  2. Изоляторы, которые обеспечивают надёжную изоляцию токопроводящих частей от корпуса, и друг от друга;
  3. Одного или трёх баков с трaнcформаторным маслом;
  4. Группы блок-контактов, выполняющих контролирующую и управляющую роль;
  5. Приводы к масляным выключателям, собраны на довольно мощной включающей катушке, называющейся соленоидом или катушкой соленоида. Отключающая катушка выполняет роль ударного механизма, сбивающего с защёлки включенное устройство выключателя. Также привод может быть ручной;
  6. Специальные отключающие пружины, которые размыкают силовую часть при отключении. За счёт них зависит скорость расхождения контактов.

При подаче питания на катушку соленоида включения его массивный сердечник втягивается, тем самым приводя в движение рычажный механизм, который, в свою очередь, направляет подвижные контакты, то есть свечи, в направлении розеток. Также механизм включения может быть выполнен и на ручном приводе, тогда работу соленоида должен будет выполнять человек, с помощью специального рычага, разумеется, в диэлектрических перчатках.

После тока как свечи вошли в розетку на 20–25 мм, механизм масляного выключателя встаёт на защёлку. Во время работы, в ячейках где установлены высоковольтные выключатели, должны быть изготовлены блокирующие устройства, которые не позволят механически, включенный высоковольтный аппарат, выкатить из ячейки КРУ.

Масляные выключатели, установленные в ячейках должны быть оснащены системами защиты. Таким образом, он работает в автоматическом режиме. Его работа и назначение схожи с обычным низковольтным автоматическим выключателем. При подаче отключающего сигнала или нажатия на механическую кнопку происходит сбивание устройства с защёлки и за счёт пружин, электрическая цепь разрывается, и он переходит в отключенное состояние. Отключающие сигналы,которые управляют выключателем, приходят от релейной защиты и автоматики.

Что такое масляные выключатели

Выключатель, отключающий нагрузку от источника электроэнергии – главный элемент любой электрической сети и высоковольтные сети не составляют исключения. Необходимость отключения нагрузки может возникать в различных случаях, например для проведения ремонтных работ или в аварийных ситуациях. Коммутация высоковольтных электрических сетей обычно реализована на масляных выключателях (МВ), в Советском Союзе это был основной тип выключателей в высоковольтных сетях от 6 до 220 кВ.

Чтобы выяснить, что это такое и для чего они используются необходимо разобраться с понятием электрической дуги. В момент отключения нагрузки за счет накопленной в ее индуктивной составляющей энергии между уже разомкнутыми контактами возникает электрическая дуга, за счет чрезвычайно высокой температуры (до 6000°C) несущая огромное разрушающее действие. При размыкании высоковольтных цепей длина дуги может достигать метра.

Для устранения нежелательных последствий используют различные методы борьбы, например:

  • в воздушных выключателях (низковольтные сети до 1000 В) электрическую дугу гасят в дугогасительных камерах;
  • в вакуумных выключателях отсутствует возможность ионизации воздуха, следовательно, нет условий для возникновения дуги;
  • в элегазовых выключателях процесс гашения дуги зависит от свойств элегаза (шестифтористая сера).

Однако данная статья посвящена масляным выключателям, поэтому дальше поговорим именно о них.

Принцип действия, конструкция и типы масляных выключателей

Более чем вековая история использования масляных выключателей (первые из них появились в конце XIX столетия) показала их проверенную временем эффективность. Процесс ускоренного гашения электрической дуги в МВ обеспечивают:

  • быстрое расхождение контактов за счет специальных механизмов пружинного типа;
  • интенсивное охлаждение электрической дуги, вызванное высокой теплопроводностью водорода, образуемого в ходе разложения масла.

Высокая температура дуги способствует разложению масла на газы. В составе газового пузыря, окружающего плазму до 70% занимает водород, охлаждающий дугу. Дополнительно плазму можно охлаждать поперечным масляным дутьем.

Конструктивно все МВ представлены следующими элементами:

  • группой подвижных и неподвижных силовых контактов;
  • изоляторами, обеспечивающими электрическую развязку между токопроводящими частями и корпусом выключателя;
  • емкостями с трансформаторным маслом (баками), одного общего или трех на каждую контактную группу (фазу) в отдельности;
  • механической частью на электромагнитных приводах, обеспечивающих механические алгоритмы работы масляного выключателя, включая механизмы пружинных приводов, отвечающие за скорость движения подвижных контактов;
  • контролирующими и управляющими элементами.

По своему исполнению все МВ делятся на два типа:

  • баковые, используемые преимущественно в сетях напряжением 35 – 220 кВ;
  • маломасляные выключатели, нашедшие широкое применение в сетях до 10 кВ.

В баковых выключателях силовые контактные группы размещены в общем баке или в трех баках (по одному на фазу), масло здесь выполняет функции изолятора и дугогашения. Основным недостатком баковых масляных выключателей считаются:

  • крупные габариты, связанные с большим количеством масла;
  • высокая степень взрыво- и пожароопасности.

В отличие от масляных баковых высоковольтных выключателей масло в маломасляных выключателях, выполняет исключительно функцию дугогашения, количество его невелико, что позволяет минимизировать размеры выключателей. Силовые контакторы в малообъемных выключателях располагаются в трех отдельных цилиндрах небольшого объема, требующих незначительного количества масла. К примеру, потребность в последнем, испытываемая выключателями ВМП-10, составляет всего 4.5 кг.

Помимо низкой потребности в масле, компактностью и малым весом главным достоинством малообъемных масляных выключателей считается их более высокая безопасность.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки.

Общий вид вакуумного автоматического выключателя

Устройство вакуумного выключателя.

Из картинки ниже видно, что внутри устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов. Один из них выполняется подвижным, второй стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течении длительного периода времени (несколько десятков лет). Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки. Именно этот элемент стал камнем преткновения для реализации такого выключателя в 30-е годы прошлого века.

Современные технологии предоставляют возможность сохранения вакуума внутри емкости, в том числе, с учетом динамических нагрузок, которые ей приходится претерпевать во время коммутаций. Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры при перемещении подвижного контакта.

Конструкция вакуумного выключателя

Принцип гашения электрической дуги.

При разрыве контактов между поверхностями возникает ионизация пространства. Если в воздушных выключателях с методом электромагнитного дутья эту ионизацию искусственно растягивают на несколько метров, а в элегазовых и масляных выключателях стараются погасить диэлектрическим материалом, то в вакуумных применяется другая технология. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное к выделению заряженных частиц. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла.

Различные этапы образования плазмы

Начало разведения контактов

Развитие ионизации

Заключительные процессы

Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения, их место быстро занимает пустое пространство с высокой электрической прочностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Но чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Выводы и полезное видео по теме

Устройство, виды, предназначение и эксплуатация МВ:

Подробный обзор ВМП-10:

Всем основным требованиям, предъявляемым к выключателям, работающим в условиях высокого напряжения, соответствуют и масляные выключатели. Большинство из них безопасны и надежны в работе, обеспечивают быстрое отключение, просты в монтаже. Несмотря на это, производители стремятся обеспечить еще большее соответствие, выдвигаемым к МВ, требованиям.

Вы обладаете знаниями о масляных выключателях и хотите дополнить изложенный материал полезными сведениями? Может вы заметили несоответствие или ошибку? Или у вас остались вопросы по теме? Напишите нам, пожалуйста, об этом под статьей – мы будем благодарны вам.
