Как устроен теплый водяной пол и как он работает
Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.
Что требуется для водяного теплого пола
Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.
Назначение основных узлов
Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.
Оборудование для водяного теплого пола: общая схема
Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.
Пример планировки контуров теплого водяного пола
Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.
Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.
Перечень необходимых комплектующих
На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:
- Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
- Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.
Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.
- Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
- Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.
Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.
Укладка и монтаж профильных матов с бобышками
Рассмотрим, как происходит монтаж пирога теплого пола с использованием пенополистирольных матов с бобышками.
Шаг 1. Первым делом нужно произвести подготовку обустраиваемой поверхности
Так, в комнате, где будет монтироваться теплый пол, важно выровнять основание настолько, чтобы перепады высот на расстоянии 1-2 м были совсем незначительными. Также рекомендуется предварительно произвести гидроизоляционные мероприятия – например, нанести специальную мастику

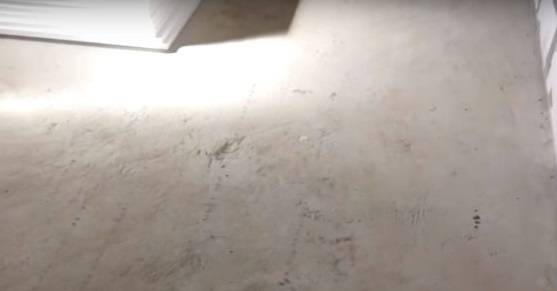

Основание нужно подготовить
Шаг 2. Далее укладывают слой плотного теплоизоляционного материала – это может быть пенопласт, пенполистирол. Укладка производится без склеивания стыков – просто листы укладываются плотно и без щелей.
Укладка теплоизоляционного материала
Стыки не склеиваются
Шаг 3. При необходимости материал можно резать обычным острым ножом. Это может понадобиться, если, например, в последнем ряду утеплителя цельные плиты не вмещаются в оставшееся пространство из-за своих размеров.
Резка плит
Шаг 4. Далее к стене по ее периметру нужно прикрепить демпферную ленту. Она необходима для того, чтобы избежать деформации стяжки в будущем. Демпферную ленту можно купить готовую, а можно нарезать из пористого материала. Зафиксировать ее в данном случае проще всего при помощи саморезов.
Крепление демпферной ленты
Дополнительные функции демпферной ленты
Шаг 5. Затем начинается укладка матов с бобышками. Они имеют специальные замки для стыковки отдельных листов между собой. Листы укладываются так, чтобы ряды в них совпадали друг с другом.
Укладка матов с бобышками
Процесс укладки матов
Шаг 6. У каждого листа, который будет идти вдоль стены, замок со стороны стены нужно срезать. Обрезать его можно также при помощи острого ножа.
Срезается замок
Шаг 7. При необходимости маты тоже можно подрезать под необходимый размер, например, для укладки в последнем ряду. Лежать они должны плотным сплошным слоем.
Подрезка матов

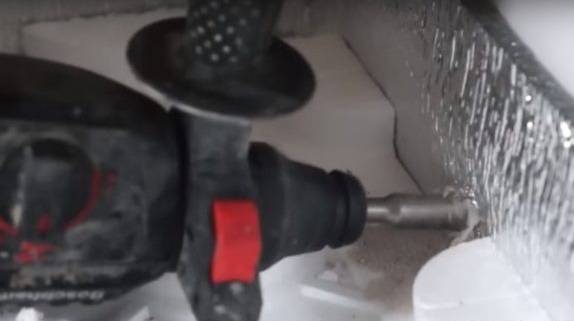

Шаг 8. Затем требуется просверлить в стенах отверстия, через которые будут заводиться в помещение трубы для теплого пола. Отверстия должны быть сделаны определенного диаметра – под диаметр трубы. И изготавливаются они сразу над уровнем матов.
Далее сверлятся отверстия
Шаг 9. Трубу теплого пола нужно протолкнуть в отверстие в стене со стороны комнаты, в которой ведется подготовка к обустройству теплого пола. Далее ее нужно будет подключить к коллектору, когда сам контур будет уже проложен.
Труба проталкивается в отверстие
Шаг 10. После этого можно формировать тепловой контур. Укладка труб производится между бобышками, в данном случае – с шагом 20 см между отдельными рядами. Требуется сформировать укладку по типу «улитка».
Укладка труб
Формирование теплового контура
Шаг 11. Когда будет уложен первый ряд, требуется начать укладывать второй, который формируется из той же трубы. В центре комнаты ее нужно начать укладывать как бы в обратную сторону – вода будет циркулировать по контуру и возвращаться в котельную для следующего нагрева.
Укладка второго ряда
Шаг 12. В целом, должна в итоге получиться вот такая картина. Второй конец трубы также следует протолкнуть через отверстие в стене в котельную, предварительно измерив количество трубы – ее должно быть столько, чтобы в котельной получилось подключить трубу к коллектору.
В итоге должно получиться следующее
Шаг 13. После этого требуется подать воду и проверить систему на работоспособность. Если нигде не были отмечены неполадки, то можно делать цементную стяжку. Стяжка делается по уровню – в результате должно получиться горизонтально ровное основание. Кстати, заливать стяжку нужно только при заполненных водой трубах. В противном случае они могут быть деформированы.
Устройство цементной стяжки
Основание должно получиться ровным
Шаг 14. После того как стяжка была изготовлена, ее требуется просушить в течение 28 дней. После этого можно производить дальнейшие работы по обустройству дома. Но на этапе, когда стяжка немного подсохнет, ее можно затереть при помощи специальной шлифовальной машины. Эта процедура позволит сделать основание максимально ровным и аккуратным.
Затирка цементной стяжки
Функции теплоизоляции
Цилиндрическая поверхность гибких трубок греющего контура излучает тепло равномерно по всем направлениям. При этом часть теплового излучения направлена вниз в сторону основания, на котором уложены горячие трубки. Тепловая энергия, бесцельно уходящая на нагрев бетонного основания, по расходу сопоставима с энергией, полезно отданной для обогрева помещения. Обустройство теплоизоляции в зоне греющего контура является важным этапом при создании эффективной обогревающей системы с водяными полами.
Теплоизолирующая подложка, которую используют при укладке гибкого контура с теплоносителем, выполняет три основные функции:
- теплоизоляцию горячей поверхности трубок греющего контура от холодной поверхности бетонного основания, не допуская перетекания тепловых потоков в его сторону (теплосберегающая функция);
- переадресацию потоков тепла, приходящих от греющего контура к основанию, в противоположном направлении – наверх, в сторону напольного покрытия (теплоотражающая функция);
- жесткую фиксацию гибких трубок в соответствии с выбранной схемой укладки («змейка», «улитка», комбинированные схемы), чтобы оптимизировать работу системы обогрева.
Укладка рулонного материала
Рулонный утеплитель кладут на основание, которое имеет ровную поверхность, и крепят к нему на клей либо двухсторонний скотч. Нарезать рулон на полоски можно с помощью обычных ножниц. Учитывая деформацию утеплителя из-за расширения бетонной стяжки, прослойку из фольги укладывают, заходя на стенку.
Важно! Фольгу кладут вверх той стороной, которая выполнена из металла, потому что таким образом отражение тепла будет максимальным
Маркировка разметки для монтажа на рулонном материале упрощает прокладку труб, определяя расстояние между ними. Как правило, края утеплителя оснащены припусками из специальной пленки, которая дает возможность состыковать два полотна между собой
Во время укладки материала стоить обратить внимание на температурные швы. Все соединения подлежат проклейке с помощью строительного скотча
При укладке пробкового материала надо тщательно устроить пароизоляцию и гидроизоляцию.
Обзор производителей и моделей
Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.
Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки « Oventrop». В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.
Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.
Среди российских производителей наиболее известна продукция компании Энергофлекс. Модельная линейка включает несколько наименований: пенополистирольные плиты с фольгированным покрытием, тонкий рулонный утеплитель с фольгой, плиты из пенополистирола с бобышками. На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.
Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.
Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.
Основные виды утеплителей, подходящих для монтажа системы водяного пола. Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения (+)
Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкциюПодбор теплоизоляции в немалой степени определяется тем, для какого отопления (основного или дополнительного) она предназначается (+)Рулонный утеплитель самый простой и недорогой вид теплоизоляции, однако он может применяться только при определенных условиях.Плиты выпускаются толщиной 2.5 см. Ширина матов составляет 100 см, длина рулона – 5 метров. В некоторых моделях на край панелей нанесен самоклеющийся слой для удобной стыковки матовВ производстве матов используется пенополистирол с плотностью не менее 40 кг/м3, который прекрасно справляется с любыми нагрузками.Высота выступов – 20-25 мм, что вполне достаточно для прокладки труб диаметром до 20 мм, которые обычно используются для теплого пола. Общая толщина утеплителя в зависимости от модели составляет 40-50 мм. На приведенной схеме видно, из каких величин складывается общая толщина слоев водяного пола, и какую высоту помещения может он забрать
Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материалаЗамковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропиленаДля скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между нимиПлиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции.Плиты имеют размер 145 х 85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб.Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 смМаты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм
Критерии выбора
Приобретая электрические маты теплого пола необходимо учитывать такие факторы:
Тип кабеля в устройстве. Для жилых помещений рекомендуется установка двухжильных матов. При этом такого типа устройство имеет довольно просто способ монтажа, произвести который можно самостоятельно. Одножильные нагревательные маты имею более низкую стоимость. Их укладка обычно выполняется в подсобных помещениях, где в качестве финишного покрытия используется кафельная плитка. Особенности помещения. Для комнат с высоким уровнем влажности требуются специальная категория нагревательных матов. Особенностью их является усиленная изоляция провода и всех находящихся в системе контактов. Информацию о характеристиках и назначении можно найти в прилагаемой к изделию инструкции. Мощность оборудования
При выборе такого показателя берется во внимание толщина материала, который будет использоваться как финишное покрытие. Также учитывается назначение системы отопления и общая теплоизоляция помещения. Если облицовочный материал для пола имеет толщину более семи миллиметров, то мощность устройства должна быть свыше 150 ватт на метр квадратный
Если облицовочный материал для пола имеет толщину более семи миллиметров, то мощность устройства должна быть свыше 150 ватт на метр квадратный.
Перед покупкой нагревательных матов рекомендуется проверить на целостность все оборудование теплого пола. На кабеле не должно быть никаких разломов и трещин. Если приобретать систему в специализированных магазинах, то к ней прилагается гарантия и сертификат качества.
Советы по выбору
Наиболее важные показатели утеплителя — уровень гидроизоляции, стойкость к динамическим и статическим нагрузкам
Важно также подобрать правильный диаметр труб и учесть особенности комнаты, где будет располагаться система отопления
Рулонные изделия не рекомендуются для монтажа на цокольных этажах, так как имеют низкое значение гидроизоляции. При использовании этого материала в многоквартирных домах существует риск затопить соседей при протечке труб, ведь маты не смогут удержать воду. Фольгированные и листовые маты хорошо блокируют влагу и сохраняют тепло в помещении.
Высокие нагрузки выдерживают профильные изделия на основе пенополистирола с показателем плотности 40 кг/м³. Этот параметр также имеет высокое значение у плоских и фольгированных матов.
Если конструкция водяного теплого пола уже занимает достаточно места по толщине, то следует выбирать более тонкие маты, например, рулонные варианты, чтобы вся система не занимала слишком много пространства комнаты.
Как произвести монтаж кабельного мата
В состав электрических систем теплого пола входит три составляющих:
- греющий элемент;
- терморегулятор;
датчик температуры.
Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.
Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.
Плюсы и минусы нагревательных матов
Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.
Технические характеристики кабельных матов
Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.
Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.
Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.
Установка датчика температуры для кабельного мата
Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м
Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя
Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.
Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.
Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.
Подключение кабельного мата к термостату
Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.
Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.
Технология укладки: свод основных правил
Монтаж подложки не представляет какой-либо сложности, работу можно выполнить самостоятельно. Главное – следовать простым и понятным правилам.
Порядок укладки зависит от формы исполнения подклада: рулонная изоляция, отдельные модули или плиты-пазлы, фиксирующиеся между собой замковым соединением
Общие требования к монтажу подложки:
- Точный расчет. Заранее необходимо определить количество материала с учетом типоразмеров подклада. Оптимально, если изоляция размещается с минимальным числом стыков.
- Подготовка чернового пола. Основа должна быть ровной. Не стоит особо рассчитывать на способность плотного материала маскировать неровности – любое изделие со временем примет форму основы.
- Гидроизоляция. Подклады из натуральных компонентов (пробковая подложка, ДСП, ОСП) требуют предварительной укладки гидробарьера. Достаточно постелить плотный полиэтилен.
- Укладка. Рулонный, листовой материал раскатывается без натяжки, обязателен нахлест на стены. Расстановка плит происходит вплотную к вертикальным поверхностям, защищенным на 10 см демпферной лентой.
- Стыковка. Полотна рулонной изоляции соединяются внахлест и фиксируются между собой строительным скотчем. Плиты и маты группируются встык.
При обустройстве теплого пола под ламинат, надо учесть направленность панелей – они размещаются с рулонной подложкой взаимно перпендикулярно.
Типы утеплителей для теплого пола
В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.
При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:
- низкий коэффициент теплопроводности;
- сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
- стабильность формы;
- длительный срок эксплуатации.
Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.
Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.
Популярные материалы
Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.
Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.
Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.
Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:
- безопасностью – утеплитель экологичен и гипоаллергенен;
- хорошими показателями тепло- и звукоизоляции;
- устойчивостью к процессам гниения и разрушения грызунами;
- стабильностью геометрии;
- водонепроницаемостью.
Практически единственный недостаток натуральной пробки – высокая стоимость.
Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.
Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.
Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.
Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.
Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.
Основные характеристики утеплителей приведены в таблице:
| Утеплитель Показатели | Пенополистирол | Минвата фольгиров | Пробка | Пенофол | Лавсановая пленка |
|---|---|---|---|---|---|
| Теплопроводность, Вт/м·К | 0,0336-0,035 | 0,035-0,045 | 0,036-0,042 | 0,037 — 0,052 | 0,031-0,037 |
| Влагопоглощение % | 0,2-0,4 | 0,1-0,2 | 1 | 0,35-0,7 | 0,1-0,2 |
| Паропроницаемость, мг/м·ч·Па | 0.05 | 0,49-0,60 | 0,2-0,6 | 0.001 | 0.001 |
| Горючесть, класс | Г1-Г4 | НГ | Г1 | Г1 | Г1 |
| Срок службы, лет | 50-100 | более 50 лет | 20-25 | ||
| Диапазон рабочих температур, °С | -50 – +85 | от -200 до +700 | от -200 до +130 | от -40 до +95 | -60 — +100 |
| Коэффициент звукопоглощения, % | 85-90 | 52 | |||
| Шумопоглощение, дБ | 23-28 | 10-12 для черной, 16-20 для белой | 20-32 | ||
Настильные системы монтажа теплых водяных полов
Полистирольная и деревянно-модульная системы обустройства
При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

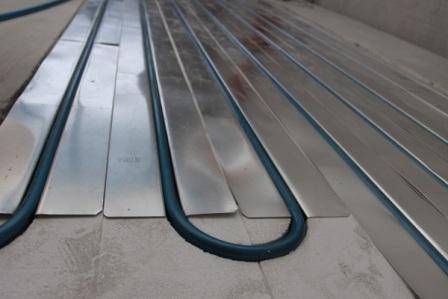

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.
Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.
Реечная система монтажа
При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.
Монтаж коллектора
Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.
Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан
Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной
Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.
Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.
Заключение
При всем уважении к самостоятельно принятому решению, выбирая для монтажа теплых водяных полов минеральную вату или пенопласт, лучше всего отдать предпочтение готовым изделиям. Профильные, плоские и вдобавок ко всему, ламинированные маты значительно ускорят весь процесс работы, обеспечат надежность всей конструкции слоеного пирога на весь срок эксплуатации теплых полов в вашем доме.
Используя теплоизоляцию для монтажа, вы добьётесь практически полного отсутствия тепловых потерь при работе отопительного контура. Не жалея средств, вложив один раз деньги в современные, качественные материалы, вы обеспечите себя на долгие годы надежной отопительной системой. Вам не стоит бояться ситуации, когда вы можете залить соседей этажом ниже. Все тепло, излучаемое отопительным контуром, будет идти по направлению вверх, равномерно нагревая всю поверхность пола.
Ламинированные плиты одинаково подходят для мокрой и сухой стяжки. Выбор толщины матов определяется толщиной будущей стяжки и типа напольного покрытия.
В ряде случаев, при достаточном утеплении чернового пола для квартир можно использовать изделия с бобышками. Когда для вас актуально сохранить высоту потолков в ванной комнате или на кухне, такие изделия будут очень удобны и полезны.
Общие рекомендации по выбору и укладке матов для теплого пола
Хотя стоимость матов – достаточно умеренная, все же не стоит выбрасывать день на ветер, приобретая низкокачественную продукцию. При выборе матов следует соблюдать несколько простых правил:
Если есть возможность выбора, безо всякого сомнения, следует отдать предпочтение матам с фольгированным или ламинирующим верхним слоем
Как уже говорилось, это сразу решит вопрос гидроизоляции перед заливкой стяжки, а кроме того, повысит эффективность системы подогрева пола.
Обращайте внимание на соответствие параметров мата планируемому диаметру труб контура и шагу его укладки – здесь не исключаются несовпадения.
Толщина утеплительной части мата выбирается в зависимости от степени утепленности полов. При этом обязательно принимается в расчет толщина будущей стяжки и финишного покрытия пола – чтобы не превысит допустимый предел понятия высоты поверхности
Если пол не нуждается в особом утеплении, то можно приобрести профильные маты с бобышками, минимальной толщины, практически без термоизоляционного слоя – только для облегчения процесса укладки контуров.
Выпускаются профильные маты и вовсе без утеплительного слоя — просто для упрощения процесса укладки контуров
Мастерских по выпуску изделий из пенополистирола – немало в любом регионе. Если в планах приобрести действительно качественную продукцию известного производителя, то имеет смысл потребовать от продавца соответствующие документы, подтверждающие оригинальность изделий. Так будет намного меньше шансов прибрести пенопластовые «самоделки» непонятного качества, изготовленные в какой-нибудь полукустарной мастерской.
При настиле матов необходимо соблюдать определенные требования:
Какой бы мат ни применялся, под него обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа
Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура. По всему периметру комнаты обязательно проклеивается демпферная лента
Демпферная лента по периметру помещения и на деформационных разрывах
Маты укладываются на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией мата).
Один из вариантов замкового соединения матов
- Иногда тонкие и лёгкие маты могут потребовать фиксации их к полу. Это можно провести с использованием клея. Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата.
- Если применяются плоские маты (плиты), не имеющие замковый соединений, то их также целесообразно приклеит к поверхности пола. Кроме того, стыки между ними необходимо проклеить сверху водостойким скотчем. Если маты имеют фольгированную поверхность, то и скотч лучше применить также с фольгированным покрытием.
Переходить к укладке труб контура теплого пола можно только после полного закрытия всей поверхности помещения матами.
В завершение публикации – познавательный видеоматериал по укладке контуров теплого пола на профильные маты производства еще одной известной европейской компании – HENCO.
Выводы
- Монтаж теплых водяных полов нужно начинать с оценки ситуации и замеров. Необходимо решить, будет ли теплый пол основным или все же дополнительным видом обогрева помещения.
- К выбору лучшей подложки под теплый пол нужно подходить ответственно и исходя из характеристик помещения, учитывая не только площадь помещения и предполагаемую температуру, но и влажность и высоту потолков.
- Гораздо надежнее использовать те материалы, которые специально предназначены для теплого водяного пола. Такой подход не только сэкономит время, но увеличит срок службы и позволит экономить до 20% на энергию, затрачиваемую на обогрев помещения.
