Оконцевание многожильных кабелей
У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.
Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.
Технический процесс оконцевания можно посмотреть в роликах Обжим проводов. Гильзование провода или Опрессовка многожильного провода наконечником.
Применение
Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.
В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.
Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

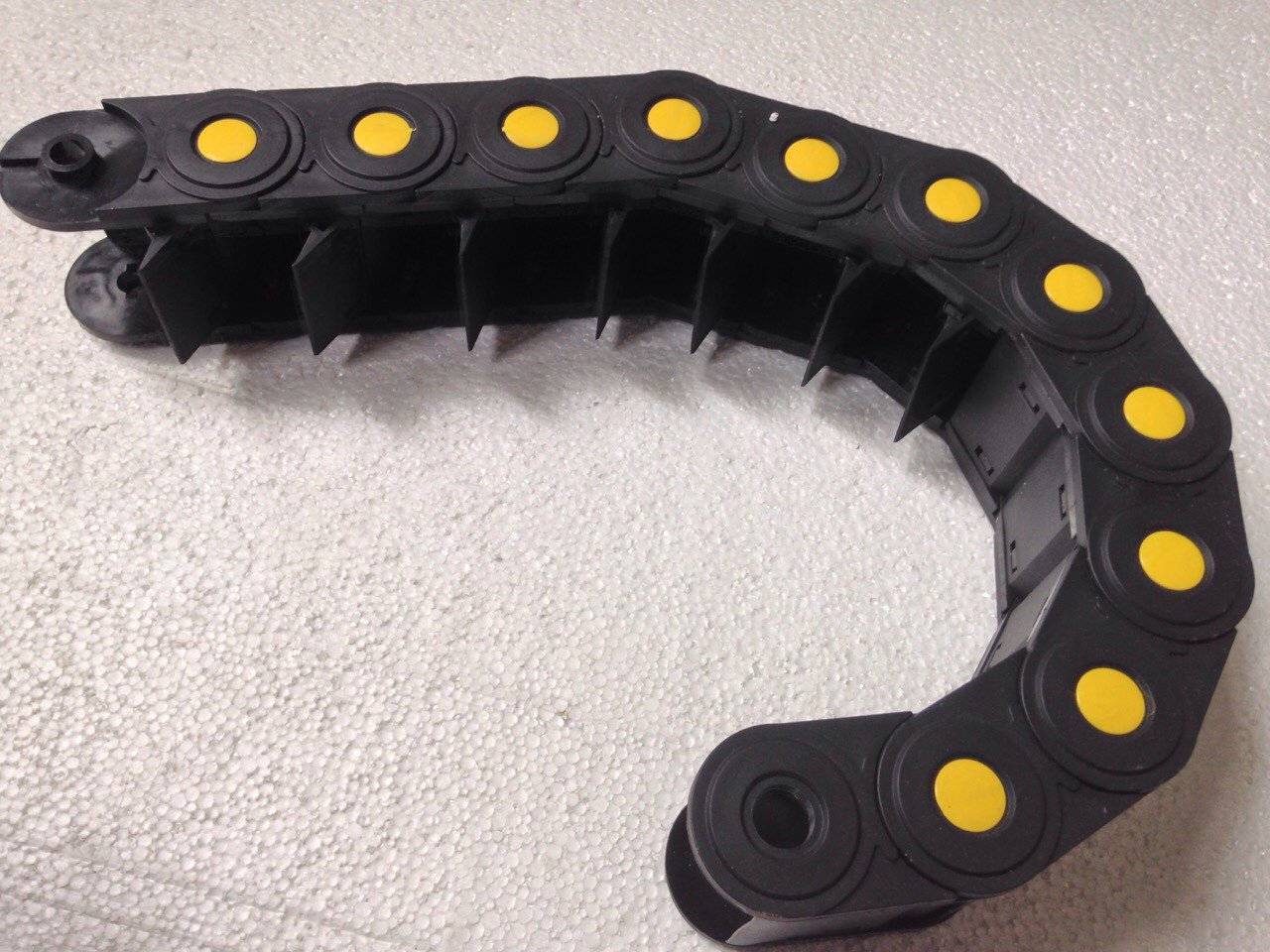

Кабелеукладчик
Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.
Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.
Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.
При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в
Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж
Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.
Из чего состоит провод или кабель?
Провод и кабель являются разными продуктами. Тем не менее, в каждом проводнике находится токоведущая жила. Она может быть оголена или покрыта с помощью однослойной или двухслойной изоляции. Вторая производится из диэлектрика, поливинилхлорида, каучука, фторопласта и полиэтилена. Есть ряд специфических изоляционных материалов, которые добавляют проводу разные свойства. Жилы готовятся из алюминия с медью. Последний металл более современный и надежный. Жилы отличаются по структуре. Они бывают однопроволочными и многопроволочными. Однопроволочные жилы более жесткие. В их составе находится цилиндрический с секторным прутом. Часто однопроволочными жилами называют монолитные проводники.
Многопроволочные жилы имеют повышенную гибкость или мягкость. В их конструкции находится много тонких проволок. Точное число зависит от модели.
Сравнение
Однопроволочный провод состоит из одной цельной жилы сечением от 0,5 до 200 квадратных миллиметров. В кабеле многопроволочного типа находится несколько проводников, которые переплетаются друг с другом. Их сечение в сумме равняется одной стандартной величине, указанной ранее. В конструкции кабеля вплетается нить. Она повышает гибкость изделия, как правило.
Материал
Вне зависимости от количества жил, при производстве кабельной продукции, используется как медь, так и алюминий. Реже встречаются комбинированные варианты. Тем не менее, по качеству медные изделия имеют повышенную функциональность.
Класс гибкости
В нормативной документации прописываются конструктивные параметры, которые имеет однопроволочный с многопроволочным кабелем. Для охарактеризования обоих разновидностей кабелей, необходимо знать их технические параметры. Класс гибкости применяется, чтобы описать устойчивость кабеля к деформации. К примеру, это необходимо в промышленности, чтобы создавать магистральную линию. Для этого используется кабель, имеющий первый класс гибкости.
Второй класс показывает более усиленную гибкость. Эластичность проводника увеличивается из-за использования нескольких проволок в составе. Третий-шестой класс отличается по числу и диаметру нитей. При этом ГОСТ прописывает предельный диаметр каждого проводника.
Каждая жила делается из материала, способного проводить ток с теплом. При превышении номинального значения кабеля в один квадратный миллиметров, провод изготавливается из меди. Медь позволяет делать жилы с любым классом гибкости. Провод из алюминия, имеющий 16 квадратное миллиметровое сечение характеризуется высокой гибкостью.
Изоляция
Изоляция каждого кабеля производится из диэлектрика. Он гарантирует человеческую защиту от тока. Как правило, изоляция состоит из следующего материала:
поливинилхлорида;
сшитого полиэтилена;
натурального, синтетического каучука;
фторопласта;
бумажного изоляционного материала.
Принимать решение о том, что лучше выбрать: одножильный или многожильный кабель, необходимо, отталкиваясь от изоляции
Также важно знать проводниковое сечение
Сечение
Площадь сечения является основным техническим параметром в кабельной продукции. От него зависит возможность эксплуатации кабеля в конкретной ситуации. Сечение влияет на предельно допустимую нагрузку, которое оказывается на изделие. Для вычисления допустимой нагрузки, необходимо обратиться к техническому паспорту изделия. Сила тока считается делением общей мощности электрических приборов на 220.
Плюсы и минусы
Одножильные кабели обладают минимальным сопротивлением. Они стоят дешевле многожильных. Тем не менее, последние удобны для электромонтажа в квартире. Их можно соединять скруткой, опрессовкой и специальными клеммами. Их можно использовать в высокочастотных цепях. Срок их эксплуатации достигает от 15 до 40 лет. Их просто укладывать на сложных электротрассах, они обладают высоким уровнем проводимости. У них низкая нагреваемость благодаря большой площади. Они отличаются надежностью и низкими энергопотерями. Тем не менее, постоянное физическое воздействие плохо влияет на срок службы.
Разница между кабелем и проводом
Отличие кабеля от провода
Кабель – пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.
Провод – это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.
Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.
Внешняя оболочка
Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.
Расшифровка значений
Маркировка кабеля и провода отличается буквами и цифрами.
Названия проводов содержат следующие значения:
- буква «А» впереди указывает, что это алюминиевый провод;
- «П» – медный провод;
- «ПП» – 2 или 3 плоские медные жилы;
- следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
- «Н» – дополнительная защита негорючим наиритом, «В» – винилом;
- «Г» – буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
- «ТО» – противогнилостное покрытие.
Маркировка силового кабеля
При маркировке кабелей ГОСТом установлен следующий порядок:
- Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
- Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
- Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
- Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
- Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.
Сфера использования
Кабель 5 категории
Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение – главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.
По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:
- Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
- Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
- Устройства связи встречаются в системах сигнализации и проводной связи.
- Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
- Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.
Провод ПУГНП
По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.
- Для стационарной прокладки в закрытых помещениях подойдут провода – ПУГНП, ПУНП, АПУНП, ПВС.
- В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия – ПВ-1, ПВ-3, АПВ, МКЭШ.
- В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
- Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
- Слаботочной связи – ПРППМ, ТППэп, ТРП.
Срок службы
Средний срок службы кабеля составляет 30 лет, провода – от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.
Этапы монтажа
Одножильный или двужильный тёплый пол можно смонтировать самостоятельно.
Монтаж происходит поэтапно:
- рассчитывают мощность нагрева для данной площади;
- выбирают оптимальную модель, учитывая чистовой пол и площадь покрытия тёплым полом;
- подготавливают план по укладке кабелей;
- определяют места установки датчика и терморегулятора, а так же их подключения к источнику электропитания.
Основной показатель системы обогрева — энергопотребление. Его определяют по мощности выбранной модели. Зависит она и от толщины защитной бетонной стяжки.
В жилых помещениях верхний слой бетона доходит до 100 мм. Если черновой пол повышенной влажности, высота пола будет больше за счёт дополнительной гидроизоляции.
Структура проводов
Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.
Одножильный провод или многожильный: классы гибкости проводов
- Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
- Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.
Таблица номинальных параметров проводов первого класса гибкости
- К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
- Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.
Таблица номинальных параметров проводов пятого класса гибкости
- А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
- Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.
Таблица номинальных параметров проводов третьего класса гибкости
Многожильный алюминиевый провод
Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.
Что такое одножильный и что такое многожильный провода
В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.
Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)
Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.
Это интересно: При отключении счетчика обестачиваются все квартиры на этаже
Выбираем между одножильным и многожильным проводом
Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.
Достоинства одножильных проводов
Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.
Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.
Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку
В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.
Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):
- Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
- Зажимные клеммы WAGO идеально подходят для одножильного провода.
- Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
- Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
- Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.
Достоинства многожильных проводов
Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».
Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.
Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.
Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.
Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.
При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.
Понятие и сфера применения
Собственно, основное различие между данными типами проводов четко прослеживается из их названия. Моножильный кабель имеет один монолитный токопроводник, поэтому общее сечение изделия соответствует паспортному. В то же время мультижильный провод сконструирован из нескольких, зачастую переплетенных между собой проволок. Для придания эластичности и гибкости в скрутку иногда вплетается нить, по структуре напоминающая капроновую. Сумма диаметров проводников мультижильного кабеля всегда равна паспортному значению сечения.
Одножильные и многожильные провода одинаково успешно применяются как в бытовых целях, так и на промобъектах. Моножила неплохо зарекомендовала себя в стационарной проводке как в заводских цехах, так и в квартирах в качестве провода для освещения и розеток. Профессиональный одножильный провод большого сечения может использоваться для отвода энергии, которая выработана генераторами, в сетях постоянного напряжения или для энергоснабжения контактных сетей электротранспорта (поездов, троллейбусов, трамваев).
Будучи более гибкими, эластичными и вибростойкими, мультижильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников, а также любой временной или мобильной электропроводки.
Для большей точности в использовании терминов уточним, что, говоря «одножильный» и «многожильный», обычно подразумевается моно- и мультипроволочная жила, проводящая ток. Это не совсем правильно, ведь понятия одножильный и многожильный относится только лишь к общему числу жил, а сами жилы вернее было бы называть одно- и многопроволочными.
Автор видеоролика Моножильный или мультижильный провод подробно рассказывает о данных разновидностях кабельных изделий.
Требования к электрическим параметрам
На период приемки и поставки кабели марок , КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН в течение 5 минут должны выдержать без погружения в воду, а одножильные и кабели марки КОГ-1 после пребывания в воде испытание переменным напряжением 2,5 кВ частотой 50 Гц. Кабели марки КГЭ должны выдержать испытание напряжением 15 кВ, а кабели марки КШВГТ-10 — 20 кВ переменного тока частотой 50 Гц в течение 5 минут.
Электрическое сопротивление изоляции в нормальных климатических условиях, пересчитанное на 1 км кабеля, при приемке и поставке должно быть не менее 50 Мом, для кабелей марки КШВГТ-10 не менее 100 Мом.
Виды соединения
Стыковку пайкой, прессованием уже рассмотрели. Другие способы:
- Болтовое, под шайбу: Луженый многожильный и монолитный концы изгибаются петлей, внутренний диаметр которой равен диаметру болта;
- На болт, поочередно чередуя, надевается: стальная шайба – петля — опять шайба — петля вторая — последняя шайба;
- Удерживается этот пирог гайкой через шайбу — гровер, не дающей ослабиться скрутке.
Клеммное, винтовое. Подготовленные концы вставляются в гильзу клеммной колодки, зажимаются двумя винтами. Если позволяет размер клеммной трубки, жилы предварительно скрутить. Подобное используется в клеммной распределительной коробке, где гайка запрессована в корпусе коробки, есть винт с шайбой.
Самозажимное пружинное. Модный быстрый способ. Подготовленный конец вставляется в гнездо, где он зажимается специальной пружиной намертво. Гнезда соединяются между собой пластиной, которая обеспечивает контакт. Для создания быстроразъемного стыка используются клеммы WAGO c фиксирующим рычагом, откинув который можно извлечь провод;
Сварное, сварочным аппаратом или инвертором. Лужение или прессовка конца не даст проволочкам многожильного проводника распушиться, обеспечит участие их всех в создании контакта.
В заключение необходимо сказать, что соединение проводов простой скруткой не разрешено ПУЭ. Использовать ее рекомендуют как можно реже, для временного включения не очень ответственных мест сети.
Конструкция одножильных и многожильных проводов
Одножильные и многожильные провода имеют одни типоразмеры. Например, каждого вида можно приобрести 1,5 мм2, 2,5 мм2 и 4 мм2 – сечения, которые используются для домашней проводки. Конечно, 4 мм2 используется реже, так как это большие денежные затраты, но все же есть владельцы домов, который с запасом на будущее кладут у себя дома такой провод.
Идентичные сечения одножильных и многожильных проводов выдерживает одинаковую нагрузку (если сравнивать один и тот же материал, например, медь). В плане сопротивления немного выигрывает одножильный провод, но это не критично в условиях домашней проводки.
У каждого типа провода есть свои плюсы и минусы. Мы рассмотрим их применительно к домашней скрытой проводке, поэтому плюсы некоторых изделий в данном случае могут стать минусами и наоборот. Что мы имеем ввиду? Давайте разбираться.
Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется
Из чего состоит провод или кабель
Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:
- Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
- Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.
Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.
Обозначение по ГОСТ
Во-первых, определимся с названием.
Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:
Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.
Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).
Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).
Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.
Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.
Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:
плас class=»aligncenter» width=»500″ height=»244″
резины или каучука
металла
СПЭ – сшитого полиэтилена
Самыми современными марками считаются кабели из сшитого полиэтилена.
То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.
Кабель: виды и сферы применения.
Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.
Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.
Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий. Особенно это касается провода с большим сечением жил. Как правило, на изготовление гибких кабелей идет проволока из чистой либо луженой меди. Все зависит от необходимых параметров гибкости, чтобы при изгибании кабель не переломился (класс гибкости должен быть не менее 5-го).
Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.
Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера. Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.
Медные кабели бывают разных видов:
- Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
- Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
- Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
- Кабели для передачи данных с защитой сигнала от внешних помех.
- Кабели для частотных преобразователей и сервоприводов.
- Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).
- Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
- Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.
И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.
Моножила или многожилка
Срок службы мягкого провода типа ПВС или аналогичных — меньше чем одножильного — типа ВВГ или нум, не из за того что у них хуже изоляция , а чисто из за своего предназначения. Суть данного заблуждения в том, что провод гибкий (например ПВС) предназначен для подсоединения электроприборов посредством гибкого шнура, то есть он дает возможность перемещать подключаемый прибор без особых ограничений и делать это много раз без риска переломить проводник. Кабель с моножилой не может обеспечить такую гибкость как ПВС, мало того, он попросту переломится из за частых перегибов, поэтому такой кабель (с моножилой) нельзя использовать например для подключения утюга. Далее — малый срок службы кабеля ПВС обусловлен тем, что при использовании по назначению (в качестве гибкого шнура) несмотря на свою повышенную гибкость он всеравно будет подвержен механическому износу, и изоляция, и жилы рано или поздно повредятся. Но если его использовать при стационарном монтаже, то он не будет подвержен механическому износу и срок его службы будет не меньше того же ВВГ. Поэтому миф о том что срок службы гибкого кабеля именно при стационарном монтаже — меньше чем у кабеля с моножилой — это всего лишь заблуждение которое происходит от простого непонимания сути вопроса. Скажу больше — кабель с многожильными проводниками обладает и рядом преимуществ перед кабелем с моножилой: 1.
