Буквенное обозначение узо на электрических схемах
Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.
Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.
Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.
Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.
Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.
То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.
Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.
Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».
Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.
Какие можно сделать выводы из вышеописанного?
| Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011. |
Как обозначается узо на однолинейной схеме – пример реального проекта
Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.
Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:
Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:
Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:
Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.
Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.
{SOURCE}
Применение
Выключатели нагрузки применяются в распределительных сетях с целью коммутации линий, силовых трансформаторов, работающих при номинальных напряжениях. Устройства могут использоваться для включения/отключения дополнительных нагрузок, но они не предназначены для защиты от коротких замыканий, за исключением тех конструкций, в которых установлены плавкие предохранители (см. рис. 1).

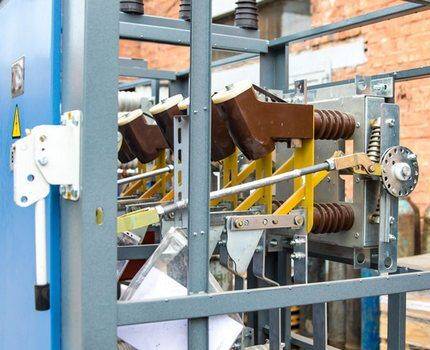

Рис. 1. ВН с предохранителями
Такими разъединителями мощности оборудуются высоковольтные линии на 6 – 10 кВ, для токов, не превышающих 400 – 600 А. Для коммутации и защиты более мощных линий электропередач применяются релейные устройства. В маломощных сетях допускается использование ВН без предохранителей.
Существуют компактные выключатели нагрузок до 100 А, которые легко монтируются в распределительных устройствах. Такие рубильники внешне похожи на конструкцию автоматического выключателя (см. рис. 2) и устанавливаются на входах сетей многоквартирных и частных домов. Они управляются только вручную и не отключаются при достижении тока срабатывания защиты.
Рис. 2. Маломощные выключатели нагрузки
Расчёт номинала вводного автоматического выключателя
Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.
Для частного дома 380 В 15 кВт
Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.
Пример расчета:
Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:
I=15000/380 = 39, 47 A.
Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.
Iн=39,47х0,85 = 33,55.
Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.
Для квартиры 220 В
Для квартир с напряжением 220 В расчет вводного автомата аналогичен выбору автомата для частного дома. Единственное различие заключается в том, что изменится мощность и напряжение сети.
Пример расчета:
Допустим, что сумма мощностей будет равняться 10 кВт, поправочный коэффициент примем 0,85, а напряжение, как мы уже знаем, равно 220 В. Тогда:
Iн=10000/220*0,85= 45,45х0,85 = 38,63.
Исходя из полученного значения и округляя номинал к наименьшему, выбираем автоматический выключатель 32 А.
Монтаж автоматических выключателей
Автоматические выключатели – это электрические аппараты, которые обеспечивают защиту электрической сети от перегрузки. Точнее говоря, в случае, если по электрической проводке потечёт ток, сила которого в несколько раз превышает допустимые значения, то автоматический выключатель обесточит электрическую проводку.
Естественно, электрическая проводка может быть выполнена проводом различного сечения. А это означает, что необходимо корректным образом осуществлять выбор автоматического выключателя. Тем не менее, вне зависимости от технических характеристик, этот электрический аппарат устанавливается предельно просто. Во всяком случае, процесс монтажа не требует специализированного оборудования.
Практические советы в отношении монтажа
Технически процесс установки автоматического выключателя осуществляется следующим образом:
- в щите должно быть достаточное количество места для монтажа;
- подводится провод сверху автомата, снизу подключается нагрузка;
- с проводов снимается верхний слой изоляции для обеспечения необходимой гибкости при подведении;
- для непосредственного подключения проводника к электрическому аппарату, необходимо оголить его (проводника) конец на 5-10 мм;
- оголённый конец проводника зажимается болтовым соединением внутри аппарата.
Категорически запрещается сильно пережимать провод (неважно какой). Это может привести к деформации самого корпуса электрического аппарата. В результате во время эксплуатации могут возникнуть проблемы
В результате во время эксплуатации могут возникнуть проблемы.
Также отметим, что монтаж современных автоматических выключателей осуществляется на DIN-рейку. Это самый быстрый и с электрической точки зрения верный способ подключения.
Применение автоматических выключателей в быту
Безусловно, означенные электрические аппараты активно используются не только на промышленных предприятиях, где располагаются целые производственные мощности, оснащённые электрическими машинами и т.д.
Даже в быту используются автоматические выключатели небольшой мощности. Именно они обеспечивают сохранность электрической проводки квартиры в случае возникновения короткого замыкания.
Ведь в этом случае сила тока в сети резко увеличивается, что неминуемо приводит к перегреву электрического проводника. Однако, корректно подобранный по техническим характеристикам аппарат, автоматически отключит либо всю квартиру, либо конкретную линию проводки от электропитания.
В видео демонстрируется установка и подключение автоматического выключателя:
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель в таблице.
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 мм² | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 мм² | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 мм² | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 мм² | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 мм² | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28, 25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Выбор
Критерии выбора автоматических выключателей:
- Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
- Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
- Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.
Схема подключения автоматов к проводке типовой квартиры
На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.
На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.
- Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
- Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.
Автоматы с разным количеством полюсов
Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).
Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты)
У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.
Критерии выбора автоматических выключателей
Разобраться с тем, какие защитные выключатели необходимо приобрести, не так сложно. При подборе автоматов рассматриваются несколько аспектов:
- число полюсов;
- номинальное напряжение;
- рабочая сила тока;
- класс устройства;
- отключающая способность.
Секреты выбора автоматического выключателя
Количество полюсов
В электросетях с одной фазой применяются защитные устройства с одним или двумя полюсами. Если рассматривать бытовой сектор, то первые обычно используются для установки на осветительные линии и на розеточные группы в помещениях с нормальными условиями эксплуатации. Выключатели, имеющие 2 полюса, ставятся во влажных помещениях (санузлы, бани и т.д.). Их рекомендуется также использовать для подключения бытовых электроприборов, имеющих высокую мощность (духовой шкаф, стиральная машина и т. д.).
Для трехфазных сетей применяется автоматика с 3 и 4 полюсами.
Номинальный рабочий ток
Чем выше это значение, тем большее число потребителей можно подсоединить к выключателю. Автоматика обязана разомкнуть цепь до того момента, когда ток превысит возможности электропроводки. Соответственно, номинальный ток изделия должен быть немного меньше, чем максимальный ток, выдерживаемый линией. Технология определения номинала автомата:
- рассчитывается сечение проводки;
- по таблице находится максимальный показатель тока, выдерживаемый кабелем;
- выбирается устройство с номиналом, ближайшим к полученному показателю, но имеющим немного меньшее значение.
Номинальный рабочий ток В домах и квартирах обычно устанавливаются приборы с номинальными значениями: 16, 25, 32, 40, 63 А.
Класс устройства
Сегодня выпускаются защитные выключатели следующих типов:
- В – для электролиний большой протяженности, к которым не подключаются бытовые электроприборы (например, освещение в подъездах).
- С– для жилых объектов.
- D – для гаражных боксов и мастерских.
- ТМ-D – для промышленных строений.
Отключающая способность
Защитное устройство обязано срабатывать при возникновении в сети короткого замыкания. Обычно для городских квартир этот показатель выбирается равным 6 кА, для деревенских домов или дач достаточно тока отключения 4,5 кА.
Маркировка автоматического выключателя
При неверном выборе защитной автоматики есть риск возникновения неприятных, а подчас и опасных ситуаций: выключатель начнет срабатывать при подключении к сети бытовых электроприборов, электрическая проводка может не выдержать токовых нагрузок, срок эксплуатации автоматов значительно сократится и т. д.
Главное отличие «автомата» от рубильника (переключателя)
Рубильник, или силовой разъединитель – это обычный выключатель, только мощный. Его задача просто отключить питание на линии. В схеме устройства нет фактически ничего, кроме контактов, его конструкция долговечная и простая. Конструкция «автоматов» более навороченная, ведь функционально это более сложный прибор с большей областью ответственности. Автоматический выключатель – выполняет защиту электрической цепи от перегрузок и сверхтоков короткого замыкания и рассчитан на определенное количество циклов включения-выключения (зависит от производителя, серии и модели). Например, износостойкость прибора BZMB1-A100 от Eaton (Moeller) составляет до 10 000 циклов.
Когда существует потребность включать и отключать электросеть ежедневно, а то и по несколько раз в день, использование «автомата» нерационально. Клацая вручную чувствительным оборудованием как простым выключателем, Вы исчерпаете ресурс его работы раньше срока и не по назначению. Ведь главная функция прибора – автоматически сработать в аварийном режиме.
Зачем же тогда нужны модульные рубильники?
Причина №1 — безопасность
Выключатель нагрузки имеет прямую механическую связь ручки и контактов. Это значит, что положение ручки строго соответствует положению контактов. В автоматах такой связи нет, соответственно в случае, если контакты приварились, модульный автомат позволит себя «выключить», но контакты останутся замкнуты.

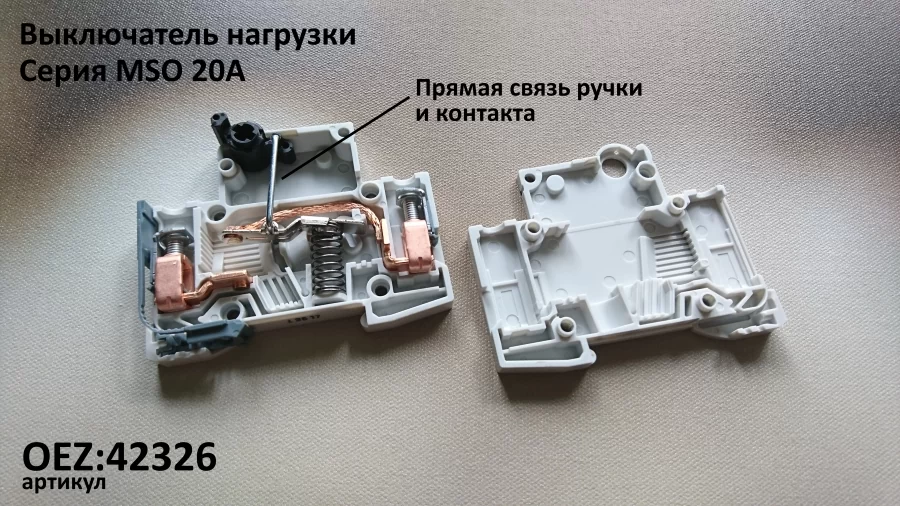

Разбираем выключатель нагрузки серии MSO
Автоматические выключатели с индикатором положения контактов частично решают эту проблему, но только если человек заранее знает, что именно этот индикатор показывает. Даже если на рукоятке есть надпись «ON» и «OFF» — это может быть просто индикатор положения ручки, но не контактов. Поэтому рассчитывать на этот функционал не стоит.
Также существуют выключатели нагрузки специального исполнения, например, с рукояткой красного цвета. Такие выключатели предназначены для ручного отключения всех нагрузок на время обслуживания или аварийной ситуации. Красный цвет ручки нужен, чтобы в трудной ситуации подсказать пользователю какой аппарат отключать первым. Выключатель нагрузки может быть снабжён красной поворотной рукояткой на основании жёлтого фона, а сам механизм рукояти вынесен на дверь шкафа и блокировать открытие дверцы до тех пор, пока выключатель нагрузки включен.

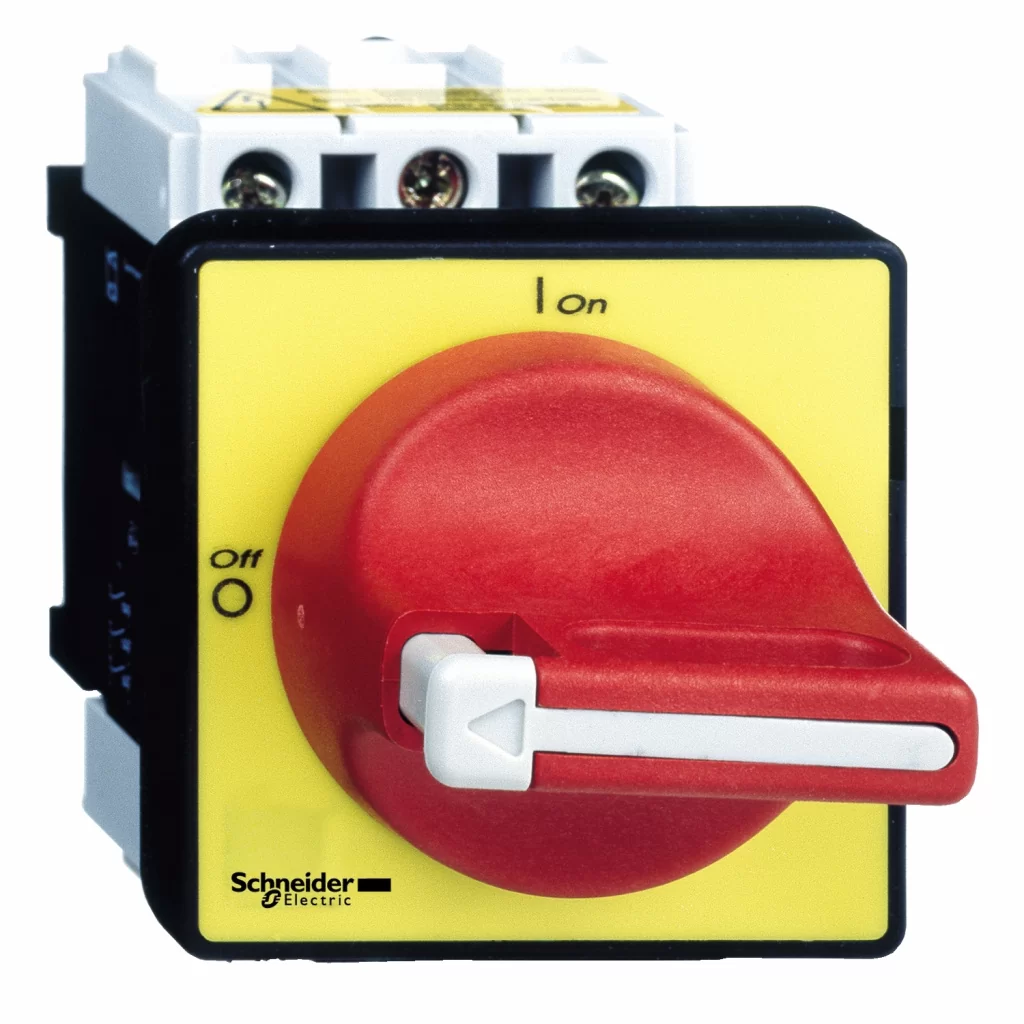

» > Аварийный выключатель нагрузки 40 А, с рукояткой красного цвета на жёлтом фоне
Причина №2 — сэкономить (да, да, сэкономить!)
Чтобы выдержать требования селективности — когда номиналы вводного автомата и автомата отходящей линии близки (отличаются менее чем на 20%) приходится использовать специальные автоматы с регулируемой задержкой на отключение, завышать номинал вводного автомата или использовать автоматы со специальными кривыми отключения. Такой подход приведёт к более существенному удорожанию, чем покупка выключателя нагрузки, конечно, если использование выключателя нагрузки допустимо по условиям эксплуатации. Например, модульный выключатель нагрузки можно установить в качестве вводного аппарата в распределительном щитке. Конечно, если щиток подключен к ГРЩ, автомат в котором, рассчитан не только на защиту линии, но и на защиту шин внутри подключенного к нему щитка.
Главное отличие «автомата» от рубильника (переключателя)
Рубильник, или силовой разъединитель – это обычный выключатель, только мощный. Его задача просто отключить питание на линии. В схеме устройства нет фактически ничего, кроме контактов, его конструкция долговечная и простая.
Конструкция «автоматов» более навороченная, ведь функционально это более сложный прибор с большей областью ответственности. Автоматический выключатель – выполняет защиту электрической цепи от перегрузок и сверхтоков короткого замыкания и рассчитан на определенное количество циклов включения-выключения (зависит от производителя, серии и модели). Например, износостойкость прибора BZMB1-A100 от Eaton (Moeller) составляет до 10 000 циклов.
Когда существует потребность включать и отключать электросеть ежедневно, а то и по несколько раз в день, использование «автомата» нерационально. Клацая вручную чувствительным оборудованием как простым выключателем, Вы исчерпаете ресурс его работы раньше срока и не по назначению. Ведь главная функция прибора – автоматически сработать в аварийном режиме.
Расчет автомата для электродвигателя
Еще недавно для защиты электрических моторов использовалась следующая схема: внутри пускателя устанавливался тепловой регулятор, подключенный последовательно с контактором. Этот механизм работал таким образом. Когда через реле в течение длительного времени проходил ток большой величины, происходил нагрев установленной в нем биметаллической пластины, которая, изгибаясь, прерывала контакторную цепь. Если превышение установленной нагрузки было кратковременным (как бывает при запуске двигателя), пластинка не успевала нагреться и вызвать срабатывание автомата.
Внутреннее устройство автомата защиты двигателя на видео:
Главным минусом такой схемы было то, что она не спасала агрегат от скачков напряжения, а также дисбаланса фаз. Сейчас защита электрических силовых установок обеспечивается более точными и современными устройствами, о которых мы поговорим чуть позже. А теперь перейдем к вопросу о том, как производится расчет автомата, который нужно установить в цепь электромотора.
Чтобы подобрать защитный автоматический выключатель для электроустановки, необходимо знать его времятоковую характеристику, а также категорию. Времятоковая характеристика от номинального тока, на который рассчитан АВ, не зависит.
Чтобы автоматический выключатель не срабатывал каждый раз при запуске мотора, величина пускового тока не должна быть больше той, которая вызывает моментальное срабатывание аппарата (отсечка). Соотношение тока запуска и номинала прописывается в паспорте оборудования, максимально допустимое – 7/1.
Производя расчет автомата практически, следует использовать коэффициент надежности, обозначаемый символом Kн. Если номинальный ток устройства не превышает 100А, то величина Kн составляет 1,4; для больших значений она равна 1,25. Исходя из этого, значение тока отсечки определяется по формуле Iотс ≥ Kн х Iпуск. Автоматический выключатель выбираем в соответствии с рассчитанными параметрами.
Еще одна величина, которую необходимо учитывать при подборе, когда автомат монтируется в электрощитке или специальном шкафу – температурный коэффициент (Кт). Это значение составляет 0,85, и номинальный ток защитного устройства при подборе следует умножать на него (In/Кт).
Что учитывать при выборе?
Планируя приобретение выключателя нагрузок, следует помнить, что аппарат в первую очередь предназначен не для защиты электроприборов, а для предохранения проводки от перегрева, прогорания и перенапряжения.
Чтобы покупка оказалась правильной, а устройство справилось с поставленными задачами, предварительно обязательно выясняют сечение входящего в квартирный или домовый щиток кабеля и уровень тока, на который он рассчитан.
Модули вакуумного типа завоевывают все большую популярность. Они имеют небольшие внешние габариты и за счет этого становятся удобны для встраивания в различные типы распределительных коробок
Когда эта информация получена, ее сопоставляют с заводскими характеристиками выключателя нагрузок. Показатель тока срабатывания у аппарата должен быть немного меньшим, нежели предельно допустимый ток для провода.
Вакуумные выключатели нагрузки – это прогрессивный вид сопутствующих электрических деталей. Он существенно повышает уровень базовой безопасности системы, не создает продуктов горения и не выбрасывает их в атмосферу
Если пропускная способность кабеля гораздо выше, чем ток потребления нагрузки, рассматривают покупку автоматического модуля под нагрузку.
Чтобы определить нужные параметры устройства, сначала суммируют мощность всех, имеющихся в жилом помещении электрических приборов. К полученной сумме добавляют от 5 до 15% на запас и по формуле закона Ома определяют общий суммарный ток потребления. Затем покупают автомат, имеющий ток срабатывания чуть больший, чем рассчитанный.
