Устройство и способы установки молниеприемной сетки на кровле

Молниеприемная сетка на кровле и способы ее установки

Этапы установки молниезащиты

Составляется схема, каким образом будет располагаться на кровле молниемприемная сетка. Если предстоит создание зоны защиты от молнии на плоской кровле, шаг ячейки выбирается, исходя из категории молниезащиты и максимального значения радиуса катящейся сферы. Границей защитной зоны считается поверхность, которую могла бы очертить сфера радиуса R вокруг молниеотвода. Для I – IV категории защиты радиус в стандарте МЭК (Международной электротехнической комиссии) установили соответственно равным 20, 30 , 45 и 60 метрам. Шаг ячейки, с которым устанавливается молниезащитная сетка на кровле, при этом равен 5х5, 10х10, 15х15 и 20х20 метров. Например, когда молниезащита 3 категории, радиус катящейся сферы будет равен 45 метрам, а шаг ячейки 15 на 15 метров.

Если молниеприемную сетку монтируют на скатную кровлю, то ее размещают по коньку здания и по периметру поверхности крыши. Когда ячейки больше допустимых параметров, их разбивают на более мелкие прямоугольники или квадраты. Если сварка невозможна, прутки между собой соединяют при помощи крестовых или универсальных соединителей.

3.Подбираются держатели молниеприемной сетки. Например, для плоской кровли они выпускаются двух видов:

– пустые – их затем заполняют вручную морозоустойчивым бетоном, – с грузом – в пластиковом корпусе, уже залитые бетоном, весят такие держатели около одного килограмма каждый.

Устанавливают их с шагом от одного до двух метров. Проволоку при монтаже помещают в приемную часть и защелкивают, а держатель на месте удерживается за счет собственного веса. На скатных кровлях пруток вдоль конька прикрепляют с помощью конькового держателя.

4.Для монтажа соединений прутка на черепичных и шиферных крышах параллельно или перпендикулярно используют специально предназначенные для таких кровель держатели.

5.Устанавливают токоотводы. Промежутки между токоотводами и кольцевыми проводниками также зависят от категории молниезащиты. Минимальные расстояния для I – IV категории защиты соответственно составляют 10, 10, 15, 20 метров. Располагают токоотводы не ближе, чем 3 метра от входа в строение. Материал, из которого их изготавливают, как и диаметр поперечного сечения (8 миллиметров) аналогичны тому, что имеет пруток молниеприемной сетки. К фасаду токоотвод монтируют с применением фасадного держателя.

7.Монтируют дополнительное количество молниеприемников. Прежде чем произвести испытание молниезащиты, надо смонтировать дополнительные молниеприемники при наличии на кровле выступающих над ее поверхностью частей, таких как дымовая труба. С этой целью используют классические системы такие, как тросовая молниезащита и отдельно стоящие молниеприемники.

8.Составляют спецификацию. Для этого считают все элементы и заносят в спецификацию оборудования и материалов.

Виды защитных приспособлений

Эффективная молниезащита здания со скатной кровлей при небольшом угле наклона, так же как и для плоской кровли, чаще всего реализуется в виде металлической сетки, изготовленной из круглой стали, меди или алюминия диаметром 6-8 мм. Реже используют полосы из того же материала сечением 2,5 на 20 мм. Это недорогой, но надежный метод. Сооружение сетки должно соответствовать нескольким правилам:

• полосы укладываются строго перпендикулярно, образуя по возможности равносторонние ячейки;
• шаг ячейки сетки не превышает 10-12 м для жилого дома или гаража;
• соединение проводников выполняется сваркой или специальными болтовыми соединителями, разработанными для целей молниезащиты и заземления;
• если проводники молниезащитной сетки размещается не на поверхности, а в толще кровли, кровельные материалы, контактирующие с сеткой, должны выполняться из пожаробезопасных материалов;
• с целью заземления необходимо выполнить не менее двух токоотводов – проводников, соединяющих сетку с заземлителем.

Другой способ, используемый для скатной кровли со значительным углом наклона, представляет собой тросовый молниеприёмник – защитную металлическую проволоку или многожильный трос. Проводник закрепляется на коньковых держателях на высоте примерно 25 см.

Системы молниезащиты: активная и пассивная ↑

Пассивную систему молниезащиты используют уже на протяжении нескольких веков. У нее есть несколько разновидностей молниеприемников.

• стержневой штырь;
• тросовой молниеприемник;
• молниеприемная сетка.

Активная молниезащита – явление относительно новое, хотя довольно быстро набирает популярность. По конструкции молниеприемник такой системы – это мачта, установленная на кровле, на которую крепят молниеприемную головку.

активная молниезащита: описание

Отметим лишь два отличия этих систем.

• Зона защиты у стержневого молниеприемника по сравнению с активным той же высоты меньше в 4–5 раз.
• Времени на монтаж активной системы уходит в несколько раз меньше.

Молниезащита плоской кровли: особенности монтажа молниезащитной сетки

Человечество давно известна сокрушительная сила атмосферных разрядов и их последствия, представляющие серьезную опасность для жизни и имущества человека. В настоящее время, когда окружающая нас среда насыщена (и продолжает наполняться) современным чувствительным электронным оборудованием, она стала чрезмерно уязвимой к воздействию перенапряжений разного рода – атмосферных и коммутационных. Поэтому необходимость молниезащиты ни у кого не вызывает сомнения.

Принцип устройства системы защиты от молнии удивительно прост – встретить на подлете к крыше молнию и вынудить ее таким образом изменить первоначальное направление, чтобы она, пройдя по стене, ушла в землю. Именно поэтому молниезащиту устраивают из основных трех частей, собранных в точной последовательности: молниеприемник – токоотвод –заземлитель.

Устройства защиты для различных типов крыш, исходя из специфики материала для кровли может несколько и не совпадать. Молниезащита плоской кровли или крыш с небольшим уклоном организуется при помощи сетки, ячейка которой имеет определенный размер. Что же касается вентканалов, лифтовых и других надстроек или другого оборудования, вынесенного на крышу, то их защищают стержневыми молниеприемниками.

Почему нужна молниезащита ↑

Если говорить о последствиях грозовых разрядов, то в опасности находится не только само сооружение, но также оборудование, имущество и люди, находящиеся в здании.
Попадание молнии в незащищенную кровлю может вызвать:

• пожар;
• механические разрушения. Чаще всего это – разрушение или повреждение чердачной конструкции, поскольку остаточная влага в деревянных элементах мгновенно испаряется;
• поражение током человека и домашних питомцев;
• повреждение или поломка электронного и бытового оборудование. Ток молнии уходит в землю, выбрав кратчайший путь. Поэтому, если разряд поражает строение (трубу, антенну или конек) без молниезащиты на кровле, то, как правило, он растекается по электропроводке, проходящей под ребром конька. Ток молнии буквально в одно мгновение настолько сильно нагревает электропроводку, что она сгорает.

молниеприемная сетка на плоской кровле
molniepriemnaya-setka-na-sk

Защитные конструкции бывают различных типов. Один из самых распространенных вариантов – это молниеприемная сетка на кровле. Молниезащитную сетку чаще всего рекомендуют использовать на плоских кровлях или на крышах с небольшим (минимальным) уклоном ската. Хотя, не с меньшим успехом она может заменить вертикальный молниеприемник на двухскатной крыше чисто из эстетических соображений.

Сетчатую молниезащиту кровли можно размещать даже на электропроводных покрытиях, металлочерепице и профнастиле.

Монтаж молниезащиты

Пассивная защита имеет несколько вариантов реализации. Для конкретизации рассмотрим каждый из них на примере:

• молниезащита кровли из металлочерепицы,
• молниезащита диэлектрической кровли,
• молниезащита плоской кровли.

Молниезащита металлической кровли предоставляет наиболее богатый выбор способов. Самый простой, из них, это полное заземление кровли. Для этого необходимо прикрепить к крыше по два провода на каждый скат и опустить их в землю. Провода должны проходить в изоляции, в качестве которой подойдет металлопластиковая труба. концы провода следует зачистить и вкопать в землю на 1,5-2 м для одноэтажных домов, на 3-5 для двух и более этажей. Чем глубже, тем лучше.

Подобное заземление обеспечит минимальную силу лидера, даже если он возникнет, электрический ток мгновенно перейдет с крыши на провода и далее в землю

При выборе проводов важно помнить, что сила молнии от 10 000 В, до 100 000 В, поэтому провода нужно брать с расчетом на данное напряжение. Если нет возможности найти кабель с соответствующим сечением, то используют больше более тонких проводов

Крепить провода можно как при помощи крокодилов, так и сваркой.

Профнастил покрыт специальным защитным слоем, который служит изоляцией металла. Естественно, он не дает стопроцентной защиты, но можно конкретизировать места, в которых возникает лидер.

Важно понимать, что такой вариант подходит только в том случае, если между листом металла и деревянными перекрытиями есть слой негорючих материалов. При ударе молнии в конкретную точку, железо расплавится и его капли могут вызвать возгорание

Поэтому первым делом после удара молнии, идите и проверьте чердак на предмет пожара.

Для этих целей на крыше устанавливают дополнительные металлические конструкции, с толщиной не менее 10 мм, в идеале, для создания критической массы толщина уловителя должна быть в 4 раза больше, чем толщина металлочерепицы.

Уловитель заземлять бесполезно, учитывая силу тока, сконцентрированную в конкретной точке, любые провода расплавятся. Поэтому заземление осуществляется непосредственно через крышу.

Размер уловителя не менее 80х80 см. Оптимально устанавливать по 1 уловителю на каждые 10 кв. м кровли. Также, как и металлочерепица, уловитель расплавится от прямого удара, но капли попадут на покрытие и не причинят вреда. С другой стороны, данная конструкция портит внешний вид.

Для всех остальных видов кровли применяют молниезащитную сетку. Она бывает с разным ходом ячеек. Стандартные размеры – это 6х6 и 12х12 кв. м. В зависимости от типа кровли, угла наклона и кровельных материалов, могут быть и другие варианты шага.

Теоретически, сетка устанавливается под покрытием, чтобы не портить внешний вид. После попадания молнии, ударная волна повредит несколько рядов плитки. По этой причине сетку натягивают поверх кровельного материала. Для этих целей существуют специальные приспособления, которые позволяют выполнить работу без повреждения покрытия.

Молниезащита мягкой кровли осуществляется по такому же принципу. Сетка в обязательном порядке должна быть заземлена. При этом, на двухскатных крышах она устанавливается таким образом, чтобы скаты были разделены.

Иногда сетку заменяют ленточным молниеотводом. Это более простой и дешевый вариант. Кроме того, он не так портит экстерьер. Но на практике такие конструкции не обеспечивают надлежащей защиты и лишь слегка смягчают удар.

Устройство молниезащиты на плоской кровле – это более технологичный процесс. Любое возвышение на плоской поверхности провоцируют возникновение лидера и последующий удар молнии. Поэтому для плоских поверхностей обязательно нужно устанавливать молниеотводы.

Как сделать молниезащиту своими руками

Для самостоятельного монтажа используют типовой проект или разрабатывают его самостоятельно на основе нормативной документации. До начала работ следует просчитать расход материалов, определиться с типом заземления. Для сверления отверстий под фасадные крепления потребуется перфоратор.

Главное, в процессе работ точно следовать проекту и нормативным требованиям. В остальном монтаж конструкции сложности не представляет. В конце концов, первый молниеотвод был сделан Франклином еще в XVIII веке, причем буквально «на коленке».

Полезное видео по устройству молниезащиты в завершение:

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

58.33%

25%

16.67%

Проголосовало: 24

Сетка по сгораемому основанию

К сгораемым относят поверхности слабогорючего типа. Безусловно, возгораемые материалы в строительстве не применяются. К слабогорючим относят битумные и битумно-полимерные гидроизоляционные материалы, полимерные материалы (так называемые мягкие кровли).

Чтобы не допустить непосредственного контактирования разряда молнии со сгораемым основанием, используют дистанционные держатели. Их суть состоит в наличии воздушного промежутка между поверхностью кровли и веткой сетчатой защиты, что позволяет создать достаточную дистанцию для затухания возникшей искры.

По правилам, указанным в СО 153.3.2.2.4, расстояние между кровлей и молниеприемной сеткой должно превышать 10 сантиметров. Инструкции МЭК определяют необходимость использования в расчетах коэффициентов изоляции материалов. Коэффициенты обозначают литерами km.

При помощи вертикальных стержней создают изоляционные промежутки. Стержни имеются в комплекте дистанционных держателей. Крепят держатели, используя пластиковые подставки, в которые устанавливают утяжеляющие бетонные конструкции. Провод фиксируют с помощью втулки.

Инструкция установки молниезащитной сетки на кровле с применением дистанционных держателей:

1. Размечаем рабочую поверхность, исходя из требований проекта. Монтируем держатели через каждый метр по линиям, соответственно ячейкам сетки. Наибольшее расстояние между держателями — 120 сантиметров. Возможность других расстояний указывается компанией-производителем в сопроводительной документации. Проект должен составляться с учетом того, что участки подключения веток к токоотводам и токоотводов к заземлителю должны быть минимально возможных размеров. Иногда функционал ветки возлагают на металлический щит парапета или другие подобные продолговатые элементы из металла.
2. Укорачиваем стеклопластиковые стержни до нужной величины. Под нужной подразумевается длина, необходимая для создания воздушной изоляции.
3. Монтируем пластиковые подставки, исходя из разметки. Центр подставок должен соответствовать с точкой на разметке. При создании защиты для крыши из полимерной мембраны под каждую подставку нужно подложить резиновую прокладку. Это позволит защитить покрытия от механических повреждений после контактов с тяжелыми деталями.
4. Раскладываем по подставкам бетонный наполнитель.
5. Устанавливаем в каналы по центрам подставок стержни нужного размера.
6. Концы стержней оснащаем фиксирующими приспособлениями с втулками. Они должны подходить под закрепление провода сечением до 8 миллиметров.
7. Проводим ветки сети для защиты от молнии. Защелкиваем ветки во втулках держателей.

Обратите внимание! В случае со установкой молниеприемной сетки на скатной кровле пруты раскладывают по периметру скатов и по коньку. Если скаты большие и ячейки выходят за допустимые пределы, их уменьшают в соответствии с размерами крыши

Выступающие над крышей дымоходы и мачты антенн должны быть соединены для электрического контакта с молниеотводом. Для этого понадобятся стержневые приемники или стальные фартуки. С токоотводами их соединяют плашечными зажимами. Точно так же с токоотводами стыкуют края веток: такой способ считается удобнее сварочного шва. Кроме того, такой вариант стыковки позволяет выполнить работу быстрее.

Устройство молниеотвода сетчатого типа ↑

Для защиты дома, подсобного строения или гаража нужен молниеотвод. Классическое устройство состоит из трех равнозначных частей:

• молниеприемник,который непосредственно воспринимает грозовой разряд. Он должен быть в состоянии противостоять электрическому напряжению в миллионы вольт, высокой температуре и значительному ударному воздействию;
• токоотвод – связующее звено между молниеприемником и заземлителем;
• заземление (ЗУ), через которое ток из токопровода беспрепятственно растекается в землю.

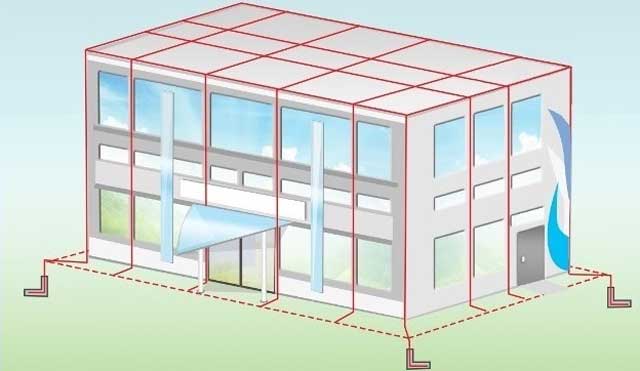

В сетчатой системе молниеприемник имеет вид сетки, собранной из горячеоцинкованных прутьев из стали сечением 6 мм и более на поверхности. Максимальный размер стороны квадратной ячейки варьируется в пределах 5 – 20 м . Оптимальные размеры молниеприемной сетки – 10 х10 из проволоки 8 мм .

Токоотводы в виде металлических проводников из катанки ( сечение 6 мм и более ) заземляются по отдельности. Оптимальное расстояние между ними – 250 мм . На плоских крышах в качестве элементов токоотведения может выступать арматура и трубы, но при условии, что это было учтено при проектировании.

Замкнутый контур системы заземления должен защищать дом по периметру. Контур заземления проходит на расстоянии не более 100 см от стены дома.

Молниеприемная сетка на кровле может быть расположена:

поверх кровельного покрытия. Молниеприемная сетка при этом не должна выходить за ее пределы. Такой вариант преимущественно используют в частном строительстве. Он более рациональный с различных точек зрения: удобный монтаж и ремонт – прутья можно с легкостью заменить, пожаробезопасность и другое. Для надежной фиксации рекомендуется использовать специально разработанные держатели: гравитационные опоры. Молниезащитную сетку на кровле укладывают таким образом, чтобы последние не выступали за пределы настила кровли.

На строительном рынке представлен широкий ассортимент комплектующих, разных по размеру, форме и цвету, что позволяет вписать молниезащиту практически в любой экстерьер дома. Поэтому установка подобной конструкции ничем не портит внешний вид дома.

Эффективность защиты молниеприемной сетки достаточно высока, поскольку ее большая площадь позволяет уловить больше молний.

Под кровлей. Сетку располагают на бетонных плитах перекрытия в процессе строительства. Поверх нее укладывают кровельный пирог , обязательно состоящий из негорючих материалов: утеплителя, гидроизоляции и самого верхнего покрытия. Этот вариант подходит исключительно для плоских крыш.

И в том и другом случае необходима проектная разработка. Это не только позволит грамотно уложить молниезащитную сетку, но и точно рассчитать количество требуемого материала.

Принципы проектирования в общем также схожи, хотя укладка поверх кровли имеет свои особенности. В проекте должен быть предусмотрен вариант беспрепятственного удаления дождевой воды и снега с крыши. Иногда в силу архитектурных особенностей дома решить этот вопрос не представляется возможным. В этих случаях проводники необходимо проложить под слоем гидроизоляции кровельного пирога.

Порядок монтажа молниеприемной сетки на плоской кровле ↑

Как известно, плоскую кровлю можно выполнить из возгораемых и невозгораемых материалов. Так вот схема устройства сетчатой молниезащиты зависит от степени горючести кровельного материала. Рассмотрим в отдельности каждый случай.

Несгораемое основание

Важно
Специалисты не рекомендуют установку молниеотвода с сетчатым проводником на металлическую кровлю толщиной менее 4мм. При прямом ударе молнии в покрытие оно с легкостью прожигается.. Вот почему молниеприемную сетку на кровлях из тонкого профнастила необходимо монтировать на дистанционных держателях

В этом случае зона защиты будет больше, нежели у приспособлений, контактирующих с металлической поверхностью

Вот почему молниеприемную сетку на кровлях из тонкого профнастила необходимо монтировать на дистанционных держателях. В этом случае зона защиты будет больше, нежели у приспособлений, контактирующих с металлической поверхностью.

Бетонное основание для молниеприемника полностью меняет схему монтажа. Согласно проекту по бетонной поверхности устанавливают пластиковые держатели с заполнением из бетона. Масса утяжелителя 12–17 кг. Солидный вес держателей обеспечивает системе устойчивость, к тому же они успешно сопротивляются порывистым ветрам.

Можно приобрести и также и пустые держатели. При их установке морозостойкий бетон в качестве утяжеляющего заполнения заливают самостоятельно непосредственно на объекте. Для регионов, где низкая ветровая активность в малоэтажных домах используют держатели, которые крепят на саморезы или клеят на мастику из битума.

На балластных крышах, имеющих  засыпку из гравия, используют как держатели с бетонным утяжелителем, так и без бетона. Держатели фиксируют на основании до засыпки гравия.

Монтаж молниезащиты на крыше с мягкой кровлей

Согласно критериям горения битумные и полимерные покрытия опасны с точки зрения возгорания. Поэтому при монтаже в этом случае используются дистанционные держатели. Дело в том, что эти несложные приспособления создают воздушный промежуток между веткой сетки и кровельным покрытием. Его высоты (более 10 см) достаточно, чтобы возможная искра погасла. Для защиты от порывов ветра пластиковые подставки либо утяжеляют, залив морозостойкий бетон, либо крепят на клеящую ленту.  Задачу фиксации ветвей провода решает втулка, завершающая крепежное устройство.

Алгоритм устройства молниезащитной сетки на мягкой кровле:

• В соответствии с разработанным проектом на поверхность кровли наносится разметка. Вдоль линий разметки с шагом в 100–120 см устанавливаются дистанционные держатели.
• В проекте должно быть учтено, что количество участков подключения токоотводов к ветвям и к заземлению должно быть минимальными.
• Длину стержней из стеклопластика подгоняют под величину, необходимую для создания воздушного зазора, которую рассчитывают заранее.

Согласно разметке устанавливаются подставки из пластика таким образом, чтобы их центр обязательно совпадал с отмеченной точкой.

Совет
Если речь идет мембранной кровле, то под каждую из подставок укладывается резиновая прокладка, чтобы в дальнейшем не повредить покрытие.

• На них укладывают утяжелители из бетона.
• Обрезанные стержни с легкостью помещаются в каналах, которые проходят по центру подставок.
• Верхушки стержней дополняют крепежными устройствами, оснащенными втулками, на которые фиксируют провода молниеприемной сетки.
• Все готово к прокладке ветвей сетки, которые элементарно защелкиваются во втулках на держателях.

Кровельные элементы, выступающие на кровлей, должны быть гальванически связаны с молниеотводом. Для этого их можно оборудовать стержневыми приемниками либо металлическими фартуками, которые присоединяются к токоотводам через плашечные зажимы. Аналогично состыковываются края ветвей с токоотводами, что, несомненно, удобнее сварки. Да и неопытному мастеру не придется беспокоиться о качестве узлов даже при высоком темпе работы.

2022 stylekrov.ru

Этапы установки молниезащиты

Начинать работы по молниезащите следует с составления проекта. Его разработка ведется применительно к конкретному объекту. Основной нормативной документацией является инструкция РД 34.21.122-87.

После того как проект разработан, переходят непосредственно к монтажным работам по следующему плану:

1. Устройство заземляющего контура, проверка соответствия его сопротивления нормативам.
2. Монтаж молниеприемников: сетки, штыревой защиты, тросовых контуров и т.д.
3. Крепление токопередающих линий.
4. Подключение к заземлению.

Готовый комплекс проверяют на соответствие ГОСТ, при необходимости дорабатывают и настраивают.

Соединение токоотводов с ветвями

Установленная молниезащитная сетка — лишь первая задача, которую следует выполнить при создании защитной системы. Далее необходимо выполнить подключение к заземляющему контуру. В конечном счете все поступившие в молниеприемник токи должны беспрепятственно уходить в землю.

Инструкция по подключению токоотводов:

1. Трассы для токоотводов должны быть спроектированы таким образом, чтобы добиться наименьшего расстояния между участками подключения к приемнику и заземлительному контуру.
2. К стенам с возгораемым покрытием токоотводы прикрепляют дистанционными кронштейнами. Расстояние между стеной и проводником — 10 сантиметров и более. Разрешается контактирование металлического кронштейна со стеной.
3. Фиксация токоотводов на водосточных трубах осуществляется металлическими хомутами.
4. Токоотводы могут выполняться из круглой оцинковки в кирпичной кладке или бетонной стене.
5. Расстояние между точками фиксации участков по горизонтали — 1 метр, по вертикали — 2 метра.
6. Нельзя создавать петли на пути прокладки.
7. При выборе места для монтажа токоотвода следует отдавать предпочтение участкам с небольшой вероятностью посещения их людьми.

Трассы токоотводов создают по углам зданий. Наибольшее допустимое расстояние между трассами — 25 метров. Нижний конец каждого токоотвода погружают в землю. Фрагмент проводника на участке ввода в грунт следует обмотать антикоррозионным материалом. Крепление к заземлителю осуществляется болтами.

Разновидности и устройство молниезащитных систем

Современные молниезащитные системы обустраиваются комплексно, включая в себя внутреннюю и внешнюю систему в совокупности с заземлением.

Внутренняя молниезащита кровли состоит из специальных устройств, способных вовремя нейтрализовать импульсные напряжения. Эти приборы, известные как УЗИП, обеспечивают защиту электроники и электрооборудования от всех токовых воздействий, вызванных электрическим током молнии. Сильные перенапряжения возникают под влиянием прямых ударов молнии, попадающих в здание или подведенные к нему коммуникации. Непрямые удары также вызывают перенапряжения, поскольку они наносятся в непосредственной близости от объекта. Их последствия менее опасны, но все равно, при определенных обстоятельствах они могут нанести повреждения наиболее чувствительной бытовой технике.

Основная функция внешней молниезащиты заключается в перехвате природного электрического тока и последующем отводе его в землю. Если система правильно спроектирована и смонтирована, то во время удара она принимает на себя весь разряд и далее перенаправляет его через токоотводы к заземлению, где происходит безопасное рассеивание потенциала. Ток от молнии должен проходить легко, без какого-либо ущерба для окружающих и самого объекта.

Стандартная система известна как молниезащита скатной кровли, состоящая из следующих компонентов:

• Молниеприемник. Как правило, это стальной стержень, длина которого составляет 20-150 см, диаметр – до 12 мм. Местом установки определяется наиболее высокая точка кровли. Эта конструкция самая первая подвергается удару молнии.
• Токоотвод. Изготавливается из проволоки диаметром не ниже 6 мм. Один конец соединяется сваркой с молниеприемником, другой – с заземлителем. По всей длине токоотвода выполняется надежное крепление с помощью специальных скоб. Сила тока во время прохождения может достигать свыше 200 тысяч ампер.
• Заземлитель. Представляет собой металлическую конструкцию в виде прута или трубы. Данный компонент нужно забить или закопать в грунт примерно на 1,5-2 метра.

Порядок монтажа молниеприемной сетки на плоской кровле ↑

Как известно, плоскую кровлю можно выполнить из возгораемых и невозгораемых материалов. Так вот схема устройства сетчатой молниезащиты зависит от степени горючести кровельного материала. Рассмотрим в отдельности каждый случай.

Несгораемое основание ↑

Молниезащиту металлической кровли из профлистов без полимерного покрытия, укладывают перпендикулярно направления гофры. Стальной пруток укладывают с расчетным шагом и приваривают к поверхности гофры профлиста через каждый 1 м. Сварку можно заменить на болтовые держатели. Металлические крепежные элементы позволят монтировать сетчатый приемник любой сложности.

Вот почему молниеприемную сетку на кровлях из тонкого профнастила необходимо монтировать на дистанционных держателях. В этом случае зона защиты будет больше, нежели у приспособлений, контактирующих с металлической поверхностью.

Бетонное основание для молниеприемника полностью меняет схему монтажа. Согласно проекту по бетонной поверхности устанавливают пластиковые держатели с заполнением из бетона. Масса утяжелителя 12–17 кг. Солидный вес держателей обеспечивает системе устойчивость, к тому же они успешно сопротивляются порывистым ветрам.

Можно приобрести и также и пустые держатели. При их установке морозостойкий бетон в качестве утяжеляющего заполнения заливают самостоятельно непосредственно на объекте. Для регионов, где низкая ветровая активность в малоэтажных домах используют держатели, которые крепят на саморезы или клеят на мастику из битума.

На балластных крышах, имеющих засыпку из гравия, используют как держатели с бетонным утяжелителем, так и без бетона. Держатели фиксируют на основании до засыпки гравия.

Монтаж молниезащиты на крыше с мягкой кровлей ↑

Согласно критериям горения битумные и полимерные покрытия опасны с точки зрения возгорания. Поэтому при монтаже в этом случае используются дистанционные держатели. Дело в том, что эти несложные приспособления создают воздушный промежуток между веткой сетки и кровельным покрытием. Его высоты (более 10 см) достаточно, чтобы возможная искра погасла. Для защиты от порывов ветра пластиковые подставки либо утяжеляют, залив морозостойкий бетон, либо крепят на клеящую ленту. Задачу фиксации ветвей провода решает втулка, завершающая крепежное устройство.

Алгоритм устройства молниезащитной сетки на мягкой кровле:

• В соответствии с разработанным проектом на поверхность кровли наносится разметка. Вдоль линий разметки с шагом в 100–120 см устанавливаются дистанционные держатели.
• В проекте должно быть учтено, что количество участков подключения токоотводов к ветвям и к заземлению должно быть минимальными.
• Длину стержней из стеклопластика подгоняют под величину, необходимую для создания воздушного зазора, которую рассчитывают заранее.

Согласно разметке устанавливаются подставки из пластика таким образом, чтобы их центр обязательно совпадал с отмеченной точкой.

• На них укладывают утяжелители из бетона.
• Обрезанные стержни с легкостью помещаются в каналах, которые проходят по центру подставок.
• Верхушки стержней дополняют крепежными устройствами, оснащенными втулками, на которые фиксируют провода молниеприемной сетки.
• Все готово к прокладке ветвей сетки, которые элементарно защелкиваются во втулках на держателях.

Кровельные элементы, выступающие на кровлей, должны быть гальванически связаны с молниеотводом. Для этого их можно оборудовать стержневыми приемниками либо металлическими фартуками, которые присоединяются к токоотводам через плашечные зажимы. Аналогично состыковываются края ветвей с токоотводами, что, несомненно, удобнее сварки. Да и неопытному мастеру не придется беспокоиться о качестве узлов даже при высоком темпе работы.

https://youtube.com/watch?v=8b6nl3HhpfE%3F

Молниезащита дома с плоской крышей

Метод сетки (или молниеприемной сетки) используется для проектирования молниеприемных систем зданий с плоской кровлей. В этом случае молниеприемную сетку прокладывают по периметру всей кровли с шагом ячейки, который зависит от категории молниезащиты и выбирается по таблице ниже (не менее указанного).

Класс молниезащиты	Размер ячейки
I	5х5 м
II	10х10 м
III	15х15 м
IV	20х20 м

Ниже показан пример практического применения метода молниеприемной сетки в комбинации с отдельными молниеприемниками, которые используются дополнительно для защиты таких конструкций на крыше, как купольные (зенитные) фонари, фотоэлектрические элементы, вентиляционные шахты и т.п.

Молниеприемный проводник соединяют друг с другом при помощи универсальных соединителей (рис. 1). Универсальные соединители выполняют из различных материалов: нержавеющей стали, меди, стали горячего цинкования или алюминия.

Все части сооружения должны быть защищены от прямого удара молнии, включая вентиляционные шахты и дымовые трубы, с помощью молниеприемника. Если трубы и шахты содержат металлические элементы, то молниеприемник относят на определенное расстояние от них с помощью изолированных штанг. В случае, когда трубы и вентиляционные шахты не содержат металлических частей, то молниеприемник крепится непосредственно к трубе либо к шахте (рис. 2).

рис.1

рис.2

В качестве крепежей на плоской кровле используют специальные пластиковые держатели на плоской кровле. Пластиковые держатели на плоской кровле изготавливают в двух исполнениях: пустыми либо заполненные бетоном (рис. 3 и 4).

рис.3

рис.4

Кровельные держатели проводника устанавливают с интервалом приблизительно 1 м друг от друга (см. верхний рисунок). Проводник может соединяться с парапетом, точнее металлическими щитками аттика на нем, если те изготовлены из токопроводящего материала толщино не менее 0,5 мм. А с него уже делают опуски на заземление. Однако необходимо учитывать температурные расширения отдельных элементов парапета, для чего применяют компенсаторы, мостовые опоры и гибкие перемычки (см. фото ниже).

Щитки аттика могут параллельно выступать в качестве естественного молниеприемного оборудования. Они обязательно должны быть соединены между собой с помощью болтов, клепок, соединительных элементов, чтобы обеспечивать надежный электрический контакт, а значит лучшую проводимость и быстрый отвод заряда молнии. Иногда, для того, чтобы избежать расплавления материала вследствие непосредственного удара в парапет, дополнительно монтируют молнипериемные стержни, рассчитывая их по методу фиктивной сферы.

Компенсаторы удлинения проводника при монтаже на плоской кровле

Как было сказано выше особенностью монтажа молниеприемной сетки является использование компенсаторов температурного удлинения проводника. Это необходимая вещь, так как при температурных изменениях металлы имеют свойство расширяться либо сужаться. В таблице ниже представлены коэффициенты линейного расширения разных материалов и приблизительные изменения длин проводников на единицу длины 1 м при изменении температуры на 100 Кельвинов.

Существует определенные рекомендации по выбору компенсаторов для монтажа и соблюдению минимального расстояния между ними в зависимости от типа кровли.

Примеры исполнения и монтажа различных типов компенсаторов из стали, меди и алюминия.

Держатели проводника для мягкой кровли

На плоских крышах из мягких материалов иногда не целесообразно использовать держатели проводника с утяжелителями из бетона, поэтому широко применяются конструкции, использующие клейкую ленту. Так, например для показанных вариантов на рисунке, должны быть соблюдены следующие размеры ленты под основание. Минимальные размеры для монтажных элементов обычно указаны в инструкциях по монтажу или паспортах на изделия.

Молниезащита дома со скатной кровлей

Общие принципы грозозащиты зданий с скатными крышами. Коньковые держатели проводника и молниеприемников, элементы крепления для разных типов покрытия (черепичное, шиферное, дранковое, металлическое, мягкое и т.д.) Примеры монтажа.
