Труба замерзла — причина
Все нагревательные кабели нормально работают только в том случае, если напряжение соответствует номинальным значениям, указанным в паспорте изделия. Если у вас дома проблемы с напряжением и оно редко превышает 180-190 В, не удивляйтесь, что выбранной мощности может не хватить, и однажды труба все равно промерзнет.
А почему иногда умирает сам кабель? Саморегуляторы боятся часто включаться и выключаться. Обычно они имеют конечное число таких переключателей.
Также они выходят из строя из-за неправильного подключения к силовому кабелю 220В. Другая причина – некачественная заделка и попадание влаги в корпус.
Кабельные вводы предназначены для герметичного ввода кабеля питания в трубу
При их выборе обратите внимание на форму кабеля. Они круглые или плоские
Под определенной маркой используют собственный сальник. Выберите неправильный, вы получите утечку.
Прокладка и подключение
Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.
Скрытая укладка внутри трубы
Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:
Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД
- Саморегулирующий греющий кабель подходящей длины;
- Острый нож для снятия изоляции;
- Термоусадочная пленка для изоляции проводников;
- Резиновый сальник;
- Тройник для установки саморегулирующего кабеля внутрь трубы;
- Фен для усадки пленки;
- Электрический провод с вилкой.
Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).
Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.
Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.
Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!
Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине
Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.
Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.
Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).
После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения
Особенное внимание уделите самой дальней концевой части.
Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.
Открытая наружная укладка
При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.
Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч
Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.
Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.
Виды кабеля
Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся
Существует два вида кабелей: резистивные и саморегулирующиеся.
Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.
Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.
Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.
Резистивный
Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.
Различия кабелейИсточник теплина.рус
Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:
| Тип кабеля | Плюсы | Минусы |
| Одножильный | Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. | Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга. |
| Двухжильный | Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. | Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны. |
| Зональный | Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. | Недостатков не найдено, если не учитывать ценник изделия. |
Резистивные провода разного видаИсточник yandex.net
Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.
В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.
Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.
Конструкция проводовИсточник otdelkaexp.ru
Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.
Саморегулирующий
Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.
Конструкцией предусмотрено:
- 2 медные жилы в термопластичной матрице;
- 2 слоя внутреннего изоляционного материала;
- оплётка из меди;
- внешний изоляционный элемент.
Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими
При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.
Саморегулирующийся кабельИсточник moydomik.net
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Способы монтажа
Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.
Внутри трубы
Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:
- оболочка не должна выделять вредных веществ;
- степень электрической защиты должна быть не ниже IP68;
- герметичная оконечная муфта.
Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.
Пример установки греющего кабеля внутрь трубы через сальник
Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.
Виды тройников для монтажа греющего кабеля внутри водопровода
Наружный монтаж

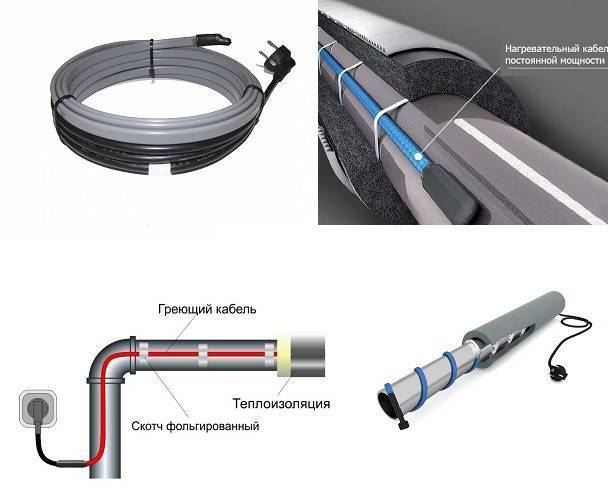

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.
Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга
При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)
Способы закрепления греющего кабеля на трубе

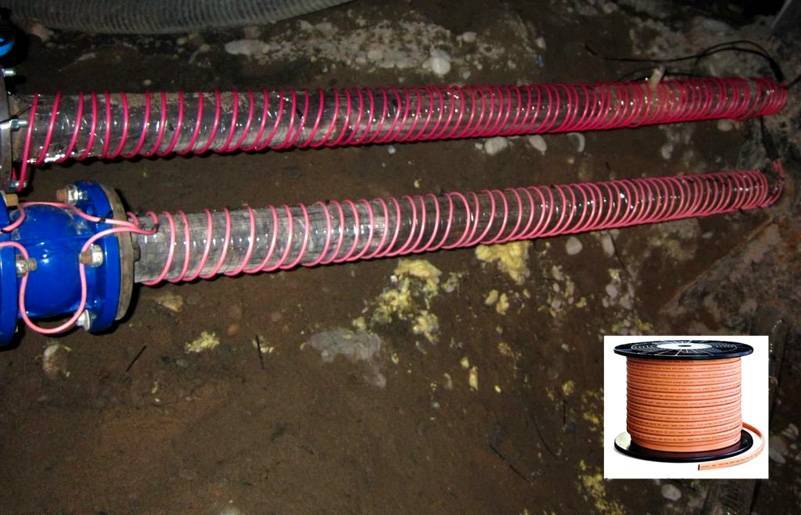

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.
Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.
Фитинги, краны необходимо прогревать лучше
Подключение к сети альтернативный способ
Взяли вот такой кабель:
Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя
- Так выглядеть конец.
- Зачистил.
- С помощью вот такого клемника соединил с проводом.
Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.
- Термопистолет.
- Термоусадочная трубка.
- Конец изолируемого кабеля.
Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.
Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.
Когда нужно обогревать инженерные сети
Искусственный обогрев коммуникаций предполагает дополнительный расход энергии, в большинстве случаев электроэнергии. В результате затраты на содержание частного дома зимой увеличиваются. Поэтому стоит перечислить ситуации, когда без систем отопления не обойтись:
- Наружную водопроводную или канализационную сеть следует прокладывать в грунте выше линии промерзания. Причина – скалистая гряда, бетонные конструкции, грунтовые воды и другие подземные препятствия, не позволяющие вырыть глубокую траншею.
- Сантехника должна проходить по улице. Самый распространенный случай – бытовые домики, построенные на свайных фундаментах. Так как они приподняты над уровнем земли, введение трубы длиной в несколько метров рискует промерзнуть зимой.
- На входе трубы в колодец или колодец.
Наиболее практичным способом решения проблемы является установка электрического нагревательного кабеля на опасном участке трубы. Утепление – не панацея, ведь если в сильные морозы по дороге не будет течь, внутри все равно образуется ледяная пробка. Надежную работу водопровода обеспечит только постоянный обогрев в совокупности с теплоизоляцией. Подробнее о применении тросов смотрите в видео:
Критерии выбора
Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку
При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант
Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным
Поэтому выбрать такой вариант будет правильным решением
Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.
Подробнее об оплетке вы можете узнать из видео:
Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.
Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!
Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м
Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания
Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра
Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.
Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:
- диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
- 25-40 мм — 16 Вт/м;
- 40–60 мм — 24 Вт/м;
- 60–80 мм — 30 Вт/м;
- >80 мм — 40 Вт/м.
Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии
Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto
Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)
Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).
Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!
Типы нагревательного кабеля
Производители предлагают три основных вида кабеля для обогрева водопроводных труб: саморегулирующийся, резистивный и зональный. Каждый из них имеет свою специфику использования. Водоснабжение точно нагревается типом саморегулирующегося устройства. Резистивные и зональные предназначены для лучистого пола, хотя их можно использовать и для труб.
Важно!
Драйвера в большинстве случаев не универсальны. Для внутреннего и наружного обогрева труб для этой цели используются специальные виды изделий
При таком принципе действия достигается разумное и экономичное использование электрического тока. Еще одной особенностью является то, что этот тип устройства можно разрезать на куски любой длины без образования холодных пятен.
Особенностью саморегулирующегося типа является наличие токопроводящей матрицы, самостоятельно задающей степень тепловыделения в зависимости от температуры окружающей среды. При таком принципе действия достигается разумное и экономичное использование электрического тока. Еще одной особенностью является то, что этот тип устройства можно разрезать на куски любой длины без образования холодных пятен.
Резистивный тип нагревательного элемента должен быть подключен к электричеству с обеих сторон, если он одножильный. Это накладывает негативный отпечаток на процесс проектирования щетки для труб. Два кабеля: подключен к блоку питания с одной стороны. В отличие от саморегулирующегося типа, резистивный тип находится в постоянной работе на полной мощности. Это определяет внеэкономическую рентабельность его использования для водоснабжения. Большим минусом является возможность возгорания кабеля при случайном перекрытии или в ограниченном пространстве.
Тип зонального кабеля – резистивный. Основой его конструкции является нагревательный змеевик. Он имеет соединение с двумя электрическими проводниками через равные промежутки времени. Области применения: система поддержания температуры в баке, в строительных объектах для предотвращения образования льда на кровле, обогрева баков и водопроводных труб.
Как используют специальный кабель для обогрева водопроводной трубы
Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.
Использование колодца
На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.
Прокладка водопровода в каменистом грунте будет слишком сложной
Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.
Гораздо разумнее, нагреть локально только необходимые инженерные конструкции
Статья по теме:
Разновидности кабелей для обогрева труб
Правильно подобранная система обогрева – гарантия долговременной защиты от замерзания любого типа труб. Поэтому, прежде чем остановиться на конкретном продукте, давайте подробнее рассмотрим разнообразие, которое предлагает рынок.
Имеющиеся в продаже кабельные изделия делятся на 2 вида в зависимости от типа монтажа, предназначенные для размещения снаружи и внутри трубопровода.
Рассмотрим подробнее второй вариант, который в свою очередь делится на 2 вида в зависимости от назначения трубопровода:
- для пищевых целей;
- для хозяйственных нужд и других задач.
В первом случае кабель имеет защитный слой из пищевого полимера, не влияющего на состав и качество воды, например, полиолефина, фторполимера.
Во втором случае жестких требований к типу покрытия нет, но такую систему нельзя использовать для обогрева пищевых трубопроводов. Еще одно отличие кабелей заключается в принципе работы.
Все предлагаемые пользователю варианты нагревательного кабеля делятся на две основные группы:
- резистивный;
- саморегулируемый.
В первом случае речь идет об изделии с одним или двумя ядрами. Производитель, как правило, сразу выпускает готовую к установке систему, имеющую определенную длину. Кабель обычно снабжен вилкой для подключения к сети. Резистивная система дополнительно включает в себя регулятор температуры и датчик температуры.
А в случае с саморегулирующимся изделием не нужны дополнительные датчики или регуляторы. В нем за уровень нагрева отвечает полупроводниковая матрица, способная автоматически включать и выключать систему при достижении определенных температурных показателей.
Подключение к сети
Существует несколько методик подключения к линии питания. Базовая предусматривает монтаж вилки, которую включают в розетку на время работы системы обогрева. Можно установить в линии ручной или автоматический выключатель, срабатывающий при падении температуры ниже заданного порога. Места соединения проводников должны иметь надежную изоляцию, препятствующую проникновению влаги и короткому замыканию.
Схема подключения к выключателю
Концы провода выводят в распределительную коробку. Затем линии нуля и фазы продлевают до дифференциального выключателя или автоматического предохранителя, расположенного в щитке. Для коммутации заземления используют отдельную шину, подключенную к закопанному в грунт треугольнику или забитым в почву стержням.
Номинал предохранителя и сечение линии питания подбирают по мощности системы обогрева. Предусматривают запас, поскольку в момент пуска ток в линии превышает номинальное значение в 2–2,5 раза.
Подключение к силовому кабелю и соединение с ним
Для подсоединения к силовой магистрали необходимо (на примере саморегулируемого провода):
- Снять внешнюю изоляцию на 70 мм длины, расплести оплетку и скрутить сетку заземления в отдельную жилу.
- Надрезать внутреннюю оболочку из термостойкого пластика и снять защиту на длину около 40 мм.
- Прорезать матрицу, нагреть изоляцию феном и снять с сердечников.
- Снять остатки матрицы и надеть на жилы металлические гильзы (со смещением по длине), деформируя поверхность специальными клещами.
- Надеть на сердечники усадочный чехол, который должен заходить на гильзы на 2–3 мм.
- Прогреть изоляцию феном, а затем надеть на кабель трубку с увеличенным диаметром.
- Направить поток горячего воздуха и дополнительно защитить места ввода матрицы в изолятор, сплющивая нагретую трубку пассатижами.
- Зачистить жилы силового кабеля, надеть на поверхность защитную муфту и небольшие отрезки трубки на провода.
- Вставить оголенные наконечники в гильзы и зафиксировать клещами. Многожильные элементы перед опрессовкой скручивать не требуется из-за риска повреждения.
- Натянуть трубку на линии стыков и обработать потоком воздуха из строительного фена. Оболочка с клеевой основой обеспечивает герметичность стыка.
- Соединить магистраль заземления с последующей изоляцией.
- Натянуть на место стыка 3 проводников внешнюю муфту и обработать его феном с удалением воздушных пузырей и обжатием пассатижами.
Через вилку и розетку
Простейший способ предусматривает подключение к оголенным жилам нагревателя кабеля с вилкой. В линии питания необходимо заземление, которое подсоединяют к общему контуру. Места стыка изолируют трубкой с последующей обработкой горячим воздухом и обжатием плоскогубцами.
