Монтаж обогрева кровли и водостоков — подключение системы антиобледенения своими руками.

Проектирование и расчёт системы антиобледенения

Разработать систему обогрева крыши — задача далеко не самая простая, тем более что в каждом конкретном случае подход требуется индивидуальный. Заниматься проектированием должны специалисты. Но с общими положениями расчёта будущему владельцу ознакомиться всё-таки следует. Хотя бы для того, чтобы не стать жертвой недобросовестного поставщика, пытающегося продать неоправданно дорогую систему.

Итак, в общем случае делают примерно следующее:

Разрабатывают схему укладки греющего кабеля. Если крыша «холодная» (то есть хорошо утеплена) и пологая, можно ограничиться подогревом водосточной системы. На «тёплой» крыше обогреву подлежит ещё и край кровли, граница которого определяется следующим образом: вверх по скату откладывают 30 см от линии пересечения плоскостей наружной стены и ската. На крышах со значительным уклоном ввиду высокой вероятности обрушения снежной массы эту границу нужно отнести ещё выше на 15–20 см. Если крыша плоская, то кабель укладывают вдоль периметра и у сливных воронок.

При большом угле наклона скатов предусматривают также укладку греющего кабеля зигзагом между кромкой кровли и снегозадержателем, который на такой крыше должен устанавливаться в обязательном порядке (ввиду высокой вероятности соскальзывания снежной массы)

Особое внимание следует обратить на места, где стыкуются две части ската с разным уклоном — это долины (сточные грани) на плоских кровлях и ендовы на двускатных. То же можно сказать и про то место, где крыша примыкает к стене

Здесь наледи образуются особенно часто. Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см.

Если крыша водостоком не оборудована, кабель на её кромке располагают по схеме «капающая петля» (при большом уклоне) или «капающая грань» (при малом уклоне). Идея состоит в следующем: петлю подвешивают так, чтобы вода с неё капала прямо на землю. Для укладки по схеме «капающая петля» кабель должен иметь припуск 5 – 8 см.

Вдоль жёлоба шириной до 15 см укладывают одну линию кабеля. Лежащий в жёлобе кабель должен быть заведён «капающей петлёй» длиной 30 – 40 см в воронку водосточной трубы. Так же поступают и при монтаже системы на плоской кровле.
В водосточную трубу также запускают одну или две нитки в зависимости от её диаметра. В нижней части водосточной трубы число витков следует увеличить, поскольку она является более холодной, чем верхняя. На кровле кабель укладывается зигзагообразно. Шаг зигзага определяется так: для мягкой кровли из расчёта необходимой удельной мощности (Вт/кв. м), для жёсткой — в соответствии с рисунком кровельного покрытия.

Если средств на закупку саморегулирующегося кабеля в нужном количестве недостаточно, можно применить его только в части системы. Наиболее уместным можно считать использование такого кабеля для обогрева водостока, кровельную же часть можно оснастить дешёвым нерегулируемым кабелем.
Далее выбирают местоположение монтажных (соединительных) коробок, так чтобы они были доступны для технического обслуживания. Чаще всего их располагают на кровле рядом с греющим кабелем. Этот элемент можно закрепить где-нибудь под козырьком или на ограждении (на парапете). При наличии чердака можно поместить коробки туда.

Определяют необходимую погонную и общую мощности.

Ориентировочная мощность обогрева для различных элементов кровли составляет:

  • для жёлоба шириной до 150 мм: на «холодной» крыше — 30 – 60 Вт/м, на «тёплой» — 100 Вт/м;
  • для жёлоба шириной свыше 150 мм: 200 Вт/кв. м;
  • на кровле (карнизный свес): на «холодной» крыше — до 150 Вт/кв. м, на «тёплой» — 200 – 250 Вт/кв. м;
  • в ендовах: 250 – 300 Вт/кв. м;
  • на плоских кровлях вокруг сливных лотков, расположенных в зоне примыкания к парапету: 40 – 80 Вт/кв. м.

Если водосточная система собрана из пластмассовых деталей, обогревающие её кабели могут иметь суммарную погонную мощность не более 17 Вт/м. Для крыш с мягким кровельным покрытием максимально допустимая погонная мощность составляет 20 Вт/м.

Далее подсчитывают общую длину греющего кабеля и определяют количество цепей с учётом того, что длина одной цепи не может превышать 120 – 150 м (зависит от марки кабеля). Каждая цепь должна подключаться через отдельное УЗО.

В последнюю очередь проектируют щит управления с учётом количества цепей и потребляемой ими электрической мощности

Кабель греющий: как правильно выбрать

Пожалуй, самым важным элементом системы можно считать греющий кабель. На практике выбирают между устройствами двух видов: саморегулирующимся и резистивным кабелем. Рассмотрим все минусы и плюсы использования обоих вариантов.

Особенности кабеля резистивного типа

Отличается простотой принципа работы. Внутри такого кабеля находится металлическая токопроводящая жила с высоким сопротивлением. При подаче электричества она начинает быстро разогреваться и отдает тепло обогреваемому объекту. Система с резистивным кабелем очень проста в эксплуатации и не требует больших затрат.

Устройство греющего резистивного кабеля очень просто. Основной «рабочий» элемент — нагревательная жила. Когда через нее проходит ток, она очень быстро разогревается

Основными преимуществами использования кабеля такого типа считается отсутствие при запуске стартовых токов, низкая стоимость резистивного провода и присутствие постоянной мощности.

Последнее утверждение можно отнести к спорным. Поскольку в некоторых случаях постоянная мощность будет, скорее, недостатком. Так случится, если участки системы будут испытывать потребность в разном количестве тепла. Часть из них может перегреться, а остальные, напротив, недополучат тепло.

Для регулирования степени обогрева системы с резистивным кабелем обязательно используются терморегуляторы или другие приборы. Эффективность и экономичность функционирования такой системы зависит от правильности их настройки, поэтому реальность достаточно часто бывает далека от желаемого. В этом резистивный кабель значительно уступает саморегулирующемуся.

Специалисты рекомендуют по возможности укладывать зональный резистивный кабель. Эта разновидность отличается наличием нагревательной нити из нихрома. Ее погонная мощность не зависит от размера, при необходимости кабель можно разрезать. Также к достоинствам греющего кабеля можно отнести простоту его монтажа и длительную эксплуатацию.

Кабель саморегулирующийся и нюансы его работы

Отличается более сложным устройством. Внутри такого кабеля две греющие жилы, вокруг которых находится особая матрица. Она «настраивает» сопротивление кабеля в зависимости от того, какова температуры окружающей среды. Чем она выше, тем меньше кабель греется, и наоборот, чем холоднее вокруг, тем лучше он нагревается.

Внутри саморегулирующегося кабеля находится специальная матрица, способная менять сопротивление греющей жилы в зависимости от температуры окружающей среды

Достоинств у саморегулирующегося кабеля много. Прежде всего, для его нормальной работы не требуется монтажа комплекса приборов управления: детекторов и терморегуляторов. Система будет настраиваться самостоятельно, причем перегрева или недостаточного обогрева, как это может случиться с резистивным кабелем, не произойдет.

Саморегулирующийся провод можно разрезать. Минимальная длина отрезка – 20 см, его эксплуатационные характеристики не изменятся от длины. В процессе монтажа кабели при необходимости можно перекрещивать и даже перекручивать, они будут работать в обычном режиме. Установка и эксплуатация саморегулирующегося кабеля очень проста. Он может быть смонтирован снаружи или внутри обогреваемого объекта.

Есть у системы и недостатки. Прежде всего, это стоимость. Саморегулирующийся кабель стоит примерно в 2-3 раза дороже резистивного. При этом нужно учесть, что в эксплуатации он обойдется дешевле. Еще один минус – постепенное старение саморегулирующейся матрицы, вследствие чего со временем саморегулирующийся кабель выходит из строя.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

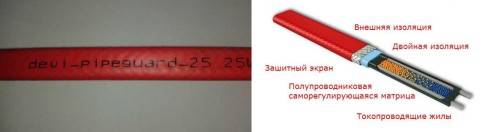

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

1.8. Сливные воронки

Наледь формируется в сливных (сливных) воронках, перекрывая тем самым возможность выхода талой
воды с крыши. Поэтому необходимо поддерживать теплым проход для отвода талой воды. Нагревательный кабель укладывается в сливной воронке так, как показано на рисунках 1.12 и 1.13.

  • Для ситуаций, когда сливная воронка предназначается для небольшого количества воды, достаточно использовать одну нить нагревательного кабеля.
  • Для ситуаций большого количества воды, когда температура опускается ниже -20°С необходимо использовать две нити нагревательного кабеля.
  • В нижней части воронки необходима установка «капающей» петли (рис. 1.13.).
  • Если используется одна нить нагревательного кабеля, то заблокированный конец нагревательного кабеля должен быть продернут вверх на высоту около 30 см, и закреплен стяжкой (рис. 1.13.).
  • Если в нижней части воронки (около земли) возможно образование наледи, что приведет к блокированию сливного отверстия воронки, необходимо предусмотреть систему отвода воды или обеспечить своевременную уборку наледи.
  • При длине водостока более 7-ми метров для крепления нагревательного кабеля необходимо использовать металлический трос.

 Глава 2. Методы и способы крепления нагревательного кабеля

Варианты используемых видов крепления нагревательного кабеля во многом зависят от типа крыши. В таблице 2.1. указаны рекомендуемые варианты крепления нагревательного кабеля для различных материалов и областей крыши.

Таблица 2.1. Варианты крепления кабеля для различных материалов крыши.

Материал крыши Рекомендуемое крепление Дополнительный метод крепления
Мягкая кровля Механическое крепление – (клипсы)
Каучук (гидроизол) Крепежная скобка Клеевое крепление – (клипсы)
Металл Клеевое крепление – (клипсы) Механическое крепление – (клипсы или скобы)
Древесина Механическое крепление – (клипсы)

Таблица 2.2. Варианты крепления кабеля для различных областей крыши.

Область крыши Рекомендуемое крепление
Желоба Крепление не требуется
Воронки Зажимы (скобы)
Капающая грань К плоскому листу; К стандартной «капающей» грани; На сформированном металлическом листе;
Грани крыш без желобов «Капающие» петли.

Устройство системы обогрева водостока

Для  обогрева крыши и водостоков чаще всего используется система с греющим кабелем. Рассмотрим ее основные элементы.

Распределительный блок и датчики

Распределительный блок предназначен для коммутации силовых (холодных) и нагревательных кабелей.

В состав узла входят элементы:

  • сигнальный кабель, который соединяет датчики с блоком управления;
  • силовой кабель;
  • специальные соединительные муфты, использующиеся для обеспечения герметичности системы;
  • монтажная коробка.

Блок может быть установлен непосредственно на крыше, поэтому должен быть хорошо защищен от влаги.

В работе системы может использоваться три разновидности детекторов: воды, осадков и температуры. Они располагаются на крыше, в желобах и водостоках. Их основная задача – сбор информации для автоматического управления обогревом.

Собранные данные поступают в контроллер, который анализирует их, принимает решение о выключении/включении оборудования и выбирает оптимальный режим функционирования.

Контроллер и щит управления

Контроллер – мозг всей системы, отвечающий за ее работу. В самом упрощенном варианте это может быть какой-либо терморегуляторный прибор. При этом минимальный рабочий диапазон устройства должен находиться в пределах от +3 до -8 градусов С. В этом случае контроль и переключение системы полностью автоматизировать не удастся, потребуется вмешательство человека.

Для полной автоматизации работы системы обогрева потребуется контроллер. Этот прибор собирает и анализирует информацию, поступающую с датчиков, и не ее основе корректирует работу системы

Более удобный для эксплуатации вариант – использование сложного электронного управляющего устройства с возможностью программирования. Такое оборудование способно самостоятельно контролировать процесс таяния осадков, их количество, следить за температурой.

Контроллер оперативно реагирует на происходящие изменения и принимает оптимальные решения, выбирая лучший в существующих условиях режим работы оборудования для обогрева.

Щит управления предназначен для управления всей системой и обеспечения безопасности при ее эксплуатации.

Для обустройства узла обычно используются элементы:

  • трехфазный входной автомат;
  • УЗО (оно же устройство защитного отключения);
  • контактор четырехполюсный;
  • сигнальная лампа.

Помимо этого потребуется поставить на каждую фазу однополюсные защитные автоматы, а так же защиту цепи термостата.

Кроме этого, в процессе монтажа потребуются детали для крепления: кровельные гвозди, шурупы, заклепки. Понадобятся термоусадочные трубки и специальная монтажная лента.

Устройство обогревательной системы

Обогрев водосточных труб является довольно сложным техническим процессом. Как правило, монтаж системы проводится специалистами, обладающими необходимыми знаниями и опытом. Но если проявить терпение, аккуратность и вдумчивый подход, то обустроить подачу тепла к водостоку и кровле можно и собственными силами. Для этого необходимо ознакомиться с общим устройством системы обогрева и с правилами ее монтажа.

Схема подключения греющего кабеля

Стандартная система подогрева водостоков состоит из таких устройств и механизмов:

  1. Нагревательная часть. Она представляет собой электрический кабель для водостоков , с помощью которого производится нагрев лотков, труб и кровельного покрытия. Его установка проводится с наружной и внутренней стороны этих конструкций так, чтобы изначально исключить саму возможность какого-либо механического повреждения и разрыва. Провод имеет достаточную прочность и надежное покрытие, обеспечивающее защиту от солнечного излучения, воды, тепла и холода. При монтаже систем обогрева используются 2 типа нагревательных элементов: резистивный и саморегулирующийся кабель . Как правило, для качественного и экономичного обогрева применяется и тот, и другой.
  2. Распределительная часть. Это совокупность силовых кабелей, монтажных и распределительных коробок, приспособлений для крепежа и фиксации. Информационная часть предназначается для распределения электричества, приема и передачи сигналов от датчиков и индикаторов.
  3. Система управления. Она состоит из щита, терморегуляторов, индикаторов, датчиков, пусковых, регулирующих и защитных приборов.

Комплектация устройства для обогрева водостоков может быть различной. Ее объем и характеристики приборов зависят от площади, которую нужно закрыть, и необходимой мощности. Кроме того, количество автоматики может разниться из-за выбора типа нагревательных элементов.

https://youtube.com/watch?v=59GCToKaMw4

Монтаж на разных типах кровли

В зависимости от типа крыши и, соответственно, «слабых» к обледенению мест, греющий кабель укладывается по разному.

Качественный обогрев возможен при правильном расположении провода. Кабель, как правило, укладывается змейкой, высота его укладки обычно равняется длине ската кровли до пересечения с плоскостью стен и плюс 20 см. В таких местах происходит самое интенсивное накопление подтаявшего льда. Кабель укладывается с шагом 50 или 60 см. Здесь нужно исходить из климатической зоны. В местах, где очень часто происходит изменение температуры выше или ниже нуля градусов, нужно уменьшить шаг укладки, в этом случае обогрев будет более эффективным. Для свободного прохождения талой воды кабель обязательно укладывается в водостоках и желобах по периметру здания. Такой метод применим для одно-, двускатной крыши с мягким покрытием.

Для металлической кровли характерен следующий способ укладки нагревательных элементов. Провод укладывают по каждой из сторон шва металлических листов, затем пропускают через желоб водостоков ко второму шву и далее. Припуск кабеля по шву примерно равен расстоянию от ската кровли до пересечения с плоскостью стен и плюс 30 см.

Обогрев кровли и водостоков с плоской поверхностью осуществляют путем размещения провода по периметру и в сточных наклонных плоскостях. В вариантах наклонной кровли у зданий, где не предусмотрены водостоки, использует метод петлеобразного размещения кабеля с припуском за край на 7 см.

Ледяные скопления образуются и в долинах, то есть во внутренних углах пересечения наклонной крыши, поэтому в них тоже необходим обогрев.

Методы крепления тепловыделяющей жилы подбираются в зависимости от типа кровельного материала. На мягких крышах используют механический способ крепления с помощью клипс, которые прибиваются к поверхности. Места соединения обрабатывают герметиком. На сторону крыши длиной около 10 метров понадобится около 50-55 клипс, при укладке способом «змейка».

Возможен и монтаж с помощью клея. На металлической кровле монтаж провода производят с помощью приклеивания скоб специальным клеем. На каждый шов требуется 5 скоб

При клеевом способе важно обратить внимание на качество клея и соблюдать технологию его использования, в связи с тем что на металлических крышах особенно сильно возникает наледь и греющая жила должна быть надежно зафиксирована. Крепление же скоб с помощью гвоздей и шурупов к металлической крыше применяется редко, из-за прямого воздействия на материал кровли и нарушения антикоррозионного покрытия

Схема автоматики обогрева крыши.

В желобах шириной менее 15 см провод размещают без жесткой фиксации, в более широких желобах рекомендуется размещать две жилы, разделенные между собой вставками. Непосредственно в водосток или воронку жилу нужно опустить на 30-40 см для предотвращения скопления льда, так как обмерзание водостоков приводит всю систему стока талых вод в негодность.

Выбор типа кабеля

Общее правило при выборе кабеля для обогрева – его изоляция должна быть стойкой к ультрафиолетовым лучам.

Резистивный кабель состоит из одной или двух нагревательных жил, заключенных в двойную изоляцию, заземляемый экран и защитную оболочку. Основные марки имеют мощность порядка 30 Вт/м. Он дешевле саморегулирующегося кабеля, и используется, в основном, для обогрева кровли, ендов, и карнизов. Поставляется готовыми секциями примерно от 10 до 180 метров.

Саморегулирующий кабель нагревается за счет полимерной матрицы с переменным сопротивлением, расположенной между двух токоведущих жил. Ее сопротивление растет по мере нагревания кабеля. При достижении рабочей температуры нагрев прекращается. Благодаря этому саморегулируемый кабель защищен от зонального перегрева. Секции из этого кабеля можно размещать в местах с разными условиями теплоотдачи. Например, одна и та же секция может обогревать как участок кровли, примыкающий к водосточной воронке, так и отрезок трубы до входа в теплое помещение.

Саморегулирующийся кабель не критичен к перехлесту и смыканию нитей. Листва и мусор, скопившиеся в водосточном желобе, также не выведут его из строя. Секции произвольной длины, с мощностью 30-40 Вт/м, используются, в основном, для обогрева желобов и водосточных труб.

Для скатной кровли можно использовать как резистивный, так и саморегулирующийся кабель, а вот для желобов лучше применять только саморегулирующийся кабель, т. к. резистивный может перегреться и выйти из строя из-за опавших листьев и веток которые скапливаются в водосточной системе.

Резистивный кабель

Саморегулирующийся кабель

Перейти в раздел

Количество кабеля и схема укладки

Для обогрева края крыши используется укладка змейкой. Длина секции и шаг, рассчитываются исходя из необходимой мощности — Вт/м² и удельной мощности кабеля – Вт/м. Минимальное расстояние обогреваемого участка от края кровли > 50 см.

Шаг укладки рассчитывается по формуле:

Q= (Sх1,05)/L

  • Q – шаг укладки
  • S – площадь обогреваемого участка
  • L – длина секции
  • 1,05 – коэффициент запаса

Для расчета длины кабеля в желобе берется общая длина желоба, умноженная на количество ниток, и добавляется запас 5% (умножаем на 1.05). Здесь лучше использовать саморегулирующийся кабель.

В водосточных трубах, как правило, используется саморегулирующийся кабель в одну нитку. Чтобы рассчитать количество кабеля, надо длину трубы (с учетом изгибов и колен) умножить на количество ниток и прибавить 1.5 метра для дополнительной петли на воронке и в нижней части водостока.

В ендовах обогреваются нижние ⅔ длины. Количество ниток – 2-4 с шагом 10 см. Умножаем длину обогреваемой части на количество ниток, и берем запас 10% на припуски (коэффициент 1,1).

Особенности обустройства системы обогрева

Способы обогрева кровель разных типов могут разниться. Речь идет о так называемых «холодных» и «теплых» крышах. Разберем особенности каждого варианта.

Обогрев холодной кровли

Так называют теплоизолированную крышу с хорошей вентиляцией. Чаще всего такие кровли находятся над нежилыми чердачными помещениями. Они не пропускают наружу тепло, поэтому снежный покров на них не подтаивает в течение всей зимы.

Для таких конструкций будет достаточно установки обогрева водостоков. Линейная мощность уложенного кабеля должна постепенно увеличиваться. Начинают с 20-30 Вт на п/м и заканчивают 60-70 Вт на каждый метр водостока.

Как обогреть теплую кровлю

Теплой считается крыша с недостаточной теплоизоляцией. Они пропускают тепло наружу, благодаря чему даже при отрицательных температурах на поверхности теплой кровли снеговой покров может подтаивать. Образовавшаяся вода течет на холодные фрагменты крыши и замерзает, при этом образуется наледь. По этой причине необходимо обустройство обогрева края кровли.

Так называемая теплая кровля пропускает тепло наружу. Поэтому снег над «теплыми» участками тает, талая вода попадает на «холодные» фрагменты и застывает

Оно реализуется в виде уложенных по кромке крыши отопительных секций. Их кладут в виде петель шириной 0,3-0,5 м. При этом удельная мощность получившейся отопительной системы должна составлять от 200 до 250 Вт на каждый квадратный метр. Обустройство обогрева водостоков реализуется аналогично тому, что используется для холодной кровли.
