Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
Открытая проводка в пластиковых трубах
Короба КК обеспечивают защиту кабельной системы от механических повреждений, однако они не в состоянии обезопасить уложенные провода от влаги или мелкой пыли. Если требования к обеспечению пыле,- и влагозащиты электропроводки достаточно высоки, то тогда предпочтительнее применить трубы из ПВХ. По сравнению с металлическими аналогами, использование ПВХ труб для электропроводки создает следующие преимущества:
- более низкую смету расходов, благодаря сравнительно дешевым расценкам на пластиковые трубы и низкой трудоемкости монтажных работ;
- малый вес пластиковой продукции;
- высокие электроизоляционные качества;
- химическую инертность к коррозии и воздействию химических веществ в составе отделочных материалов;
- отсутствие конденсата при перепаде температур.
Для крепления ПВХ труб на стенах и потолке применяют монтажные клипсы.
Открытый электромонтаж
Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.
Кабель-каналы
На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.
Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.
Видео инструкция по монтажу кабельного канала своими руками
Клипсы
Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.
Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:
Правильное закрепление внутри дома
Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.
Как прикрепить гофру на улице
Если же вы хотите закрепить кабель
Изоляторы
Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:
Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.
Гвоздевые скобы
Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.
Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
Классификация кабель каналов
Кабель-каналы классифицируют по следующим основным признакам:
- По материалу изготовления выделяют:
- металлические;
- пластиковые.
- По месту размещения кабельные короба подразделяются на следующие типы:
- напольные изделия;
- настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
- потолочные;
- плинтусные.
Типы кабель-каналов
- По степени жесткости разделяют на:
- жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
- гибкие кабель-каналы, способные изгибаться в разные стороны.
Прокладка кабеля в кабель канале
Выполнение монтажа проводки по деревянному строению с применением кабельного канала (иначе называемого коробом) обладает большим количеством плюсов и значительно меньшим числом минусов по сравнению с иными методами электрофицирования строений из дерева.
- основным отрицательным моментом следует считать тот, что вся прокладка идет по верху, собирая пыль и мешая ровненько установить, например, тумбочку или шкаф;
- раскрашенный канал имеет стоимость в два-три раза большую, чем обычный;
- еще, я думаю, мало кому придется по душе, что на рынках вечно отсутствуют соединители и уголки (они, правда могут быть привезены под заказ и пр. правда, в таком случае, как правило, не устраивают сроки поставок). Есть, конечно, альтернативный вариант – спецмагазины, да, только там цены «кусаются»… Для выхода из положения в подобных случаях, предлагаю применять в качестве маскиратора швов на каналах обычный герметик, подобрав его в тон к расцветке канала.
Выпускается кабельный канал «палками», длина которых 2 метра. В первую очередь, надо освободить канал от крышки (если это надо, то укоротить его и сделать вырезы). Если монтаж ведется по стене из кирпича, то потребуется перфоратор. Шестимиллиметровый бур и дюбель-гвозди (обычно размером 6х40 мм).
Прикладываем канал к нужному месту на стене и высверливаем отверстие сквозь его дно. В это отверстие вставляем и вворачиваем дюбель-гвоздь. На стандартную «палку» кабель-канала требуется 4-5 дюбель-гвоздей. Для крепления на стену из дерева применяем обычный шуруповерт и саморезы, имеющие плоские шляпки. После закрепления канала, можно проложить в них провода. В случае большого количества проводов, можно применить в нескольких местах временное закрепление, изготовленное из маленьких кусочков крышки от канала, установив их на расстоянии 1-2 метра. Размер таких временных крепежей может быть 0.1-0.2 м. Это поможет придержать кабель и не позволит ему выпасть из короба.
Если в помещении слишком много углов и поворотов, либо стены, мягко говоря, не очень ровные, то проложить кабельный канал может быть весьма затруднительно. Ведь прокладка канала по кривой стене – процесс почти невозможный. Это, конечно, можно сделать, но результат получится не шибко приятным. Именно поэтому поверхность стен для прокладки коробов должна быть ровной, а сама работа должна выполняться специалистом, имеющим определенные навыки.
Вот, пожалуй, и все, что можно рассказать о том, что же такое кабель-канал и как выполнять монтаж проводки с использованием оного. Естественно, каждый волен выбирать самостоятельно, главное, чтобы результат был безопасным и красивым.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
0 Автоматическое включение резерва (АВР) Внезапные отключения электричества — с этим хотя бы раз сталкивался каждый. Но если мы
0 Замена распределительной коробки в квартире Возможные причины замены Одна из главных целей квартирного ремонта получить ровные
0 Монтаж инфракрасного теплого пола: порядок работ Если в комнате установлен обогреватель, например, камин или печь, его тепло весьма
Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.
Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!
Система кабельных каналов
Система содержит в комплекте необходимой пакет аксессуаров, позволяющих смонтировать установочные элементы непосредственно на поверхность или же прямо в короб и устраивать электрические кабельные трассы внешнего типа электропроводки, дублируя тем самым стены, потолки, полы зданий и внутренних помещений. Если имеют место значительные габариты пролетов опор лучше использовать узкий тип лотка, имеющий высокие края ввиду того, что широкие кабельные лотки, имеющие низкие края той же ёмкости выдерживают большую нагрузку. Поэтому требуется выявить, приоритет: шаг опор или же выполнение условий прокладки кабеля. Кабельные каналы используются для размещения силовых и слаботочных электрических проводов (систем электроснабжения и электроосвещения, систем гарантированного электроснабжения и аварийного освещения, систем безопасности: система охранно-тревожной сигнализации, система видеонаблюдения,). Кабельные каналы используются также для прокладки локально-вычислительных сетей, структурированных кабельных систем, систем кабельного и спутникового приема телевидения и т. д.).
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Как крепить кабель канал к бетонной стене?
Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.
Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.
С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.
Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.
Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.
К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:
- настенные кабель каналы с односторонним или двухсторонним замком;
- напольный плинтус с секциями для проводов, преимущественно слаботочных;
- потолочный аналог предшественника;
- напольные системы с защитой от механического воздействия;
- лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.
Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.
На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html
Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.
Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.
Какой кабель канал нужен владельцу бани?
Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.
У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.
Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.
Выбор определяет цель работы:
- если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
- если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
- если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.
Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.
Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.
Устройство проводки в кабель канале
К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.
Как сделать крепеж самостоятельно
При покупке большого количества фиксаторов расходы существенно возрастают. Поэтому при скрытой укладке кабелей применяют самодельные приспособления.
Их изготавливают из:
- Жестяных полос. В средней части металлической ленты проделывают отверстие, в которое вставляют гвоздь. Полосами зажимают отдельные кабели или пучки. Для надежной фиксации концы скручивают замком.
- Оцинкованной стали, нарезанной на тонкие ленты. Из такого материала можно сформировать скобу. Концы снабжают шурупами. Самодельный крепеж устанавливают через каждые 50 см.
Жестяные полосы применяют для скрытой или открытой прокладки проводов. Подручными средствами крепят как отдельные кабели, так и пучки.
Пластиковые кабель-каналы, их разновидности и размеры
Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.
Форма, материалы и размеры
Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.
П- образный кабель-канал.
Треугольный кабель-канал.
Ш- образный кабель канал.
Кабель-канал виде полусферы.
Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.
Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.
Размеры кабель-каналов П-образного типа и их полезное сечение:
| Профиль | Размер (ширина × высота), мм | Полезное сечение, мм2 | Толщина стенок, мм |
|---|---|---|---|
| 12х12 | 130 | 1 | |
| 15х10 | 135 | 1 | |
| 16х16 | 230 | 1 | |
| 20х10 | 180 | 1 | |
| 25х16 | 360 | 1,1 | |
| 25х25 | 563 | 1,1 | |
| 40х16 | 576 | 1,3 | |
| 40х25 | 900 | 1,3 | |
| 40х40 | 1440 | 1,3 | |
| 60х40 | 2160 | 1,7 | |
| 60х60 | 3240 | 1,7 | |
| 80х40 | 2880 | 1,7 | |
| 80х60 | 4320 | 1,7 | |
| 100х40 | 3600 | 2 | |
| 100х60 | 5400 | 2 |
*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.
Способ крепления к поверхности
В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).
Дополнительные элементы
Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.
Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.
Напольные и плинтусные кабель-каналы
Отдельной категорией идут напольные и плинтусные кабель-каналы.
Напольные кабель-каналы.
Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.
Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.
+ Плюсы кабель каналов
- Нет нужды штробить стены для укладки проводов.
- Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
- Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
- Монтаж магистрали выполняется максимально быстро.
- Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.
— Минусы кабель каналов
- Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
- Короб «забирает» у стены несколько сантиметров пространства.
- Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
- Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
Как закрепить кабель канал — основные способы!
Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».
Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.
Крепление кабель канала к стене с помощью саморезов.
Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.
Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.
Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.
Крепление кабель-канала на дюбель-гвозди.
Понадобятся такие инструменты:
- Перфоратор.
- Дюбель-гвозди.
- Острый нож.
- Уровень и карандаш.
- Отвёртка.
Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.
Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

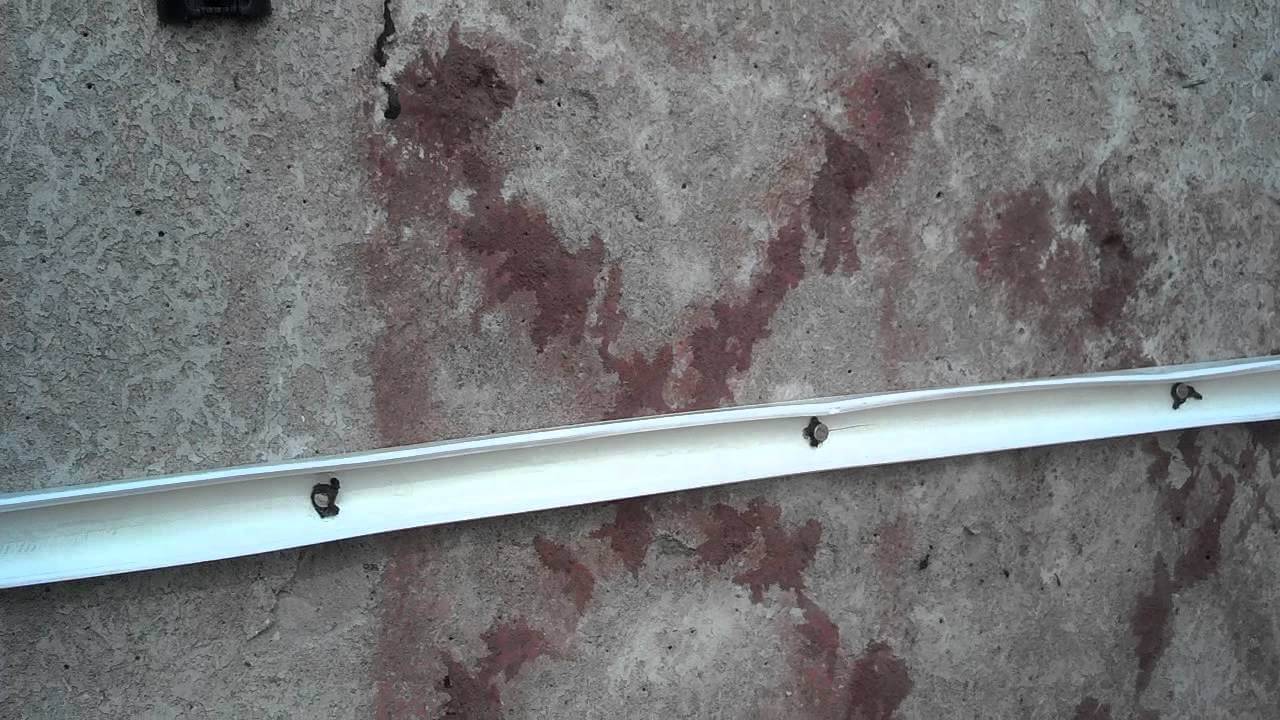

Как крепить кабель канал на клей (жидкие гвозди).
Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.
Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.
Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.
Крепление кабель канала на металл.
Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.
Классификация кабельных каналов.
В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.
Основные варианты кабельных каналов:
- Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
- Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
