Монтаж СИП кабеля от столба к дому

Как правильно натянуть СИП между столбами

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

Вам это будет интересно Использование бронированного кабеля

Важно! Строительство новой линии электросети требует крепления к столбу кронштейнов провода. Эту работу удобнее делать на земле до его прокладки

Монтаж кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После излишки ленты удаляют.

Укладка воздушных линий электросети

Инструкция по проектированию воздушной линии электросети позволит выполнить все действия безошибочно:

Столб с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети.
Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже +20 Градусов.
Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения.
Натянутый провод раскатывают с барабана, установленного на машине.
На опорах СИП распределяют с помощью роликов и натяжного каната — лидера.

Технология Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

Возле первой анкерной опоры, где будет начинаться линия электросети, крепится барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.

На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.

Важно! На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За ним оставляют свободный выступ жил для дальнейшего подключения

Натяжка проводов

После крепления и раскладки провода СИП на опоре начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором — динамометром. Протяжка производится с определенным усилием, отображаемым динамометром. После натяжки всей линии электросети, нужно изолировать провод, который должен висеть на некоторое время.

Вам это будет интересно Особенности ИКК

Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.

На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

Какие ошибки возникают при монтаже

Как сделать прокладку кабеля по забору в соответствии со всеми законодательными нормами и правилами

В случае проживания на даче или в частном доме, очень часто возникает вопрос, который касается способа прокладки провода к тем пользователям энергии, что располагаются в отдельных от участка местах.

Более трудным является то, что прокладка провода должна соответствовать всем законодательным нормам и правилам, иметь высокий уровень защиты и безопасности.

Существует очень много различных способов прокладки, таких как проложить под землей или в металлической трубе, что как раз согласуется с правилами, но они занимают очень много времени, труда и денег.

Поэтому, остается только прокладка провода по забору. Это более легкий и бюджетный процесс.

Меньше требований имеет использование бронированного проводника, но, к сожалению, это не для всех удобно и не каждому подойдет по карману.

Для соблюдения всех норм, данные виды кабелей стоит прокладывать на дистанции двух метров от земли или больше.

В случае отсутствия данной возможности, необходимо обеспечить защиту кабеля от влияния внешних факторов, а именно, проложить кабель в коробке, трубе или другом материале, что указывается в ПУЭ.

Бывают разные случаи, когда невозможно проложить кабель на высоте более двух метров, так как высота забора меньше, либо же забор изготовлен из горючих материалов, поэтому существуют разные способы прокладки.

Если есть возможность проложить кабель на расстоянии двух метров, то это будет наиболее легко, удобно и безопасно.

Для этого нужно между столбами забора натянуть трос шириной от 1 до 2 миллиметров и прикрепить на него проводник нейлоновыми хомутами. Наглядные примеры данного способа можно посмотреть в интернете с фотографиями.

Так же, многие используют гофрированные трубы, но это является не самым лучшим способом, так как имеет низкий уровень качества и безопасности. Несмотря на соответствие нормам ПУЭ, она может легко разрушиться и принести куча других проблем.

Более того, размещать гофрированную трубу следует с расстоянием в один метр. Разве что, некоторые рекомендуют приобретать черную гофрированную трубу, что является более качественным вариантом.

В случае низкого забора из дерева, необходимо обеспечить самый высокий уровень пожаробезопасности. Самым экономным вариантом в данном случае является использование металлической гофрированной трубы.

Так же, используют трубы из металла или другие варианты, но они очень дорогие и вряд ли подойдут для каждого желающего.

В случае низкого забора, изготовленного из кирпичных или каменных материалов, используются способы прокладки, что и в случае при прокладывании открытой стенной проводки электросети.

Более того, необходимо строго учитывать все нормы и правила для обеспечения высокого уровня безопасности.

Таким образом, перед тем как приступить к прокладке кабеля по забору, нужно учесть рекомендации, представленные в данной статье, и ознакомиться подробней с существующими нормами и правилами законодательство, что бы прокладка была сделана качественно, безопасно и согласно со всеми инструкциями.

Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия.

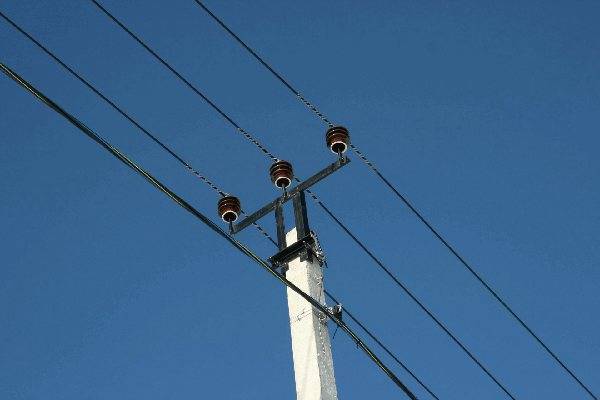

В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика. Такой способ сопровождался массой недостатков:

схлесты проводов при ветре
возможный обрыв провода
окисление в местах соединений
проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
большая занимаемая площадь на фасаде
возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия.

Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Перед монтажом необходимо приобрести весь материал, а именно:

СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
Скрепа SOT36 – 2шт (фиксация ленты)
Бандажный крюк SOT39 или SOT29 – 1шт
Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
Анкерный зажим SO80 или SO158 – 2шт
Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т. д. ) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м.

В противном случае придется устанавливать дополнительную подставную опору. СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации.

В основном для ввода в дом используются марка СИП 4*16. Для подключения к основной магистральной линии эл. передач потребуются покалывающие зажимы.

Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов.

Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов. зажим для подключения к голым проводам На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП.

Его фиксация выполняется анкерными натяжными зажимами. Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома.

Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию. Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике: Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе

На что еще стоит обратить внимание при данном монтаже СИП:

если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

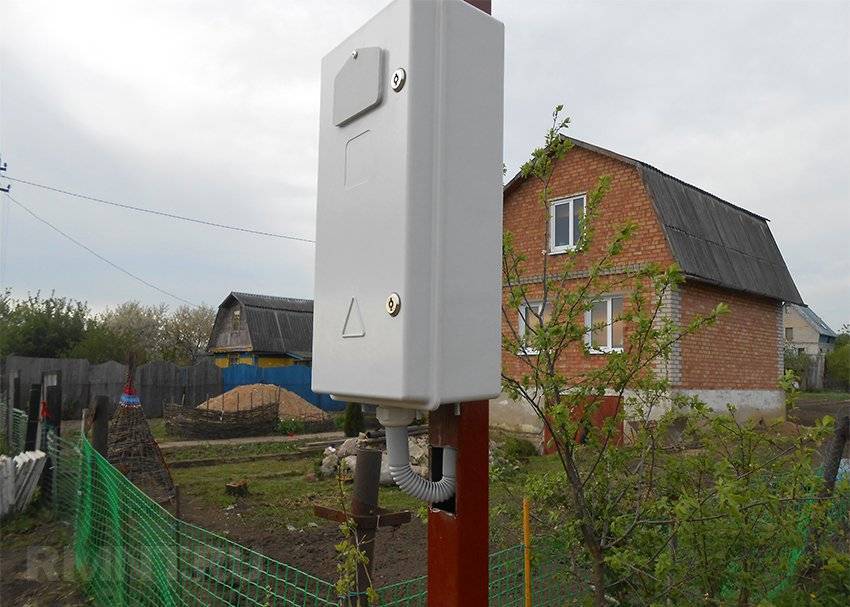

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).

Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы. Раздел: Метки: , Навигация по записям.

Виды и технические характеристики

СИП — провод, состоящий из нескольких токоведущих алюминиевых жил. Именно поэтому он не подходит для прокладки электропроводки внутри строения, где следует применять проводники из меди. Существует несколько типов кабеля:

СИП-1 — четырехжильный проводник, применяемый для передачи 3-фазного тока напряжением не более 1 кВ. С помощью трех жил подключаются фазы, покрытые полиэтиленовым изоляционным слоем. Нулевая жила имеет металлический сердечник, а изоляция на ней отсутствует.
СИП-2 — отличается от первого типа лишь материалом защитного слоя токоведущих жил.
СИП-3 — провод с одной жилой, защищенной изоляцией из светостабилизированного полиэтилена. Для увеличения прочности кабель имеет стальной сердечник, встроенный в жилу. Проводник применяется в электромагистралях напряжением не более 35 кВ.
СИП-4 — используется для передачи напряжения до 1 кВ и имеет 4 токоведущие жилы, каждая из которых покрыта слоем светостабилизированного полиэтилена. Распространен в дачных товариществах для подведения электричества к домам.
СИП-5 — состоит минимум из двух жил, защищенных слоем полиэтилена. Применяется в электросетях с напряжением менее 1 кВ.

В этом видео вы узнаете. как установить СИП кабель:

Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. Здесь и далее условимся называть такое соединение воздушкой.

На рисунке: 1 – соединяемые дома, 2 – трос, 3 – информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель “витая пара” на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 – 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год “перегрызть” стальной трос столь малого сечения. Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно. У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Начало работ под напряжением

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.
СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:

Как проложить кабель в земле видео смотрите ниже:

Административно-правовые вопросы

Для подключения к электрической сети владельцу дома нужно получить разрешение от энергоснабжающей организации, что часто влечет множество бюрократических проволочек. Основанием для выдачи разрешения является проект внутреннего электроснабжения (ПВЭ), в котором присутствует полное описание домашней электросети с тщательным пересчетом количества токоприемников, их мощности и режима работы. На основании этого определяется величина выделенной мощности и лимит потребления для будущего подключения.

В соответствии с ПВЭ будут определены технические условия (ТУ), в которых регламентируется способ подключения, инженерные аспекты и требования, которые должен выполнить заказчик. Например, если расстояние от здания до ближайшей опоры воздушной ЛЭП превышает 25 м, потребуется установка еще одного бетонного столба или трубостойки.

Работы по подключению могут быть выполнены бригадой РЭС или сторонним подрядчиком с соответствующей лицензией. При строительстве дома под ключ соответствующие допуски у основного подрядчика часто имеются, однако привлечение третьих лиц потребует процедуры приемки и составления акта выполненных работ. С другой стороны, поручение работ монтажникам РЭСа — это дополнительная смета, и вовсе не факт, что цена монтажных работ будет меньше.

Кронштейны на стену

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье “Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция”.

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:
