Переход с СИП на кабель

Как соединить провод СИП с медным кабелемНа что обратить внимание
Как может осуществляться соединение
Щит учета установлен на опоре линии
Щит на стене дома
СИП + СИП

СИП кабель. Конструкция СИП
Соединение СИП и аввг

Соединение проводов СИП между собой –, как самостоятельно соединить два провода СИП между собой
Как соединить СИП с алюминиевым проводом. Как соединить провода СИП между собой
Видео прокалывающий зажим арматуры СИП

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

1. Чтобы сохранить здоровье жильцов строения.
2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

• Подобрать для конструкции дома крышу с заземлением,
• Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
• Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение

Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности

Ввод кабеля в дом со столба. Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

• схлесты проводов при ветре
• возможный обрыв провода
• окисление в местах соединений
• проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
• большая занимаемая площадь на фасаде
• возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

• СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
• Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
• Скрепа SOT36 – 2шт (фиксация ленты)
• Бандажный крюк SOT39 или SOT29 – 1шт
• Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
• Анкерный зажим SO80 или SO158 – 2шт
• Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Важно сделать одно замечание. Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими

Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

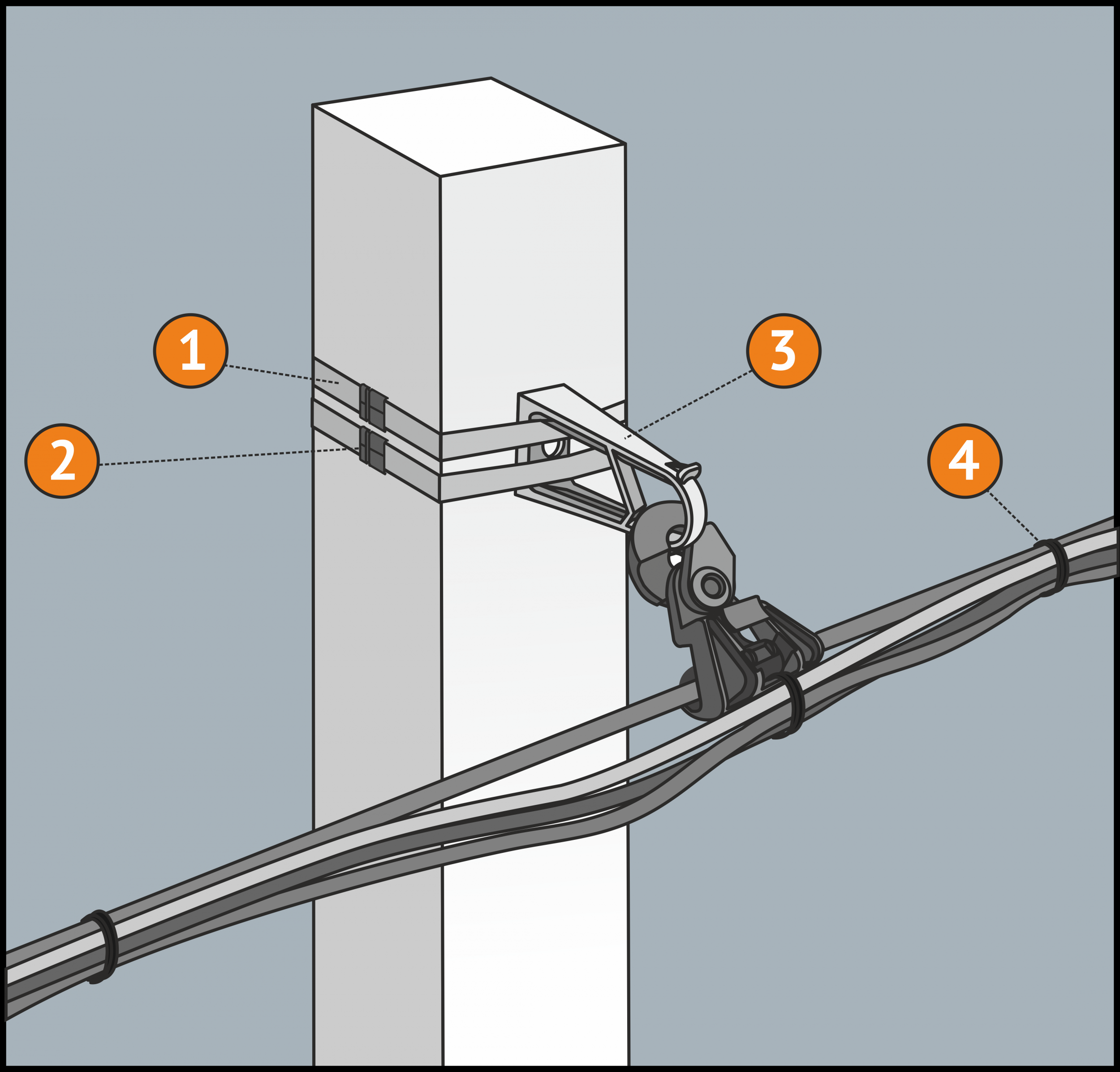

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник —  Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

• если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание. Также крепеж кабеля зависит и от способов отделки в помещении

Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

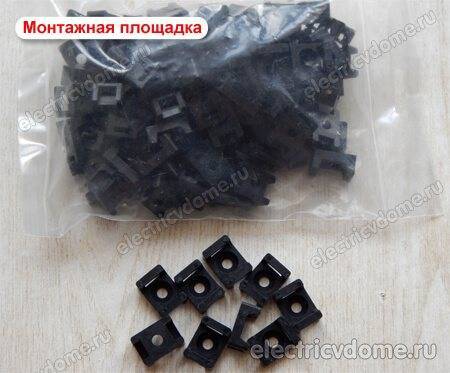

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Подключение от подъездного щитка

Основные трудности у потребителей электроэнергии возникают при размещении узла учета внутри дома или квартиры. В этом случае проход кабеля через каждую стену и его замуровка в штробах должны быть задокументированы в акте скрытых работ, поэтому самостоятельно выполнить электромонтаж получится вряд ли.

Проход кабеля через внешнюю стену выполняют с применением закладной гильзы из стали или полиэтилена. В деревянных домах кабель должен быть проложен внутри цельной стальной оболочки вплоть до вводно-распределительного устройства (ВРУ). Конец оболочки или трубы, выведенной на улицу, наклоняют строго вниз для защиты от попадания внутрь капель косого дождя.

Монтаж СИП кабеля от столба к дому
Проводником являются алюминиевые жилы поперечного сечения площадью от 16 мм², чего с лихвой хватает для подключения дома. Такой относительно большой параметр обусловлен необходимостью выдерживать механические нагрузки с запасом по прочности.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Подключение провода СИП к дому об опасности для людей при обрыве оголённого провода под напряжением, висящего над головами, наслышаны многие, часто такие истории имеют трагическое содержание, причина которого валяющаяся проволока ударила током. Если же вам что-то непонятно, пишите мне!

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья).

   Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:

• Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
• зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
• Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.

1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Прокладка кабеля по фасаду здания: нормы, требования и особенности монтажа

Основные требования ПУЭ должны соблюдаться независимо от способа и места установки электрической проводки. Прокладка кабеля по фасаду здания не является исключением: здесь имеются определенные нюансы и подвохи, справиться с которыми без опыта и знаний невозможно.

Для начала проясним: прокладка по фасаду — неотъемлемый процесс электрификации дачного дома, коттеджа и гаража. Эти действия могут быть необходимы в многоэтажных квартирных зданиях, когда требуется установка кондиционера (наружного блока), камеры видеонаблюдения, спутниковой антенны и так далее. Любые несоблюдения правил установки могут привести к некорректной работе оборудования, стать причиной ударов электрическим током и возгорания.

Подвод провода к системам видеонаблюдения

В ПУЭ указано, что по фасаду здания провод можно вести открытым и закрытым методами. Конкретный выбор зависит от нескольких факторов, включая условия окружающей среды, используемый кабель, материал, из которого изготовлены стены, и место крепления линии электроснабжения. Разные нормы по прокладке кабеля описаны для кирпичных, каменных, бетонных и древесных стен.

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Как подключить провод сип от столба к дому

Начало процесса монтажа сипа от столба к дому – это обращение в Энергонадзор, который должен выдать вам ТУ. Самостоятельно вы должны замерять требуемое количество кабеля и приобрсти его с запасом 10% минимум.

Выбор кабеля

Согласно технических условий подключения сип к дому вы закупаете кабель (по указанному номиналу), а к нему: гофрошланг, крепления. Обычно это СИП-4 (самый простой и недорогой), можно купить и более дорогой, с запасом по сечению провод. Для однофазного подключения выбирается 2-жильный кабель, для трехфазного, соответственно, 4-жильный. Сечение по фазе должно быть не менее 16 мм² – меньше нельзя.

Крепления для СИП

При креплении сип к дому воздушным способом есть одно золотое правило: расстояние кабеля от стены должны быть не меньше 6 см. Для крепления используют специальные крюки (вкручиваются в стену) либо другие конструкции (арматура с загнутым концом, готовые фасадные монтажные элементы). Но главное при монтаже кабеля сип к дому остается одно: дистанция до стены. Оптимальное расстояние между креплениями по стене – 60…70 см. На участке кабеля рядом с первым крюком на стене устанавливается клиновый зажим, который будет поддерживать кабель. Весь кабель вдоль стены необходимо устанавливать в гофрошланге.

Крепление на столб (не контакты, а именно арматура) могут выполнить как электрики Энергонадзора, так и самостоятельно. В комплект крепления входит крюк для столба, бандажная лента и зажим для нее (фиксирующая скоба).

На крюк от столба надевается натяжной зажим (различаются по типу монтируемого кабеля: могут быть на 2 отверстия, а могут – на 4). Провод пропускается в фиксатор с запасом, после чего зажим закручивают. Кабель надежно фиксируется в конструкции, после чего зажим вешают на крюк столба.

Для подключения кабеля электрикам может понадобиться ответвительный прокалывающий зажим. В данном узле могут фиксироваться контакт поводка от магистрали и вашего ввода. Самостоятельно устанавливать его на столбе вы не имеете права.

Установка счетчика

Счетчик может устанавливаться на столбе ввода, на стене дома либо внутри помещения. Главное условие – отсутствие разрыва питающей линии: кабель должен быть цельным, скрутки не допускаются. При установке на улице счетчик должен быть помещен в шкаф, исполнение приборов – влаго- и пылезащищенное.

Лучший вариант установки – в доме либо на стене дома, но только у вас во дворе. Не соглашайтесь на установку на столбе: Энергонадзору так удобней проверять, но тогда прибор подвержен вандализму. Красть его нет смысла, но просто вскрыть шкаф или разбить прибор  всегда найдется желающий. Вы ответственность в таком случае не несете, но определенные неудобства в случае ЧП возникнут.

Подключение к счетчику можно выполнить самостоятельно, а инспектор Энергонадзора обязан проверить его и после опечатать.

Резюме: что вы можете сами, а что нет при вводе электричества в дом проводом сип

Можно:

1. Выполнить крепление провода сип к стене дома.
2. Выполнить установку крепежной арматуры на столбе.
3. Установить шкаф со счетчиком у себя во дворе или доме, осуществить в нем коммутацию.

Запрещено: самостоятельно подключаться к магистральной линии.
