Технологии монтажа кабеля СИП

Распространённые ошибки

Во время сооружения линии электропередач необходимо в точности соблюдать требования действующих норм и стандартов, которые способны повлиять на надежность электроснабжения. Именно поэтому необходимо с особой тщательностью подходить к выбору линейно-сцепной арматуры и расчету параметров воздушной линии.

Ошибки могут быть чреваты очень серьезными последствиями. Не допустить или свести их появление к минимуму можно, помня о следующих важных нюансах:

1. Перед вынесением окончательного решения во время приемки ВЛ необходимо опираться не только на результаты визуального осмотра уже возведённой линии, но и правильность выполнения монтажа, личное присутствие во время которого обязательно.
2. Для прокладки магистрали должны использоваться материалы, удовлетворяющие требованиям, которые предъявляются к строящейся ВЛ.
3. Монтажная бригада должна иметь в наличии весь необходимый комплект оборудования, инструмента и приспособлений.
4. Заниматься возведением и обслуживанием магистрали должен только обученный персонал.
5. Начинать прокладку линии разрешается, только имея на руках качественно разработанный проект.

Неправильный выбор зажимов

В большинстве случаев необходимость доработки проекта ВЛ, предусматривающего использование СИП кабеля, возникает из-за неправильного подбора прокалывающих зажимов. Например, когда рекомендованный зажим был выбран без учета сечения провода. В итоге получается, что зажим, который предназначен для работы с кабелем меньшего сечения, неспособен проколоть изоляцию, вследствие чего нельзя обеспечить хороший контакт с проводником.

Если же всё-таки контакт возникает, то через зажим будет проходить ток больше той величины, на которую он рассчитан. Это в конечном итоге может привести к аварии на линии. Также возможна и другая ситуация, когда рекомендованный к использованию в проекте зажим был подобран без учета материала кабеля СИП. Если эту ошибку своевременно не заметить и не устранить, то это может привести к разрушению проводника в месте контакта из-за электрохимической коррозии.

Как проложить кабель по забору согласно правилам?

Требования, предъявляемые к монтажу

Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.

Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГ, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).

Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ.

Варианты прокладки

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальную проволоку диаметром 1-2 мм, к которой нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора. Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Пластиковая гофрированная труба является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна. Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

Вот мы и рассмотрели, как может быть выполнена прокладка кабеля по забору. Надеемся, предоставленные правила ПУЭ и способы монтажа помогли вам правильно провести линию своими руками!

Наверняка вы не знаете:

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”.

Особенности монтажа и эксплуатации разрядников РВО

Перед установкой рекомендуется провести высоковольтные испытания изделия. Это необходимо для того, чтобы убедиться в соответствии нормам рабочих характеристик разрядника. Перед началом монтажа проверьте целостность фарфорового корпуса: на поверхности не должно быть нарушающих герметичность трещин и сколов, способных повредить защитную эмаль.

Разрядники РВО предназначены для установки на металлоконструкциях высоковольтных опор (закрепляются хомутами с прокладками)

Для правильной работы важно установить изделие строго вертикально с максимальным отклонением не более 10 градусов

Перед началом грозового сезона (ежегодно) разрядники РВО необходимо проверять посредством профилактических испытаний, в ходе которых фиксируется ток утечки и напряжение пробоя. По результатам контроля принимается решение о дальнейшей эксплуатации изделия или о его замене. Утилизация продукции, отработавшей свой срок, происходит в обычном порядке.

Отделительные клинья

Очень простой, но очень важный инструмент при строительстве линий СИП – это изолированные клинья для разведения отдельных жил. Необходимы они в первую очередь для провода, на котором уже есть тяжение.

Клинья применяются при установке прокалывающих зажимов. Данные приспособления позволяют безопасно отвести и отделить необходимую жилу на 4-5 сантиметров от общего жгута. При этом не повреждается изоляция остальных проводников.

Использование отверток или рожковых ключей для этих целей запрещено.

Насколько бы вы не были внимательны и аккуратны, но при установке нескольких десятков прокалывающих зажимов в одном или нескольких местах обязательно произойдет повреждение изоляции.

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

Подключение от подъездного щитка

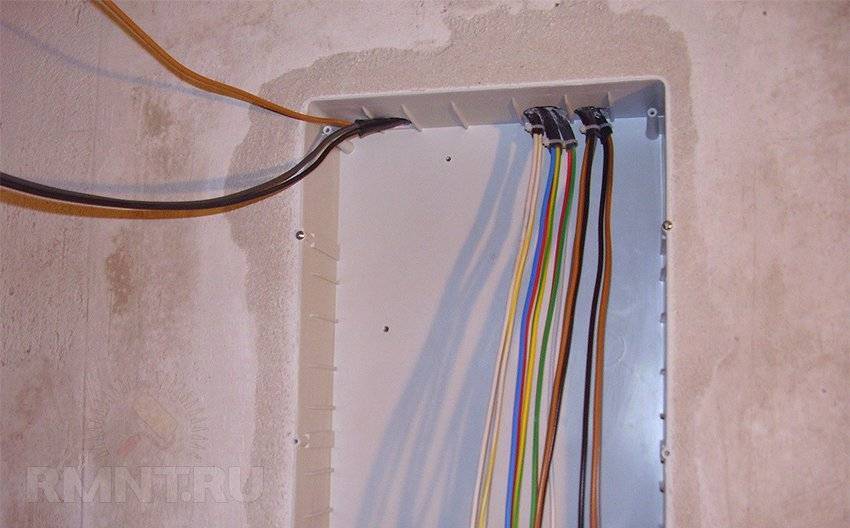

Жителям квартир не в пример проще организовать ввод электричества. Достаточно проложить кабель по стене, защитив его пластиковым коробом или гофрированной оболочкой. Если есть доступ к этажному щитку, лучше сразу завести кабель внутрь, просверлив отверстие напротив свободного технического колодца. Длина кабеля должна быть достаточной для подключения на клеммный ряд счетчика, но чтобы при этом осталась петля длиной 50–70 см.

Энергоснабжающую организацию не обязательно ставить в известность о проведении этих работ, но вопрос относительно пыли, шума и прокладки коммуникаций по стенам подъезда следует согласовать с представителями ЖКХ и домового кооператива. В РЭСе существует специальная процедура переключения потребителей на новый ввод. Электромонтер выполнит все работы в течение нескольких часов, а инспектор энергосбыта примет узел учета и запломбирует его. Вам останется только сделать переключение на вводном щитке в своей квартире.

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.

На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах – поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

• На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
• За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
• С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
• Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
• После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.

Почему нельзя заводить СИП в дом

Для начала, официальная информация. Согласно ГОСТу 31946-2012, по которому производится весь провод СИП в нашей стране, “3.1 самонесущий изолированный провод: Многожильный провод для воздушных линий электропередачи (…)”.

Исключение, как я говорил, только для провода с литерой “н” – его можно прокладывать по стенам зданий с внешней стороны. Да и то – на определенном расстоянии от поверхности. Дополнительная буква “н” в маркировке указывает на пожаробезопасное исполнение СИП. Полиэтиленовая изоляция таких проводов является самозатухающей и не поддерживает горение. Все же такой провод заводить в дом тоже нельзя.

Особенностью изоляции СИП является то, что его изоляция рассчитана на эксплуатацию на открытом воздухе. Это значит, что она устойчива к воздействию солнечного света. Изоляция кабелей для внутридомовой проводки должна обладать очень низкой способностью к возгоранию, а стойкость к солнечному свету тут не важна.

Поскольку изоляция СИП выполнена из полиэтилена, который горит с образованием горящих расплавленных капель, поджигающих все вокруг, понятны ограничения по области применения СИП.

У некоторых читателей может возникнуть вопрос: почему это он должен обязательно загореться? Ведь специально поджигать его в доме никто не будет. Вот здесь вспомним начало статьи. Где говорилось о том, что возгорание может произойти в любой момент из-за неправильного подключения.

Основные жилы СИП изготовлены из алюминия или его сплавов. Как известно алюминий мягкий металл и контактное соединение имеет свойство ослабляться с течением времени. Если контакт вовремя не подтянуть, он будет нагреваться. При нагреве будет возрастать переходное сопротивление, которое будет приводить к еще большему нагреву и вызывать искрение контактов. Проблема нарастает лавинообразно: больше нагрев – хуже контакт – больше нагрев, и т.д. Алюминий “течёт” внутри клеммы, и её затяжка становится слабой.

Значит, может возникнуть такая ситуация, когда контакт ухудшится и нагреется настолько, что изоляция СИП начнет плавиться или загорится. Для примера приведу несколько фотографий. Трехфазный ввод в автоматический выключатель в электрощите:

Результат неправильного подключения СИП к клеммам автоматического выключателя. Досталось и счетчику.

Как видно на фотографии, из-за плохого контакта и вероятно немалой нагрузки провод грелся, что привело к оплавлению изоляции, которая стала стекать по корпусу.

Изоляция СИП от нагрева расплавились и потекла вниз

При возгорании такая изоляция, продолжая течь, возможно подожгла бы весь щит. На фото хорошо видно, что изоляция сильно оплавилась, и хозяин решил ее «починить» при помощи изоленты.

Провода СИП – от нагрева переплавилась изоляция

То есть, проблема возникла не внезапно, её пытались устранить.

При нагреве произошло КЗ и перегорело две жилы. Одна жила осталась цела (фаза на полюсе 2). А две жилы спаялись между собой и в месте спайки виден прогар изоляции (дырка). До короткого замыкания оставалось немного. Самое плохое в этой ситуации то, что при пожаре подачу электроэнергии отключить было бы проблематично.

Тот самый электрощит, в котором оперативно заменили вводной автомат:

Повторное подключение СИП и установка нового вводного автомата

Причем концы СИП снова подключены тем же способом. А значит – проблема может повториться. Плюс – нужно отметить, что номинал установленного вводного автомата ниже (был 63 – стал 40 А), а значит, максимальный ток СИП будет ниже. Но вопрос: надолго ли хватит? – остается актуальным.

Более того, помня о возможности возгорания СИП, его нельзя устанавливать на горючих поверхностях даже на улице. Вот фото, присланное читателем. Здесь “улица” – стена деревянного дачного домика:

СИП заведен на автомат на внешней стене деревянного дома

Отходящий кабель ещё не подключен. Я посоветовал читателю подложить под бокс металлическую или асбестовую подложку, и озаботиться качеством подключения СИП к клеммам автомата, о чем будет сказано ниже.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Как соединить провод СИП

Из-за наличия в составе жилы стального сердечника, позволяющего кабелю сохранять длину, не растягиваясь под своей массой, его назвали самонесущим изолированным проводом. Он предназначен для воздушных линий напряжением до 35 киловольт и не предполагает прямого соединения между собой. Для изготовления ответвлений предусмотрено использование прокалывающих механизмов.

Принцип работы

Для соединения двух параллельных жил или создания отпайки применяют ответвительные зажимы для проводов. Для одного из них употребляется сжим с самопрокалыванием в едином гнезде, а в другом — в разных отсеках, с изоляцией оголённых концов диэлектрическими колпачками. Прокол осуществляется зубцами в форме пирамиды. Подобный вид зажима обеспечивает защиту от попадания влаги.

Строение соединителя

Конструкция такого приспособления проста и надёжна. Это достигается при помощи следующих деталей:

• Пластина с пирамидальными зубами. Она может быть одна или несколько, составляющих клеммник. С её помощью реализована способность самопрокалывать изоляцию до проволочного основания.
• Герметизирующая смазка для исключения окисления.
• Крепёжные изделия.
• Корпус для защиты от влаги, иногда полностью герметичный.

Обычно для затягивания используются болты с головкой на 13 или 17. Один из них простой, для разборки разъёма, второй срывается по достижении определённого усилия. Гнёзд бывает два или четыре различного диаметра. К примеру, зажим прокалывающий для СИП 4х16 означает присутствие 4 посадочных мест для провода сечением 16 квадратных миллиметров, соответственно, 2х16 указывают на содержание двух гнёзд должного диаметра.

Бывают соединения для проводов разного размера в одном корпусе. Маркируются такие изделия следующим образом:

• Марка зажима.
• Диаметр основного провода.
• Сечение ответвления.

Преимущества метода прокола

Применение таких зажимов началось уже давно и стало популярным. Этому способствовали подобные достоинства:

• Работа выполняется без отключения напряжения.
• С помощью изолированного ответвительного зажима можно соединять одножильные провода из отличающихся металлов.
• Контроль уровня затяжки и, соответственно, качества контакта. Второй болт обеспечивает удобную разборку соединения.
• Возможность создания герметичного сочетания. Ему не страшны колебания температуры.
• Быстрый монтаж.
• Много разновидностей под жилу любого сечения.

Связка провода без изоляции

Для магистральных линий предназначаются специальные виды зажимов. У них со стороны основной трассы применяется плашка без зубцов, а с ответвительной части — стандартный зажим с шипами. Установка таких приспособлений производится на обесточенном оборудовании.

Плюсы и минусы СИП

Достоинства СИП

Применение провода СИП позволяет устранить сразу несколько негативных причин, присущих ВЛ с голыми проводами.

Достоинства СИП:

• Невозможность возникновения короткого замыкания из-за упавших веток или других предметов, так как провода имеют изоляцию. Это также говорит о низкой вероятности возникновения пожаров.
• Высокая механическая прочность СИП, вследствие чего его обрыв маловероятен даже при падении на него тяжелых предметов.
• Возможность уменьшения габаритов ВЛ и снижения расстояния до элементов зданий.
• Меньшие потери электроэнергии при ее передаче (речь об утечках на землю например, через ветви деревьев).
• Невозможность кражи электроэнергии путем наброса.
• Высокий срок службы и меньшие затраты при эксплуатации ВЛ.
• При строительстве ВЛ не требуется устанавливать траверсы на опорах.
• Возможность прокладки СИП по фасадам и стенам зданий, но только на определенном расстоянии, для этого используется фасадное крепление СИП SF60.
• Возможность выполнения некоторых видов работ на ВЛ без снятия напряжения.

То что СИП изолированный, большой его плюс. Это спасает не только от замыканий и кражи электроэнергии, но и от удара током. И не только людей, но и диких животных. Это фото мне прислал читатель из Белорусской глубинки:

Аист на столбе с СИП

Бусел прекрасно себя чувствует даже под проливным дождём – благодаря изоляции СИП!

Недостатки СИП

К недостаткам можно отнести необходимость обучения персонала, который производит работы на СИП, а также стоимость ВЛ, более высокую, чем у линий, выполненных голым алюминиевым проводом.

Можно выделить еще один недостаток, который является следствием достоинств СИП. Так как вероятность перебоев в электроснабжении из-за перекрытия проводов сведена к нулю, значит и расчистка трасс ВЛ производится реже, чем у линий с голым проводом.

Если дерево вросло в неизолированные провода, оно их перекрывает и вызывает короткое замыкание. Для того чтобы подать напряжение, дерево или ветки надо обязательно спилить и перетянуть провода.

В случае с СИП все не так просто. Деревья быстро растут и достают до проводов СИП. Как думаете, что с проводами происходит? Изоляция у проводов не сразу, но перетирается. Это значит, что подойдя к такому дереву в сырой день, можно на себе почувствовать все прелести воздействия электрического тока на человеческое тело.

Упаковка, хранение и транспортировка продукции СИП

В соответствии с ГОСТ самонесущий изолированный провод поставляется в барабанах. Транспортировать изделие можно только в них. Иногда возможна перевозка с последующим хранением в бухтах. В данном случае нужно соблюдать два условия: сечение жилы должно составлять 16-25 кв. мм, общий вес бухты – до 25 кг. При хранении следует использовать навесы или закрытые помещения. Возможно кратковременное размещение под открытым небом.

По стандартам внешняя поверхность барабанов должны быть защищена специальными матами. К изделию нужно добавить сопроводительный документ в виде этикетки или технического паспорта. Он крепится к щеке барабана или бухте. Чтобы этикетка или паспорт не затерся, его следует поместить внутрь влагозащитной упаковки.

Таким образом, рассмотренный в статье СИП-провод практически не имеет недостатков. Если вы найдете квалифицированного монтажника, не обращая внимания на слегка завышенную стоимость, то минусов и вовсе не будет. Учитывайте то, что затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, защиты от несанкционированной коммутации, приводящей к воровству электрической энергии, и экономии при техническом обслуживании ЛЭП.

Источник

Арматура и материалы для прокладки кабеля

При монтаже используют провод, исходя из напряжения в сети: СИП-4х16 применяется для ввода в 220 В, а провод СИП-2х16 – для 380 В. СИП на опоре держится за счет бандажного крюка SOT39 или SOT29. Установка крюка на столбе происходит с помощью бандажной ленты, например, SOT37 2,5-3 м и двух скреп SOT36. На стене строения для СИП используется другая арматура: настенный крюк SOT28 или SOT76 с крепежными анкер-болтами. Также потребуются зажимы:

• анкерные SO80 или SO158;
• прокалывающие SLIP22.1: для сети 380 В – 8 штук и 4 штуки – для ввода 220В.

Следует убедиться, что СИП провода находятся в исправном состоянии. Сопротивление изоляции измеряют омметром на 1000 В, отсутствие короткого замыкания между жилами проверяется мультиметром.

Предельная длина провода СИП

Если в основной линии используются голые неизолированные провода, то следует использовать зажим гладкий с одной стороны, и зубчатый – с другой. При использовании проводов СИП на магистральной линии обе стороны зажима должны быть с зубьями.

Кроме того, электрик должен иметь определенное обмундирование и снаряжение:

• рукавицы брезентовые (кожаные);
• перчатки: хлопчатобумажные, диэлектрические;
• указатель напряжения;
• набор изолированного инструмента до 1000В;
• веревка 20м диаметром 10 мм;
• клинья отделительные ST214;
• для срыва гаек на зажимах изолированные ключи с головками;
• монтерский пояс;
• блочок;
• держатель зажима;
• нож электрика, имеющий изолированную ручку;
• защитная маска с каской.

Также, в зависимости от типа опор, потребуются гаффы, когти, или лазы, монтерские.

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.
