Как смонтировать светодиодную ленту самостоятельно

Плотность монтажа

Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Гибкие материалы: Соединение проводов. Видео и фото соединений.Электрощиты.Сборка.Проектирование.Схемы.

Подключение ленты LED

Для подключения диодной ленты внутри квартиры либо частного жилого дома нужна покупка блока питания, имеющего соответствующий защитный класс от влаги и пыли. Как правило, применяются блоки, чьё выходное электронапряжение составляет 12 В, в более редких случаях — 24 В. Реже всего встречаются мало распространённые выпрямители с электронапряжением 36 В. Ещё есть диодные ленты, которые подключаютя к электросети 220 в. Но им также нужно постоянное электронапряжение, а не переменное.

Ещё в случае подключения ленты LED возможно использование диммера, позволяющего регулировать интенсивность света. Это способствует расслаблению дома в вечернее время, прежде всего — в случае, если в рабочем помещении (цех, офис) всё время присутствует яркий свет, вызывающий усталость глаз.

Необходимые инструменты

Чтобы выполнить монтаж светодиодного ленточного осветительного прибора, необходим стандартный набор материалов и инструментов, представленный:

  • непосредственно диодной лентой;
  • блоком питания;
  • монтажным инструментом в виде ножа и ножниц;

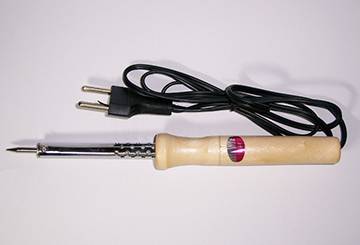

  • электрическим паяльником на 25-40Вт;
  • канифолью и легкоплавким припоем типа «ПОС-61»;
  • электрическими проводами с минимальным сечением 0,75мм2;
  • термоусаживающей трубкой;
  • специальным феном или газовой бытовой зажигалкой;
  • наконечниками для электрических проводов;
  • специальным обжимным инструментом.

Как показывает практика, оптимальный флюс для пайки может быть представлен обычной канифолью, которую следует предварительно растворить в небольшом количестве спирта.

Чтобы обойтись без трудоёмкого спаивания, целесообразно приобрести разъёмные коннекторы, предназначенные для монтажа ленточного диодного светильника. Такие устройства обладают системой прижимных контактов, и позволяют обеспечить легкое подключение.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

  • 30;
  • 60;
  • 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Блок питания

Основное правило, которое необходимо соблюдать во время подключения LED-ленты, состоит в обязательном использовании блока питания. Данный элемент цепи понижает входное напряжение до необходимого уровня, которого требует определенная светодиодная лента.

Подсоединение своими руками в данном случае происходит довольно просто. В блок питания входит напряжение от сети. На прибор же поступает в данном случае только 12 или 24 Вольта. Светильник без блока питания просто сгорит. Во время выбора такого освещения нужно учитывать потребляемую мощность всего прибора. Причем блок питания обязан иметь запас мощность 25%. Лишь в этом случае осветитель будет работать правильно. Как правильно проводится подключение светодиодной ленты к сети 220 В, схема подключения (см. пример на рисунке) показывает наглядно.

Потребляемая мощность

Есть определенная схема подсоединения светодиодной ленты к сети 220 Вольт. После того как задано напряжение, от которого будет работать определенное устройство, нужно определить общее количество потребляемой им электроэнергии. С учетом полученного результата приобретают необходимый блок питания. Данный показатель можно рассчитать самостоятельно. К примеру, необходимо выполнить освещение по периметру помещения:

  • Для начала определяют размер ленты.
  • С учетом необходимого уровня потока света, измеряющегося в люменах (лм), подбирают соответствующий тип ленты.
  • Частота диодных элементов выбирается с учетом размера диода. Когда он имеет меньшие размеры, то концентрация на ленте будет больше, и наоборот.

Описание расчета

Конкретную технику расчета нужно использовать перед тем, как подключать светодиодную ленту к электросети 220 Вольт. Схема выполнения данной процедуры описана далее. Например, нужно выполнить подсветку помещения по периметру. В данном случае размер ленты будет равняться 20 м. Вы решили купить устройство с белым освещением, количество диодов на один метр которого 30 штук. При этом размер диодных элементов выбран 5050.

  • Вначале необходимо рассчитать нужное количество диодов: 30×20=600 штук.
  • Каждый диод данного типа потребляет 0,02 Ампер (показатель указан в специальных таблицах). В данном случае потребляемая мощность всего прибора освещения рассчитывается таким образом: 0,02×600 =12 А.
  • Для того чтобы рассчитать, какой в данном случае требуется блок управления, выполняют простой расчет: 12А х 12 В = 144 Вт.
  • Поскольку для данного устройства необходим запас мощности 25%, то его номинальное значение составляет 180 Вт. В продаже этого устройства может не быть. Но в этих целях вполне можно подключить блок на 200 Вт.

Подсоединение блока питания

Подсоединение светодиодной ленты (220 Вольт) можно произвести своими руками. Блок управления может продаваться без осветительного прибора или иметь выведенные шнуры для подключения. В последнем случае от прибора с одной стороны выходит кабель с вилкой для подсоединения системы в сеть, а с другой — красный и черный кабель. Возможна и иная маркировка, расшифровка которой находится в инструкции.

  • синий или черный провод — «ноль»;
  • красный — «фаза».

Если их перепутать, то прибор не включится. В этом случае кабели просто нужно поменять местами. Когда блок питания не имеет кабелей, то у него находятся клеммы. С учетом инструкции изготовителя провода подключаются в необходимые зажимы.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).
  3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
  4. Основа (самоклеющаяся или нет).
  5. Качество влагозащиты — определяется классом IP.
  6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Необходимые инструменты и материалы

Для самостоятельного монтажа самой светодиодной ленты и дополняющих её элементов понадобятся некоторые приспособления, инструменты и материалы. Из приспособлений важнейшим является паяльник, имеющий мощность не более двадцати пяти ватт. Кроме того, необходимы:

  • пинцет и хирургический зажим, чтобы придерживать руками провода и обеспечивать теплоотвод от спаиваемых светодиодов или светодиодной ленты;
  • кусачки или плоскогубцы со щеками для откусывания проводов;
  • приспособление для зачистки изоляции с проводов.

Из материалов понадобятся:

  • припой;
  • паяльный флюс или канифоль;
  • паяльная кислота;
  • термоусаживаемая трубка;
  • изолента с хорошими адгезионными свойствами;
  • двусторонний скотч;
  • какой-нибудь хороший синтетический клей;
  • эффективный растворитель.

Комплектующие и запчасти

Светодиодные ленты продаются в виде небольших рулонов, длина которых зависит от уровня напряжения. У большинства устройств уровень напряжения составляет 12 или 24 вольт, а длина таких приборов может составлять не более 10-15 метров. Для создания полноценного освещения в квартире или на улице рекомендуется докупить к ленте вспомогательные приборы, которые мы уже рассмотрели выше:

  • Диммер. Представляет собой контроллер, который позволяет отрегулировать уровень яркости и мощность светового потока. Диммеры продвинутого типа, работающие от пульта, обладают расширенным функционалом — например, с их помощью можно настроить включение/отключение отдельных диодов.
  • Блок питания. Устройство нужно для подключения диодной ленты к розетке. Дело в том, что ток в розетке имеет напряжение 220 вольт и является переменным, а ток в устройствах — постоянных и обладает напряжением 12 или 24 вольт. Блок питания синхронизирует работу устройство с током в сети.

Железный своими руками

Строительный для гипсокартона и потолков

Зачастую, когда вы делаете освещение в необитаемом помещении, например кладовка, баня, гараж, то вам не требуется монтаж высокого качества. Не всегда требуется высококачественный внешний вид, пусть внешне будет похуже выглядеть на 30%, но выйдет в 10 раз дешевле. В таком случае доступной альтернативой алюминиевого профиля для led ленты может послужить послужит строительный, изготавливается из железа или алюминия. Только выбирайте гладкий без перфорации и не рифленый. Железный бывает разных размеров и толщины металла, к тому же оцинкован и не ржавеет. При цене светодиодного профиля из алюминия для средней мощности 400 р. за 1 м. строительный стоит 15-20 р. Получается дешевле в 20 раз.

Качество теплопроводности железного конечно хуже, но при установке диодных лент средней мощности будет достаточно. Выглядит не как анодированный алюминий, но все равно никто не будет его разглядывать. А через неделю и вы сами не будут обращать на это внимания.

LED-технологии в интерьере

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством

Отличия между этими типами компонентов следующие:

Отличия между этими типами компонентов следующие:

  • Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
  • Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

  • SMD-3528 – 60 или 120 штук/м.пог.
  • SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

  • Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
  • Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
  • Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Подбираем блок питания

Блок питания — это еще один элемент, без которого невозможно создать светодиодное освещение на кухне. Эта деталь должна обеспечивать определенную мощность, поскольку запитать диоды от обычной розетки у нас не получится.

Блоки питания: чем больше мощность, тем больше размер

В первую очередь при выборе блока питания необходимо обращать внимание на степень его защиты. Кухня – помещение довольно влажное, потому защита от воздушной влаги электронике совсем не повредит

Далее нужно подобрать модель, оптимальную по мощности

Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные

Далее нужно подобрать модель, оптимальную по мощности. Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные.

Как же определить минимально необходимую мощность блока питания для подключения светодиодной ленты при монтаже кухонной подсветки? Для расчета воспользуемся формулой:

В данной формуле:

  • W – требуемая мощность блока питания, Вт.
  • L – длина подсветки, м.
  • W1 – мощность 1 метра светодиодной ленты (как правило, эта информация указывается на самой ленте или на сайте производителя).
  • K – коэффициент интенсивности использования. Для подсветки, которая будет использоваться только периодически, этот коэффициент равен 1.3. Если же лента будет большую часть времени находиться во включенном состоянии, то коэффициент составляет 1,5.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

  • в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
  • в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
  • для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

  • малая допустимая мощность осветительного прибора;
  • как следствие небольшие размеры освещаемой зоны;
  • необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

  1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
  2. паяльник с необходимыми материалами для пайки (флюс, припой);
  3. провода;
  4. переключатель-тумблер;
  5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Расчёт светодиодной ленты и блока питания

Светодиодные ленточные осветители работают от постоянного тока, а подключение выполняется к источнику напряжения 12 В или 24 В. По этой причине для запитывания от обычной электросети используются преобразующие импульсные блоки питания, которые обязательно должны соответствовать мощности осветительного прибора. Уровень мощности можно определить по табличным данным.

Тип диодного ленточного осветителяКоличество диодов в одном метреПоказатели мощности
SМD-352860 шт.4,8 Вт
SМD-3528120 шт.7,2 Вт
SМD-3528240 шт.16,0 Вт
SМD-505030 шт.7,2 Вт
SМD-505060 шт.14,0 Вт
SМD-5050120 шт.25,0 Вт

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

  1. Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
  2. Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

  1. Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

  1. Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

  1. Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

Блок питания

  1. Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, штМощность, потребляемая на 1 метр, ВтОбщая мощность, Вт
302,4

Произведение потребляемой мощности на 1 метр  на длину платы.

Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.

604,8
1209,6
24019,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

Pлен = 9,6 * 11 = 105,6 Вт.

Pблока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения

Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения

Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот

ФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.
