Схемы подключения диммеров с выключателем и вместо него

Правила изготовления диммера своими руками

После утверждения технических и эстетических параметров устройства надо ознакомиться с типовыми электрическими схемами.

На тиристорах

В этой модели для каждой полуволны синусоидального сигнала создают отдельную цепь с полупроводниковым ключом. Конденсаторы заряжаются по цепям, в которых сила тока ограничена резисторами. При достижении порогового значения напряжения динистор открывается и пропускает сигнал на управляющий электрод тиристора. Регулятором сопротивления устанавливают необходимую часть «обрезания» синусоиды. В управляющей цепи можно использовать диод Зенера (стабилитрон).

На симисторе

В этой схеме можно использовать 1 электронный ключ. Принцип работы аналогичен рассмотренному выше. У симисторного полупроводникового прибора симметричная вольт-амперная характеристика. Это значит, что в 1 токопроводящей цепи допустима обработка 2 полупериодов синусоиды.

На микросхеме

Этот вариант применяют для подключения светодиодных лент либо другой нагрузки на 12 вольт. Управление можно организовать с помощью переменного резистора либо по сигналу с датчика.

С использованием конденсаторов

В этой конструкции устанавливают 3-позиционный переключатель. В соответствующих положениях цепь питания разорвана или подключена непосредственно к нагрузке. Для уменьшения напряжения применяют третье положение, которое направляет ток через параллельный контур R-C. Значение электрического сопротивления определяет уровень накала светильника.

Инструменты и материалы для работы

Перечень радиодеталей составляют по выбранной электрической схеме.

Также надо подготовить:

  • паяльник;
  • припой и флюс;
  • пинцет;
  • кусачки.

Для удобства выполнения рабочих операций можно приобрести специализированный комплект с лупой и зажимами «Третья рука».

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.


Основные сведения о диммерах


Диммер


Диммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).


Диммер

Таблица. Некоторые виды диммеров

Виды диммеровПояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 ВВ данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформаторОтвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммерГлавным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммерПредполагает легкое вращение поворотного элемента.
Нажимной диммерПредполагает многократное нажатие клавиши
Одинарный диммерМожно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммерДля регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.


Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Видео — Простая светодиодная лампа и диммер

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная стоимость, так и цена на услугу по его установке и наладке. Все это делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Ответы на популярные вопросы

Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.

Имеет ли смысл устанавливать диммер?

Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:

ПреимуществаНедостатки
Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУДополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы)
Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветкеПри использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и «звон» СЛ. Особенно эффект проявляется при установке низких уровней яркости
Исключительно простой монтаж и подключение, которые можно провести самостоятельно

Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.

Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.

К любой ленте подходит или нет?

Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную работу именно со светодиодными лентами, а не тот, что устанавливают в выключатели для управления лампочками в люстре.

Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например в начале и в конце прохождения по длинному коридору или лестнице.

Освещение с двухсторонним управлением

Единственным отличием установки светильника с двухсторонним управлением от обычного является схема подключения выключателей (переключателей).

Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм? от источника электроэнергии к светильнику и от него до ближайшего переключателя. Не подключайте новую проводку к осветительной цепи до завершения работ. Проложите между переключателями кабель с жилами сечением 1,5 мм?. К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника (распределительной коробки или щитка), а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем. Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника. Подключите также желто-зеленую жилу к заземляющей клемме светильника (если ее нет, то заизолируйте ее конец), а голубую жилу — к клемме нейтрали. Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

Освещение с трехсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трех мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями. В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4, в другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3. Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трех мест

1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.

2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включен. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Сообщества › Сделай Сам › Блог › Вентилятор вытяжной и диммер для света — не дружат?

В продолжение темы про вентиляцию на кухне в хрущевке. Итак, в шкафу, закрывающем вентканал, прорезал отверстие, из стены выломал решетку времен царя Хрущева. К стенке шкафа прикрутил… хз, не помню, как называется. В дверце шкафа вырезал отверстие под вентилятор фирмы propellerpro.ru 150. Все это соединил гофрой 150 с хомутами. Подвел 220 — заработало, вентиляцию продуло — появилась тяга. Но надумал я плавную регулировку оборотов, спросил у саппорта вентиляторов — можно, ставьте. Ну, я и поставил. А при включении в вентиляторе появился писк противный. От чего это зависит и как бороться?

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

  • Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
  • Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
  • На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
  • Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
  • Специальный диммер подбирается к светодиодным лампам.
  • Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
  • Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

  1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
  2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
  3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
  4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
  5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
  6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

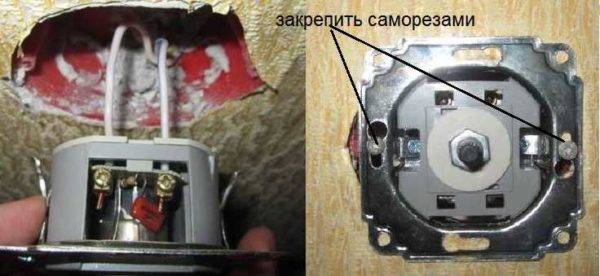

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Управление

Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:

  1. Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
  2. Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
  3. Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.

Также описываемые устройства различаются по способу монтажа.

  1. Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.
  2. Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
  3. Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.

Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

  1. Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
  2. Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.

  3. Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя

    Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.

    . Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.

    Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.

    Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.

    Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.

    Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

  1. Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
  2. Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.

  3. Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
  4. Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Зачем он нужен?

Диммер для LED-ламп применяют везде, где нужно отрегулировать яркость освещения. Это устройство позволяет создавать комфортную и уютную обстановку, приспосабливающуюся под потребности и настроение пользователя.

Все светодиодные источники освещения разделяют на две большие группы:

  • самостоятельные устройства – лампы;
  • LED-ленты.

Сегодня практически любая LED-лампа на 220 В является диммируемой. Это лампы с цоколями Е, MR, G. Их вкручивают в обычный патрон и через регулятор управляют яркостью. Для LED-лент используют устройства с ШИМ (широтно-импульсная модуляция).

Примеры использования диммера:

  • уменьшение светового потока в спальне перед сном;
  • в дизайнерских интерьерах, где требуется разнообразие световой картины;
  • перевод освещения в дежурный режим – для сокращения расхода электроэнергии;
  • получение световых эффектов во время концертов и прочих мероприятий, в том числе для домашних торжеств – свет приглушают во время танцев или романтического ужина.

В настоящее время в тренде подсвечивание отдельных зон. В комнате организовывают подсветку, которая регулируется с помощью диммера и освещает определённый предмет или участок – например, картину или большую вазу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
