Описание установки точечных светильников в потолок из ГКЛ

Конструкция точечного светильника

Точечный светильник представляет собой узконаправленный прожектор в миниатюре. Он состоит из корпуса, в который устанавливается патрон для крепления лампы с тем или иным типом цоколя и фокусирующая система, обеспечивающая заданный телесный угол световому пучку.

Корпус

Если осветитель встраиваемый, то особых требований к внешнему виду корпуса, кроме лицевой его части не предъявляется – после установки он не будет виден и носит чисто функциональный характер. Приборы, работающие с лампами накаливания, в том числе и галогенными, имеют вентиляционные отверстия. Устройства на светодиодах нередко оснащаются собственными радиаторами.

В поворотных конструкциях оптическая система вместе с лампой может отклоняться на произвольный угол. Это позволяет легко изменять направление луча без демонтажа устройства.

Установка накладного светильника на гипсокартон производится при помощи обычных кронштейнов или крепежных отверстий в основании. Встроенные приборы за редким исключением закрепить подобным образом нельзя, а потому их снабжают скрытыми фиксаторами той или иной конструкции.

Наибольшее распространение в светильниках для установки в гипсокартон получили пружинные фиксаторы. Перед установкой фиксаторы прижимаются к корпусу прибора, а после – самостоятельно распрямляются и обеспечивают надежное крепление корпуса устройства в установочном отверстии.


Установка светильника в гипсокартон при помощи пружинного фиксатора

Фокусирующая система

Основное отличие точечного светильника от обычного осветителя – узкий сектор покрытия, который обеспечивается установкой специальной фокусирующей системы. Обычно это рефлектор и/или фокусирующая линза, помещаемая перед осветительной лампой. Нередко и отражатель, и/или система линз встраиваются в корпус самой лампы, что существенно упрощает конструкцию светильника.


В этой галогенной лампе установлена собственная система фокусировки луча

Каких ошибок надо избегать

Чтобы вся работа не пошла насмарку и не повлекла за собой демонтаж или более плачевные последствия, стоит избегать распространённых ошибок.

  1. Работа проводится только с отключенным напряжением.
  2. Отсутствие гофрированного шланга на проводах может привести к возгоранию проводки и пожару. Не говоря о других достоинствах гофры: защите от влаги, продлении срока службы и др.
  3. Нужно избегать попадания части каркаса на отверстие для крепления светильника.
  4. Если спот монтируется в ГКЛ-потолке ванной комнаты, его корпус должен иметь достаточный индекс стойкости к влажности и попаданию воды.
  5. Монтаж спотов в ванной.

    Монтаж спотов в ванной.

  6. Вид лампы должен соответствовать требуемым задачам. К примеру, для диммера (регулятора яркости света) подойдут диммируемые LED-лампы, поскольку другие виды ламп либо просто не поддерживают эту опцию, либо быстро выходят из строя.

Выбор точек для крепления спотов, подготовка к монтажу

Когда схема выбрана, надо перенести её на бумагу во всех деталях.


Должно быть нарисовано точное расположение светильников, соблюдено в масштабе расстояние между ними.

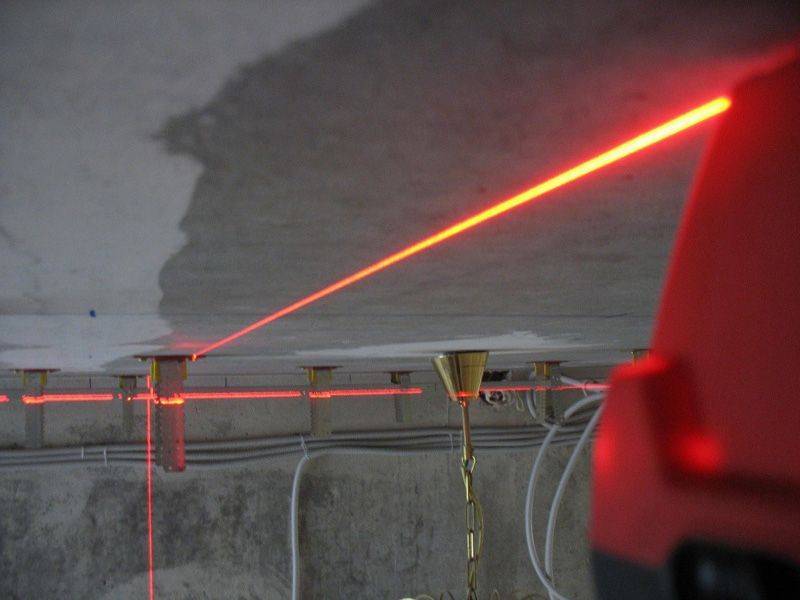

После этого необходимо пометить на потолке места крепления спотов.

Следующий шаг – разводка проводов. Это можно делать как после сборки на потолке металлического каркаса, так и перед ней (второй вариант труднее). Главное – не допустить пересечения светильника и части каркаса в одной точке, их следует рассредоточить. Все кабели обязательно надо изолировать гофрированным шлангом. Он не только даёт дополнительную защиту, но также продлевает срок службы кабеля. По выбранной схеме крепления спотов подключение может быть последовательным либо параллельным. Что касается проводов — не нужно мучить себя расчётами сечения в зависимости от потребляемой мощности. Подойдёт сечение 1,5 мм2 ПВС. Материал – мягкая медь.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт

1,810
330-40
435-40
4,245
550-55
5,455
655-65
765-75
870-80
9,580-90
1070-80
1290-100
14140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Выбор точечных светильников

Эти изделия могут играть не только вспомогательную роль, но и использоваться самостоятельно, освещая выбранные зоны или все помещение.

Конструктивные особенности

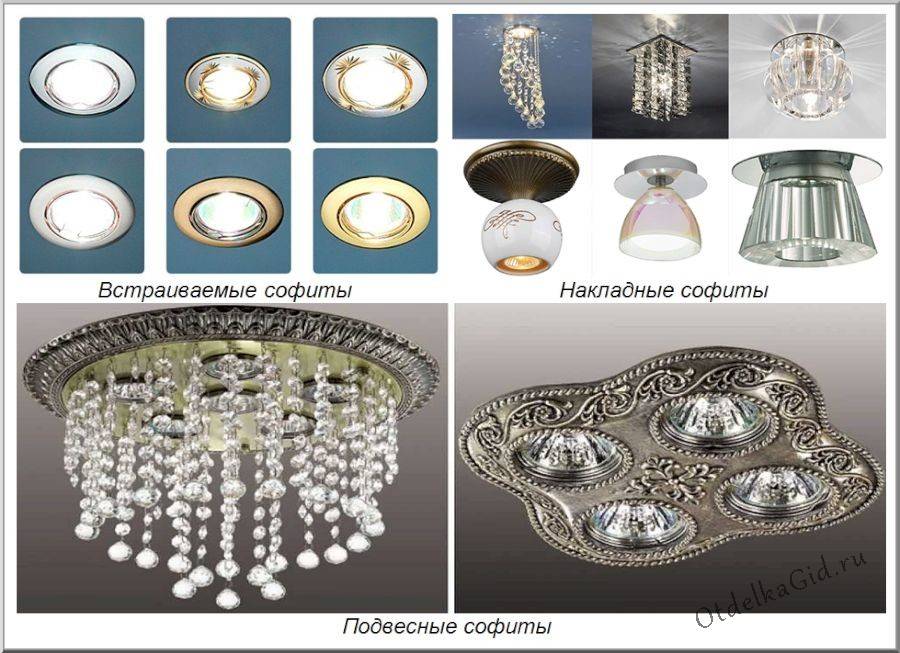

Разновидности в зависимости от метода монтажа:

  • Встраиваемые. Устройства врезаются в подвесную потолочную систему. Изделие представляет собой фиксатор для установки лампы и крепежные фрагменты. Работы по монтажу не потребуют особых усилий. Для этого потребуется сформировать в потолке отверстие по размеру, а фиксация обеспечивается пружинящими лапками.
  • Накладные. Такие приспособления отлично подходят для бескаркасных поверхностей из ГКЛ. Изделия включают основу и крепежные элементы, которые устанавливаются на выбранный участок.
  • Подвесные. Такие точечные светильники используются реже. Дело в том, что конструкция представляет собой лампу с длинным кабелем, идущим от основания. Чтобы установить элемент, нет необходимости устраивать закладные, за исключением случаев, когда нижний фрагмент очень массивный.

Накладные и подвесные софиты между собой отличаются только размерами, при этом подвесной вариант не пользуется популярностью, так как проще повесить полноценную люстру

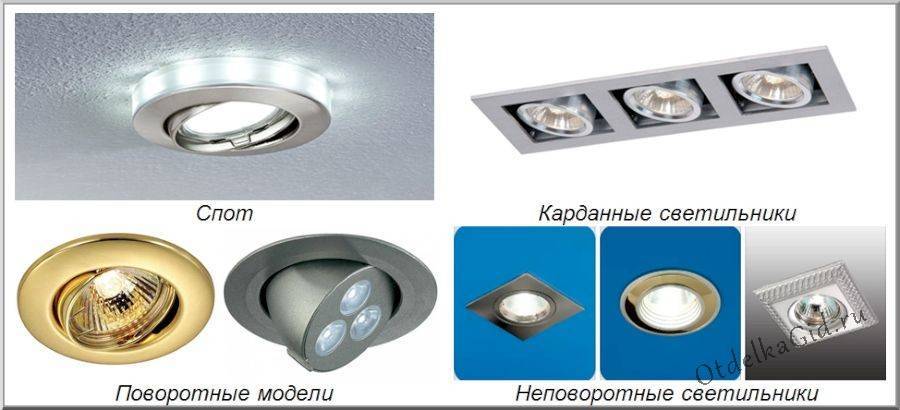

Также устройства различаются по способу регулировки:

  1. Споты. Позволяют получить направленный свет. На одном подвесном фрагменте может находиться несколько плафонов.
  2. Карданные светодиоды. Чаще всего имеют 2–4 лампы, встраиваемые совместно.
  3. Поворотные светильники. Одиночные элементы, которые позволяют регулировать угол освещения. Более современные модели оснащены выдвижными механизмами.
  4. Неповоротные. Стандартный вариант, фиксируется в одном положении.

В жилых домах и квартирах наиболее востребованными являются споты, поворотные и неповоротные светильники; карданные модели обычно монтируются в больших павильонах, концертных залах и административных помещениях

Точечные приборы могут быть разного размера, что позволяет комбинировать их в нужном порядке.

Типы ламп и патронов

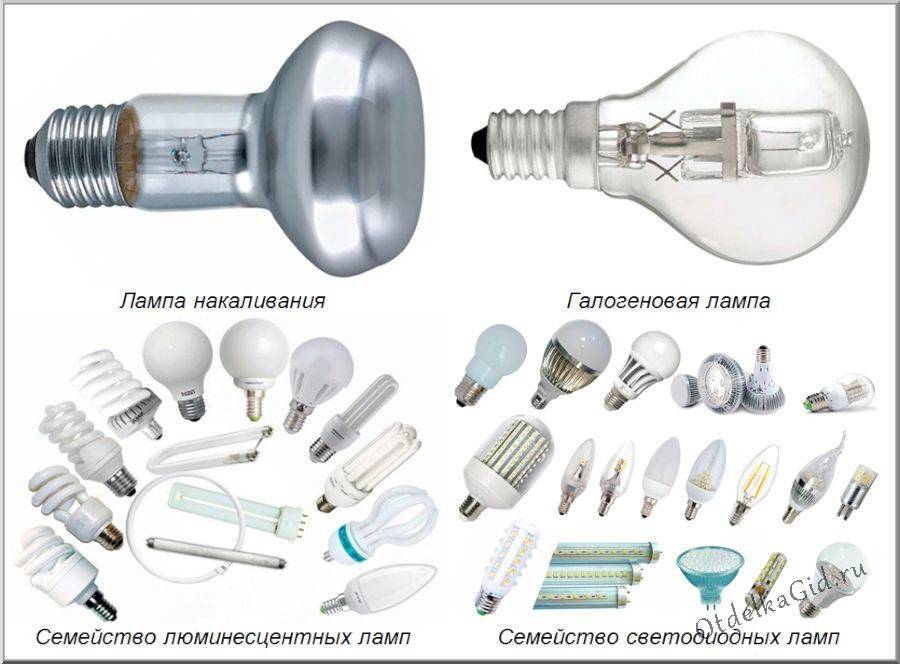

На данный момент существует несколько вариантов, применяемых для точечных светильников:

  • Лампы накаливания. Привлекательность такого элемента в низкой цене и привычном желтоватом свете. Существенным недостатком является размер, требующий значительной глубины для встраивания, что влияет на минимальный уровень опускания потолков. К тому же изделия имеют непродолжительный срок службы.
  • Галогеновые. Как и предыдущие, работают на основе вольфрамовой нити, но отличаются более ярким светом, качественной цветопередачей и долговечностью.
  • Люминесцентные. Такая разновидность превосходит лампы накаливания по степени световой отдачи при одинаковой мощности. Излучаемый спектр приближен к естественному, хотя включает множество оттенков. Существенные недостатки – небезопасность и мерцание.
  • Светодиодные. Эти лампы завоевывают все большую популярность, что объясняется их компактностью и экономичностью. Даже при повреждении продукция не представляет угрозы для здоровья и не приводит к усталости вследствие отсутствия мерцания.

Лампы накаливания и некоторые модели галогеновых светильников в процессе работы сильно греются, поэтому основа по периметру часто желтеет, люминесцентное освещение вредно для глаз, и только светодиодные лампы не имеют минусов

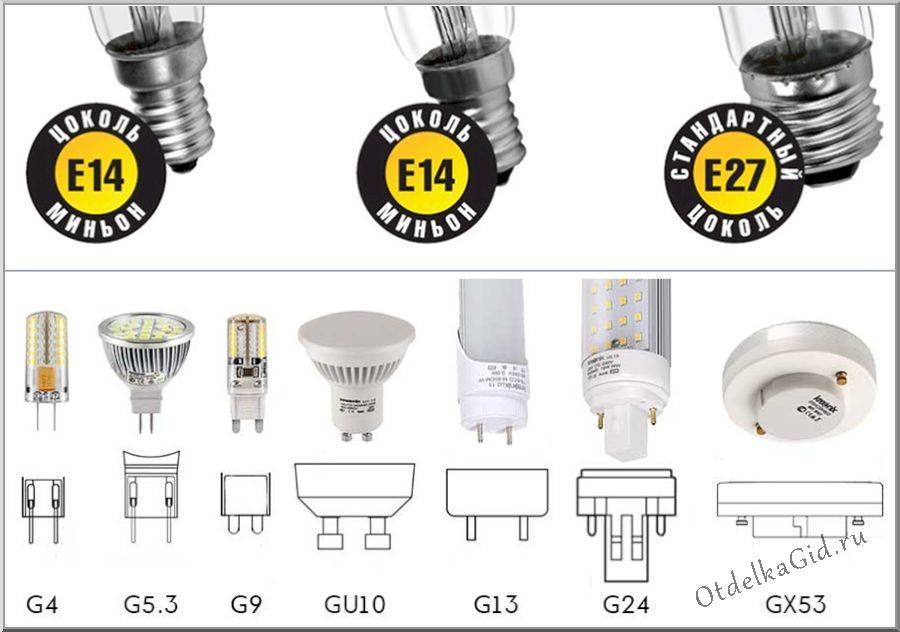

Типы патронов:

  1. Е 27. Стандартный вариант, для лампочки с крупным цоколем.
  2. Е 14. Называются также «миньоны», что указывает на небольшой размер.
  3. С буквой G и цифрами 4, 5, 9. Имеют штыревое крепление, позволяющее сократить габариты.

В линейке всех видов ламп есть модели со стандартными винтовыми цоколями диаметром 14 мм и 27 мм, в то время как штыревые цоколи с маркировкой «G» идут только на светодиодные модели

Необходимо заранее определить вид патрона, под который будет подбираться нужная лампа.

Напряжение питающей сети

При покупке точечного светильника на этот параметр необходимо обратить особое внимание. Наиболее распространены:

  • 220 В переменного тока. Это стандартный вариант, для его подключения не потребуются сложные комплектующие.

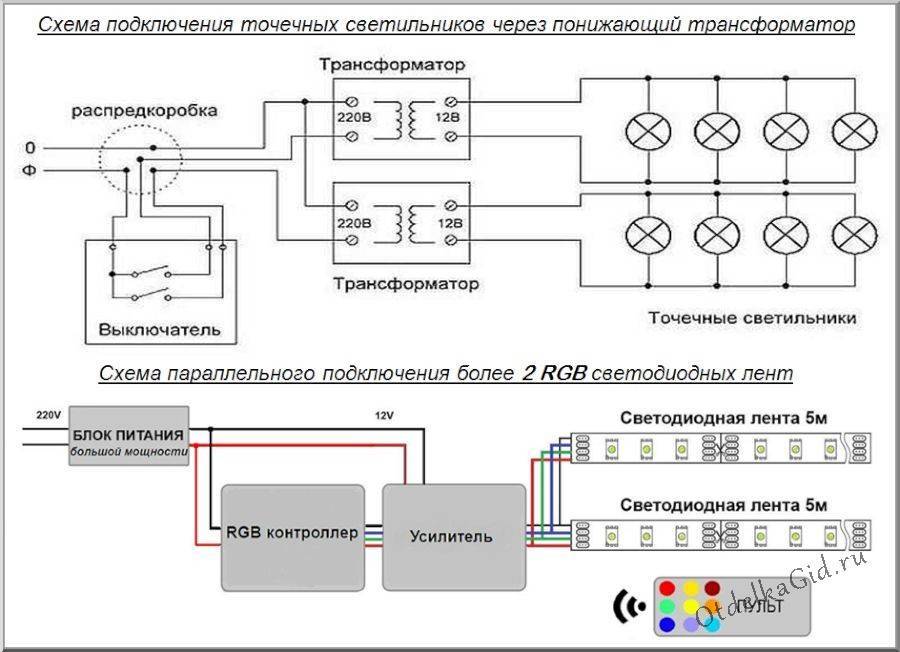

  • 12 В. Такая разновидность отличается экономичностью, но предполагает подсоединение в питающую сеть дополнительных элементов – трансформаторов. Для светодиодных светильников могут потребоваться драйверы.

Параметры должны быть указаны на упаковке устройства. Исходя из этих значений, подбирается периферия и лампы.

Для современных видов потолочного освещения желательно выбирать низковольтные модели со встроенным трансформатором и димером, они увеличивают функционал и снижают вероятность перегрева

Комната комнате рознь

Освещение зала

Как известно, каждое помещение в доме имеет свои требования к уровню освещенности. Итак, рассмотрим комнаты в квартире в данном контексте:

зал или гостиная. Эта комната самая ключевая во всем доме, поэтому делать потолок из гипсокартона и подсветку к нему здесь своими руками нужно особенно ответственно. В этом помещении можно комбинировать все типы подсветки и различные источники света. Светодиодная лента и двухуровневая потолочная конструкция здесь будут наиболее уместными. Ее можно сочетать с центральной люстрой и зональными точечными светильниками;

Освещение в детской

детская комната. Из всех помещений в доме именно детская должна быть освещена качественнее всего. Здесь, так же как и в гостиной, имеется простор в плане оформления потолка из гипсокартона и сочетание его элементов с различными типами подсветки. Отличным решением будет, к примеру, звездное небо, созданное с помощью небольших по размерам точечных осветительных приборов. При этом в роли ночника света может быть использована светодиодная лента;

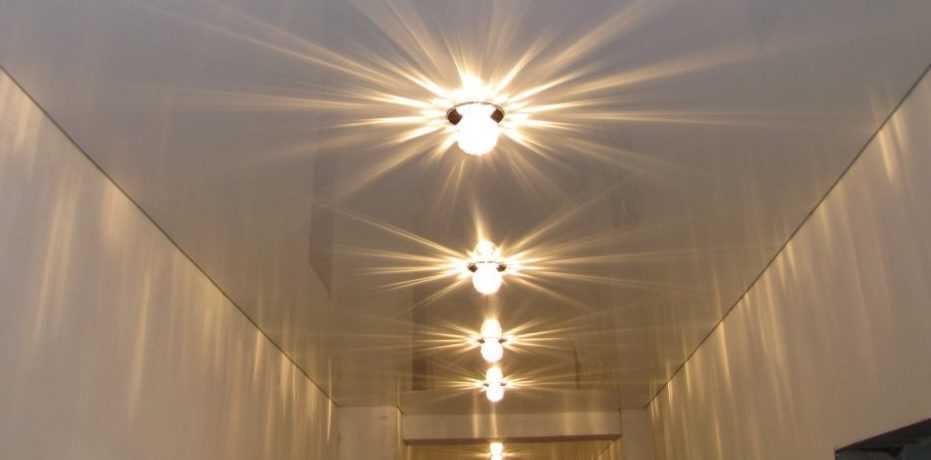

Освещение коридора

прихожая представляет собой одно из трудных мест в плане сборки гипсокартонных конструкций и создания своими руками подходящей подсветки. Это связано с тем, что коридор зачастую малогабаритен и извилист, а также заставлен шкафами. Здесь чаще всего используют простые одноуровневые потолочные перекрытия с точечными светильниками, разбросанными по его поверхности. Скрытый тип освещения здесь подойдет в качестве ночной подсветки. Для коридора можно использовать светодиодную ленту, гибкий неон или дюралайт;

Подсветка кухни

кухня, ванная комната и туалет (совмещенный или раздельный). Здесь одинаково хорошо будет смотреться как центральное, так и точечное освещение. Но не используйте здесь громоздкие люстры. Они в этих помещении будут неуместны даже при больших габаритах. Также все осветительные приборы здесь должны быть водонепроницаемыми, иначе они быстро выйдут из строя;

балкон и мансарда. Даже такие проблематичные помещения, как балкон или мансарда можно украсить гипсокартонным потолком. К осветительным приборам здесь имеются те же требования, что и для кухни с ванной. Но сам потолок здесь, скорее всего, будет одноуровневым, поэтому лучшее решение здесь — установка точечных осветительных приборов.

Подсветка балкона

Освещение гипсокартонного потолка всегда зависит от предназначения помещения и его габаритов. Правильно подобранные осветительные приборы и способ подсветки придаст любому помещению новых оттенков и красок.

Как соединить провода

Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.

Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.

Опрессовка проводов гильзами

Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.

Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.

Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.

Как осуществить монтаж различных осветительных приборов?

Как было сказано выше, одни осветительные приборы просты в установке, а другие требуют специальных знаний и навыков. Если до этого не было опыта работы в данной области, а также имеются сомнения в собственных силах, лучше обратиться в специализированные ремонтные бригады.

Светильники в гипсокартон очень важно правильно установить, потому что от этого зависит качество самого освещения, а также внешний вид потолка. Сразу стоит отметить, что неправильно подобранный осветительный прибор или его установка способен привести к деформации потолка или изменению его внешнего вида. Далее пойдет речь о монтаже каждого из светильников

Далее пойдет речь о монтаже каждого из светильников.

Если в качестве светильника была выбрана люстра, то нужно иметь в виду то, что они не всегда подходят для установки на гипсокартонный потолок, потому что листы ГКЛ довольно толстые, они и так визуально делают помещение еще меньше, чем оно есть на самом деле, а если эту конструкцию дополнить крупной, роскошной люстрой, то комната будет казаться совсем крохотной. Если же люстра большего всего вписывается в интерьер, то лучше выбирать модели, которые обладают небольшими размерами. Такой осветительный прибор отлично подойдет для очень больших, просторных помещений или же для квартир с высокими потолками.

Что касается ее установки, то предусмотреть это нужно еще на этапе формирования каркаса, потому что для этого необходимо будет провести электрическую проводку (здесь нужно иметь опыт работы со специальными гофрированными трубками, выполненными из ПВХ и металла) и установить специальные закладные элементы. Для этого создается специальная площадка, к которой в дальнейшем будет крепиться сама люстра. Можно закрепить светильник на профили или бетонное основание, главное избегать установки на сами гипсокартонные листы. Такая технология гарантирует отсутствие трещин и других визуальных дефектов на потолке.

Бывают случаи, когда имеет место установка подвесных светильников на уже готовый потолок, в данном случае процедура должна проводиться с использованием специальных болтов подходящей длины и диаметра. Для этого нужно просверлить небольшое отверстие, установить болт и аккуратно подвесить осветительный прибор.

Люминесцентные лампы могут быть установлены 2-мя способами. Первый предполагает установку на уже готовый гипсокартонный потолок, в этом случае светильник будет являться основой конструкции. Второй же вариант предполагает монтаж осветительного прибора непосредственно внутрь потолка. Стоит отметить, что для создания оригинального дизайна можно установить специальные световые фильтры поверх ламп.

Точечные светильники для гипсокартонных потолков установить довольно просто, для этого необходимо заранее проделать отверстие в гипсокартонном листе, после чего перейти к непосредственной установке в нее самого светильника. Здесь нужно учесть тот факт, что осветительные приборы подобного плана используют напряжение ниже, предполагаемого в сети.

Для монтажа точечных светильников используют трансформатор, который размещают внутри потолочного каркаса. При их установке стоит знать, что они довольно компактны, что позволяет использовать их на различном расстоянии друг от друга, но тут есть свой нюанс. Точечные светильники для гипсокартонных потолков размещаются по определенному правилу: если высота потолка не превышает 2,5 метров, то чтобы освещение в помещении было качественным нужно придерживаться определенных правил, а это значит, что расстояние между рядами осветительных приборов было не более одного метра. Если это правило будет нарушено, то освещение будет слабым (при отсутствии других источников света), но расстояние можно увеличить, если в помещении уже имеется, например, люстра.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

  • панели из пластика;
  • полотна, которые нужны для создания натяжных потолков;
  • панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

  • устойчивость к высоким температурам;
  • негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

С чего начать?

Перед началом работ по модернизации потолка рекомендуется сделать эскизный проект. На нем изображается потолок, контуры гипсокартонных листов, если предусмотрена какая-либо конструкция из них, потолочные светильники, встроенные в гипсокартонную конструкцию, электропроводка для питания источников света. Она должна крепиться к потолку прижимными скобами на дюбелях, в отверстиях, высверленных в потолочной плите. В правильно проложенной проводке используется трубка-гофра. Если основа потолка сделана из дерева, гофра выбирается из металла. Если перекрытие бетонное, она может быть пластиковой.

В тех местах несущей потолочной плиты, под которыми в гипсокартоне будут расположены врезные светильники, из кабеля делается петля. Место расположения петли должно совпадать с разметкой в точке для установки источника света на гипсокартоне. Лучше всего перед креплением листов к потолку насверлить небольшие базовые отверстия в гипсокартоне под светильники. Это надежнее, чем разметка карандашом или маркером. После монтажа электропроводки, которую удобнее выполнять многожильным кабелем на основном потолке, к нему крепится гипсокартон.

https://youtube.com/watch?v=-jspvMhxEk8

Виды точечных светильников для гипсокартона

Обычно для организации подсветки используют четыре типа источника света:

  • Галогеновые лампы;
  • Светодиодные сборки;
  • Классическая лампочка накаливания;
  • Люминесцентные лампы.

Обычная лампа накаливания используется в потолках из гипсокартона достаточно редко из-за низкой светоотдачи и небольшого ресурса. Спрос на люминесцентные или энергосберегающие лампочки тоже снижается из-за высокой чувствительности к перепадам напряжения. Кроме того, в старых моделях ламп широко используются соединения ртути, поэтому данный тип лучше не применять на гипсокартоне в жилых помещениях.

Монтаж точечных светильников в гипсокартон оказывается делом более простым и доступным, чем выбор встроенной модели, подходящей под интерьер и детали обстановки. Обычно для гипсокартонного потолка используют более современные светодиодные и галогеновые приборы, они более долговечны, хоть и стоят дороже.

Если заказчик предпочитает галогеновые лампы, то нужно будет монтажом дополнительно проверить сечение и качество проводки, а также отсутствие в отделке потолочной поверхности легкоплавких материалов.

При высокой светоотдаче галогеновые потолочные светильники, встроенные в гипсокартонную конструкцию, в отсутствии свободного воздушного пространства могут перегреваться с оплавлением рефлектора.

По конструкции корпуса точечные светильники разделяют на три категории:

  • Обычные, с открытой тыльной частью и стационарным рефлектором. Монтаж такого светильника выполняется фиксацией в отверстие в гипсокартоне, после чего фонарь может светить только в одном направлении;
  • Поворотная или регулируемая модель. По сути, это разновидность предыдущего варианта, в котором рефлектор выполнен на поворотном шарнире. Может отклоняться вместе с источником света на небольшой угол, до 45о;
  • Защищённый вариант светильника представляет собой герметизированный корпус, внутри которого смонтированы источник света, рефлектор и контактная группа для подключения электропроводки.

Водонепроницаемые модели, как правило, устанавливаются в ванных комнатах и в помещениях с повышенной влажностью. Монтаж данного типа светильника на гипсокартон в зале или даже в кухне не имеет смысла, стоят они дороже, в плане ресурса или в декоративном оформлении особых преимуществ нет.

Защищенная конструкция удобна тем, что светильник не выйдет из строя, даже если произойдет протечка воды через потолок на гипсокартон. Понятно, что если есть риск затопления, то расположение и место для монтажа нужно выбирать с учетом возможных последствий. Но ремонтировать водонепроницаемый точечный светильник достаточно сложно, мало снять корпус с гипсокартона, это как раз наиболее простой этап ремонта. Нужно ещё правильно разобрать прибор, чтобы добраться до лампочки и, желательно, не повредить уплотнение.

К сожалению, большинство производителей изготавливают защищённые модели, которые можно разобрать от силы пару раз, после чего приходится искать способы замены уплотнений, в том числе с помощью герметика и фум ленты.

Светильники с подвижным рефлектором удобны тем, что можно всегда отрегулировать направление потока света относительно вертикальной оси, максимально отражатель может отклоняться на угол до 45о. Но есть одно препятствие, монтаж светодиодного светильника на гипсокартоне потолка делают не очень удобным для управления регулируемым отражателем, слишком высоко.

Кроме того, через 3-5 месяцев после монтажа освещения на потолке корпус и арматура светильника забивается пылью, поэтому поворачивать рефлектор становится сложно. Поэтому после монтажа подобные модели сразу выставляют в необходимом направлении и фиксируют, чтобы больше не возвращаться к регулировкам.

Ремонтировать подобные приборы достаточно просто, но есть одно ограничение. В корпусе, помимо электрической части, обязательно стоят вкладыши из полипропилена, поэтому, если установить галогеновую лампу вместо светодиодной, то через 5-6 месяцев вкладыши плотно привариваются к основе, соответственно, разобрать фонарик будет практически невозможно. Остаётся лишь заменить галогенку на более щадящую светодиодную лампочку и повторить монтаж на потолке, развернув рефлектор в нужном направлении.

Стационарные встроенные светильники удобны во всем. Они легкие, большая часть конструкции открыта для чистки и обслуживания. Кроме того, отсутствие внешнего корпуса облегчает и улучшает охлаждение рефлектора, поэтому в данной конструкции вполне возможна установка как обычных ламп накаливания, так и галогенных источников света.

Виды изделий

Подбирая светильник в потолок из гипсокартона важно учесть множество факторов. Современный ассортимент предлагает настолько разные источники освещения, что для того, чтобы определиться, вначале нужно ознакомиться с характеристиками всех видов

Существуют такие категории осветительных приборов, различающихся:

  • по напряжению;
  • по наличию поворотного механизма;
  • по виду ламп.

По видам ламп различают следующие виды приборов:

  • лампы накаливания;
  • энергосберегающие;
  • светодиодные;
  • галогенные.

Точечные светильники могут быть:

  • накладные (устанавливается поверх поверхности);
  • встраиваемые (врезаются в подвенсную конструкцию).

Накладные виды представлены не в таком широком ассортименте.

Встраиваемые модели бывают:

  • стационарные;
  • поворотные.

Второй вид осветительных приборов получил самое широкое распространение, ведь они позволяют легко менять направление света, что несет не только функциональный смысл, но декоративный.

Также встраиваемые в гипсокартон потолочные светильники могут быть:

  • наружные;
  • внутренние.

В первом случае лампа частично выступает над поверхностью потолка. Внутренние модели устанавливаются почти вровень с потолочной поверхностью.

Требования

Светильники, укрепленные на одном уровне с поверхностью потолка, по свои технологическим параметрам имеют 30 градусный угол освещения. Поэтому для создания яркости их необходимо устанавливать с интервалом максимально до 1 метра, при этом расстояние от последней лампы не должно превышать 60 см до стены. При условии, что высота потолка в помещении стандартна – 2,5 метра.

Для создания достаточной яркости освещения комнаты выполняются предварительные расчеты, чтобы пересечение углов каждого спота было на определенной высоте, с учетом высоты предметов мебели и конфигурации подвесного потолка.

Крепление подвесных светильников в гипсокартонный потолок

  • Составляем схему подвесной конструкции и места установки приборов.
  • Устанавливаем направляющие и потолочные профили, фиксируем перемычки.
  • Прикрепляем к подвесу специальный закладной профиль в месте оборудования светильника.
  • Оборудуем осветительную проводку и в гофрорукаве прокладываем провода.
  • Делаем выводы для приборов в виде петли длиной 20-30 см.
  • Обшиваем конструкцию гипсокартоном.
  • В месте установки светильников в гипсокартонном потолке просверливаем коронкой отверстия.
  • Вытягиваем провода и подключаем к плафону.
  • Специальными зажимами фиксируем изделие к закладному профилю.
  • Устанавливаем между покрытием и прибором декоративную заглушку.

Если вес конструкции меньше 2 кг, то его можно прикрепить к листу с помощью дюбеля-бабочки.

Этапы монтажа светильников

Установка встраиваемой светотехники в гипсокартонный потолок отличается простотой и необходимо лишь правильно соблюдать отдельные этапы монтажа. Работы проводятся в следующем порядке:

  1. В соответствии с разметкой на потолке изготавливаются отверстия под установку встраиваемой части устройства. Диаметр отверстия под точечные светильники зависит от конкретной модели оборудования и размеров встраиваемой части. Для высверливания отлично подходят коронки для дрели, позволяющие быстро изготовить отверстие нужного диаметра, с ровными краями и без сопутствующих разрушений листа;
  2. Производиться подключение светильника к проводке. Для этого извлекается часть кабеля, подведенного к светотехнике, зачищаются концы проводов на 5 мм. Концы вставляются в клемма светильника и затягиваются отверткой. Для некоторых разновидностей светотехники требуется установка понижающего элемента, идущего в комплекте;
  3. Далее корпус светильника вставляется в отверстие, с предварительным зажатием быстроразъемного крепления. После того, как устройство отрегулировано в отверстии, достаточно отпустить зажимы и светильник прочно зафиксируется с внутренней стороны листа;
  4. В светильник вкручивается лампа, если используются галогеновые или другие съемные световые элементы.

Обратите внимание: перед зашиванием потолка в гипсокартон, стоит прозвонить изготовленную проводку, чтобы убедиться в том, что каждый элемент будет работать. Исправить подобные проблемы непосредственно после монтажа будет сложно и может потребоваться разборка потолка.. Таким же образом, как и описано выше, монтируются двойные точечные светильники и световое оборудование любой другой конфигурации встраиваемого типа

Главное правило, обязательное для соблюдения при самостоятельном монтаже – не торопиться и проверять каждый этап проделанной работы, чтобы исключить ошибки и необходимость корректирования монтажа

Таким же образом, как и описано выше, монтируются двойные точечные светильники и световое оборудование любой другой конфигурации встраиваемого типа. Главное правило, обязательное для соблюдения при самостоятельном монтаже – не торопиться и проверять каждый этап проделанной работы, чтобы исключить ошибки и необходимость корректирования монтажа.

Деление на типы по виду осветительных элементов

Различают следующие виды:

  • лампы накаливания;
  • люминесцентные лампы;
  • галогенные лампы;
  • светодиодные светильники.

При классификации видов перечисление зачастую начинают с ламп накаливания. Это классические устройства, они не требовательны в эксплуатации, но тем не менее обладают рядом отрицательных качеств. Одним из таких является их значительный размер. Этот фактор при установке устройств в навесной потолок из гипсокартона обуславливает увеличение расстояния между потолком и листом гипсокартона. Иногда это может быть нежелательно, если общая высота помещения небольшая.

Эксплуатация в точечных светильниках люминесцентных ламп дает возможность сделать оборудование экономичным. Основным недостатком таких светильников являются часто увеличенные габариты, что тоже ведет за собой увеличение подпотолочного расстояния. Кроме того, люминесцентные лампы проигрывают по характеру создаваемого света, порой не являющегося максимально комфортным для восприятия.

Чаще при монтировке светильников в гипсокартон используют галогенные лампы. Помимо прочего, они имеют небольшие размеры, характеризуются приятным световым спектром и малым уровнем энергопотребления. При работе галогеновые лампы формируют мощное освещение. Обычно их используют в большом количестве и равномерно размещают по потолку помещения.

И в качестве последнего представлены светодиодные светильники, являющиеся наиболее современными и в настоящее время получившие самое широкое распространение. Они экономичны и долговечны, обладают высоким коэффициентом полезного действия. Они формируют огромные возможности для создания расширенного цветового спектра, полной реализации творческой мысли. При монтаже следует учитывать их потребность в снижении напряжения трансформатором или другим понижающим устройством.

Классификация по типу конструкции

Светильники также делятся по своим конструктивным особенностям. Главным критерием зачастую является возможность изменять направление пучка света. Выделяют:

  • подвижные конструкции;
  • неподвижные конструкции.

Подвижные могут либо незначительно смещать угол направления света (примерно на 45 градусов), либо иметь выводное шарнирное соединение с более широкими возможностями смещения направления освещения (до 360 градусов).

Кроме того, выделяют открытые и закрытые конструкции. Последние снабжены оболочкой, защищающей от вредных влияний среды, имеют разнообразные уровни защиты от влаги и пыли.

Варианты расположения светодиодных точечных светильников для гипсокартонных потолков

Схема монтажа и расстановки точек освещения на гипсокартоне зависит только от дизайна потолка. Это может быть установка ламп цепочкой по периметру помещения. Для подобной схемы используют стационарные нерегулируемые светильники.

Достаточно популярна схема, в которой потолочные фонари распределены несколькими группами. В этом случае основная часть светового потока направлена не вертикально, а под углом на стену.

Это называется освещение отраженным потоком. Очень удобно, если в помещении нужно создать атмосферу комфорта.

На кухне и во вспомогательных помещениях устанавливают регулируемые светильники со светодиодными отражателями. Они наиболее удобны для условий, где работают и требуется высокая яркость освещения.

Что следует знать об установке точечных светильников в гипсокартон

Установку светильников следует осуществлять одновременно с зашиванием потолка гипсокартоном. Алгоритм действий:

  1. Необходимо произвести разметку мест расположения осветительных приборов на потолке. Они должны располагаться на расстоянии около тридцати сантиметров от линий каркаса. При разметке следует учитывать расположение люстры и других устройств для освещения.

Разметку лучше проводить лазерным устройством

  1. Проводка прокладывается под каркасом из гипсокартона. Для этих целей используется многожильный провод и клеммы. Для безопасности проводку скрывают в защитном гофрированном кожухе. Всю систему крепят на каркасной конструкции пластиковыми хомутами.

Установка проводки

  1. Следующим этапом будет изготовления отверстий для установки приборов в гипсокартоне. Информация о необходимом диаметре отверстия в гипсокартоне под точечный светильник расположена на упаковке прибора. Для проделывания отверстий используют дрель со специальной насадкой нужного размера.

Для каждого прибора следует изготовить проходящее отверстие

  1. Установка приборов должна осуществляться с соблюдением маркировки. Знак N означает ноль, L – фазу, РЕ – линию заземления. Остаётся только вставить лампу в готовое отверстие. Чтобы облегчить задачу, пружинистые усики крепления связывают куском провода, а после установки проводок разрезают и вытягивают.

Watch this video on YouTube

Статья по теме:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
