Установка и подключение уличного освещения своими руками

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

  • Разметка территории, раскапывание траншей и укладка кабеля – это один;
  • Установка закладных под светильники и, собственно, их монтаж – это два;
  • И сборка всей схемы и подключение ее к автоматике – это три.

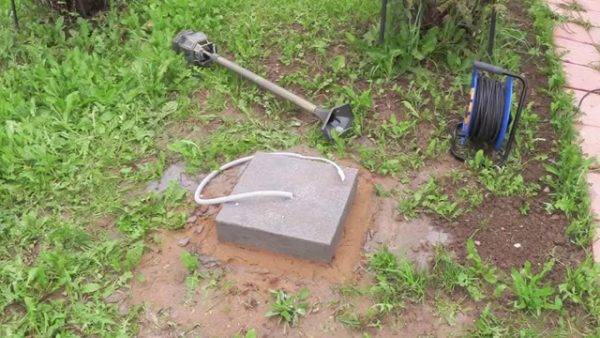

Закладная под фонарь уличного освещения

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

  • Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
  • Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

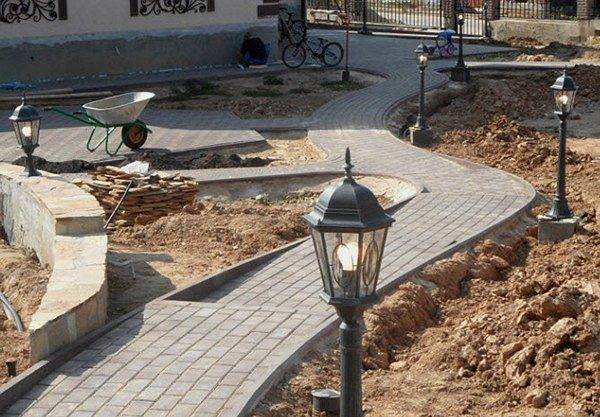

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Установка системы уличного освещения

Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.

Подготовительные работы

  1. Убираем весь мусор на участке установки опор.
  2. Покупаем все нужные материалы.
  3. Готовим инструментарий для выполнения электромонтажных работ.
  4. Выкапываем траншею для укладки проводов.

В процессе установки уличного освещения понадобятся такие инструменты и материалы:

  • коловорот;
  • корыто для замешивания раствора;
  • лопата штыковая;
  • мастерок;
  • песок;
  • цемент;
  • вода;
  • материалы для опалубки (доски, бруски или фанера).

Установка опор под светильники

Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.

Фиксация светильника на стене:

  1. Размечаем область монтажа осветительного прибора.
  2. Проверяем ровность опоры с помощью строительного уровня.
  3. Дрелью проделываем отверстия в стенах.
  4. Забиваем анкера или дюбели.
  5. Фиксируем в стене кронштейны.

Крепление светильника на столб, установленный на земле:

  1. Копаем яму нужного диаметра.
  2. Насыпаем на дно ямы песок и трамбуем его.
  3. Собираем деревянную опалубку.
  4. Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
  5. Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
  6. Готовим бетон и заполняем им опалубку.
  7. Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
  8. Ждем, пока раствор затвердеет.
  9. Устанавливаем столбы на всех анкерах.

Установка светильника

Монтаж уличного светильника выполняют следующим образом:

  1. Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
  2. Кладем кабель в траншею или подготовленные скрытые полости.
  3. Устанавливаем светильник на место.
  4. Зачищаем концы всех подводящих проводов с помощью ножа.
  5. Фиксируем каждый фазовый провод к центральным контактам светильника.
  6. Обматываем участки скрутки изолентой или термоусадочной трубкой.
  7. Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.

https://youtube.com/watch?v=jXpV-vv7IqQ

https://youtube.com/watch?v=Gmggdz_X3tE

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

  1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
  2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
  3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

  1. Подсчет расхода материалов.
  2. Выбор осветительных приборов и метода их установки.
  3. Определение способа прокладки электропроводки.
  4. Подготовка рабочего пространства.
  5. Укладка проводов.
  6. Установка опорных конструкций.
  7. Подключение освещения улицы.
  8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

  1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
  2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
  3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель о и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

  1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
  2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
  3. Светильники следует установить так, чтобы они не ослепляли соседей.
  4. Современным требованиям отвечают только медные провода.
  5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
  6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
  7. Все светильники следует заземлить.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

  1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
  2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
  3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

  1. Подсчет расхода материалов.
  2. Выбор осветительных приборов и метода их установки.
  3. Определение способа прокладки электропроводки.
  4. Подготовка рабочего пространства.
  5. Укладка проводов.
  6. Установка опорных конструкций.
  7. Подключение освещения улицы.
  8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

  1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
  2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
  3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель о и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

  1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
  2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
  3. Светильники следует установить так, чтобы они не ослепляли соседей.
  4. Современным требованиям отвечают только медные провода.
  5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
  6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
  7. Все светильники следует заземлить.

Вводной электрощит

Для электрощитка есть определенный свод правил (ПУЭ). В частности, его корпус должен быть самозутухающим, т.е. состоять либо из металла с жаростойким покрытием, либо из термостойкого пластика. Место установки должно соответствовать критериям:

  • Пожаробезопасность,
  • Естественное освещение,
  • Хорошая проветриваемость (желательно также естественная),
  • Легкая доступность.

Дачный электрощит обычно состоит из следующих составляющих:

  • Электросчетчик,
  • Устройство защитного отключения (УЗО),
  • Нулевая шина,
  • Заземляющая шина,
  • Вводные автоматы (30–60 А),
  • Автоматы для розеток под сильноточные электроприборы (25 А),
  • Автоматы для розеток под слаботочные бытовые приборы (16 А),
  • Автоматы для осветительных приборов (10 А).

Правила безопасности

Чтобы система была безопасной, рекомендуется придерживаться следующих правил:

  1. Желательно избегать некачественной китайской продукции, она бывает небезопасна и почти всегда недолговечна.
  2. Использовать стабилизатор напряжения, он делает систему более безопасной.
  3. Лампы устанавливать, предназначенные для уличных условий.
  4. Применять надежную изоляцию.
  5. Для улицы следует монтировать опоры и кронштейны с антикоррозийным покрытием.
  6. Проводку под землей располагают на надлежащем расстоянии (по правилам ПУЭ) от других объектов.
  7. Кабелю на всем протяжении должен сопутствовать опорный трос.

Все работы можно выполнить своими руками, если придерживаться техники безопасности и инструкции по установке. При отсутствии хотя бы базовых познаний в электротехнике и опыта, лучше поручить выполнение работы электрику.

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нолевой проводник, все равно цепь окажется разомкнутой и свет погаснет. Разница есть. Допустим, выключатель установлен на нолевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит).

Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним. Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь.

Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход. Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Итак допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2.

Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нолевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник.

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

1 of 2

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

  1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
  2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
  3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

  1. Подсчет расхода материалов.
  2. Выбор осветительных приборов и метода их установки.
  3. Определение способа прокладки электропроводки.
  4. Подготовка рабочего пространства.
  5. Укладка проводов.
  6. Установка опорных конструкций.
  7. Подключение освещения улицы.
  8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

  1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
  2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
  3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель о и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

  1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
  2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
  3. Светильники следует установить так, чтобы они не ослепляли соседей.
  4. Современным требованиям отвечают только медные провода.
  5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
  6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
  7. Все светильники следует заземлить.

Зачем нужны электропроводка, розетки и освещение на дачном участке?

И правда, зачем? Ведь любую проблему можно решить удлинителем метров на 10, ну в крайнем случае 20. Однако, позвольте спросить: вы точно уверены, что хотите видеть ваш участок в паутине проводов удлинителей? А если светильников или электрооборудования на участке несколько штук и все они разбросаны по территории?

Конечно, бюджетные решения хороши, если мы обустраиваем дачный домик, в который приезжаем от случая к случаю. Но если речь идет о полноценном частном доме, в котором вы планируете жить постоянно, лучше все-таки все делать «по уму»: ваш участок, ваш сад, ваш газон должны выглядеть красиво и аккуратно. И будет варварством скрыть всю эту красоту паутиной проводов.

Что же делать? К счастью, решение этой проблемы есть. Правда нужно будет потратить немного денег и времени, зато вы навсегда избавитесь от кучи проводов в вашему саду. Речь идет о разводке скрытой электропроводки по вашему участку.

Выбор осветительных приборов

Прежде чем вы начнете составлять схему уличного освещения вашего участка, решите, для чего оно вам необходимо. В основном оформляют такую систему с целью:

  • подчеркнуть декоративную привлекательность участка;
  • повысить удобство перемещения по территории и расширить возможности отдыха в сумеречное и вечернее время.

Виды светильников

Разновидностей фонарей на современном рынке очень много, и их достаточно сложно организовать по одному лишь критерию. Условно можно выделить такие группы приборов, подходящих для подключения уличного освещения:

  • настенные;
  • прожекторные;
  • фонари на столбах;
  • подвесные;
  • приборы на коротких ножках;
  • светодиодные светильники уличного освещения.

Области рационального применения фотореле

Типовые ситуации, в которых требуется присутствие данного устройства:

  • Когда включение и выключение цепи производится при помощи сигнала малой мощности;
  • Когда несколько цепей должны управляться одним сигналом.

Эффективность применения фотореле обуславливается также и их универсальностью (помимо стандартной аппаратуры контроля можно использовать компьютеры или ноутбуки). Это позволяет реализовывать также и логические управляющие команды типа «если…то…».

Рассмотрим использование фотореле для уличного освещения. Технология их применения основана на использовании триггерных FEТ-переключателей.

Блок-схема фотореле с FET-переключателем

В приведенной блок-схеме используется серия К МДП-транзисторов.  В отличие от твердотельных реле, схема управляет фотодиодами напрямую. Это обеспечивает гораздо более высокие скорости переключения, поскольку время отключения питания при включении светодиода некритично. Из-за отсутствия механических составляющих поддерживается высокая компактность устройства, однако физический изоляционный барьер здесь отсутствует, а потому необходимо использовать только низковольтный управляющий сигнал.

Поскольку фотореле является альтернативой уже существующей панели дистанционного управления освещением, то прежде всего стоит подумать — а так ли уж необходима подобная замена. Если существующая система полностью соответствует электрическим нормам, то перед нагрузкой достаточно просто добавить релейную панель, и полный контроль за осветительной цепью будет обеспечен. В небольшом корпусе может быть размещено до 64 фотореле вместе с источником низкого напряжения, а рядом можно расположить панель выключателя.  Чем меньше число цепей, тем более экономичным становится применение релейной панели.

Фотореле можно использовать для управления однополюсными цепями 127/220 В переменного тока и двухполюсными (208…240 В) цепями переменного тока. Релейные панели наиболее экономичны при управлении меньшими нагрузками, но имеют один недостаток — они рассчитаны на ограниченное количество циклов включения/ выключения: от 20000 до 50000 (при нормальных обстоятельствах этого хватит примерно на 5 лет).

Общий вид блочной компоновки фотореле для уличного освещения и монтажная схема приведены на следующих рисунках.

Некоторые нюансы имеются в использовании фотореле совместно с датчиками движения.  Как правило, уличные фонари включаются на всю ночь. Но в ночное время уличные фонари не нужны, если нет движения. Поэтому всё чаще используют схемы, которые включают уличные фонари только при перемещения транспортного средства и некоторое время после него. Используется микроконтроллер AVR 8051 и несколько пар (чем больше, тем лучше) инфракрасных (ИК) датчиков.

Подключение релейной панели управления освещением

Предлагаемая система состоит из микроконтроллера Atmega8, LDR, PIR-датчика и RTC. Эта система управляет уличным освещением, используя светозависимый резистор и ИК-датчик.

Уличные фонари включаются в зависимости от интенсивности светового потока, который воспринимается на LDR. Если такая интенсивность на фоторезисторах низкая, значение их сопротивления — высокое. С уменьшением общей освещённости это значение увеличивается, и, таким образом, определяет, когда уличные фонари должны включиться.

Ночью движение транспорта минимально. Это обстоятельство можно использовать для настройки контроллера. По наступлении пикового времени, когда трафика нет, фотореле отключит наружное освещение. При появлении единичного транспортного средства ИК-датчик подаст управляющий сигнал микроконтроллеру. Тот на 2…3 минуты включит освещение, после чего автоматически его выключит.

Блочная компоновка фотореле

Схема включения фотореле для управления наружным освещением

Установка датчиков движения

Монтажная схема управления движением на базе фотореле

Расчет элементов проводки

От вида освещения зависит и тип проводки. На этом этапе нужно определить точное количество светильников, их вид и мощность, длину и сечение кабеля, а также мощности автоматических выключателей и устройств защитного отключения (УЗО).

Учитывая, что световые приборы маркируются в Ваттах, а счетчики энергии и предохранители в Амперах, то для подбора автоматов с подходящей нагрузкой нужно своими руками пересчитывать эти параметры. Формула расчета здесь достаточно простая.

  • Для однофазной сети: Ватт = Ампер * Вольт (P = I *U).
  • Для трехфазной сети: Ватт = √3 * Ампер * Вольт (P = √3 * I * U).

Если планируется установка светодиодных фонарей, то к ним нужно подобрать низковольтовый кабель, а также поставить трансформатор у главного щита, он при эксплуатации будет преобразовывать исходящее напряжение.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
