Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

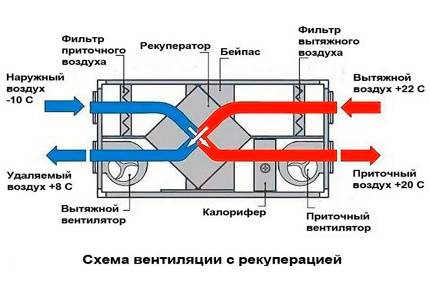

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

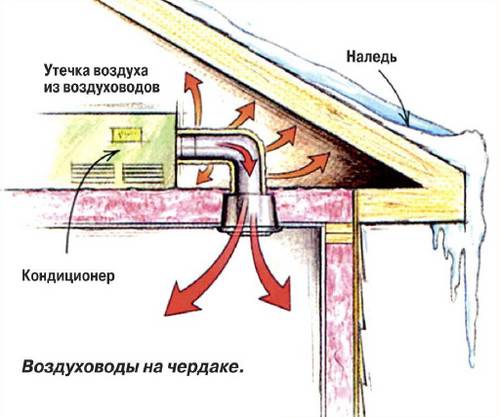

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Включение мансарды в систему вентиляции
Устроенная вместо чердака мансарда — это по сути еще одна комната. Что хорошо с точки зрения оптимизации жилого пространства, но несколько осложняет монтаж вентиляционной системы традиционным способом.
Между мансардой и крышей должно быть вентилируемое чердачное пространство. Свежему воздуху нужно обеспечить возможность свободно циркулировать в кровельном пироге и в пределах чердака или обустроенной мансарды.
Естественная вентиляция происходит за счет гравитационного движения воздушной массы. Холодный воздух поступает из отверстий под коньком крыши, теплый уходит из конькового отверстия, аэратора
В процессе устройства кровельного пирога обязательно сооружают продухи – продольные вентиляционные отверстия. Начинаются они с линии карниза, завершаются у линии конька. Обеспечиваются монтажом обрешетки и контробрешетки на стропильные ноги.
В зоне карниза в эти вентиляционные каналы поступает уличный воздух. В зоне конька воздушный поток выходит, прихватив с собой конденсат и бытовые испарения, проникшие из жилых помещений в чердачное пространство.
Система вентилирования остального дома также выводится в чердачное помещение. Вытяжные каналы и стояки из дома и из мансарды можно объединить и замкнуть на аэратор. Однако надо быть уверенным в том, что циркуляция воздуха будет достаточной.
Как устроить вентиляцию чердака в частном доме
Устройство вентиляции чердака своими руками потребует некоторых познаний. Специалисты советуют серьезно отнестись к каждой детали. Сначала придется заняться тонкими расчетами, а потом обратиться к выбору оптимального типа. Это гарантирует сохранение оптимальных условий вместе с увеличением срока эксплуатации материалов.
Расчет вентиляции чердака
Расчет вентиляции чердака – главная проблема. Проектировщики занимаются им на этапе создания стропильной системы, так как после строительства кровли справиться с этой работой намного сложнее. Для расчетов не потребуются серьезные познания, так как они осуществляются по соотношению 1:500 площади продухов и чердака.
Если общая площадь чердачного помещения составляет 250 квадратных метров, общая площадь продухов должна составить 0,5 квадратного метра. Точные данные получить без профессиональных навыков не получится, но стоит постараться максимально приблизиться к ним. Параллельно следует учитывать советы профессионалов.
Естественная вентиляция
Естественная вентиляция практически не используется. Раньше этот вид оставался стандартом, а теперь ему на замену пришли принудительные системы. Если же чердак постоянно не эксплуатируется, можно воспользоваться такой простой схемой. Для этого входные отверстия делаются в подшивке кровли, а выходные – в коньке. Это обеспечивает свободное движение воздуха в помещении.
Принудительная вентиляция
Принудительная вентиляция организуется простейшим способом. Применение механических средств гарантирует движение воздуха без жесткого указания места расположения входа и выхода. Хотя специалисты напоминают, что для максимального охвата всего объема первый должен находиться ниже, чем второй. В этом случае воздух будет обновляться в разы быстрее, сокращая нагрузку на оборудование.
Особенности вентиляции вальмовой крыши
Вальмовая или четырехскатная крыша требует особой оценки. В этом случае вентиляционная система чердачного помещения несколько отличается от стандартной. Да, входные и выходные отверстия располагаются в тех же местах, но их появляются дополнительные условия. Так, входные отверстия должны находиться на всех сторонах кровли, чтобы перемещать большие объемы воздуха, но при этом необходимо учитывать возможность их закрытия.
Требования СНиП для вентиляционных систем
Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.
Необходимый воздухообмен составляет:
- для подвала — 5 кубометров в час;
- для жилых комнат — 40 кубометров в час;
- для санузла — 60 кубометров в час (плюс отдельный воздуховод);
- для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
- для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).
Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.
Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков
Очень важно после монтажа системы воздуховодов проверить функциональность системы. Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака
Ведь хотелось бы, чтобы конструкция была не слишком громоздкой
Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.
Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?
Чем утеплить перекрытие на холодном чердаке
На сегодняшний день существует множество вариантов для утепления перекрытия чердака своими руками. Наибольшее распространение получили следующие теплоизоляционные материалы:
- минеральная вата. Сюда относят стеклянную, каменную и шлаковую вату. Выпускается в плитах и матах;
- пенополистирол и пенопласт. Пенополистирол является более качественным материалом, чем пенопласт. Он обладает большей прочностью и плотностью, меньшим влагопоглощением;
- пенополиуретан (ППУ). Один из самых технологичных, качественных и дорогих утеплителей;
- насыпные материалы (опилки, керамзит, шлак и т.п.).
Перед тем, как утеплить чердак частного дома одним из приведенных утеплителей, необходимо определиться какой из них будет наиболее рациональным. К примеру, бывает попросту невозможно хорошо уложить плиты минеральной ваты. Для такого случая лучше использовать сыпучие утеплители, которые заполнят все пустоты и неровности.
Утепление минеральной ватой своими руками встречается достаточно часто из-за хороших теплоизоляционных и звукоизолирующих свойств. Перед укладкой минваты на пол чердака укладывается пароизоляция для предотвращения попадания влаги из нижних помещений.
Чаще всего минвату укладывают в два слоя. Сверху также укладывают пароизоляцию и уже потом делают черновой пол для передвижения по чердаку.
Утепление пенополистиролом (пенопластом) также рекомендуют производить с подкладкой под него слоя пароизоляционной мембраны. Влагопроницаемость этих материалов хоть и незначительна, но лучше подстраховаться и избавиться от возможных будущих трудностей. Для самостоятельного утепления на холодном чердаке лучше использовать пенополистирольные плиты, так как они прочнее, чем пенопласт.
Утепление нежилого чердака пенополиуретаном (ППУ) является наиболее эффективным и качественным способом для деревянного частного дома. Основные преимущества пенополиуретана следующие:
- абсолютная бесшовность. После нанесения ППУ создается монолитный слой теплоизоляции;
- экологичность. Материал не содержит летучих компонентов, которые могут выделяться при его эксплуатации;
- высокая адгезия. ППУ сцепляется практически с любыми поверхностями кроме полиэтилена и фторопластовых поверхностей;
- ППУ обладает одним из самых низких коэффициентов теплопроводности;
Однако стоит учитывать, что материал должен наноситься на сухие поверхности с температурой от +10 °С. Кроме этого самостоятельно нанести ППУ не получится. Для этого потребуется оборудование и специалисты, которые смогут правильно подобрать содержание компонентов и настроить оборудование. Поэтому для утепления чердака этим материалом потребуются существенные финансовые вложения.
Наиболее старым и проверенным способом утепления чердачного перекрытия своими руками является теплоизоляция насыпными материалами. Перед засыпкой материала укладывается подкладочный слой – пергамин, пароизоляционная мембрана и т.п. Здесь все зависит от конкретного вида утеплителя и технологии его подготовки перед непосредственной укладкой на перекрытие чердака.
При утеплении стен на чердаке, если таковые имеются, можно использовать все вышеприведенные материалы. Исключение составляют лишь насыпные материалы, которые, по понятным причинам, для теплоизоляции стен не подходят.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Что собой представляет вентиляция чердака
По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.
Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.
Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.
Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:
- холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
- воздушные массы должны свободно перемещаться по всей площади помещения.
В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.
Устройство вентиляции холодного чердака
В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.
При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:
- поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
- вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.
Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.
Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.
При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.
Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.
При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.
Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.
В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.
Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.
Устройство вентиляции теплого чердака
Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.
Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.
Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.
Особенности системы в зависимости от типа кровли:
- оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
- металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
- шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.
В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.
Схемы обустройства вентиляции:
- установка на крыше трубы, оснащенной дефлектором;
- использование фронтальных вентиляционных решеток или сеток;
- устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.
Вентиляция чердака: обзор актуальных схем и способов их реализации
Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства
Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.
Четыре причины для вентиляции чердачных помещений
Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле
- Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
- Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
- Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
- Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.
Вентиляция чердачных помещений, какой она бывает
Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.
Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.
Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.
Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.
Типы вентиляции мансардного помещения
Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.
Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.
Способы отведения воздуха наружу
Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.
Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.
Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.
В продаже есть клапаны с ручными и автоматизированным управлением.
