Необходимые инструменты
Для простой работы с проводкой, которую можно выполнить в домашних условиях, нужен совсем небольшой набор инструментов:
- Индикатор напряжения. Электрический ток невидим глазу, а определять его наличие, прикасаясь рукой к проводнику, без последствий дано далеко не всем. Для предварительной оценки состояния проводки подойдет самый простой индикатор, но лучше если это будет чувствительный прибор, реагирующий на электромагнитное поле – иногда надо узнать в какую сторону от розетки уходит провод.
- Диэлектрические плоскогубцы. Принято считать, что их отличает наличие резиновых чехлов на ручках, но сейчас такими комплектуются даже стандартный слесарный инструмент – чтобы не скользил в руке, поэтому на бумаге диэлектрическими считаются те, что прошли поверку, а на практике – просто с изоляцией. Если дома есть только старые плоскогубцы с не изолированными ручками, то надо просто обмотать их изолентой. При этом надо сначала наложить пару отрезков ленты крест-накрест на нижнюю часть ручки, а потом обматывать ее основную часть.
- Отвертки – чаще всего используются крестовые, но может пригодиться и обычная прямая.
- Нож. Подойдет самый маленький – он нужен только для очистки изоляции с проводов.
- Молоток и монтировка. Нужны на крайний случай, если придется ковырять стены в поисках распределительных коробок, но как показывает практика, они в любом случае пригодятся – хотя бы как подставки.
Не пропустите: Укладка кварцвиниловой плитки (40 фото): как укладывать кварцвиниловую замковую плитку, технология монтажа на подложку Этого набора должно быть достаточно, но если используется стандартный пробник, то еще нужно будет какое-то маленькое устройство, чтобы дополнительно проверять розетку – хотя бы настольная лампа. Еще можно подготовить кусок провода, чтобы его хватало от розетки до дальнего конца комнаты – возможно придется прозванивать провода по одному.
Фиксируем выпадающую розетку жидкими гвоздями
В данном примере используется пластиковый подрозетник, которые не держится в бетонной стене. Прикрепить его саморезами, через дюбеля, не представляется возможным. Сама розетка хорошо и надежно закреплена в подрозетнике. Данный способ, который я хочу показать не совсем стандартный, но очень надежный. Мы будем использовать жидкие гвозди. Я уже использовал жидкие гвозди в своей практике, поэтому прекрасно знаю, что это очень прекрасный строительный материал с превосходными свойствами. Первым делом обязательно отключаем электричество, чтобы объект ремонта был точно обесточен и не представлял угрозы. С помощью пистолета наносим клей сначала на отверстие в стене по кругу. Далеко выдавливать не стоит, достаточно нанести толстенькую полоску по краю. Предварительно желательно снять лицевую панель с розетки, сам подрозетник снимать не обязательно. Такую же полоску клея нанесем и по кругу края подрозетника. Перед началом работ обязательно прочитайте инструкцию по применению жидких гвоздей и все действия производите согласно нее. Вставляем розетку в стену и плотно удерживаем некоторое время. Излишки клея удаляем куском ткани. Ждем первичного затвердевания клея и собираем розетку полностью. Ждем полного высыхания и затвердевания клея. До этого момента крайне не рекомендую пользоваться розеткой по назначению. По прошествии времени указанного в инструкции ,проверяем установку. Все отлично держится, надежно, без различных покачиваний.
Правила безопасной прозвонки с использованием мультиметра
Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.
Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием
В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

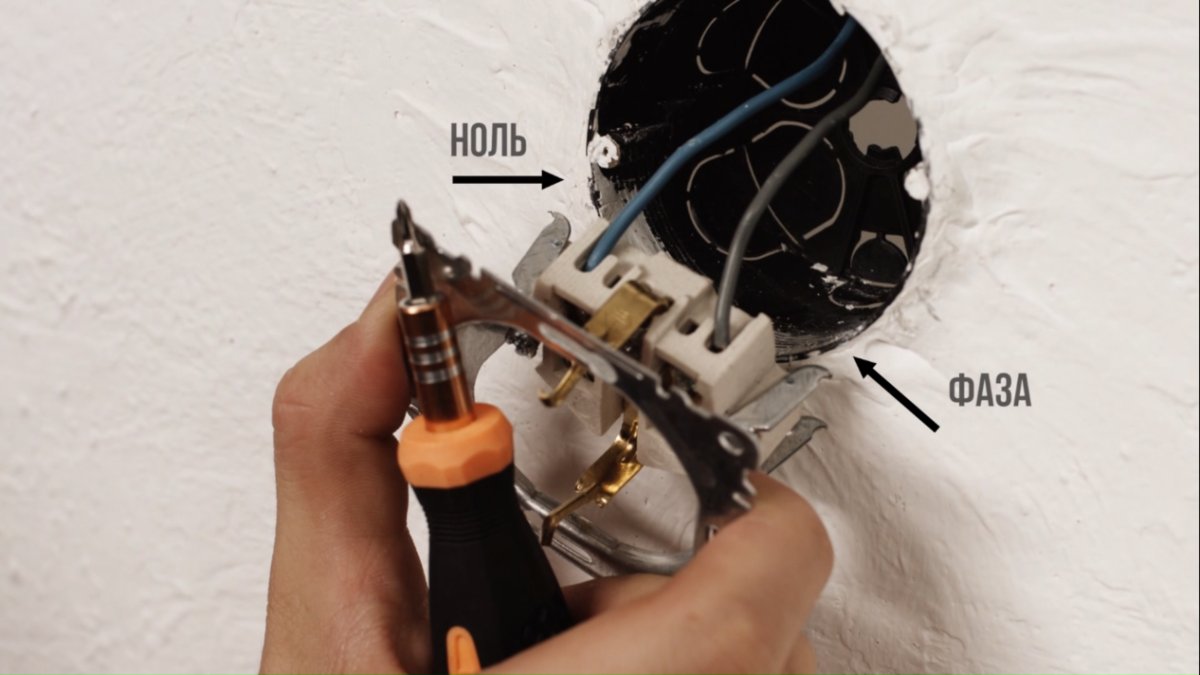

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Подготовка к ремонту розетки
Подготовка к ремонту розетки
Прежде всего, настройтесь на работу. Многие люди при виде любых неполадок, связанных с электроприборами, начинают паниковать. Делать этого абсолютно не рекомендуется. В таком ремонте важен решительный и спокойный настрой.
Не нужно тратить время впустую. От простых потрескиваний в розетке до возгорания может пройти пара минут.Поэтому ремонт рекомендуется начинать как можно быстрее.
Далее вам нужно будет обесточить свою квартиру. Чаще всего автоматы находятся в подъезде, в общем щитке на этаж. Обычно их подписывают по номерам квартир. Если таких маркировок нет, правильный автомат придется подбирать путем поочередного выключения каждого из них. В некоторых случаях рубильники размещаются в квартире.
Из розеток нужно выключить абсолютно любые электроприборы. Лучше всего это сделать еще до того, как вы отправитесь в подъезд на поиски автомата вашей квартиры. Помните, выключено должно быть абсолютно все. Даже элементарное зарядное устройство, оставленное в какой-либо розетке квартиры на время ремонта, является потенциально опасным.
Как прозвонить розетку
Теперь, имея достаточный объем информации о неисправности розетки – можно приступать к прозваниваю проводки. Обычно, на этом этапе вы уже точно знаете, что, например, отсутствует Фаза и вам необходимо локализовать место повреждение электроцепи. Но, как я уже писал ранее, диагностику можно начинать сразу с прозвонки, просто этот метод менее эффективный и, соответственно, более долгий.
Выключайте на тестере режим прозвонки или определения сопротивления (что в принципе одно и то же) и действуем по следующему плану:
Как определить КЗ в розетке
В первую очередь, прозваниваем на наличие короткого замыкания между фазой и нулём. Для этого действуйте по следующей пошаговой инструкции:
- Отключается подача электрического тока в месте проверки
- Выбирается режим Позвонки на мультиметре
- Красный щуп помещается в левое гнездо розетки, а черный в правое. Можно и наоборот, принципиальной разницы для чистоты эксперимента здесь нет
Дальше возможны два результата: Вы услышите звуковой сигнал мультиметра и на дисплее значение близкое к «0», любое отличное от единицы. Это означает, что розетка неисправна! Контакты механизма или электропроводка, которая к ним подходит, в каком-то месте замкнуты.
Чаще всего, в таком случае, у вас наверняка сработал и не включался защитный автомат на эту группу, сигнализирующий о коротком замыкании (ссылка на статью). В этом случае необходимо искать место, в котором замыкается нулевой и фазный проводники.
Цена починки розетки
Если работы проводятся самостоятельно, их стоимость составляется из цен на:
- Розетки, которые бывают одинарными, или состоящими из нескольких входов. Последние могут прикрываться декоративной панелью-дверцей, или же быть открытыми обзору. Бывают розетки цветные, под металлик, со стеклянными элементами. Чем больше наворотов и входов под вилки, тем дороже продукция.
- Подстаканники. Стандартный стоит примерно 10 рублей. За прочие модели редко просят больше 50 рублей.
- Провода, если требуется наращивание. Вопрос копеечный, как и подстаканник.
- Диэлектрические перчатки. Стоят от 200-от рублей.
- Инструмент, если его нет в наличии. Полный набор из бюджетных моделей можно приобрести за 600—700 рублей.
Если оснащенность домашнего мастера нулевая, вопрос, как починить розетку, если она выпала или заискрила, может сулить большие затраты, нежели платеж так называемому мужу на час. Однако у большинства в жилище есть все или большинство необходимого для ремонта розеток.
Не все решаются на самостоятельный ремонт, даже при наличии инвентаря. У одних не хватает времени. Другие не разбираются в электрике. Тогда встает вопрос, сколько стоит починить розетку, вызвав электрика. Примерный прайс-лист таков:
- выезд на оценку предстоящих работ — 500 рублей
- штробление метра бетона под провод — 450 рублей
- 400 рублей берут за штробление метра по кирпичу и 250 по гипсу
- установка утапливаемых одинарных розеток — 600 рублей
- монтаж утапливаемых двойных и тройных розеток — 800 рублей
- 500 рублей берут за установку накладной розетки
- подсоединение сетевой розетки к плите — 500 рублей
- монтаж на готовое установочное место стоит примерно в 2 раза дешевле
- монтаж розетки с заземлением скрытой проводки стоит 800 рублей
- отверстие под розетку в гипсокартоне — 200 рублей
Всего электрики предлагают более 20-ти услуг, связанных с розетками. Прайс приведен московский. В большинстве регионов ценник на 10—25% ниже.
Порядок поиска неисправности
Не работают все розетки в квартире
Возможные причины возникновения такой неисправности можно сформулировать следующим образом:
- отсутствует общее электропитание квартиры;
- возникла неисправность во вводном распределительном щитке;
- все розетки квартиры запитаны со щитка от одной группы, проводка которой оказалась поврежденной или обесточенной.
Общее отсутствие напряжения определяется легко. Если вводной автомат включен, отходящие автоматы также включены, но электроприборы в квартире не работают (в том числе на кухне), при этом ни в одной комнате нет света — значит питания нет вовсе. Окончательно убеждаемся в этом, проверив индикатором наличие напряжения на вводном автомате.
При наличии напряжения на вводной клемме автомата и его отсутствии на выходной, отключите и вновь включите автомат. Если ничего не изменилось, выключатель неисправен и подлежит замене.
Таким же способом проверяем все отходящие выключатели. Среди них находим тот, от которого питается розеточная группа. В случае, если напряжение поступает в линию, а розеточная группа не работает, следует искать обрыв провода. Питание розеточной группы может осуществляться через разветвительные коробки, либо шлейфом. В первом варианте нужно открыть первую от щитка коробку и прозвонив провода определить место разрыва провода. Во втором варианте вскрывается ближайшая к щитку розетка, провода, идущие от щитка, отсоединяются.
Не работают розетки в одной или двух комнатах
Если установлен распределительный щиток, имеющий вводной автомат и несколько отходящих, пытаемся определить, какой из автоматов питает тот участок проводки, где не работают розетки. Чаще всего, розеточная и осветительная проводка в одной комнате или в двух комнатах объединяются в одну группу, питающуюся от одного автомата. Иногда розетки устанавливаются по одной стене в разных комнатах. Проверяем, все ли автоматы включены, если да, проверяем наличие напряжения на входе и выходе автоматов. При наличии отключенного автомата, производим его включение. Если в щитке опущенный тумблер не поднимается, причины может быть две:
- механический привод автомата неисправен и прибор подлежит замене;
- только что произошло отключение выключателя защитой и тепловой расцепитель еще не остыл.
В первом случае необходимо приобрести автомат нужного номинала и заменить им неисправный. Во втором случае ищем место повреждения. Поскольку проводка в современных квартирах выполняется скрытой, доступ к проводам возможен только в щитках, разветвительных коробках (если они установлены и не замурованы в стене) и в самих розетках.
Вооружившись мультиметром, измеряем сопротивление между фазным и нулевым проводами найденной группы, разумеется, отключив напряжение. Этот замер производим из вводного щитка. При обнаружении короткого замыкания, пытаемся отследить трассу интересующей нас группы электропроводки. Нужно найти разветвительную коробку, в которую приходят два провода, показывающие короткое замыкание. Если найденная коробка имеет крышку, открываем ее, снимаем изоляцию со скруток, разъединяем провода и освобождаем пару, которая показывала короткое замыкание. Измеряем сопротивление этой пары в сторону вводного щитка. Сопротивление, близкое к нулю означает, что повреждение находится на участке проводки между вводным щитком и разветвительной коробкой. Если возможность извлечь провода отсутствует, остается только проложить на этом участке новую проводку.
Повреждение скрытой проводки редко происходит само по себе. Нередки ситуации, когда неисправность проводки обнаруживается после ремонта. При сверлении отверстий в стенах, например, чтобы подвесить шкаф или полку, проводка, или ее изоляция может быть повреждена. Чтобы в дальнейшем такого не произошло, рекомендуем ознакомиться с нашим советами о том, как не попасть в проводку при сверлении стен.
Короткое замыкание может возникнуть после залива электропроводки при порыве труб отопления или водоснабжения, либо после потопа в ванной у соседей сверху. Изоляция проводки может иметь незначительные дефекты, которые не проявляются, пока провода сухие. При увлажнении, цементная пыль с водой образует токопроводящую среду, в результате чего происходит короткое замыкание, выгорание изоляции и спекание проводов между собой.
Проблемы с одной розеткой
Если же не работает одна розетка в комнате, одной из причин может быть ослабевание контакта в результате чего провод может попросту отпасть. В этом случае устранение неисправности сводится к тому, что нужно отключить свет в квартире, достать розетку из штробы и проверить ее подключение. На видео ниже наглядно демонстрируется технология ремонта:
Как найти нужный тумблер на щитке?
Это рекомендация ошибочна, и безоговорочно следующий ей рискует попасть в неприятную ситуацию, внезапно перекрыв энергоснабжение в соседней квартире. Что же может произойти?
На первый взгляд нет ничего особенного. Однако мы все знаем, что многое сейчас зависит от компьютера. Резкое отключение электричества может, к примеру, повлечь уничтожение электронного документа, в котором может заключаться важная информация. И не всегда ее можно восстановить. Вряд ли вам нужны враги в непосредственной близости.
Поэтому советуем иметь в виду наши рекомендации и отнестись к моменту отключения нужного тумблера ответственней, чем это сейчас принято.
Прежде чем приступить в электрощите и вмешаться в его механизмы, имеет смысл позвонить соседям и предупредить о своем намерении, чтобы они были готовы. Предупредив их, вы проявите уважение и заботу об окружающих. Проделав это благородное действие, вы обезопасите и подстрахуете себя. После этого, если не знаете, где именно располагается ваш тумблер, методом исключения найдите его.
Шаг 2 – Ищем поломку
Существует и такая ситуация, когда не работают розетки в одной комнате. Это значит, что неисправность нужно искать в данной розеточной группе.
Вычисляем автомат, питающий группу, и проверяем провода, возможно, найдется сломанный участок проводки. Отказ от работы автомата одной розеточной группы может быть и следствием превышающей предел нагрузки на автомат. В таком случае придется приобрести другое устройство, которое будет справляться с прилагаемой нагрузкой.
Помимо этого, необходимо осмотреть все розетки в комнате. В их рабочей части может возникнуть поломка в области контактов. Проверяем также и доступные части проводки на наличие обрывов, повреждения изоляции и короткого замыкания, возникшего, например, от залива проводки водой.
Также первая розетка в блоке, подключенная параллельным соединением, выведет из строя все остальные. Поэтому нужно снять внешнюю пластмассовую панель, предварительно обесточив квартиру, и проверить все провода. Если провод выпал из зажима, нужно подкрутить его плотнее, а оголенные части очистить и изолировать с помощью изоленты.
Убедиться в наличии общего электропитания: должен работать хотя бы один электроприбор или гореть верхний свет в одном из помещений. Также проверяется поступление тока на вводном автомате. Отрицательный результат означает, что свет отключен в промышленных масштабах.
Удостовериться в исправности переключателей в распределительной коробке, измерив напряжение на вводной и выходной клемме. Присутствие достаточных показаний на первой и нулевой результат на второй свидетельствует о неработающей системе
В таком случае важно перезагрузить устройство, после чего проверить все отходящие выключатели
Найти выключатель на автомате, от которого зависит питание розеточной группы. Поступление напряжения на линию говорит о том, что ток не доходит до конечного пункта из-за обрыва провода.
Если перестала работать только одна розетка, то рекомендуется проверить контакты, так как провод часто отходит. Для этого отключаем общий свет, откручиваем пластмассовую защиту и проверяем прикрепление всех фаз.

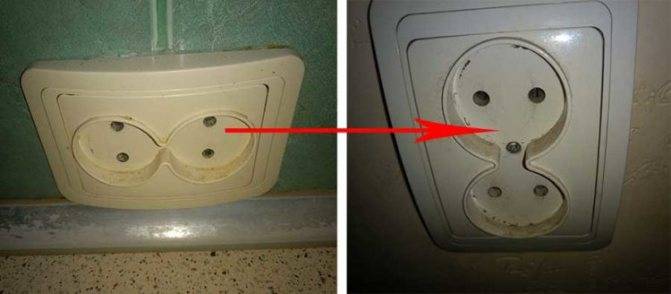

Временные меры
Если, к примеру, сложилась такая ситуация, что напряжение в одной из комнат пропало вечером и появились в розетках две фазы, то временно можно воспользоваться удлинителем и запитать, к примеру, телевизор из коридора.
Но этот способ не удобен тем, что включить таким образом можно только одно, два устройства, ведь они не находятся в одном месте. Да и удлинитель нужно иметь длиною от 6 и более метров.
Для того, чтобы решить эту проблему в нашем случае пришлось разобрать старый 3 метровый удлинитель и подсоединить к нему вместо розеток еще одну вилку. Получилась не привычная конструкция, с двух сторон удлинителя находятся две вилки.
Далее отсоединяем провода от первой розетки в линии (цепи), идущие от щитка с пакетниками. Это делается для того, чтобы не было встречного напряжения.
Провода, которые уходят дальше в стену мы не трогаем
Но важно понять на какой розетке они заканчиваются. В нашем случае – это шестая, которая встроена в стену кухни параллельно с розеткой в детской комнате
Находим рабочую розетку, которая подключена к другой рабочей линии, к примеру, как в нашем случае на кухне над столешницей, подключаем в нее первую вилку удлинителя, а вторую вилку подключаем к неработающей линии через крайнюю розетку.
В нашем случае она была ближняя, у вас может быть по-другому. Но смысл, думаем, понятен.
Таким образом можно без проблем запитать одну или две комнаты
Однако подключать электроприборы, сильно нагружающие сеть в данном случае, не стоит, важно помнить, что пока все держится на одной розетке
Так можно продержаться пару дней, пока с проблемой не разберетесь либо вы, либо вызванный электрик.
Вываливается розетка как укрепить
Если у вас есть какая-либо розетка, которая плохо держится в подрозетнике, то рекомендую вам 2 способа попроще и один посложнее, как укрепить розетку так, чтобы она не выпадала.
Прежде чем вы начнете работать, требуется обесточить розетку. Для этого в этажном щитке отключите пакетным выключателем питание всей квартиры или автоматом только розеточную группу.
Убедитесь в отсутствии напряжения в розетке: воспользуйтесь указателем напряжения (индикаторной отверткой) или тестером. Если у вас нет ни индикатора, ни тестера, то можно просто включить какой-либо электроприбор в розетку, например, фен или магнитофон и проверить работает ли он. Если прибор не работает, значит, вы отключили питание.
Далее, выкрутив винт, снимите крышку розетки. Вставьте выпавшую розетку обратно в подрозетник и закрутите до упора отверткой винты лапок-распорок. Установите крышку. Все готово, можно включать питание.
Если, после проделанной операции, розетка все равно выпадает, следует попробовать укрепить розетку другим способом.
Когда снимите крышку розетки, ослабьте лапки-распорки, открутив слегка винты.
Затем, чтобы укрепить розетку в подрозетнике, нужно между лапок-распорок и стенок подрозетника что-нибудь подложить.
Это могут быть кусочки штапика или просто кусочки деревяшки такой формы, чтобы они (деревяшки) поместились между лапками и стенками подрозетника. После этого аккуратно закручиваем винты лапок-распорок.
В результате лапки-распорки прижмут деревяшки, которые упрутся в стенки подрозетника. За счет этих подкладок, розетка будет надежно держаться внутри подрозетника.
И, наконец, третий самый сложный способ, но и самый надежный.
Демонтировать розетку, заизолировать провода. Затем аккуратно перфоратором увеличить диаметр отверстия внутри стены таким образом, чтобы можно было установить подрозетник, укомплектованный шурупами для крепежа фланца.
Подрозетник укрепляется в отверстии с помощью цементного раствора или алебастра, предварительно заведя внутрь подрозетника питающие провода.
Достоинства данного подрозетника:
- Материал, из которого он изготовлен, позволяет лапкам распоркам глубоко проникать в стенки подрозетника, за счет чего, розетка будет надежно держаться внутри.
- У подрозетника имеются дополнительные отверстия с шурупами для крепления розетки.
Таким образом, установив розетку в такой подрозетник, создаются четыре точки крепления розетки, вместо двух. И уж из такого подрозетника, розетка никогда не выпадет.
Лучше всего в такой подрозетник устанавливать розетки типа Makel или Vi-ko. Рекомендую розетки типа Vi-ko (на фото). У этих розеток максимально продуманная конструкция. Устанавливаются очень легко.
Как собрать удлинитель на катушке
Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.
Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.
Где взять катушку
Есть два варианта:
- Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию.
Себестоимость изделия составит 1.5-2 тысячи рублей.
- Купить катушку без кабеля ценой 300-500 рублей.
Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.
Сборка и эксплуатация удлинителя на катушке
Подключать вилку и блок розеток к проводам следует по описанной выше схеме, с таким же контролем герметизации.
При условии полного снятия кабеля с барабана, не имеет значения где, будет находиться вилка, внутри катушки или снаружи.
Подготовка проводов
Концы жил, ранее зажатые в клеммах, желательно откусить, даже если на них нет обугливания и других признаков перегрева. При повторном обжатии в клемме они могут отломиться.
Если к розетке подведен алюминиевый кабель, желательно выполнить переход на медь, причины две:
- хрупкий алюминий при фиксации в клемме быстрее деформируется и более склонен к обломам;
- обычно розетки оснащаются латунными контактными элементами, а при непосредственной коммуникации алюминия с латунью, как и с чистой медью, оба материала разрушаются из-за электрохимической реакции.
Медные отрезки подсоединяют к алюминиевым проводам одним из следующих способов:
- специальной гильзой под опрессовку марки ГАМ (гильза алюминий — медь). Геометрия гильзы учитывает разное поперечное сечение проводов в расчете на одну и ту же нагрузку. К примеру, в гильзе с «алюминиевым» входом на 4 мм2, «медный» рассчитан на провод сечением 2,5 мм2. На жилах гильзу фиксируют специальными пресс-клещами, затем устанавливают в качестве изоляции термоусадочную трубку (можно заменить изолентой);
- пружинной клеммой. Также требуется специальная, с пометкой «Al Cu» (алюминий — медь).
Клеммы бывают двух типов:
- одноразовые. Подпружиненный контакт автоматически зажимает жилу при введении. Извлечь ее без повреждения клеммы нельзя;
- многоразовые. Фиксация провода осуществляется поворотом рычажка. При необходимости демонтировать клемму, рычажок поворачивают в другую сторону.
Если торчащий из стены провод слишком короток, его наращивают теми же способами — с применением гильзы или клеммы либо, если он медный, скруткой с последующей пайкой.
Конец жилы перед подключением к розетке или другой жиле освобождают от изоляции и зачищают до металлического блеска. Если выявлено, что к розетке подведен тонкий кабель с сечением жил 1,5 мм2 (используется для питания осветительных сетей), его лучше заменить на провод сечением 2,5 мм2 или более. В противном случае провод при включении мало-мальски мощного прибора будет греться.
Паять или не паять
Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:
- недостаточная прочность пайки;
- при работе приборов происходит повышение переходного сопротивления;
- остатки флюса провоцируют развитие коррозии;
- снижается проводимость тока.
Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.
