Подбираем номинал автоматического выключателя
Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:
- 6 А – 1,2 кВт;
- 8 А – 1,6 кВт;
- 10 А – 2 кВт;
- 16 А – 3,2 кВт;
- 20 А – 4 кВт;
- 25 А – 5 кВт;
- 32 А – 6,4 кВт;
- 40 А – 8 кВт;
- 50 А – 10 кВт;
- 63 А – 12,6 кВт;
- 80 А – 16 кВт;
- 100 А – 20 кВт.
С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.
При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:
- электросауна (12 кВт) — 60 А;
- электроплита (10 кВт) — 50 А;
- варочная панель (8 кВт) — 40 А;
- электроводонагреватель проточный (6 кВт) — 30 А;
- посудомоечная машина (2,5 кВт) — 12,5 А;
- стиральная машина (2,5 кВт) — 12,5 А;
- джакузи (2,5 кВт) — 12,5 А;
- кондиционер (2,4 кВт) — 12 А;
- СВЧ-печь (2,2 кВт) — 11 А;
- электроводонагреватель накопительный (2 кВт) — 10 А;
- электрочайник (1,8 кВт) — 9 А;
- утюг (1,6 кВт) — 8 А;
- солярий (1,5 кВт) — 7,5 А;
- пылесос (1,4 кВт) — 7 А;
- мясорубка (1,1 кВт) — 5,5 А;
- тостер (1 кВт) — 5 А;
- кофеварка (1 кВт) — 5 А;
- фен (1 кВт) — 5 А;
- настольный компьютер (0,5 кВт) — 2,5 А;
- холодильник (0,4 кВт) — 2 А.
Как подключить проходной выключатель: схемы подключения
Расчет сечения кабеля по мощности: практические советы от профессионалов
Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.
Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.
На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.
Какие еще параметры важны при выборе
Количество полюсов
Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.
Время — токовая характеристика
Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.
Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:
Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.
Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.
Номинальный ток
Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.
Способ крепления
На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.
Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата
Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения
Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Возможности понижения номинального значения для автомата
Достаточно часто, потребители электроэнергии монтируют в коммуникациях автоматы имеющие заниженный номинал, по сравнению с пропускными возможностями кабеля в сети. Таким образом делается попытка сделать определённый запас на срабатывание автоматики. Однако понижение номинала оправдано только если суммарная мощность подключённых к сети приборов значительно ниже возможностей кабеля выдерживать нагрузки.
Если после монтажа электрических коммуникаций, часть планировавшихся приборов была удалена из схемы подключения, с целью повышения безопасности можно понизить номинал автоматов. Этим достигается повышенная чувствительность автоматики и более быстрое реагирование на пиковые нагрузки.
Например, в стиральной машине заклинило двигатель. В такой ситуации короткого замыкания не происходит, и автоматика не отключает питание в сети. Более чувствительный выключатель успеет среагировать и предотвратить оплавление обмотки в электродвигателе.

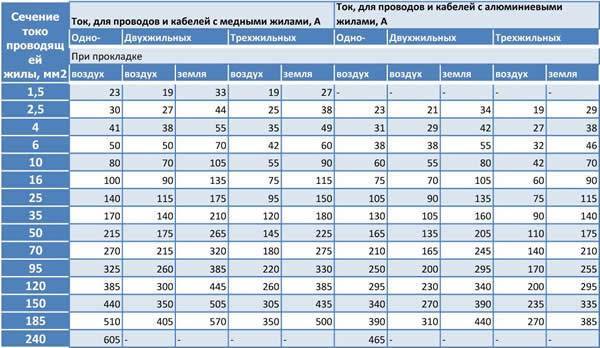

Медные проводники различного сечения Источник mposolution.com
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Автоматические выключатели
Каждому, кто сталкивался с электропроводкой, приходилось слышать об автоматических выключателях или автоматах
В первую очередь грамотный электрик всегда посоветует отнестись к выбору столь важной части электросети с особой щепетильностью. Так как впоследствии именно этот нехитрый прибор может избавить от многих неприятностей
Совершенно неважно, какого рода проводятся электромонтажные работы — ложится ли новая проводка в только что построенном доме, заменяется старая, модернизируется щиток или прокладывается отдельная ветка для слишком энергоёмких приборов — в любом случае особое внимание необходимо уделить подбору автомата по мощности и прочим параметрам
Предназначение устройства
Любой современный автомат имеет две степени защиты. Это означает, что помочь он сможет в двух, наиболее распространённых ситуациях.
- Первая, подразумевает перегрев проводки в результате прохождения по ней токов, больше номинальных. К чему это может привести, догадаться несложно: перегорание кабеля, а в итоге короткое замыкание или вообще возгорание.
- Вторая ситуация, предотвратить которую способен автоматический выключатель, это короткое замыкание, вследствие которого сила тока в цепи может увеличиваться на огромные значения, а это чревато в лучшем случае выходом из строя всего электрооборудования. В худшем — возгоранием электротехники, а от неё и всего помещения. Говорить же о целостности проводки и вовсе не приходится.
Таким образом, автомат способен защитить не только личное имущество, но в некоторых случаях и жизнь. Хотя для этого необходимо провести грамотный расчёт автоматического выключателя по мощности и ряду других параметров. А также не стоит брать автомат «с запасом», так как при критических значениях токов в сети он банально может не сработать, что равнозначно его отсутствию.
Принцип работы
Основной задачей защитного выключателя является отсечение подачи электрического тока от подающего кабеля в сеть потребителя. Происходит это благодаря расцепителям, находящимся в теле автомата. Причём существуют два вида таких частей:
- Электромагнитные, представляющие собой катушку, пружину и сердечник, который при превышении номинальных токов втягивается и через пружину разъединяет контакты. Происходит это практически мгновенно — от 0,01 до 0,001 секунды, что способно обеспечить надёжную защиту.
- Биметаллические тепловые — срабатывают при прохождении токов, превышающих предельные значения. При этом биметаллическая пластина, являющаяся основой такого расцепителя, изгибается и происходит разрыв контактов.
Виды АВ и их особенности
Учитывая разнообразие электросетей и определённых ситуаций, автоматы могут быть разных видов. Принцип их работы ничем существенным не отличается — срабатывают всё те же расцепители, но в зависимости от ситуации и ряда других нюансов используют разные их вариации.
Так, для стандартной однофазной сети напряжением 220 вольт выпускаются однополюсные и двухполюсные АВ. Первые способны разрывать лишь один провод — фазу. Вторые могут работать и с фазой, и с нулём. Безусловно, предпочтительнее использовать второй вариант. Особенно, если дело касается помещений с повышенной влажностью. Конечно, и однополюсный автомат вполне справится со своей задачей, но могут возникнуть ситуации, когда перегоревшие провода замкнут между собой. В таком случае, естественно, фаза будет отсечена, но вот нулевой провод окажется под напряжением, что может быть крайне опасно.
Для трёхфазных сетей напряжением 380 вольт используются трёх- или четерёхполюсные автоматы. Устанавливать их необходимо и на входе, и непосредственно перед потребителем. Как понятно, такие автоматы отсекают все три фазы, подключённые к ним. В редких случаях возможно использование одно- или двухполюсных защитных устройства для отсекания, соответственно, одной или двух фаз.
Наибольшая отключающая способность
Ics/Icu и Icu
А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.
Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.
Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.
Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.
Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.
Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.
Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:
пожар и выгорание корпуса
ненормальный гул при последующем включении, если автомат все таки “выжил”
неселективная работа или спекание контактов
Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.
Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?
Виды номиналов автоматических выключателей
Однополюсный автоматический выключатель
Полное название устройства – вводный автоматический выключатель
Прежде чем устанавливать номиналы автоматов, важно узнать об особенностях их работы. Из-за близкого расположения к воздушной линии оборудование должно иметь повышенную коммутационную стойкость, которая характеризуется беспрепятственным и быстрым срабатыванием устройства при возникновении нештатных ситуаций
Все показатели фиксируются на маркировке оборудования.
Подача электроэнергии в квартиру зависит от схемы электрической сети и ее потребностей. На основании характеристических особенностей нужно подбирать подходящие номиналы автоматов по току.
Однополюсный
Маркировка автоматического выключателя
Данная разновидность применяется в электрической сети с одной фазой. Через верхнюю клемму устройство подключается к питанию, а нижняя клемма соединяет его с отходящим проводом.
Монтируют его в месте разрыва фазного провода.При возникновении аварийной ситуации он отключает кабель от питания. Принцип действия аналогичен автоматам, которые устанавливают на отводящих линиях, только номинальный ток выше (40 А).
Двухполюсный
Двухполюсный автоматический выключатель
Двухполюсник несколько отличается от своего предшественника и состоит из блока с двумя полюсами. Они оснащены одним объединенным рычагом, который способен блокировать все механизмы отключения. Эта особенность в работе чрезвычайно важна, поскольку недопустимо подвергать нулевой провод разрыву.
Нельзя устанавливать вместо одного двухполюсника два однополюсника. Желаемого результата все равно не удастся достичь, а при аварийных ситуациях возрастает вероятность, что вся бытовая техника выйдет из строя.
Монтируется при однофазном вводе, обусловлено это специфической схемой подключения электроэнергии в домах старого образца. От стояка электрощита в подъезде в квартиру делается ответвление при помощи однофазной двухпроводной линии.
Для обеспечения 100% гарантии отключения обесточивают квартирный щиток, используя двухполюсник. Помимо этого, довольно часто приходится менять пакетный выключатель в щитке подъезда.
Еще одна весомая причина установки двухполюсного вводного автомата – замена пробок. На старых щитках еще остаются пробки, которые установлены на нуле и фазе. Схема подключения остается прежней.
Трехполюсный
Используется устройство для трехфазной сети для обеспечения одновременного обесточивания всех фаз при коротком замыкании или перегрузке внутренней электрической сети.
