Расчет провода
При расчете объема кабеля, который потребуется для организации бесперебойного электроснабжения, следует иметь общее представление о схеме разводки электросети, а также нужно составить проект, в который включаются следующие моменты:
- точное количество ламп, высота их крепления и способ подключения к сети;
- точные места расположения осветительных приборов;
При выборе кабеля нужно обращать внимание на его сечение, выдерживаемую мощность и качество. Что касается мощности: в паспорте используемого светильника указана потребляемая мощность, которую следует умножить на количество ламп и прибавить так называемый «запас» (около 20%). Чаще всего при монтаже архитектурного освещения используется провод с сечением 3*4 мм²
Чаще всего при монтаже архитектурного освещения используется провод с сечением 3*4 мм².
Дополнительно необходимо просчитать длину требуемого кабеля, при которой учитываются вышеуказанные показатели, к которым стоит также добавить около 10-15% «запаса» провода.
В чём измеряется количество света в помещении и на улице?
СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).
Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).
Основные требования для уличного освещения.
| Объекты | Минимальная ср. освещённость, в люксах | Минимальное распределение света |
| Категория А1 (дороги с пропуском 10 000 ед/ч) | 30 | 0,35 |
| Категория А2 (дороги с пропуском до 9 000 ед/ч) | 20 | 0,35 |
| Категория А3 (дороги с пропуском до 7 000 ед/ч) | 20 | 0,35 |
| Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч) | 15 | 0,35 |
| Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч) | 15 | 0,25 |
| Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч) | 6 | 0,25 |
| Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч) | 6 | 0,2 |
| Трамвайный путь обособленного типа | 10 | — |
| Центральные улицы, площади общественного назначения, ТЦ | 10 | — |
| Центральные улицы в жилых частях города | 6 | — |
| Переулки в жилых частях города | 4 | — |
Нормы естественного освещения для зон пешеходного типа.
| Объекты | Минимальное ср. значение параметра, лк | Минимальное распределение света |
| Область перед входом в комплексы общественного назначения | 20 | 0,30 |
| Переходы для пешеходов в непроезжей и исторической зонах города | 10 | 0,30 |
| Переходы для пешеходов, входы | 6 | 0,20 |
| Тротуары | 4 | 0,20 |
| Аллеи, переулки, проезды административных и жилых участков | 2 | 0,10 |
| Аллеи бокового типа, вспомогательные входы в парки | 1 | 0,10 |
Требуемое освещение в административные здания.
| Объекты | Мин. ср. освещённость по горизонту |
| Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки | 300 |
| Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории | 400 |
| Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа | 500 |
| Каталоги для чтения, залы для собраний, фотокомнаты | 200 |
| Фойе, архивные | 100-150 |
| Хранилища для книг | 75 |
Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).
| Объекты | Мин. ср. значение параметра по горизонту |
| Инвентарные | 50 |
| Палаты | 100 |
| Бассейны крытого типа, рекреационные, спальни | 150 |
| Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки | 200 |
| Мастерские, залы эстрадного типа | 300 |
| Лаборатории техникумов, лаборатории, | 400 |
| Помещения для проведения занятий, | 500 |
Требуемые нормы в производственных помещениях, предназначенных для питания.
| Объекты | Мин. ср. значение параметра по горизонту |
| Объект на производстве шоколада и изделий из него | 400 |
| Раздаточные, хранение изделий из муки, мороженого, напитков | 300 |
| Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал | 200 |
| Кладовки | 75 |
Требуемое освещение рабочих помещений в медицинских организациях.
| Объекты | Мин. ср. значение параметра по горизонту |
| Приёмные | 500 |
| Операционные | 400 |
| Лаборатории, процедурные комнаты | 300 |
| Регистрационная, комнаты для мойки | 200 |
| Комнаты для ожидания, склад препаратов, помещения бытовых назначений | 150 |
| Коридоры, лестницы | 100 |
| Уборные | 75 |
Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.
Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.
Советы и рекомендации
Достичь равномерного распределения светового потока в помещениях офисного типа можно с помощью растровых светильников, встроенных в подвесной потолок типа Армстронг. Они выгодно отличаются лёгкостью монтажа и сравнительно небольшой стоимостью.
С целью повышения зрительного комфорта и безопасности проведения работ с 2004 года действует ГОСТ ИСО 8995-2002 о принципах зрительной эргономики. В частности в стандарте есть несколько рекомендаций по уменьшению блескости.
Солнечный свет является основным источником блескости. Поэтому рабочие места нужно организовывать так, чтобы не допустить в них прямое попадание солнечных лучей. Для этого оконные проёмы затемняют шторами и жалюзи. Также следует свести до минимума возможность прямого взгляда работника на объекты повышенной яркости во время выполнения работы.
Оптимальный вариант организации рабочего места с компьютером – перпендикулярно окну, причем окно должно быть слева от пользователя.
Расчет освещенности промышленного цеха
Перед световым оснащением обязательно нужно производить расчет. От него зависит мощность приборов, их правильное расположение, противопожарная безопасность. Перед расчетами, нужно получить как можно больше информации об объекте.
- Цвет стен и потолков – позволят вычислить отражающий коэффициент. Темные оттенки препятствуют отражению света, требуют установки большего количества источников.
- Размеры помещения. На большое пространство требуется больше световых источников.
- Уровень запыленности, задымленности помещения. Если он низкий, то видимость плохая.
- Величина материалов, с которыми приходится работать персоналу. Если детали мелкие, нужно много света.
- Цвет рабочего фона, на котором будут располагаться детали. Если между ними большой контраст – света не должно быть много.
- Низкий уровень пульсаций, или вовсе их отсутствие. Пульсации быстро приводят к усталости, плохому самочувствию. Уместны они только для складов, подсобок.
- Технические характеристики светильника, его возможность распределения света.
Расчет электрического освещения цеха позволяет выбрать способ наиболее подходящий способ электроснабжения для любых типов помещений. Подробнее обо всех нормативах на световое оснащения можно почитать СНиП 23-0-2010 «Естественное и искусственное освещение». Тип, мощность, количество светильников нужно определять исходя из требований к рабочему пространству. В официальных нормах единица освещенности = 1 люмен на 1 м².
Документ ВСН 196-83 «Отраслевые нормы проектирования искусственного освещения основных цехов промышленных предприятий Минтрасстроя» содержит информацию обо всех нормах при аварийных ситуациях.
Аварийная подача света должна осуществляться за счет резервного блока бесперебойного питания. Он позволяет источникам перемещаться по всему зданию.
Каждое предприятие имеет свои требования к освещению. К примеру, на швейных фабриках нет чрезмерной задымленности и запыленности, но есть большая нагрузка на зрение. Несмотря на очень тонкие, неудобные материалы, швее нужно выполнить точный раскрой. Источник света должен иметь высокий индекс цветовой передачи, в противном случае цвета будут плохо различаться.
На всех рабочих местах должны быть установлены местные источники света, которые буду регулировать его поток. Он устанавливается так, чтобы подсвечиваемая область не слепила глаза работающего за столом человека. Сюда относятся дополнительные настольные лампы, встроенные настройки света в швейных машинках. Местное освещение на производстве дает возможность каждому работнику самостоятельно регулировать яркость, подстраивая её под свои физические особенности. В помещениях с обильным количеством пара снижается уровень освещенности. Для его поддержания вводится запасной коэффициент.
Рассчитывать освещенность на предприятии нужно так, чтобы исключить повышенную яркость в одних местах и восполнить недостаток её в других. Реализуется это с помощью установки дополнительных светильников или использования рассеивающих ламп.
Расчеты нужно проводить уже после определения количества светильников. Сделать это можно с помощью метода использования потока света:
- Определяется высота, на которую подвешиваются светильники.
- Вычисляются коэффициенты отражения всех поверхностей (стол, стены, потолок).
- Выводится общий поток света, рассчитывается число ламп и светильников.
Далее остается только распределить источники освещения по всему зданию, подготовить чертежи и планы, установить защитные цепи, собрать всю документацию.
Нормы и стандарты освещённости
Каким должно быть правильное освещение рабочего места, определяет не сам сотрудник или его работодатель. Нормы регламентируются нормативными актами, где закреплён допустимый уровень яркости в Люксах.
Нормативные документы:
- СНиП — строительные нормы и правила проектирования освещения;
- СанПиН — санитарные правила и нормы, которые включают в себя всю гигиену труда, в том числе и гигиену света;
- ГОСТ Р 55710-2013 — регламентирует световые нормативы внутри зданий.
Уровень света отличается в зависимости от вида выполняемых работ. Виды производства делятся на труд высокой точности, средней, малой. Освещение, применяемое на рабочих местах на производстве с повышенной точностью работ, отличается от такового на местах с низкой точностью. Ниже представлены нормы яркости в зависимости от требуемой точности выполнения:
- наивысшая точность — 5000 Лк;
- очень высокая — 4000 Лк;
- высокая — 2000 Лк;
- средняя — 750 Лк;
- малая — 400 Лк;
- грубая — 200 Лк.

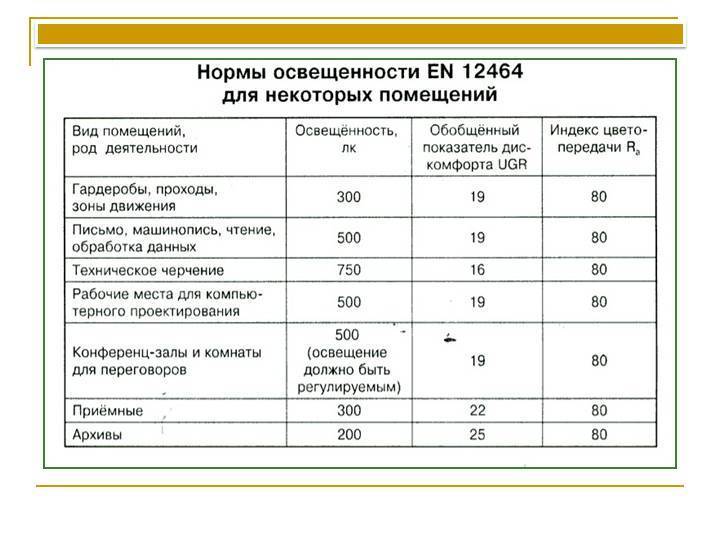

В таблице представлены нормы подсветки в зависимости от типа офисного помещения:
| Помещение | Нормы, согласно СНиП |
| Кабинет с компьютерами | 200-300 Лк |
| Серверная | 400 Лк |
| Операционный или кассовый зал | 400 Лк |
| Большой кабинет со свободной планировкой | 400 Лк |
| Комната для посетителей | 300 Лк |
| Кабинет для чертёжных работ | 500 Лк |
| Помещение для ксерокопирования | 300 Лк |
| Конференц-зал | 200 Лк |
| Лестничные пролёты и эскалаторы | 50-100 Лк |
| Холл, коридор, вестибюль | 50-75 Лк |
| Архив | 75 Лк |
| Кладовка | 50 Лк |
Коэффициенты отражения окружающих поверхностей
Отражение от поверхностей — важный показатель при организации рабочего места. Коэффициент отражения поверхности означает способность основания отражать падающий световой поток. Он равен отношению света, отраженного от поверхности, к общему падающему световому потоку. Такие коэффициенты давно рассчитаны (в зависимости от материала цифры могут варьироваться):
- пол — 0,2-0,4;
- стены — 0,5-0,8;
- потолок — 0,7-0,9;
- стол, рабочая поверхность — 0,2-0,7.
Отраслевые нормы искусственного освещения
Кроме сведений СНиП, которые являются общими, есть ряд отраслевых документов, разрабатываемых специальными институтами. Они устанавливаются в зависимости от типа отрасли после анализа ее специфики, и только затем переходят в разряд рекомендаций. При отсутствии конкретных отраслевых норм придется пользоваться общими.
Все нормативы в промышленности зависят от точности зрительных работ, которая делится на 7 разрядов в зависимости от величины объекта работы и сложности труда. Например, точные работы (1-4 разряды) подразумевают наличие объекта размером от 0,15 мм (наивысшая точность) до 5 мм (средняя точность). Пятый разряд (малой точности) может включать работу со светящимися объектами.
При делении работ по сложности внутри разряда учитывается цвет фона, ведь он влияет на коэффициент отражения (так, черный цвет имеет самый низкий коэффициент отражения). Нормы обязательно учитывают следующие факторы:
- длительность работы;
- напряженность труда;
- степень разрешения задачи — различение или поиск;
- число объектов в поле зрения;
- возраст сотрудников;
- квалификация сотрудников.
Факторы зрительного комфорта
При оформлении интерьера в офисных помещениях важно учитывать цветовую гамму стен, ведь она по-разному воздействует на человека. Лучше всего выбирать пастельные тона, а также зеленоватые, желтые оттенки, приятные для глаз
Есть и иные факторы зрительного комфорта:
- подходящая яркость;
- однородность света;
- отсутствие бликов и мерцания;
- нужная контрастность.
Плохо воздействует на глаза блесткость, или сильная слепящая яркость — свойство ярких поверхностей ухудшать контрастность и нарушать зрительный комфорт. Утомление глаз вызывают и колебания света, они сильно снижают производительность труда, поэтому тоже недопустимы.
Виды освещения
Существуют разные классификации освещения. Так, по локализации оно бывает таких типов:
- Общее. Предполагает равномерное освещение помещения без наличия темных или более светлых зон. Присутствие только такого освещения обычно наблюдается в зонах, где рабочий процесс осуществляется неполное время.
- Местное. Локальная подсветка помогает дополнительно осветить определенные рабочие зоны: компьютерный или школьный стол, технику и станки. Оно предполагает установку различных осветительных приборов в непосредственной близости от рабочего места.
Применение исключительно локального освещения согласно нормам недопустимо, поскольку в помещении неизбежно будут присутствовать перепады света — от глубокого затемнения до яркого. Это вызовет проблемы со зрением работников. По источникам света освещение также делится на несколько видов.
Естественное
Естественное освещение создается силами природы: прямыми солнечными лучами, а также диффузным (отраженным) светом небосвода. Отсутствие естественного света неблагоприятно для человека, ведь именно к нему глаза лучше всего приспособлены. Такой свет зависит от времени года и периода суток, в этом его основной недостаток. Но качество и объем поступающего естественного света зависит и от конструкции здания, количества и размера окон.
Существует даже специальная карта светового климата, состоящая из 6 зон, согласно ей должны проектироваться окна в зданиях. Естественный свет делится на такие виды:
- верхний (свет проникает через проемы на участках с перепадами высот дома);
- боковой (свет попадает через окна наружных стен);
- комбинированный (сочетание двух предыдущих видов).
Искусственное
Без искусственного освещения в сумеречное время суток, в пасмурный день или зимой, когда рано темнеет, нормальный рабочий процесс невозможен. В качестве дополнительных источников света выступают лампы, светильники, торшеры, бра и прочие электроприборы. Обычно в офисы и на производство приобретают галогенные и светодиодные лампы. Обычные лампочки накаливания сейчас применяются редко, поскольку они тратят много электроэнергии, быстро выходят из строя.
Чаще всего освещение бывает смешанным, когда естественное сочетается с искусственным. Последнее также подразделяется на следующие виды:
- Рабочее. Обычное освещение, которое ежедневно применяется сотрудниками, помогает обеспечению рабочего процесса.
- Аварийное. Включается только при аварии, в экстренной ситуации, когда основное освещение отключается.
- Эвакуационное. Применяется для подсветки путей эвакуации людей при ЧС, обычно является не таким мощным, как рабочее.
- Охранное. Используется охранным персоналом, присутствует не на всех предприятиях, а по необходимости. Не нормируется по интенсивности.
- Дежурное. Остается включенным даже по окончании рабочего процесса (например, небольшое освещение коридоров в больших зданиях).
Гибридное освещение
Гибридными называются системы, включающие естественное и искусственное освещение. Они подходят для случаев, в которых только солнечного света недостаточно для создания соответствующего нормам уровня освещенности. При определении значения светового потока естественное освещение не учитывается – расчеты выполняются только для электрических источников.
Необходимость в гибридном освещении появляется, если значение КЕО ниже допустимого значения – 1 или 1,2%. Если этот показатель, зависящий от затененности, типа стекла и ширины окон, не соответствует норме, вместе с естественным освещением на рабочем месте устраивается искусственное. Источники света устанавливают только на тех участках, на которых КЕО ниже нормы.
Последствия неправильного освещения
Несоблюдение требований к освещению рабочих мест на любом предприятии чревато понижением общей работоспособности. Кроме того, зрение персонала утомляется, возникает прямая угроза здоровью, возможно даже развитие близорукости. На предприятиях, где руководство халатно относится к вышеизложенным требованиям, повышается риск производственного травматизма, может также увеличиться количество брака. Нередки случаи, когда возникает текучка кадров. Ведь многие люди внимательно относятся к собственному здоровью, и порой зрение оказывается дороже должности или наличия работы.
Требования к освещению рабочих мест, безусловно, должны неукоснительно соблюдаться. Ведь люди, как правило, проводят большую часть жизни на работе или в закрытых помещениях, где неправильное освещение может подорвать их здоровье.
Промышленные светильники
Промышленные светильники используются для освещения производственных помещений, промышленных цехов, строительных площадок, складских помещений, подземных коммуникаций. Для освещения крупных объектов используются мощные осветительные приборы — прожектора.
Производители источников света для производственных помещений предлагают светильники, наиболее полно удовлетворяющие санитарно-гигиеническим требованиям законодательства и потребностям промышленности. Современные осветительные приборы способны не только выполнять основные задачи по освещению помещений, но и значительно улучшить эксплуатационные характеристики. Существуют разные варианты классификации производственного освещения.
По способу установки светильники называют напольными, потолочными, пристраиваемыми, торцевыми, настенными, встраиваемыми и подвесными.
Для производства промышленных светильников используют разные виды источников света.
Лампы накаливания
Традиционный источник света. Это всем привычная электрическая лампочка. Используются в качестве стандарта для оценки световых приборов.
Обладают значительными недостатками:
- повышенной теплоотдачей;
- искажением цветового восприятия за счет желто-красного спектра;
- коротким сроком эксплуатации;
- энергозатратны.
Пока что лампы накаливания используются достаточно широко, однако их замена на более современные световые системы произойдет в ближайшее время. К достоинствам ламп накаливания можно отнести простую схему включения, небольшие размеры, постоянный поток света.
Люминесцентные лампы
Преимущества использования люминесцентных ламп заключаются в большем сроке службы в сравнении с лампами накаливания, рассеянном свете, разнообразии световых оттенков, большей светоотдаче. Получили широкое применение в общественных зданиях.
Обладают рядом недостатков:
- низкой мощностью;
- химической опасностью (содержат ртуть);
- неравномерным неприятным спектром света, искажающим цвет предметов;
- мерцанием лампы.
Светодиодные светильники
Самые передовые технологии воплощены в светодиодных светильниках. Они отвечают всем требованиям к освещению помещений. Использование светодиодов способно снизить траты на электрическую энергию до 90%. Значительно увеличен срок эксплуатации светодиодных ламп по сравнению с привычными источниками. В промышленных условиях он выше в 10 раз. Экономия от использования светодиодных светильников для производственных нужд проявляется моментально.
Качество освещенности, цветопередача, приближены к естественному свету, что повышает эффективность трудовой деятельности. Диодные светильники не мерцают, не бликуют, не испускают вредного ультрафиолетового излучения. Это делает их лидерами по БЖД. Светодиоды не содержат опасных веществ, что упрощает утилизацию отработанных ламп.
Особо следует отметить работоспособность светильников в неблагоприятной среде. Герметичный корпус и отсутствие нагревания делают возможным применение светодиодного освещения при повышенной влажности, разных температурных режимах, запыленности, при наличии химически агрессивных веществ.
Наиболее популярны светильники:
- ip44 — защита от влаги без прямого попадания водных струй;
- ip65 — всесторонняя защита от пыли и струй.
Стоимость светодиодных ламп выше привычных аналогов. Однако, высокая энергоэффективность, экономия электроэнергии позволяют окупить затраты в течение 2–3 лет. Учитывая 10-летний срок службы, выгода очевидна.
Подведем итоги
Прорабатывая офисное освещение, необходимо детально изучить вопрос и действовать пошагово:
Ознакомиться с нормами освещенности, которые закреплены в . Если работа сотрудников требует высокого уровня концентрации, освещенность рабочих зон должна быть не менее 500 лк. Для стандартной работы за компьютерами достаточно 200 лк.
Грамотно подобрать светильники для освещения офиса. Например, растровые и точечные можно использовать в качестве функционального освещения. Линейные и настольные обеспечат дополнительный свет.
Продумать сценарии офисного освещения
В рабочих зонах важно создать разные уровни освещенности на горизонтальных и вертикальных плоскостях. В лаунж-зоне попытайтесь добиться умеренного света — он успокаивает и позволяет расслабиться после работы
Так можно осветить больше площади. Дополнительно установите трековый свет — он поможет точечно освещать разные зоны в офисе.
Важно учесть:
- Специфику работы сотрудников. Идеально, если освещение в рабочих зонах каждый может настроить под себя. Этого легко добиться, используя диммеры или «умные» системы.
- Конфигурацию помещения. Рабочие столы размещайте как можно ближе к окнам. Если окна в офисе маленькие, стены желательно выкрасить в светлые тона — так пространство будет казаться светлее.
Чтобы соблюсти все нормы и учесть важные нюансы, нужно разработать проект освещения, в котором будут учтены планировка офиса, схема расположения рабочих мест и других зон.
Заключение
Один из важнейших параметров, который нужно соблюдать при создании и организации мест для работы своих сотрудников, – их освещение. Именно поэтому на законодательном уровне установлены такие жесткие правила к освещению – безопасность и здоровье сотрудников превыше всего, к тому же от этого зависит точность и качество выполняемой работы. Регулярно перепроверяйте этот параметр, следите за исправностью световых приборов.
Не забывайте также при расчетах учитывать цвет и оттенок интерьера – чем он темнее, тем больше света будет поглощать. Даже с мощными лампами количество люкс может быть недостаточным
Там, где важно наличие света, заранее позаботьтесь о соответствующем цвете стен, потолка и пола, чтобы требования были выполнены
