Обустройство колодца на даче своими руками: пошаговая инструкция + советы опытных мастеров

Дизайн и отделка

Для изготовления колодезных домиков используются различные материалы:

• дерево, солома, бамбук;
• металл;
• камни;
• декоративная плитка;
• поликарбонат.

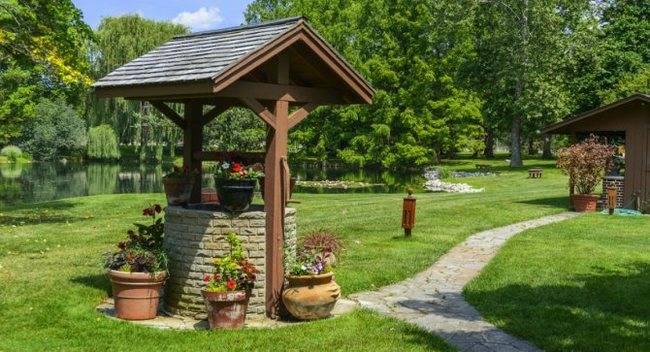

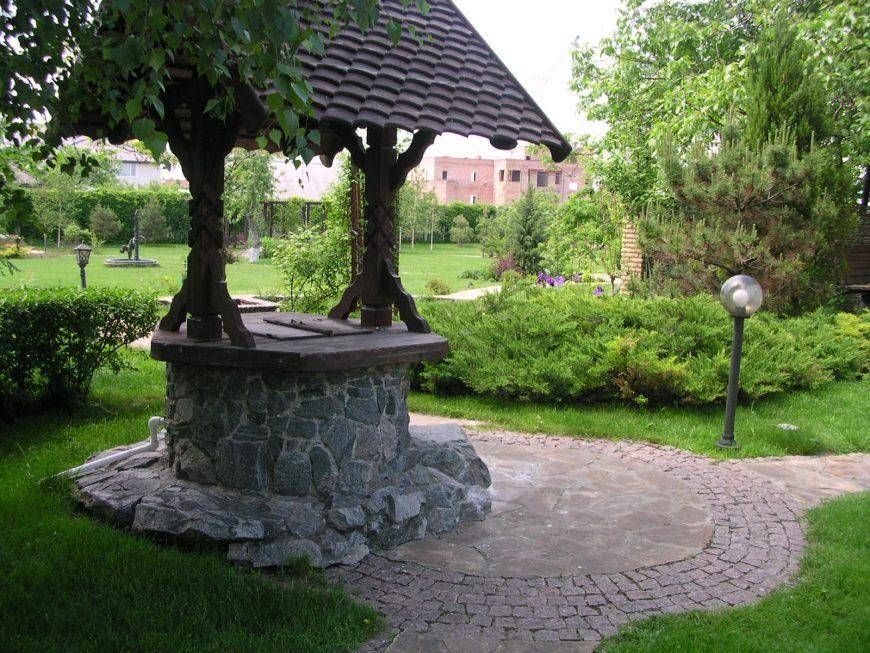

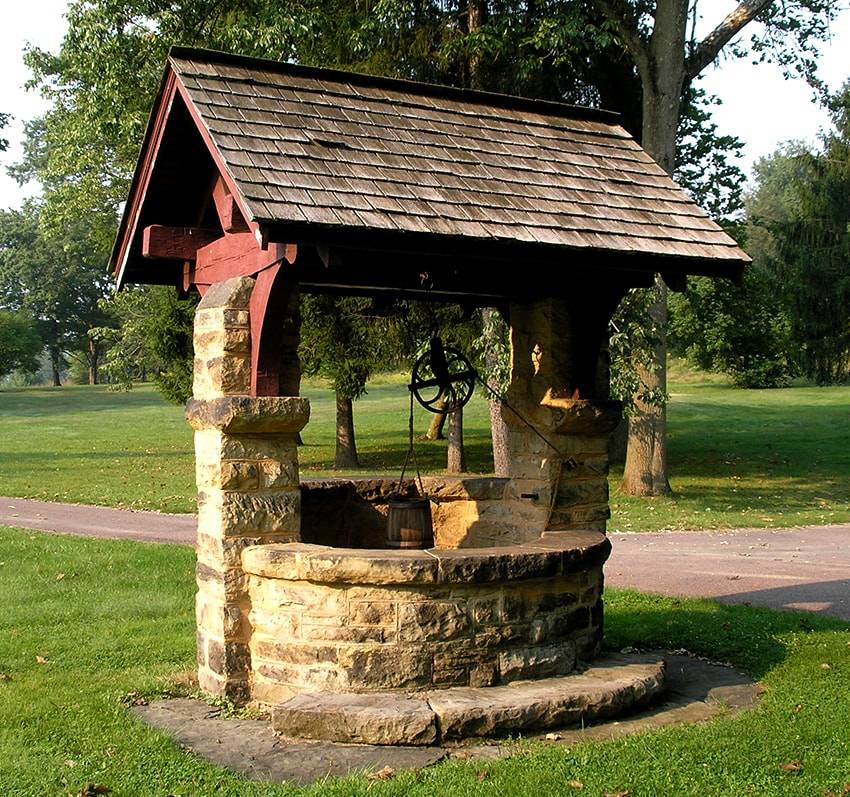

Основной материал — камень

Чаще всего камнем отделывают оголовье, а навес выполняют из дерева и металла. При этом камень может быть натуральный и искусственный, а также имитация камня, выполненная из бетона. Иногда колодезная башня целиком выполнена из натурального камня, например, песчаника.

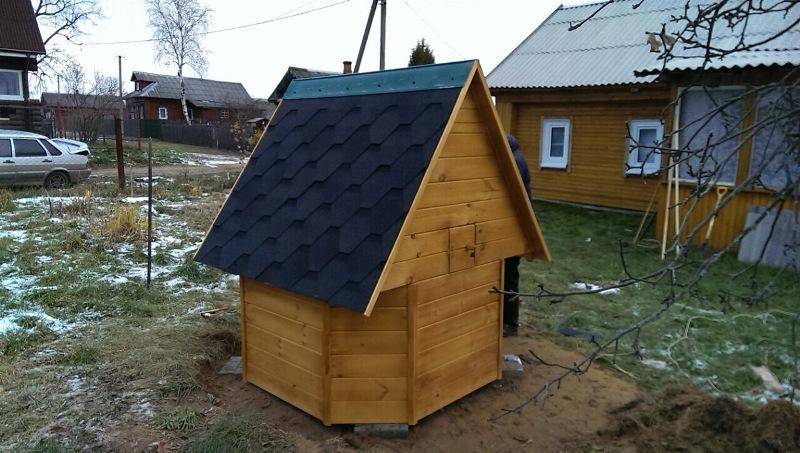

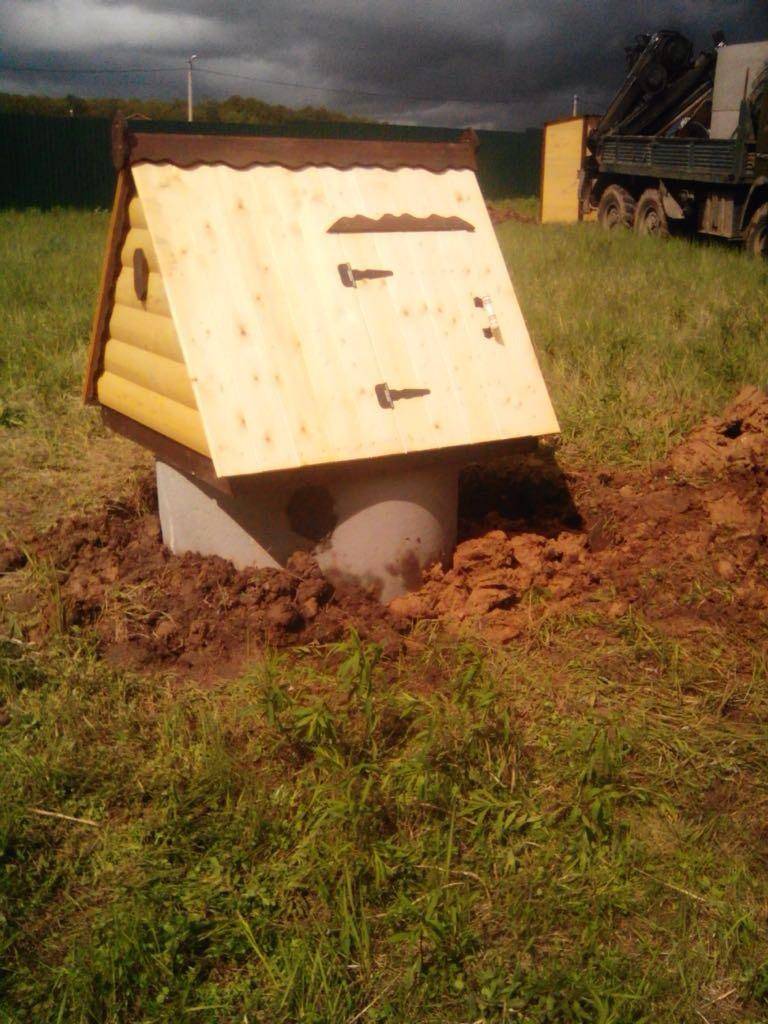

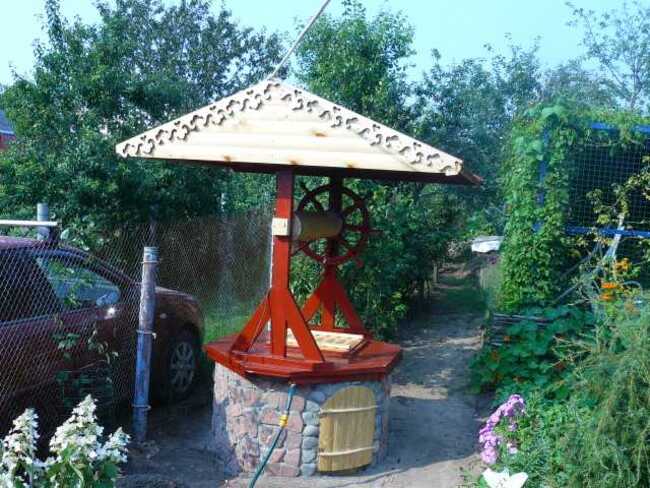

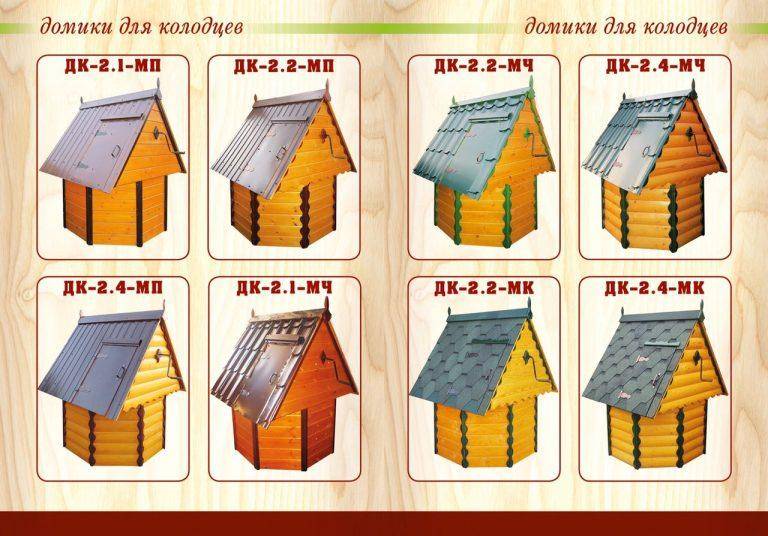

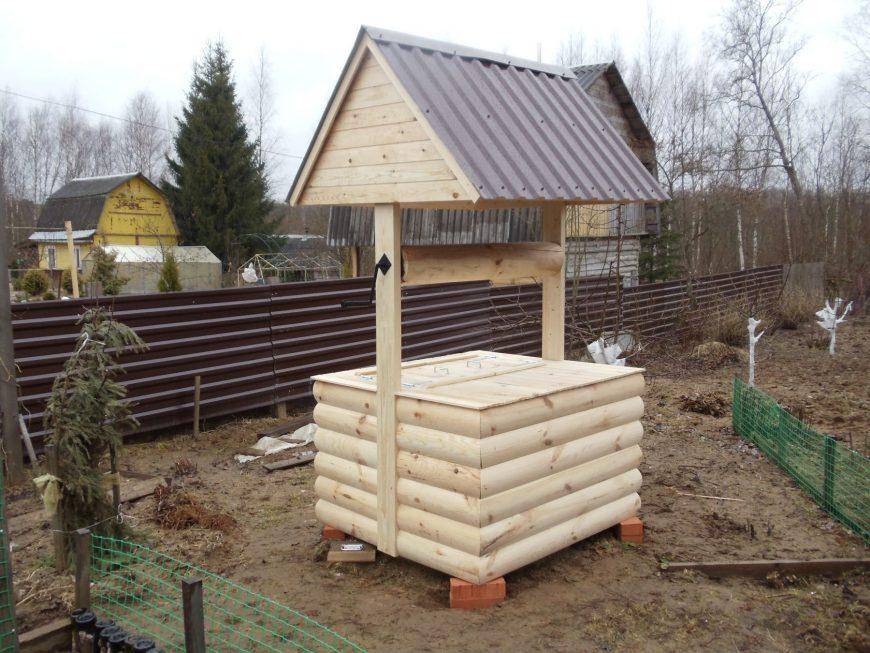

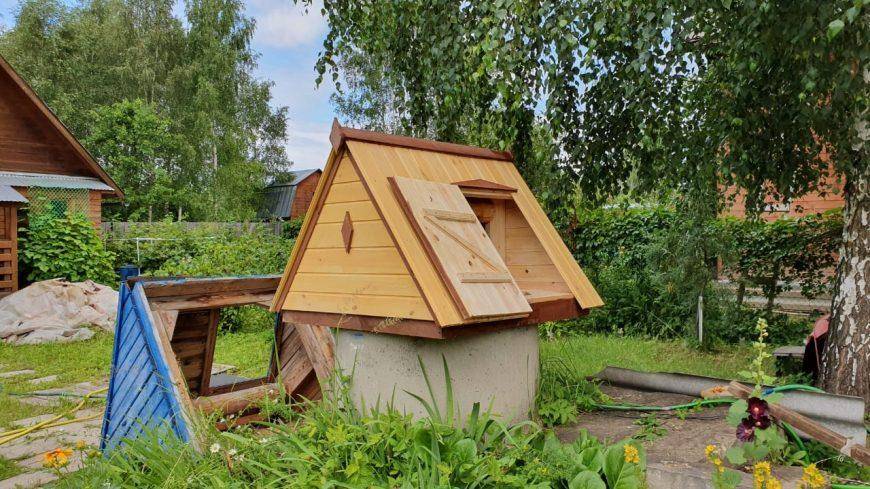

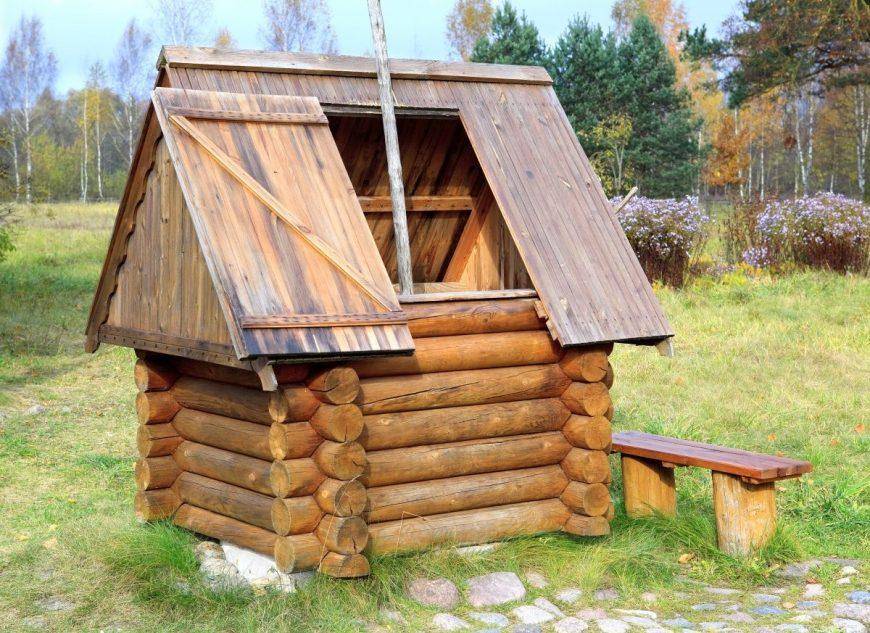

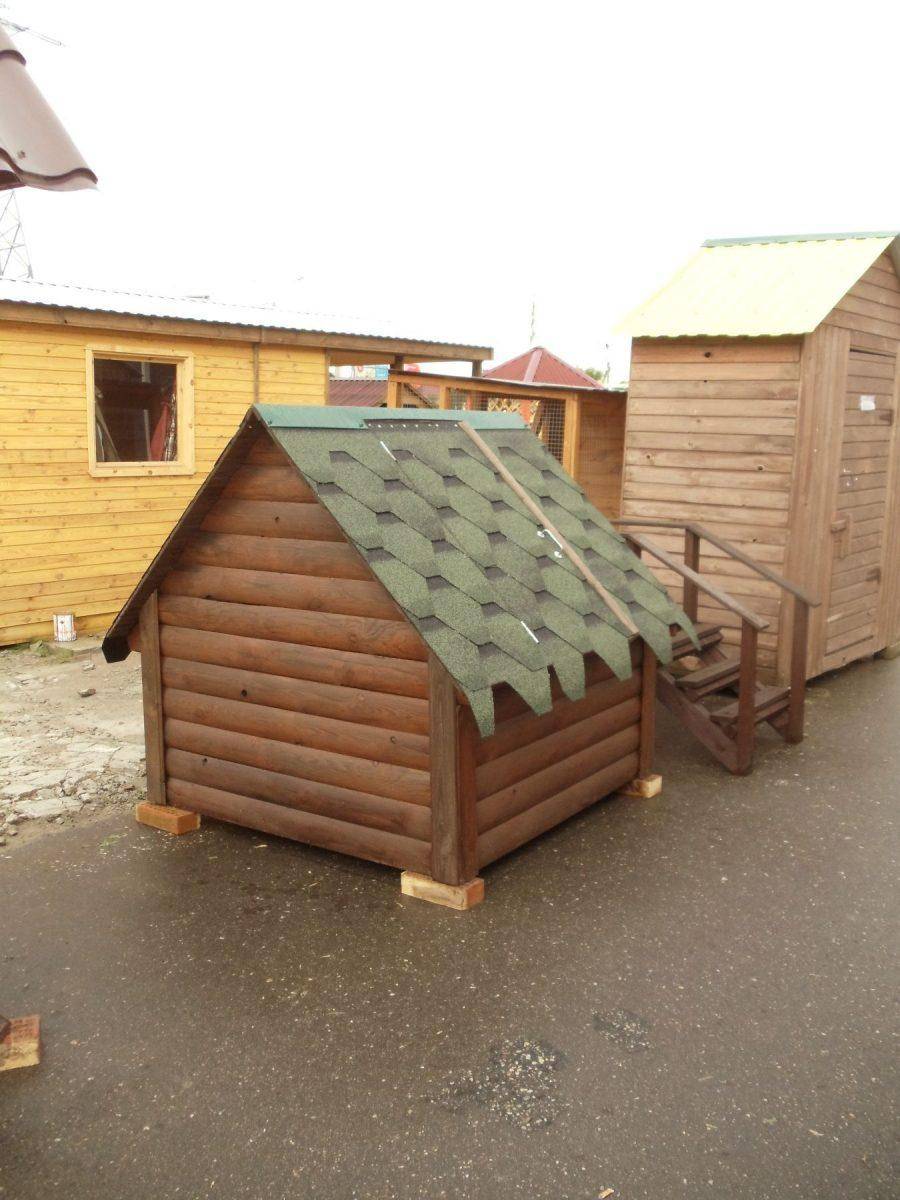

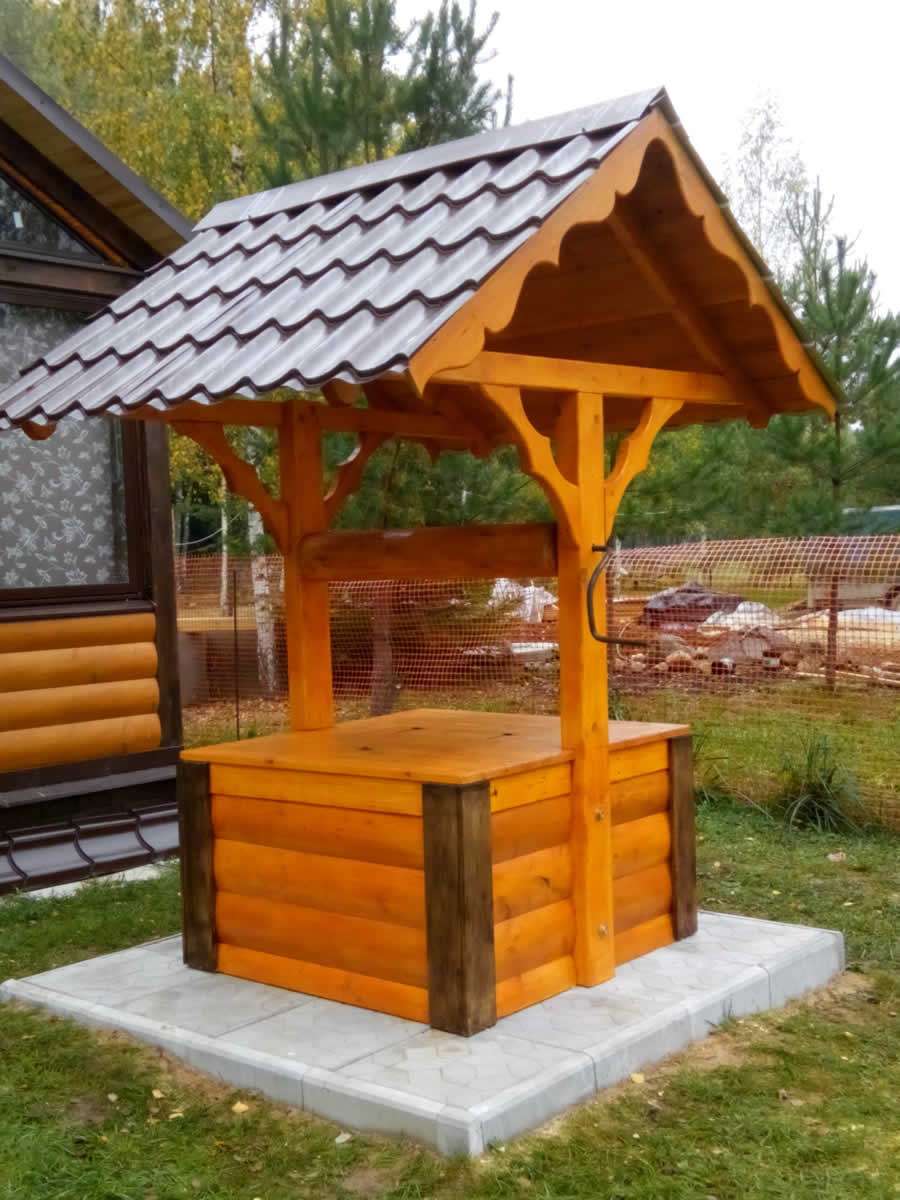

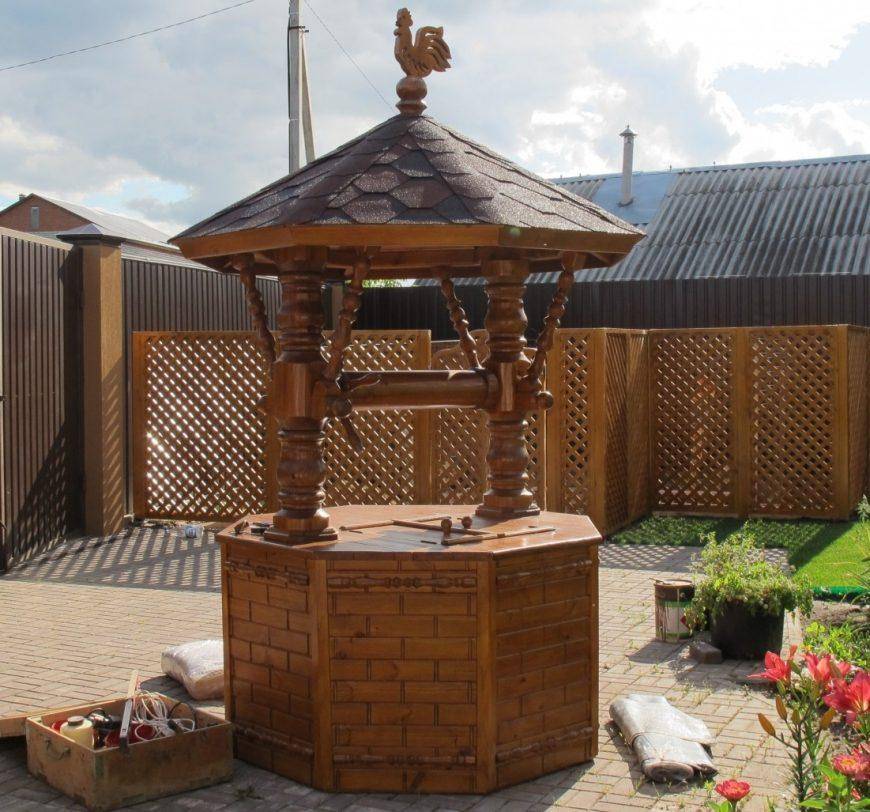

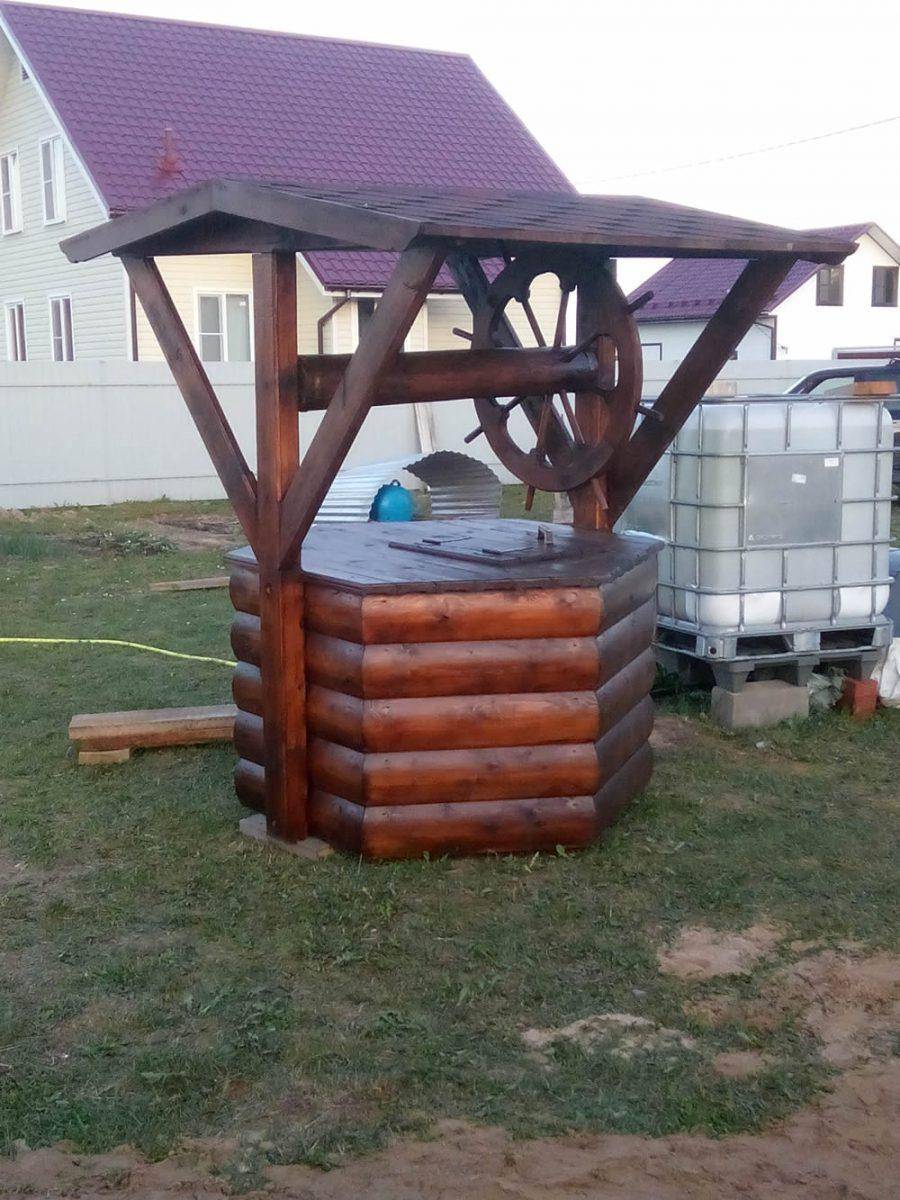

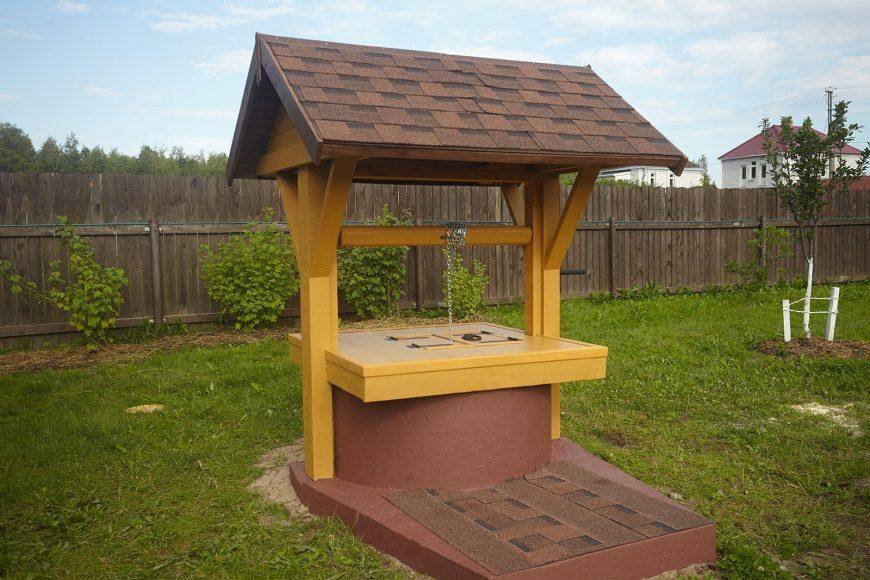

Деревянные домики

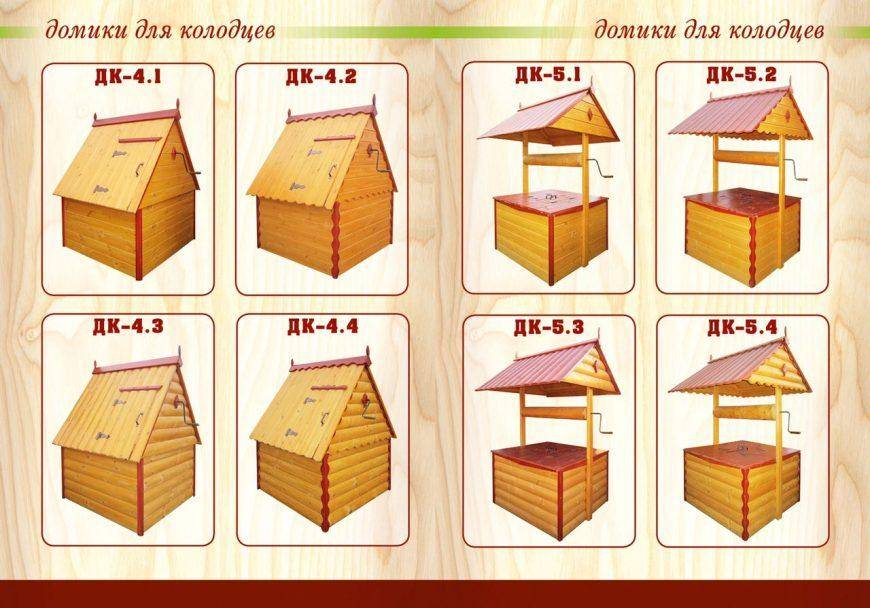

Колодезные домики из дерева наиболее распространены и вписываются в большинство приусадебных участков. Для их сооружения могут использоваться пиломатериалы, брёвна, коряги и ветки без коры в качестве отделки. Древесина гигроскопична, поэтому будет правильным такие материалы обработать каким-нибудь гидрофобным средством и средством от гниения.

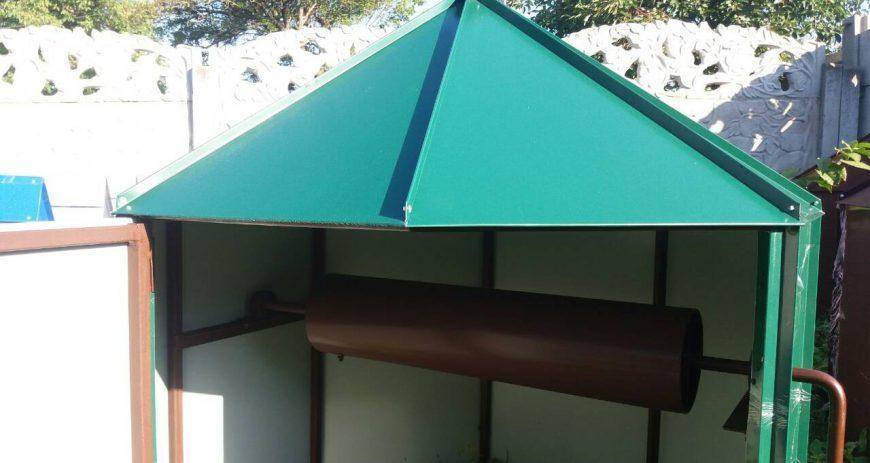

Поликарбонат для колодезных домиков

Поликарбонат уместно использовать, когда садовая беседка, веранда или тент над автомобилем выполнены с применением этого материала. Он хорошо сочетается с металлическим каркасом, и может создавать определенное настроение благодаря своему цвету и относительной прозрачности.

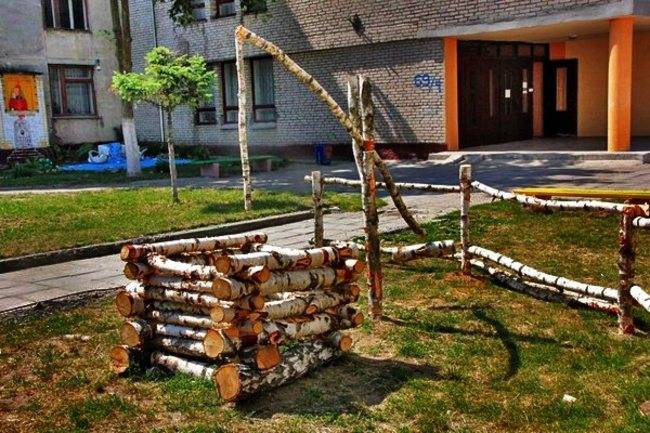

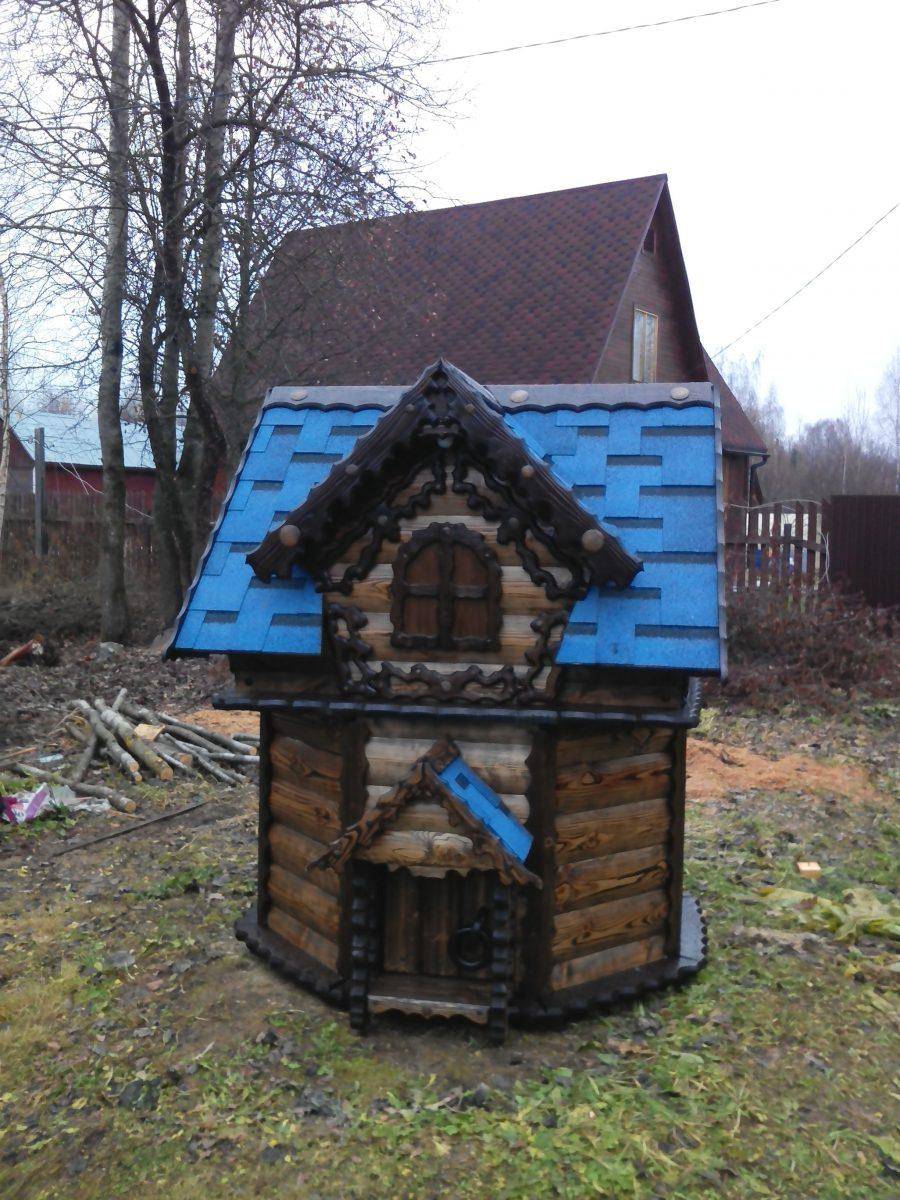

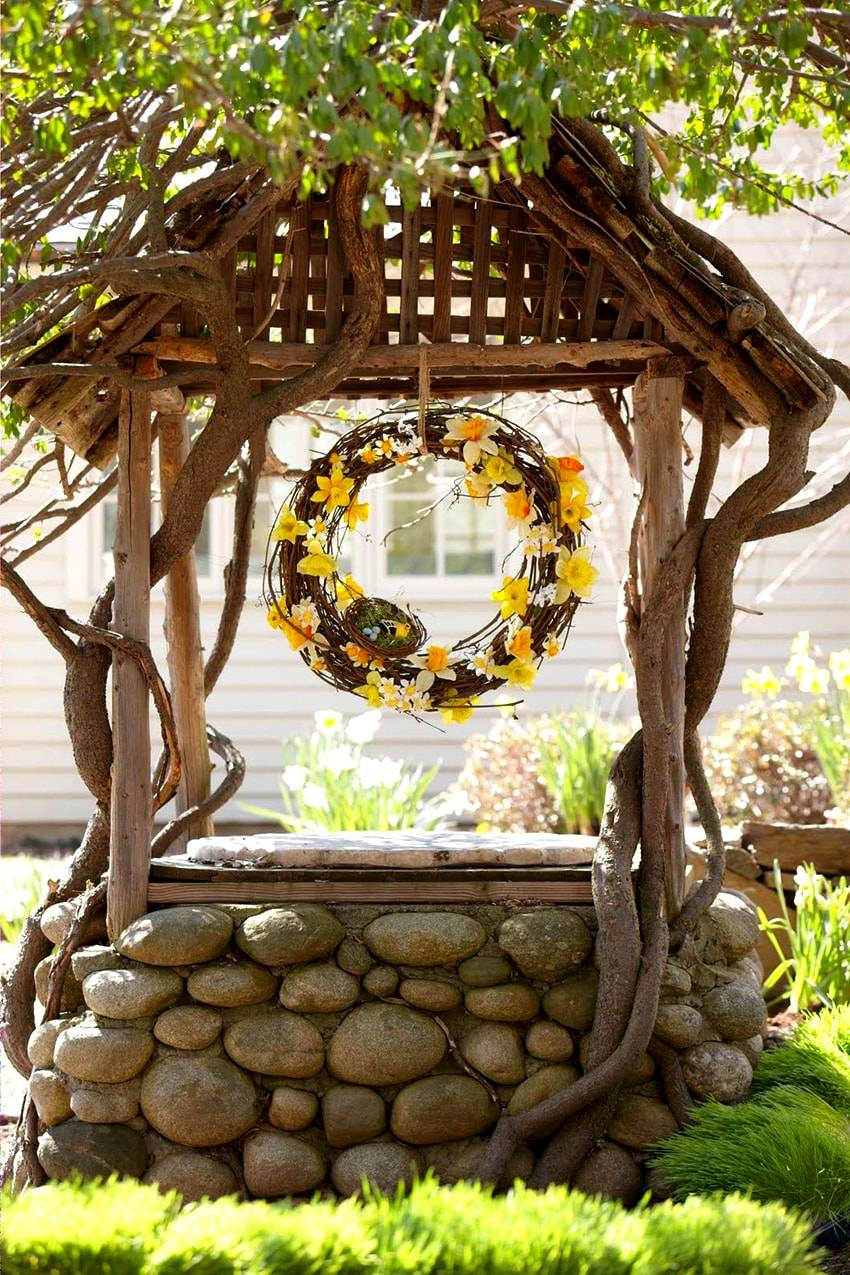

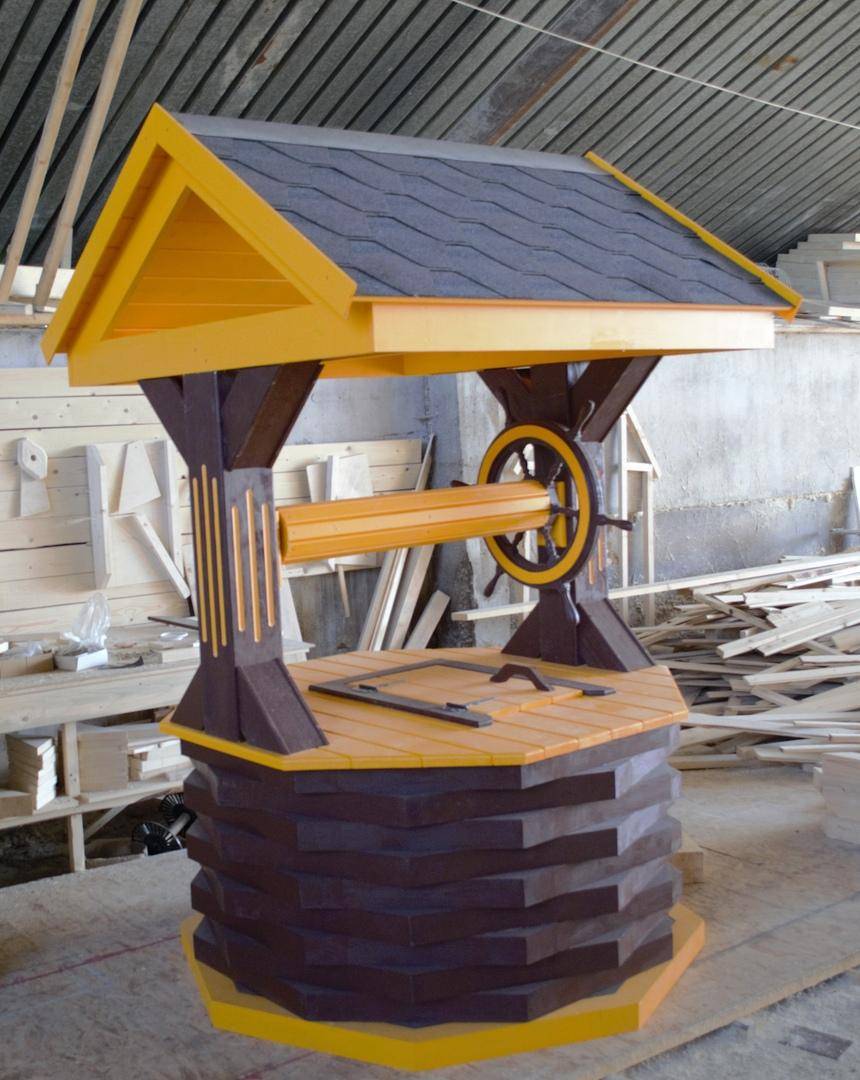

Оригинальные колодезные домики

Фантазия дизайнеров и народных умельцев иногда просто поражает. Мы приготовили для вас подборку самых необычных колодезных домиков.

Разновидности конструкций

По существу, любое подобное сооружение выполняется в виде глубокой шахты, достигающей подземного водоносного слоя. От глубины разработки напрямую зависит качество питьевой жидкости. Ближе к поверхности располагаются залежи H2O пригодной исключительно для технических целей (полива). Из-за большого количества загрязнений, попадающих под землю вместе с дождями и талым снегом, пить такую воду нельзя. Зачастую даже после дополнительной фильтрации.

Абиссинский

Для его возведения в месте залегания водных ресурсов разрабатывают неглубокую шахту (всего 5-10 метров). Колонна обсадки представляет собой перфорированную трубу. Через небольшие прорези внутрь поступает жидкостная среда. Чтобы поднять ее, используют ручную помпу или поверхностный насос. Живительную влагу из такого вида колодцев нельзя назвать чистой. Для применения в быту требуется установка очистной системы.

Шахтный

Пожалуй, это наиболее распространенная разновидность конструкций, применяемых дачниками на своих загородных территориях. Шахтное углубление выполняется на глубину до 15 м. Для постройки источника задействуют кольца из железобетона или пластика (довольно популярный в последнее время материал). С помощью спецтехники построить такое сооружение не составит труда. Однако можно обойтись и без нее. Конструктивные особенности позволяют выполнить работы, имея в наличии только лопаты, ломы и емкости под жидкость и грунт.

Ключевой

Обычно землевладелец принимает решение оборудовать такое сооружение, когда на его земельном наделе имеется место выхода воды на поверхность — ключ. Происходит подобное, когда водоносная жила встречает на своем пути препятствие (твердые породы) и поднимается наверх. Очень удобно, когда родник есть на дачном участке. Средств и времени на его разработку уходит совсем немного.

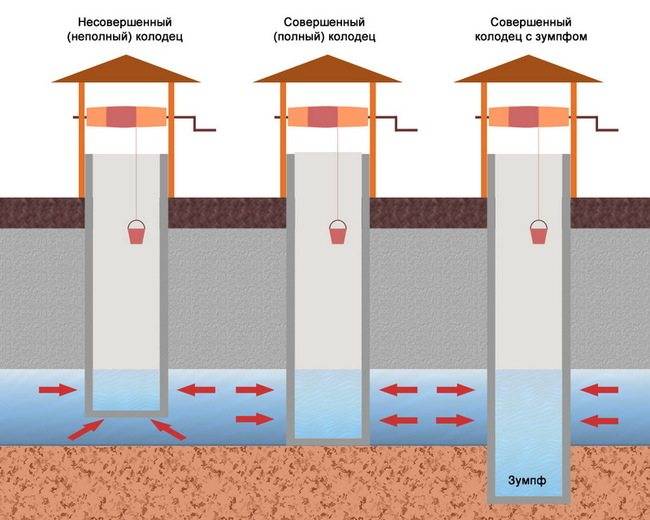

Классификация колодцев по водоприемной части

Еще одним параметром, на который стоит обратить внимание, является вариант расположения водозаборного сегмента в пласте. В зависимости от степени погружения в слой, содержащий воду, этот элемент может быть:

• несовершенным;
• совершенным;
• совершенным с зумпфом.

В первом случае водоприемный элемент частично погружается в пласт с водой. Несовершенная разновидность водоприемника осуществляет забор жидкости через дно. Выкопать колодец под ключ такого типа проще всего. При необходимости используется боковая перфорация. В свою очередь, совершенный вариант водозаборной части проходит через весь пласт жидкости и располагается на твердом дне. Поступление жидкости осуществляется через боковую перфорацию, после чего с помощью насоса она транспортируется на поверхность.

Насосы бывают поверхностными и глубинными. Они классифицируются в зависимости от расположения. Цена глубинных насосов для колодца выше, так как они являются более мощными.

Расположение водозаборного сегмента может быть совершенным, несовершенным и совершенным с зумпфом

Отдельно стоит сказать о водозаборном элементе, включающем в свою конструкцию зумпф. По своему строению он сильно напоминает предыдущий элемент. Основное отличие заключается в том, что он оснащен зумпфом, который выполняет функцию резервуара. Таким образом, появляется возможность запаса жидкости, что очень удобно в некоторых случаях.

Что учесть перед строительством

Собирая информацию, как обустроить колодец на даче своими руками, нельзя забывать о самом главном — источник должен полностью обеспечивать потребности жильцов загородного дома в жидкости. Ведь живительная влага необходима людям не только для питья. Культурные насаждения требуют полива, после утомительной работы хочется ополоснуться в душе, приготовить еду, помыть посуду и постирать белье. Сделать это без привычной горожанам H2O из крана — невозможно.

Как правило, для одного человека нужно порядка 200 литров воды в день. Исходя из этих расчетов и проектируют разработку гидротехнического объекта. Если в пределах дачной территории отсутствуют водоносные слои, залегающие вблизи поверхности, целесообразно задуматься о скважинном освоении.

Для того чтобы выяснить, удастся ли обустроить на участке источник колодезного типа, следует провести исследования. Для этого в месте предполагаемого нахождения залежей жидкостных ресурсов делают небольшую скважину и определяют, насколько глубоко залегает жидкость, в каких объемах. Анализом занимаются специализированные организации, имеющие лицензию на осуществление этой деятельности. За соответствующие услуги требуется плата (причем немалая). Однако без помощи специалистов нередко просто не обойтись. Чтобы точно знать, где находиться вода и хватит ли ее для повседневного использования — лучше не экономить.

Конечно, можно попытаться выяснить, где залегает водоносный слой у владельцев соседних наделов. Но этот метод не всегда оказывается приемлемым. Предоставить точную информацию могут только те, у кого уже разработан и активно используется источник колодезного типа. И даже при этом никто не может гарантировать, что всего через пару десятков метров на вашей территории жидкость будет располагаться на той же глубине.

Приступая к строительству сооружения, хорошенько подумайте, где именно оно будет располагаться. Согласно утвержденным нормам, построить колодец в любом месте на свое усмотрение нельзя. При монтаже конструкции необходимо придерживаться строгих правил, касающихся удаленности гидротехнических объектов от всех остальных на участке.

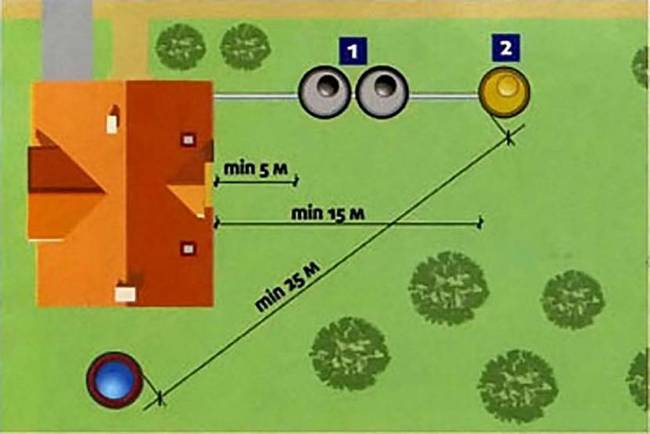

Обратить внимание следует на соблюдение двух основных условий:

• От фундамента жилого здания и техпостроек до колодца должно быть не менее 5 м. Объясняется это просто, добываемая из-под земли водная среда постепенно размывает почву. В непосредственной близости от фундаментальной основы она будет представлять угрозу для ее целостности.
• Септик, туалет, компостная куча, выгребная яма, зона для складирования бытовых отходов — все это должно находится не ближе, чем на 25 метров от шахты.

Кроме того, при возведении сооружения своими руками не забывайте о технике безопасности:

при разработке почвы будьте готовы к встрече с газовым карманом;
старайтесь работать осторожно, чтобы не спровоцировать обвал шахтенных стен;
в точности следуйте строительной методике;
задействуйте современное оборудование.

Настил кровли

Обшивка. Для настила используется большое количество стройматериалов:

• вагонка;
• мягкая кровля;
• металлочерепица;
• ондулин.

Процесс фиксации этих материалов несложный, но имеет свои особенности.

Вагонка

Речь идет о деревянной вагонке. Она крепится при помощи саморезов к каркасу из дерева. На металлическую раму крепление выполнить сложнее. После монтажных работ вагонка обязательно покрывается защитными антисептиками и лаком.

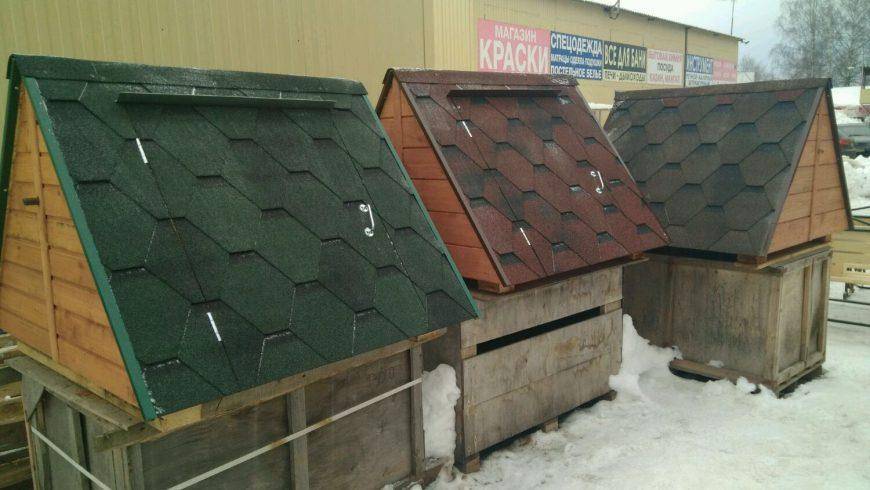

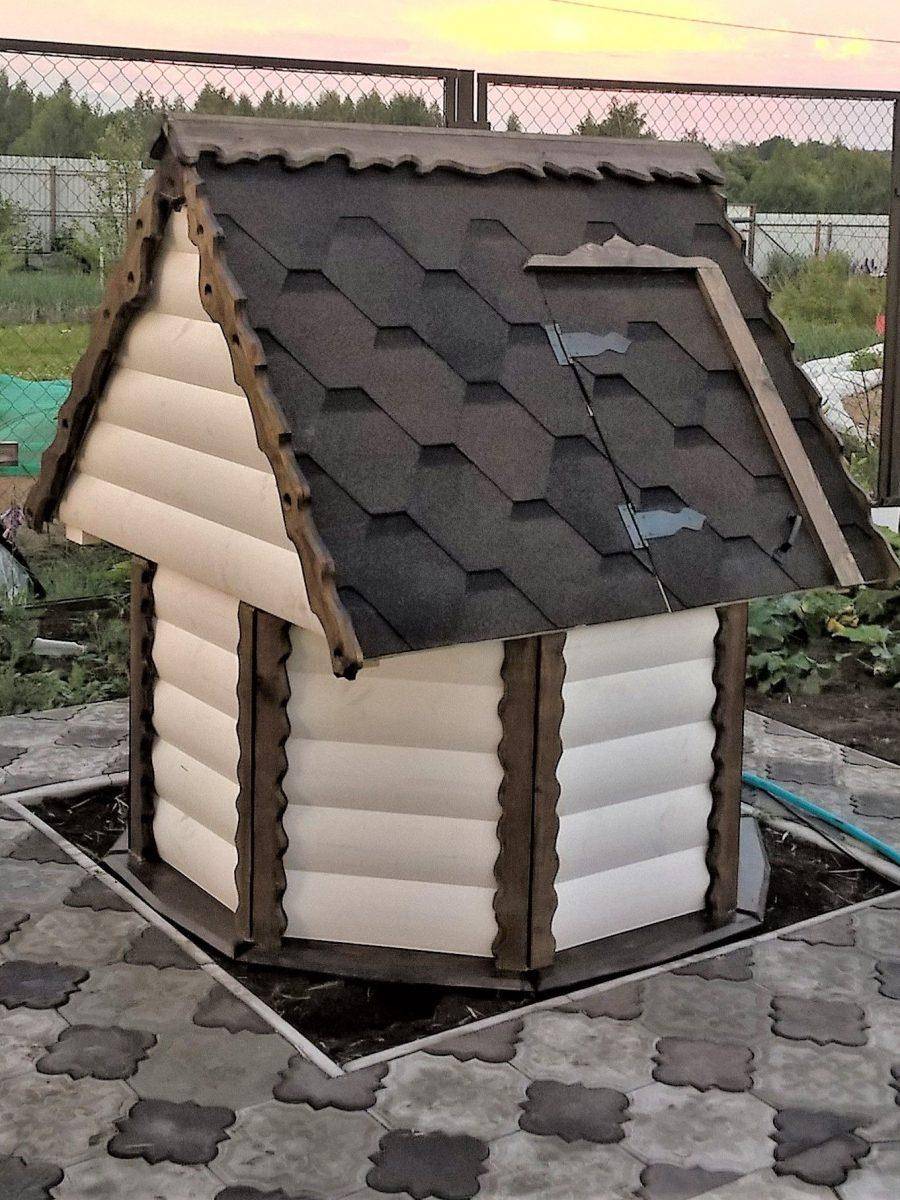

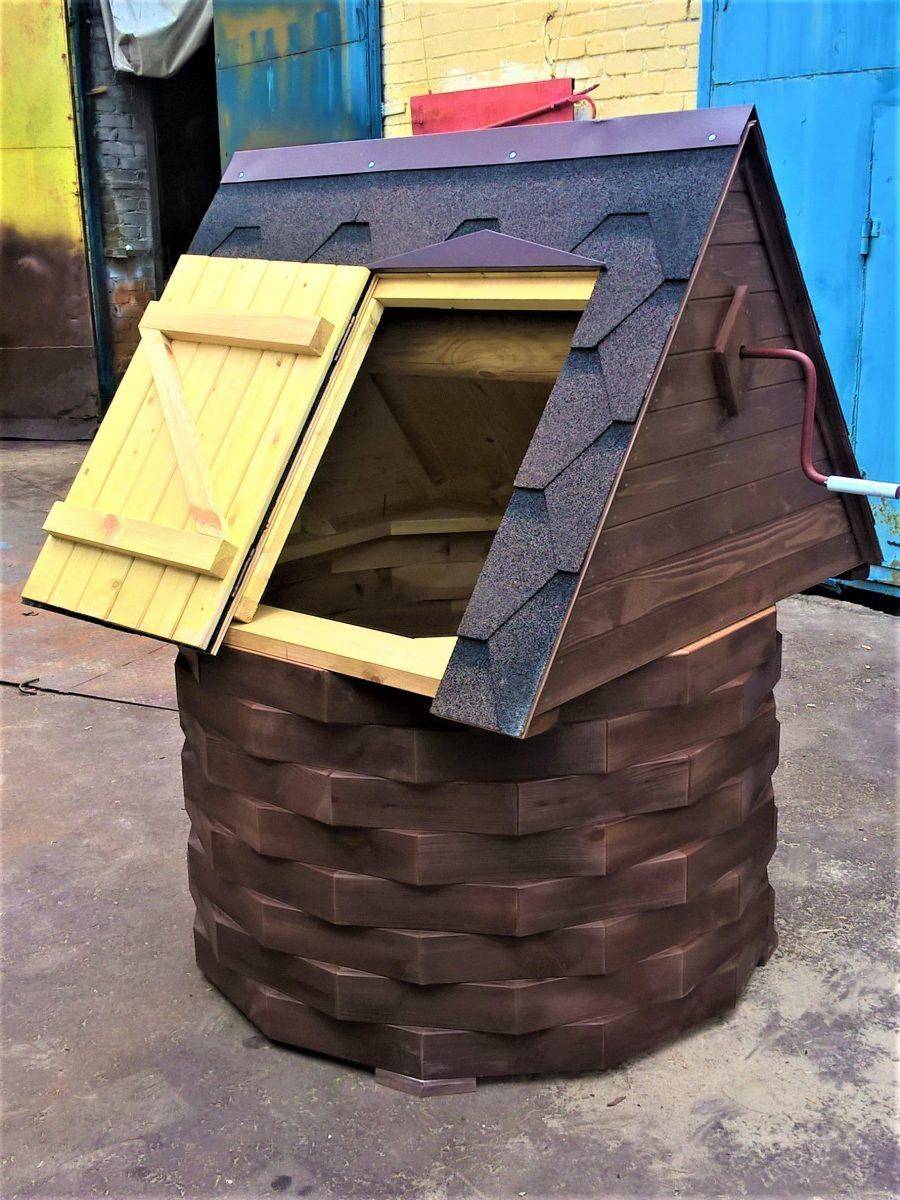

Мягкая кровля

Для ее монтажа необходима полностью плоская поверхность. Например, к изготовленному каркасу прикручивается USB-плита или другой подобный материал. Гибкая кровля фиксируется при помощи специальных гвоздей.

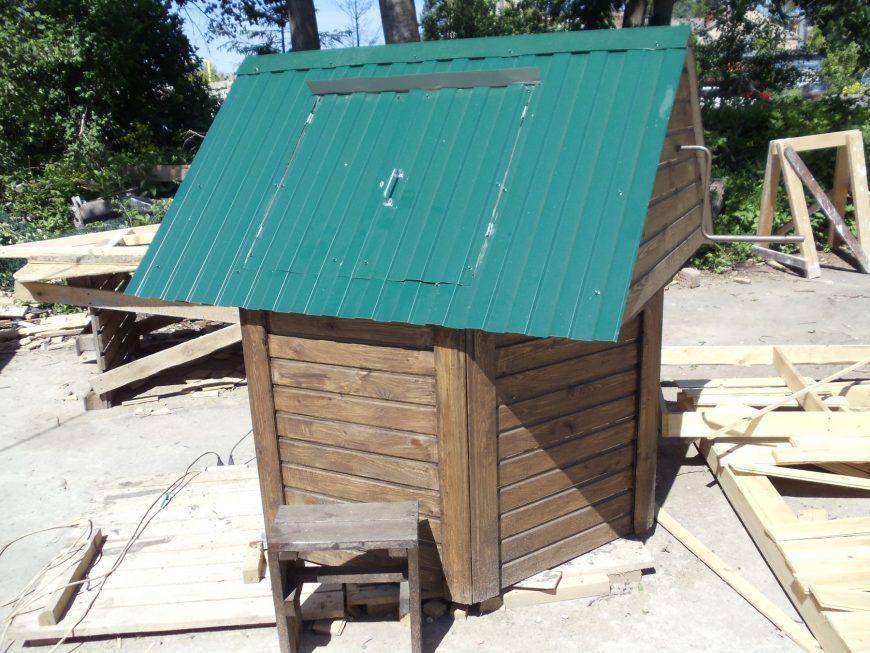

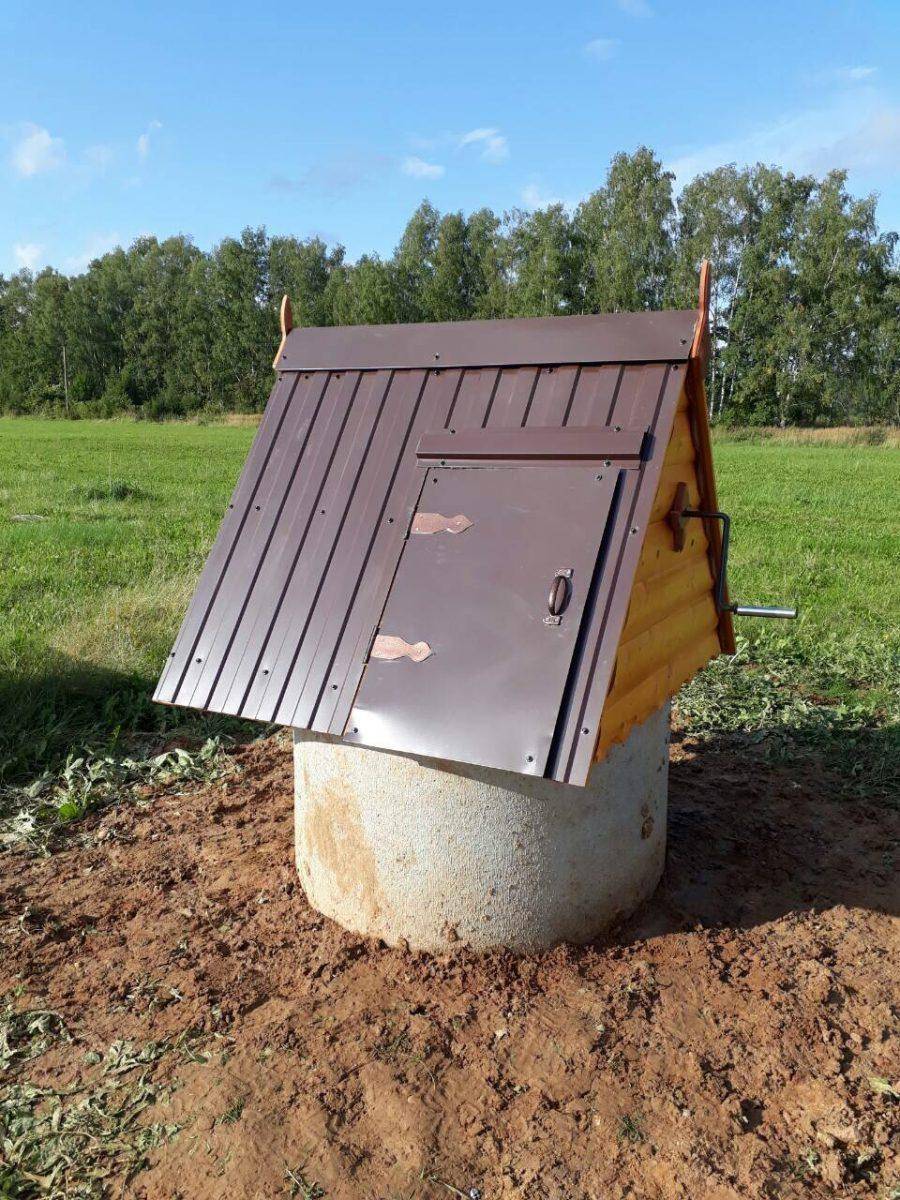

Металлочерепица

Покрыть навес металлочерепицей немногим сложнее предыдущих двух способов. Листы настила крепятся специальными саморезами с термошайбами к каркасу. Прорез для формирования крышки рекомендуется делать на волне, чтобы вода (дождевая или тающий снег) не затекала внутрь источника.

Ондулин

Ондулин крепится так же, как и предыдущий материал. Для фиксации используются специальные шиферные гвозди со шляпками из полипропилена. Это отличное решение для двускатных и односкатных крыш.

Пошаговая инструкция по обустройству колодца на даче

Любое строительство начинается с покупки материалов и инструмента. Планируя организацию источника водоснабжения на дачном участке, следует сначала приобрести все необходимое и только потом приступать к освоению.

Начальный этап

В первую очередь разметьте круг диаметром немного больше кольца. Процесс выкапывания верхнего слоя может оказаться затруднительным, но чем сильнее углубление, тем податливее становится почва. Чтобы следить за вертикальным расположением стенок, возьмите специальный прибор или воспользуйтесь примитивным аналогом (веревка и груз).

Разработка шахты

Определитесь, какую технологию копки будете применять. Когда в грунте много песка или щебневых примесей, следует остановиться на закрытой методике. Чтобы сооружение не осыпалось и не было размыто, первый железобетонный элемент необходимо установить в самом начале. Далее предстоит вскапывать землю из-под него, заставляя опускаться.

Если же грунтовые породы достаточно плотные, риска обвалов и подтопления нет, целесообразно применить открытый метод разработки. Изначально предстоит сформировать шахту и только потом установить кольца.

Установка железобетонной основы

В зависимости от выбранной ранее техники рытья, бетонные детали конструкции монтируют по-разному. При единовременном монтаже всех частей используют специальную треногу. Их опускают в подготовленную шахту, скрепляя водоупорным цементным раствором. В завершение дополнительно соединяют скобами.

При закрытом методе возведения элементы устанавливаются один на другой прямо во время копки. Места соединения также промазывают соединительным составом и дополняют скобочной сцепкой.

Оснащение системой фильтрации

Чтобы оснастить гидротехническое сооружение донным фильтром, придется выкопать более глубокую шахту. Камни, используемые в качестве средства фильтрации, необходимо регулярно (минимум 1 раз в год) поднимать и подвергать замене или промывать. Если воду из источника планируется задействовать только для бытовых и сельскохозяйственных нужд, можно отказаться от такого типа очистки.

Глиняный замок и опалубка

На 3-5 м от колодезного основания сформируйте слой глины. Следом засыпьте его песком или щебнем и забетонируйте. Бетонная отмостка может быть немного меньше по диаметру. Такие манипуляции способствуют защите от внешней влаги и делают сооружение более привлекательным эстетически.

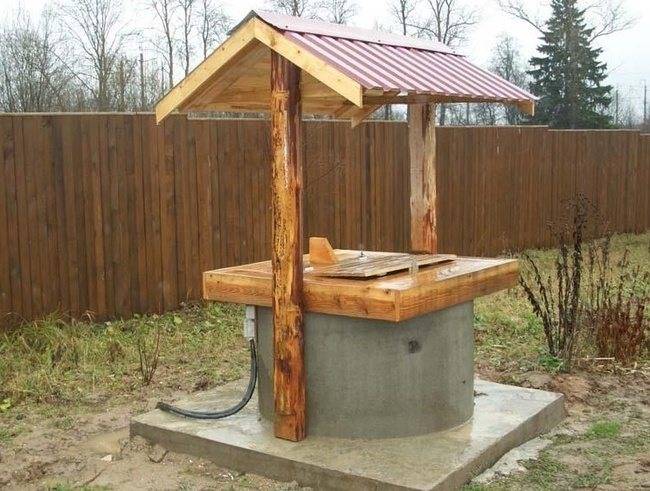

Верхняя часть

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Задаваясь вопросом, как оборудовать колодец самостоятельно, не забудьте, что его следует утеплить. Особенно актуально это для регионов с холодными зимами. Утепляющим материалом может послужить пенополистирол, который сверху неплохо обрешетить и оштукатурить. При желании простое гидротехническое сооружение можно превратить в настоящую гордость дачного участка.

Обустройство дна

Жидкость в источнике колодезного типа будет всегда чистой, если обустроить в нем специальный донный фильтр. Для этого в самом низу сделайте небольшое возвышение из досок, выложите на него крупную щебенку или гравий 20 см, сверху засыпьте тем же камнем, только более мелким на 20-40 сантиметров.

Рекомендации по благоустройству колодца

Чтобы не знать проблем с водой, будучи на даче, неплохо прислушаться к советам от опытных мастеров.

Период, подходящий для разработки

Самым благоприятным для строительных работ считается наименее влажный сезон, когда водные слои залегают максимально глубоко. Как правило, это лето, поздняя осень и зима. В зимнюю стужу, конечно, разрабатывать промерзший грунт — то еще удовольствие. При наличии качественного оборудования и благоприятных условиях копать можно тогда, когда удобно самому дачнику.

Поиск грунтовых вод

• Питьевая жидкость находится повсеместно, просто на разной глубине. Исключением считаются горы, где добраться до нее будет крайне тяжело.
• Рамки, рогатки и другие старинные методики — бессмысленная трата времени.
• Чтобы выяснить, где находятся жидкостные залежи, следует пригласить специалистов и провести исследования.

Подбор колец

В этом плане многое зависит от индивидуальных предпочтений. Хотите большой колодец — делайте шахту шире, соответственно приобретайте широкие бетонные элементы. Так, кстати, будет гораздо удобнее копать. Лопата с длинным черенком не будет помехой

Если вполне устроит компактная конструкция, обратите внимание на изделия поменьше

Проблемы с плывуном

Этот слой из жидкости, песка и глины может стать труднопреодолимым препятствием при разработке колодезного источника. Чтобы добраться до живительной влаги через такую преграду, придется сильно углубиться. Работать при наличии прослойки-жижи крайне тяжело. Ноги засасывает в гущу, с инструментами дела обстоят не лучше. Хорошо, что встречается данное явление довольно редко.

Скорость — залог успеха

Затягивать со строительными работами во время возведения гидротехнического объекта определенно не стоит. При затянувшемся освоении открытым способом стенки шахты непременно начнут осыпаться, потребуется их восстановление. Для этого после установки бетонных элементов места обвалов засыпают по наружному краю колец. Иногда не обойтись и без привлечения спецтехники. Одним словом, чем быстрее вы закончите строительство — тем лучше.

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом

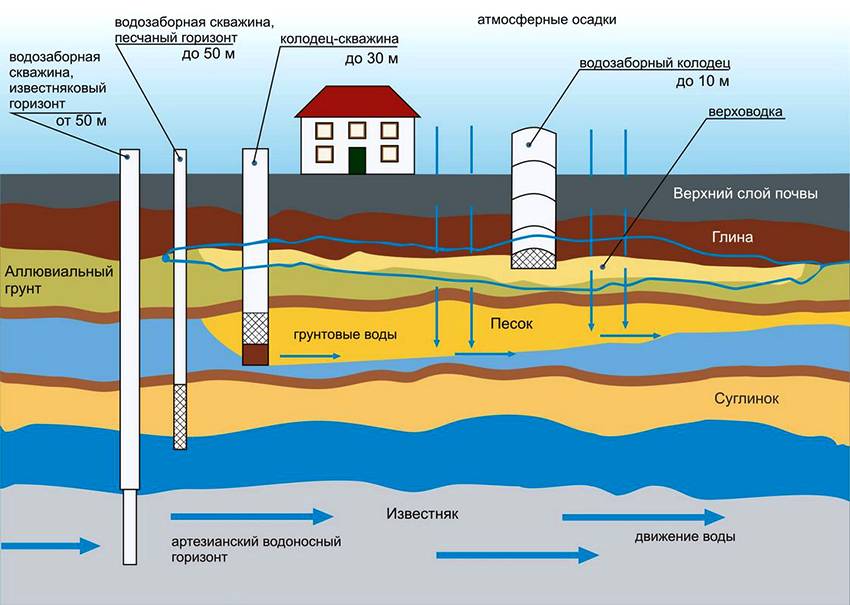

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья

Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

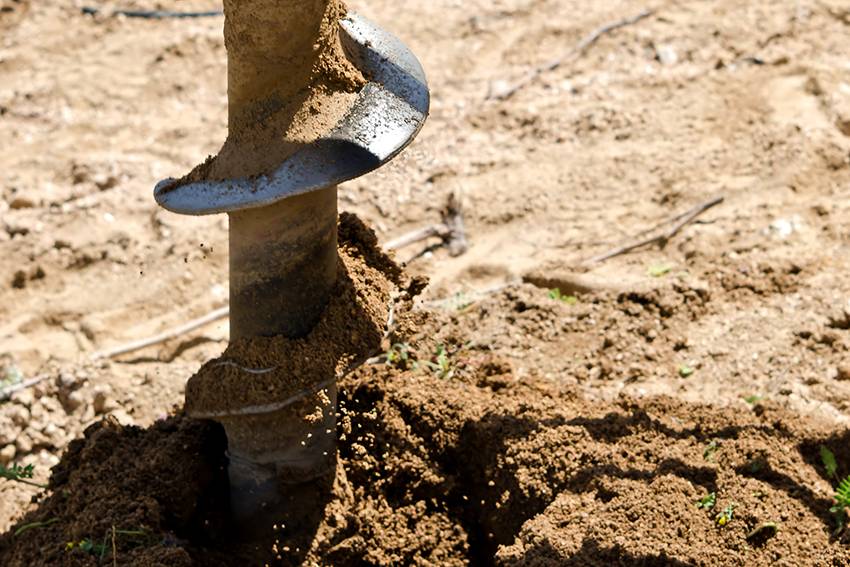

Для установки трубчатого колодца необходимо специальное оборудование

Обратите внимание! Трубчатая скважина отличается от колодца небольшим диаметром, соответствующим показателю сечения бура. Данная характеристика влияет на сложность самостоятельной организации такого варианта на участке

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Последовательность

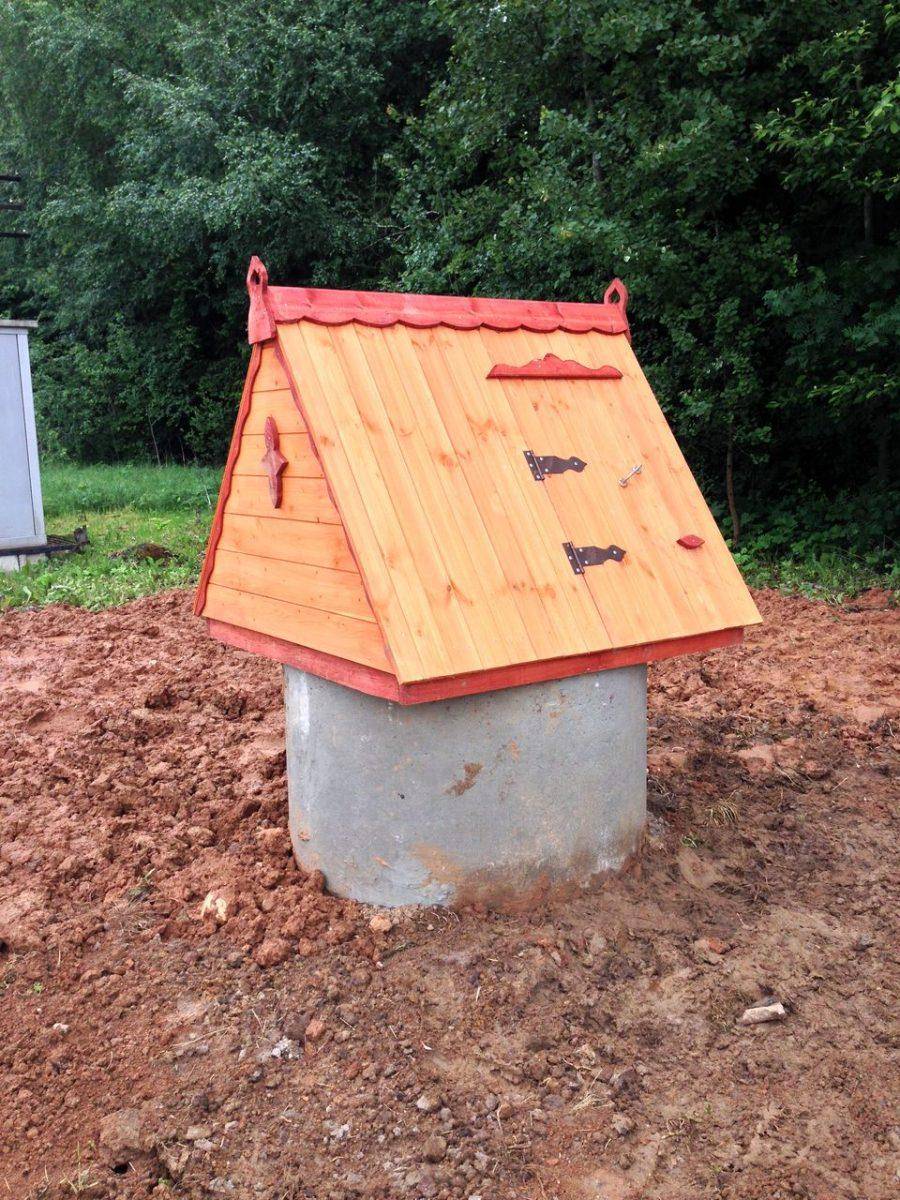

Как можно сделать домик для колодца? Нужно определиться с материалом и планом действий. Например, для сооружения с крышей в два ската последовательность действий следующая.

Подготовка

Понадобится следующее:

• брусья;
• доски;
• бревно;
• уголки;
• два прута (один Г — образный);
• детали для крепления;
• черепичный материал, емкость и цепочка.

Материал высушивается, выравнивается, обтесывается и обрабатывается антисептиком.

Инструменты понадобятся следующие:

• перфоратор (дрель) – сверлить бетон;
• пила (дисковая) – обрабатывать дерево;
• ножовка;
• средний молоточек;
• строительные инструменты для дерева.

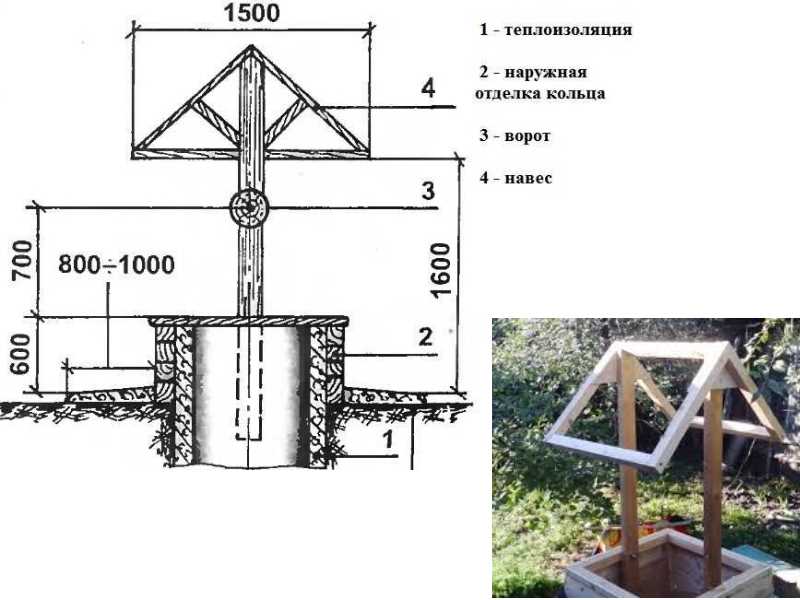

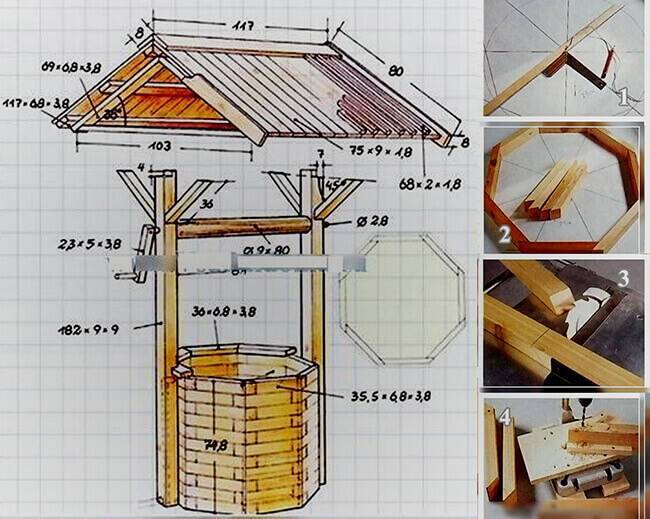

Создание каркаса

Размеры в домике для колодца своими руками должны быть точно указаны и соблюдаться при сборке. Удобно работать по следующей схеме:

• измеряется ширина колодца для определения размеров домика;
• изготавливается рама из дерева с использованием ровной поверхности и уровня;
• перпендикулярно ее основанию прикрепляется пара брусьев – это конек;
• основание каркаса и стойки соединяются стропилами. Для плотного прилегания концы должны быть обрезаны под 45 градусов;
• где располагается дверь, крепится широкая доска для установки впоследствии ведер;
• набиваются доски менее широкие на другие стороны, благодаря чему прочность увеличивается;
• каркасную часть и вертикальные балки нужно болтами прикрепить на кольцо из бетона;
• ворот ставится на стойки и крепится пластинами;
• проводится крепеж и приделывается шпингалетная задвижка.

Крыша для домика

Кровельные работы:

• фронты и скатная часть обшиваются. Доски должны выступать над конструкцией, как козырек;
• закрепленный кровельный материал покрывается гидроизоляцией.

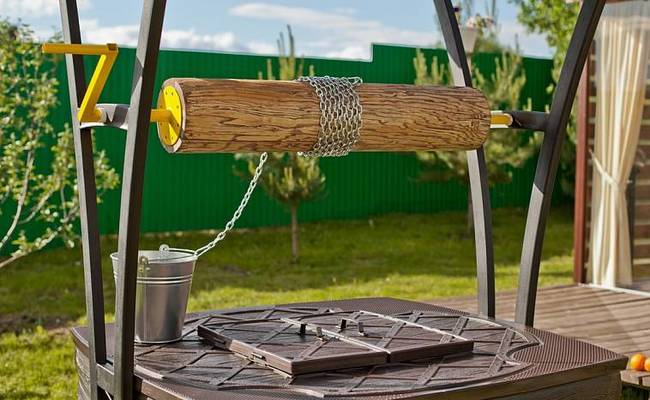

Воротная часть

Она изготавливается самостоятельно из бревна длиной менее метра, чтобы диаметр превышал двадцать сантиметров. Предназначена для плавного опускания и подъема ведер. Больше диаметр ворота – легче цепь накручивается на него.

Стойка краем ворота не задевает каркас. Бревно выравнивают, шлифуют. На краях обмотка из проволоки или хомуты. В отверстиях торцевых частей шайбы соответствующего размера. Пруты вбиваются слева и справа. Цепочка и емкость подвешиваются.

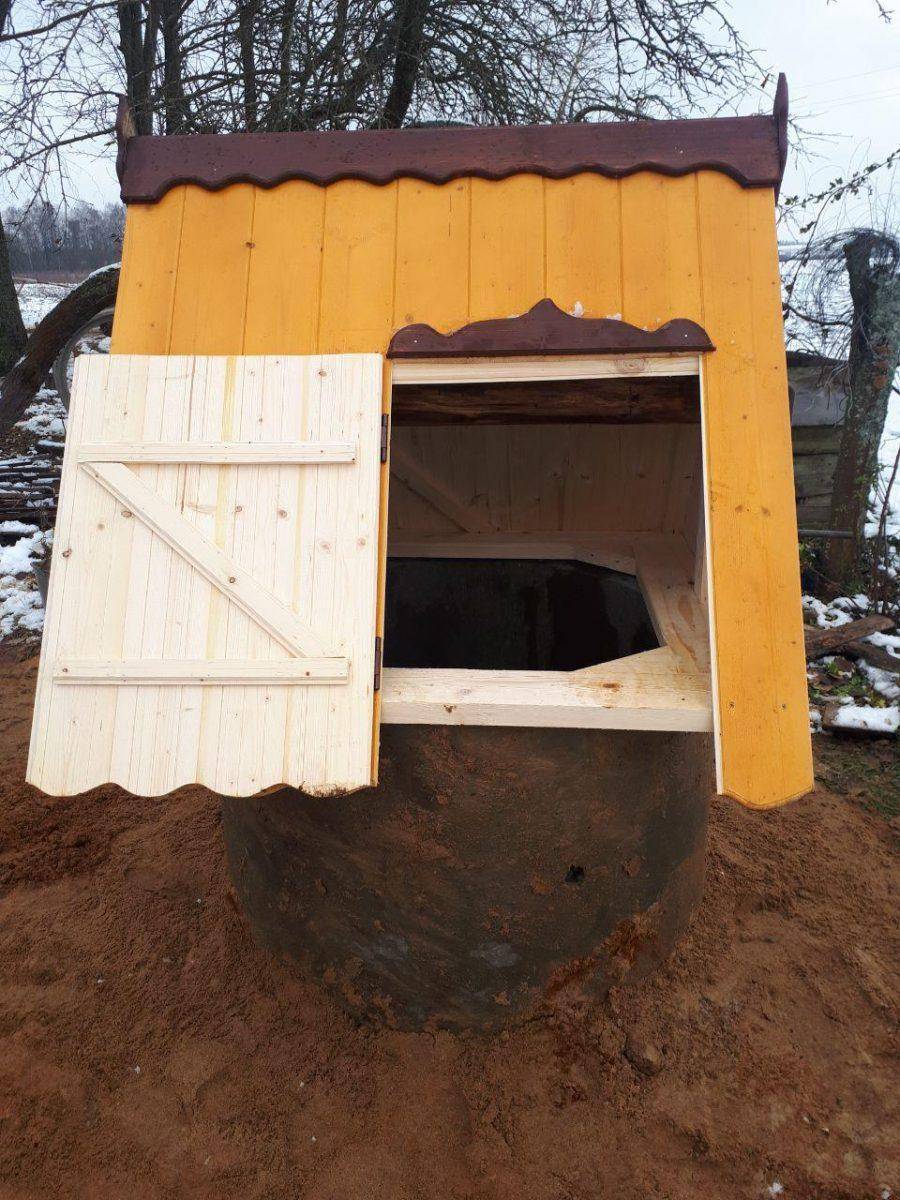

Дверь

Можно смастерить добротную дверцу. Три бруса закрепляются к одной из сторон каркаса и основательной части конструкции. Сама дверь делается из однотипных досок.

Они скрепляются брусьями по диагональному направлению, а также поверху и понизу, что лучше делать на ровной поверхности. При помощи петель и саморезов она устанавливается на свое место. Главное – она не задевает каркас при закрытии или открытии.

Пошаговая инструкция

Видео: Как выкопать колодец одному — пошаговая инструкция

Когда подготовительные работы закончены, можно приступать к процессу, алгоритм действий следующий:

• производится разметка, с учетом, что шахта должна быть шире колец примерно на 10-15 см;
• копается яма с таким расчетом, чтобы при помещении в нее первого кольца, его край был выше земли примерно на 10 см;

Установка первого кольца

устанавливается кольцо в яму, очень важно, чтобы не было отклонений по вертикали, поскольку это повлияет на качество всей конструкции;
на первое кольцо устанавливается второе, после чего оба изделия скрепляются скобами (их должно быть не менее трех);
если яма роется в мягком грунте, то она углубляется в центре, после чего обкапывается вокруг, в результате кольца начнут погружаться под воздействием собственного веса. В том случае, когда грунт твердый, землю необходимо раскопать из под кольца, и после его погружения грунт удаляется со средины;

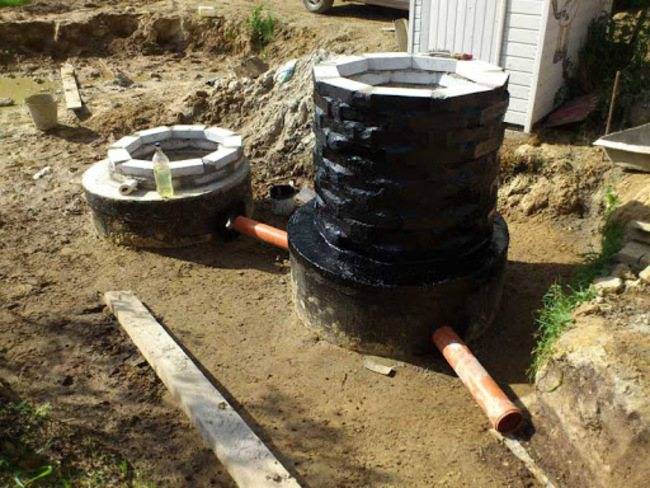

стыки между кольцами должны быть обязательно загерметизированы, для этой цели в щель между ними плотно набивается просмоленная пеньковая веревка, после чего стык заделывается при помощи цементного раствора;. Герметизация швов

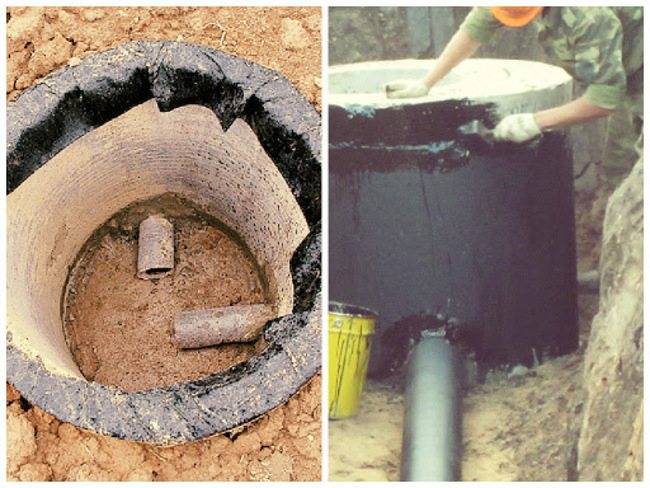

Герметизация швов

• шахта наращивается до появления на дне воды, после этого ее и намытый песок удаляют, и делается перерыв от 12 часов до суток для наполнения ствола колодца водой;
• после того, как произошло наполнение шахты, приступают к очистке дна, эту процедуру придется повторят несколько раз, пока не проявятся водные жилы, после чего делается перерыв на сутки;
• на следующий день откачивается вода, и на открывшееся дно насыпается фильтр из гравия;

Откачка воды

• не обязательно, чтобы был высокий уровень воды в шахте, достаточно 1,5 метра (около полутора колец);
• промежуток между стенами ямы и внешней поверхностью колец необходимо засыпать смесью щебня с песком, после чего приступают к формированию глиняного замка. Он не допустит проникновения дождевых и талых вод в шахту;
• после того, как копать колодец закончили, можно приступать к сооружению оголовка, на этом работу можно считать выполненной.

Как найти место?

Вначале следует произвести поиск воды. Самый простой способ — поинтересоваться у соседей. Если у них источника нет, то искали ли они его. В случае неудачных попыток соседей найти жидкость будет нереально. Определить место, где копать, можно самостоятельно. Если же источник присутствует, то перед тем как искать воду на приусадебном участке, следует отталкиваться от таких факторов:

1. Рельеф местности.
2. Тип грунта.
3. Климатические условия.
4. Природа и растения.

Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.

Колодцы на соседних участках

Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.

Инструменты, необходимые для рытья колодца

Растения

Этот способ подходит, если участок еще не распахан. Осматриваете «местную» растительность, выявляя островки характерной травы. Не единичные растения (могут быть случайно занесены), а именно островки, поляны и т.п.

Растения, указывающие на какой глубине находится водоносный слой

Наблюдения за живностью и природой

Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.

Мошка вьется в тех местах, где вода подходит ближе всего

Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.

По «концентрации» тумана можно определить, где вода ближе

Народные методы

Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.

В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.

В предполагаемом месте/местах нахождения воды выкапываете яму глубиной 1-1,5 метра, в нее ставите кастрюлю и присыпаете землей. Оставляете на сутки. Потом откапываете и снова взвешиваете. Чем сильнее изменилась масса, тем больше воды в данном месте (или ближе к поверхности она находится).
