Что собой представляет охранная зона водопровода + нормы определения ее границ

Градостроительство Охранные зоны наружных инженерных сетей

Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны — определены в СНиП 2.07.01-89*, актуальная действующая редакция этого СНиПа — СП 42.13330.2011. Собственно из этого СНиПа следует:

Охранная зона бытовой канализации

Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.

Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.

При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.

Охранная зона водопровода

Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.

Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:

«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.

Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»

Охранная зона тепловых сетей

Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.

Охранная зона кабелей и сетей связи

Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.

А вот и сама таблица — её первая часть:

Охранная зона ЛЭП

Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:

• до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
• Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.

Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.

В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы, работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.

Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.

Охранная зона жилых домов и общественных зданий

Так же в СП 42.13330.2011, можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.

Охранная зона деревьев и кустарника

На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).

Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.

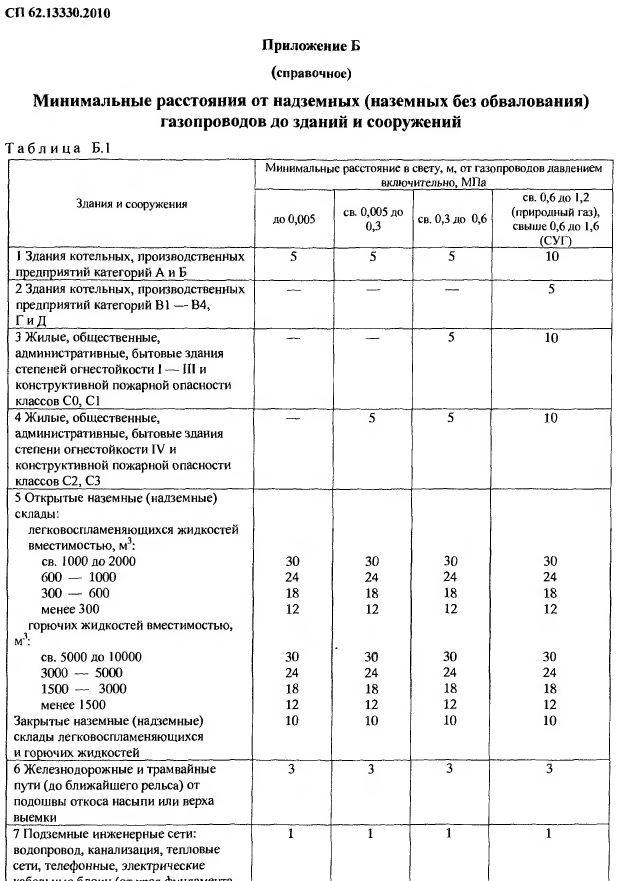

Газопроводы различают по устройству (надземные, подземные) по давлению внутри трубы (от нескольких килопаскалей, до 1,5 мегапаскалей) и диаметру трубы. Расстояние от газопровода до здания определено в СП 62.13330.2011 в Приложении Б. Здесь представлены выдежки из этого приложения для определения охранных зон для подземных и надземных газопроводов.

Минимальные расстояния между инженерными коммуникациями

Еще в СП можно найти таблицу регламентирующую минимальные расстояния между инженерными коммуникациями. Расстояния между водопроводом и канализацией, силовыми кабелями и тепловыми сетеми, между ливневой канализацией и бытовой, и т.д.

Определение охранной зоны

Жесткая охранная зона должна существовать для любой канализации, так как стоки – это источник опасности заражения питьевой воды или почвы на близлежащей территории. Размеры, которые должна иметь охранная санитарная зона, регламентируются СНиП и СанПиН. Нормативы определяют, сколько метров следует отступить в каждую сторону от трассы водопровода или стоков.

Охранная санитарно защитная зона – это запрет на следующие действия:

1. Запрещено высаживать кустарники и деревья ближе 3 м от коллекторных колодцев;
2. Не разрешается снимать верхний слой грунта (дерн);
3. Запрещается организовывать мусорные свалки, заниматься взрывными или свайно-забивными работами;
4. Запрещается загромождать подходы и подъезды к очистным и канализационным узлам и сооружениям;
5. Без разрешения нельзя использовать грузоподъемные механизмы и проводить строительство;
6. Запрещено вынимать и перемещать грунт рядом с водоемами, которые находятся неподалеку от канализационных сетей или водопровода.

Возможные последствия несоблюдения требуемых норм

Чтобы не допустить аварии на трубопроводной трассе, необходимо иметь план работ и схему прокладки трассы. Подземные трубопроводы сопровождаются обустройством колодцев с крышками на поверхности, имеющими обозначение «К». Кроме того, для работ в сзз необходимы соответствующие разрешения местных органов.

Исполнитель должен:

Соблюдать все нормативы и правила при обустройстве водоотвода напорной канализации и других сточных трасс; Не допустить разрушения существующих подземных магистральных трасс канализации и водопровода; предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках Следить за состоянием прилегающей территории. Общие требования и правила охраны водопроводных магистралей отражены в СНиП 40-03-99, СНиП 2.07.01-89, СНиП 2.05.06-85, СНиП 3.05.04-85

Эти требования могут корректироваться местными органами управления

Общие требования и правила охраны водопроводных магистралей отражены в СНиП 40-03-99, СНиП 2.07.01-89, СНиП 2.05.06-85, СНиП 3.05.04-85. Эти требования могут корректироваться местными органами управления.

В зависимости от длины трассы и диаметра труб охранная зона водопровода и канализационной магистрали устанавливается в таких пределах:

1. ≤ Ø 0,6 м — ≥ 5 м от наружной поверхности труб;
2. ≥ Ø 1 м – 10-25 м в обе стороны от трассы.

Дополнительные требования к размерам охранной зоны водоснабжения и канализации:

1. Соблюдение требований по сейсмологической опасности;
2. Среднегодовая температура в регионе;
3. Среднегодовая влажность в регионе;
4. Свойства грунта.

При несоответствии этих характеристик требованиям СЗЗ и СНиП охранная зона не расширяется и не изменяется.

Взаимное расположение трубопроводов под землей

СНиП регламентирует расстояние между магистралями водопровода и канализации относительно друг друга: водопроводная магистраль должна проходить выше труб канализации, особенно в точках их пересечения. При невозможности выполнения этих требований трубы водопровода необходимо защищать специальным кожухом. Материал кожуха и его длина зависит от грунта: в глинистых и суглинистых грунтах длина кожуха делается ≥ 10 метров, в песчаном грунте — ≥ 20 метров. Пересекаться друг с другом трассы могут только под углом 900.

Шаг между трассой с бытовыми сточными сетями и параллельно проходящими соседними подземными магистралями канализации соблюдается в диапазоне:

1. 1,5-5 м — до трассы водопровода. Точное расстояние определяется материалом и диаметром труб;
2. 0,4 м — до ливневой канализации;
3. 1-5 м — до магистрального газопровода. Расстояние рассчитывается, исходя из параметров давления в газовых трубах;
4. 0,5 м — до подземных электрических сетей;
5. 1 м — до подземных или наземных теплотрасс.

Если водопроводные и канализационные трубопроводы проложены горизонтально и параллельно друг другу, то расстояния между ними выдерживаются в следующих диапазонах:

1. 10 м — при Ø трубопровода 1 метр;
2. 20 м – если диаметр труб составляет ≥ 1 метра;
3. 50 м – если трубопровод проходит в переувлажненном грунте.

Не разрешается прокладывать канализационные магистрали в санитарно-защитных зонах трасс водопровода. Все спорные ситуации всегда разрешаются в пользу водоканала.

Регламентирующие документы для водопроводов

Основные требования и нормы изложены в СанПиН 2.1.4.1110-02. Они разработаны при участии ММА им. Сеченова, Минздрава России и Министерства юстиции России.

Строительство водопроводных сетей

Именно в этом документе можно найти определения ЗСО подземного и поверхностного источника, общие требования и отдельные мероприятия по охранной территории. Это правильное определение, сколько метров она составляет, поддержание в оптимальном состоянии, запрет на строительные работы, атрибутику предупредительных обозначений и многое другое.

Основные нормативы для охранных территорий при строительстве водопроводов собраны в следующих нормативных документах:

1. СП 18.13330.2011 «Генеральные планы». Он предусматривает соблюдение всех необходимых требований при разработке проектов промышленных предприятий, согласно пунктам Федерального Закона № 184 «О техническом урегулировании».
2. СП 31.13330.2012, представляющий собой редакцию знаменитого СНиП 2.04.02-84 под тем же названием, разработанный Госстроем СССР, на основании многолетнего практического опыта и научных исследований, финансируемых государством.
3. СП 42.13330.2011, утвержденный Министерством регионального развития России, известный как нормы градостроительства. В нем есть нормы дистанцирования и проектирования источников питьевой воды, а также воды, поставляемой для технических нужд на территории населенных пунктов.
4. СП 42.13330.2016, утвержденный в 2021 году и вступивший в действие в 2021 г., в котором были учтены все требования нового времени, изменений, произошедших в законодательстве. А также осложнившаяся экологическая обстановка в пунктах значительного скопления домов и людей.

Магистральный трубопровод

Тонкости строительства водопровода

Согласно принятым постановлениям, строительным правилам, переработанным из ранее принятых СНиП, специалисты обязаны учитывать самые вариативные параметры.

Также учитывают основные технические показатели водопровода, его размещение и степень защиты от повреждений. На основании всех этих параметров и устанавливается охранная зона каждого из сегментов сети транспортировки воды потребителю.

Монтаж водопровода на неподвижные опоры

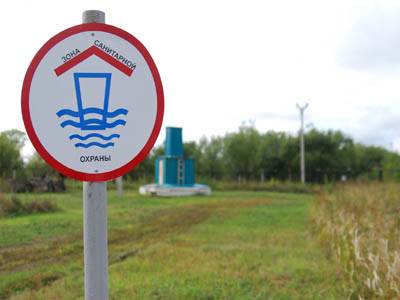

ЗСО стандартно состоит из трех поясов санитарной охраны – строгорежимного, ограничительного и наблюдательного. Охранная зона водопроводных сетей зависит от характера источника, к которому на каждом последующем поясе может прибавляться и 500, и 1000 м. Все зависит от определенных параметров, указанных в приведенной таблице.

3.2. Мероприятия на территории ЗСО подземных источников водоснабжения*

3.2.1. Мероприятия по первому поясу

3.2.1.1. Территория первого пояса ЗСО должна быть спланирована для отвода поверхностного стока за ее пределы, озеленена, ограждена и обеспечена охраной. Дорожки к сооружениям должны иметь твердое покрытие

_________

* Целью мероприятий является сохранение постоянства природного состава воды в водозаборе путем устранения и предупреждения возможности ее загрязнения.

3.2.1.2. Не допускается: посадка высокоствольных деревьев, все виды строительства, не имеющие непосредственного отношения к эксплуатации, реконструкции и расширению водопроводных сооружений, в т.ч. прокладка трубопроводов различного назначения, размещение жилых и хозяйственно-бытовых зданий, проживание людей, применение ядохимикатов и удобрений.

3.2.1.3. Здания должны быть оборудованы канализацией с отведением сточных вод в ближайшую систему бытовой или производственной канализации или на местные станции очистных сооружений, расположенные за пределами первого пояса ЗСО с учетом санитарного режима на территории второго пояса.

В исключительных случаях при отсутствии канализации должны устраиваться водонепроницаемые приемники нечистот и бытовых отходов, расположенные в местах, исключающих загрязнение территории первого пояса ЗСО при их вывозе.

3.2.1.4. Водопроводные сооружения, расположенные в первом поясе зоны санитарной охраны, должны быть оборудованы с учетом предотвращения возможности загрязнения питьевой воды через оголовки и устья скважин, люки и переливные трубы резервуаров и устройства заливки насосов.

3.2.1.5. Все водозаборы должны быть оборудованы аппаратурой для систематического контроля соответствия фактического дебита при эксплуатации водопровода проектной производительности, предусмотренной при его проектировании и обосновании границ ЗСО.

3.2.2. Мероприятия по второму и третьему поясам

3.2.2.1. Выявление, тампонирование или восстановление всех старых, бездействующих, дефектных или неправильно эксплуатируемых скважин, представляющих опасность в части возможности загрязнения водоносных горизонтов.

3.2.2.2. Бурение новых скважин и новое строительство, связанное с нарушением почвенного покрова, производится при обязательном согласовании с центром государственного санитарно-эпидемиологического надзора.

3.2.2.3. Запрещение закачки отработанных вод в подземные горизонты, подземного складирования твердых отходов и разработки недр земли.

3.2.2.4. Запрещение размещения складов горюче-смазочных материалов, ядохимикатов и минеральных удобрений, накопителей промстоков, шламохранилищ и других объектов, обусловливающих опасность химического загрязнения подземных вод.

Размещение таких объектов допускается в пределах третьего пояса ЗСО только при использовании защищенных подземных вод, при условии выполнения специальных мероприятий по защите водоносного горизонта от загрязнения при наличии санитарно-эпидемиологического заключения центра государственного санитарно-эпидемиологического надзора, выданного с учетом заключения органов геологического контроля.

3.2.2.5. Своевременное выполнение необходимых мероприятий по санитарной охране поверхностных вод, имеющих непосредственную гидрологическую связь с используемым водоносным горизонтом, в соответствии с гигиеническими требованиями к охране поверхностных вод.

3.2.3. Мероприятия по второму поясу

Кроме мероприятий, указанных в разделе 3.2.2, в пределах второго пояса ЗСО подземных источников водоснабжения подлежат выполнению следующие дополнительные мероприятия.

3.2.3.1. Не допускается:

• размещение кладбищ, скотомогильников, полей ассенизации, полей фильтрации, навозохранилищ, силосных траншей, животноводческих и птицеводческих предприятий и других объектов, обусловливающих опасность микробного загрязнения подземных вод;

• применение удобрений и ядохимикатов;

• рубка леса главного пользования и реконструкции.

3.2.3.2. Выполнение мероприятий по санитарному благоустройству территории населенных пунктов и других объектов (оборудование канализацией, устройство водонепроницаемых выгребов, организация отвода поверхностного стока и др.).

Проект ВЗУ: ключевые особенности для Заказчика объекта

Фундаментальным документом для подтверждения соответствия ВЗУ действующему законодательству является проект, выполненный в необходимом объеме (определен постановлением №87 Правительства РФ) и прошедший экспертизу.

Все остальные согласования и разрешения (в т. ч. разрешение на строительство) получаются на основе прошедшей экспертизу проектной документации.

Если Заказчик принял решение строить Водозабор, следует как можно раньше привлечь к работам специализированную проектную организацию, которая знает нормативную базу и перечень мероприятий, которые надо выполнить, чтобы успешно построить ВЗУ, соответствующий действующей нормативной базе.

Например, уже при посадке ВЗУ на ген. план надо корректно выбрать местоположение площадки и расположения на ней скважин (подробее см. здесь Раздел находится в рвзработке) и основных сооружений, чтобы обеспечить необходимую производительность Водозабора, при соблюдении правил СанПиН и возможности корректного обустройства территории с учетом пожарных подъездов и т. п.

На территории предприятий и поселков нередко создается одновременно несколько объектов, требующих создания зон санитарной охраны или защиты — взаимно влияющих друг на друга. Чаще всего, это ВЗУ, очистные сооружения хозяйственно-бытовой канализации, ливневые очистные сооружения и т. д.

Разработку проектных решений (как минимум, планировочных) для данных объектов лучше всего проводить совместно, в комплексе, чтобы не возникла ситуация, когда планировочные решения для одной из систем войдут в противоречие с другими с точки зрения законодательства.

Планировку всех сооружений, с учетом ЗСО, следует проводить в рамках единой концепции, чтобы выбрать оптимальную и наиболее выгодную и удобную для Заказчика конфигурацию систем, учитывающую все Санитарные и прочие нормы для каждой из них в рамках единого согласованного планировочного решения.

Например, если помимо ВЗУ планируется сооружение локальных очистных сооружений (ЛОС), то посадку лучше производить комплексно, потому что эти объекты должны быть удалены друг от друга и помимо ЗСО (в которых ЛОС размещать нельзя) необходимо выделить также СЗЗ (санитарно-защитные зоны) очистных сооружений, и обеспечить их непересечение.

При несогласованной «посадке» таких сооружений на ген. план может возникнуть ситуация, когда одно из сооружений, например, по экологическим правилам, просто невозможно будет разместить в границах выделенной для него площадки. Эксплуатация ВЗУ, построенного без должной разрешительной документации и/или с нарушениями законодательства может быть запрещена одним или несколькими (!) проверяющими органами. Подробнее о поднадзорности ВЗУ можно почитать здесь (Раздел находится в рвзработке).

Предпроектные изыскания, гидрогеологические исследования, предварительный анализ технологических и конструктивные решений также являются критически важным этапом при строительстве ВЗУ, должны быть грамотно выполнены еще до стадии проектирования, – чтобы на этапе проекта (или, что хуже, при прохождении проектом экспертизы для получения разрешения на строительство) не выяснилась техническая невозможность реализации принятых решений или их противоречие законодательству (и, соответственно, невозможности получения разрешительной документации).

Кроме того, при проектировании ВЗУ необходимо учитывать еще несколько нормативных документов (помимо СанПиН), регламентирующих устройство Водозаборных сооружений. (Перечень этих нормативных документов и ссылки на скачивание приведены в следующем разделе.)

От Исполнителя таких проектных работы, конечно, требуется знание специальной нормативной базы и технические компетенции по всем инженерным системам, включенным Заказчиком в задачу.

Связаться и проконсультироваться с нашими специалистами можно по телефону +7 495 15 00 483, или по почте inbox@tis-m.ru.

Нормативы и требования к охранным зонам

Охранная зона сетей канализации

Общие нормативные требования представлены в следующих документах:

• СНиП 40-03-99 — более новый вариант СНиП 2.04.03-85 — основные требования к проектированию
• СНиП 2.07.01-89* — все о планировке и застройке населенных пунктов
• СНиП 2.05.06-85* — нормы, относящиеся к магистральным трубопроводам
• СНиП 3.05.04-85* — организационные вопросы и приемка работ

Нормы и размеры охранных зон для определенного региона корректируются и принимаются местными городскими или сельскими административными органами управления.

Охранная зона сетей канализации при обычных условиях устанавливается в зависимости от диаметра труб:

• до 600 мм — не менее 5 метров от стенок трубопровода
• 1000 мм и более — от 10 до 25 метров в каждую сторону, в зависимости от предназначения канализационной сети и состава грунта, в котором проложен трубопровод

При определении размеров охранных зон особое внимание уделяют таким параметрам, как:

• сейсмологическая опасность
• средняя температура
• фактические показатели влажности
• основные характеристики грунта

При неблагоприятных данных размеры охранных зон увеличивают.

СНиП 2.07.01-89* четко регламентирует расстояние по горизонтали от подземных сетей канализации до:

• фундамента сооружений — 5 м для напорной и 3 м для самотечной канализационной сети
• эстакад, ограждений, опор — 3 и 1,5 м соответственно
• оси крайнего рельса железнодорожной колеи — 4 м
• бордюра проезжей части — 2 м для напорной и 1,5 м для самотечной канализации
• наружной бровки кювета — 1 м
• опор уличного освещения и контактной сети — 1 м
• опор высоковольтных сетей — 3 м

В отдельных случаях дистанцию уменьшают или увеличивают, произведя окончательные расчеты и определившись с обоснованиями.

Требуемое расстояние между водопроводными и канализационными сетями

Совместная прокладка подземных трубопроводов

Нормами СНиП оговаривается расстояние между водопроводными и канализационными трубопроводами и требования, предъявляемые к взаимному их расположению.

Водопроводные сети должны располагаться выше канализационных. Особенно это актуально в местах пересечения коммуникаций. Если данное условие выполнить не представляется возможным, то канализационные трубы помещают в кожух, длина которого зависит от типа грунта. В суглинках и глинах она должна составлять 10 метров, а в песках — 20 метров. Пересечение допускается делать только под прямым углом.

Расстояние между бытовой канализацией и параллельно проложенными в пределах города соседними подземными трубопроводами может составлять не менее:

• 1,5 — 5 м — до водопровода, в зависимости материала изготовления и диаметра труб
• 0,4 м — до дождевой канализации
• от 1 до 5 м — до газопровода, в зависимости от давления
• 0,5 м — до подземных кабелей
• 1 м — до тепловых сетей

При продольном расположении водопроводных и канализационных магистральных сетей выдерживают следующие расстояния:

• 10 метров — при диаметре 1000 мм
• 20 метров — диаметром более 1000 мм
• 50 метров — при укладке магистралей в мокрых грунтах

Запрещается располагать сети канализации в санитарных зонах водопроводных магистралей.

Канализационные коллекторы в водоохранных зонах должны пролегать на отдалении:

• От речных берегов — 250 м.
• От озер — 100 м от водной границы.
• От подземных источников — 50 метров и более.

Расстояние от септика до скважины и других объектов

Среди специалистов существуют различные мнения о том, что представляет собой охранная зона для канализации. На практике возникают разногласия между местными органами власти и эксплуатирующими организациями. В этом случае правильные доводы приведут специалисты предприятий водоканала. Поэтому предварительное проектирование, согласование и точное исполнение всех требований предотвратят возможные конфликты и обеспечат стабильную, безаварийную эксплуатацию канализационного коллектора в течение долгих лет.

Виды водопроводов

Существуют магистральные и локальные водоводы, находящиеся в зоне охраны. Обычно принадлежность к таким видам определяется объемным потенциалом источника воды. По такому параметру выполняется и остальная организация территории зоны охраны инженерными сооружениями.

Кроме того, имеются безнапорные и напорные водоводы. Зона с сооружениями второго типа включает в себя насосные станции или локальные плотины. В гравитационных водоводах вода подается под действием силы тяжести. Это дает возможность экономии на электрической энергии, но существуют проблемы с регулировкой напора.

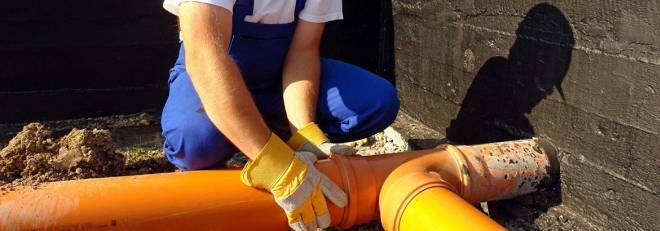

Тонкости прокладки канализации

Аварии на канализационных сетях – частое явление, и виной тому не только естественный износ труб и систем. Канализация, как и водопровод, имеет охранную зону, но ее не принято обозначать табличками и знаками. О наличии канализационных труб и их расположении приходится судить по колодцам, закрытым массивными металлическими крышками с метками «К» или «ГК».

Прежде чем начинать земляные работы в охранной канализационной зоне, положено изучить планы и схемы инженерных коммуникаций, получить соответствующие рекомендации и консультации специалистов.

Иначе легко разбить трубу канализации одним неосторожным толчком ковша экскаватора, а кто потом посчитает убытки и материальные затраты на восстановление? А если рядом проходит водопровод, то ущерб и негативные последствия увеличиваются многократно.

Буквы «К» или «ГК» на крышке канализационного люка обозначают канализацию или городскую канализацию соответственно, на крышке водопроводного колодца должно быть написано «В»

Охранная зона сетей канализации устанавливается пропорционально сечению трубы:

• до 0,6 м в поперечнике — не меньше 5 метров в обе стороны;
• от 0,6 до 1,0 м и более — по 10-25 метров.

Во внимание приходится брать сейсмологические характеристики местности, климат и среднемесячные температуры, влажность и промерзание почвы, особенности грунта. Наличие неблагоприятных факторов – повод для увеличения охранной зоны. Регламентируется и расстояние до канализационных сетей, размещенных под землей, от таких объектов:

Регламентируется и расстояние до канализационных сетей, размещенных под землей, от таких объектов:

• от любых фундаментов канализация должна отстоять на 3-5 метров (для напорной расстояние больше, чем для самотечной);
• от опорных конструкций, ограждений, эстакад отступ составляет от 1,5 м до 3,0 м;
• от железнодорожного полотна — 3,5-4,0 м;
• от автодорожного бордюра на проезжей части — 2,0 м и 1,5 м (нормативы для напорной и самотечной канализации);
• от канав и кюветов — 1-1,5 м от ближнего края;
• уличные осветительные столбы, стойки контактных сетей — 1-1,5 м;
• опоры высоковольтных электролиний — 2,5-3 м.

Цифры справочные, точные инженерные расчеты позволяют получить более обоснованные данные. Если не избежать пересечения водопроводных и канализационных труб, водопровод надо размещать выше канализации. Когда это технически сложно осуществить, на канализационные трубы надевается кожух.

Пространство между ним и рабочей трубой плотно утрамбовывается грунтом. На суглинках и глинах длина кожуха составляет 10 метров, на песках — 20 метров. Пересекать коммуникации разного назначения лучше под прямым углом.

Более подробно о расчетах уклона канализационных труб можно прочесть в этой нашей статье.

При масштабном прорыве канализации приходится отключать подачу водопроводной воды, чтобы если не остановить, то хотя бы уменьшить выброс фекальных вод наружу

При вскрытии водопроводных и канализационных труб в связи с ремонтом применять технику в земляных работах разрешается до определенной глубины. Последний метр земляной толщи над трубой снимается аккуратно вручную без использования инструмента с ударным и вибрационным действием.

Категорически запрещено при прокладке задевать канализацией санитарные зоны водопроводов, но в городе требования менее жесткие.

В городских условиях при вынужденном параллельном расположении магистральных водопроводных и канализационных труб положено выдерживать следующие дистанции:

• 10 м для труб до 1,0 м в поперечнике;
• 20 м при диаметре труб более 1,0 м;
• 50 м – на мокром грунте при любом диаметре трубы.

Для более тонких труб бытовой канализации расстояние до других подземных коммуникаций определяется своими нормативами:

• до водопровода – от 1,5 до 5,0 м в зависимости от материала и диаметра труб;
• до дождевых дренажных систем – 0,4 м;
• до газовых магистралей – от 1,0 до 5 м;
• до кабелей, проложенных под землей – 0,5 м;
• до теплоцентрали – 1,0 м.

Последнее слово о том, как обеспечить безопасное сосуществование водопровода и канализации, остается за специалистами предприятий водоканала. Все спорные моменты должны решаться еще в процессе проектирования и не всплывать на стадии эксплуатации.

Если не контролировать бытовые и производственные стоки, мусорные свалки, количество химических удобрений и ядов на полях, водные запасы придут в негодность

Что входит в зону санитарной охраны ↑

Зона санитарной охраны всей системы водоподачи и ее источников представляет собой сложную структуру, строго охраняемой государством и соответствующим образом обслуживающуюся.

И это, прежде всего, уже упомянутые пояса охраняемой территории, которые содержат в своей системе определенные части и фрагменты: подземный или поверхностный источник подачи воды, водозабор и его сооружения, водопроводные подземные коммуникации и сети, водонапорные, фильтрационные и очистительные башни.

Первый пояс

Фото: первый пояс

В качестве водоснабжения может служить скважина, любой родниковый водоем и даже водохранилище.

Первый охранный пояс – это ограничение строго режима.

Окружающий подземные источники, пояс должен составлять в диаметре 60 м. И, соответственно, радиус от источника водоснабжения до ограждения будет составлять 30 м.

А границы строго режима для поверхностных источников водоснабжения будут из себя представлять:

• для водотоков:
• с течением воды вверх, радиус от водозабора до конца границы должен составлять не меньше 200 м;
• с течением воды вниз, радиус от водозабора до границы должен быть не меньше 100 м;
• если водозабор располагается рядом с берегом, тогда радиус от воды до конца границы также – не менее 100 м;
• если водозабор находится на противоположном берегу, тогда радиус охранной зоны увеличивается с учетом водоема или реки шириной не менее 100 м, участка размеров 50 м противоположного берега, а если ширина водоема или реки шириной более 100 м, тогда ширина охранной полосы противоположного берега должна быть не меньше 100 м;
• для водоемов, водохранилищ или озер:
• санитарная зона охраны должна составлять не менее 100 м вокруг всей акватории.

Второй пояс

При определении охранных границ для подземных источников обязательно учитываются притоки подземных вод, величина и тип водозаборных сооружений (скважины, дрены, линейный ряд скважин, группы скважин, колодцы и прочее).

Для определения охранной территории подземных водоснабжений существует целый расчет, где рассматривается время продвижения загрязняющих микробами потоков вод (Тм: Т – время в сутках, м – метры) водозаборное место.

Так, для недостаточно защищенных сооружений отмеряют:

• Тм – 400 в пределах 2-го и 3-го поясов;
• для защищенных подземных водяных источников – Тм – 200.

Определение охранных границ для поверхностных водных источников зависит от гидрологических и климатических условий.

Самыми оптимальными расстояниями от линии воды реки до конца границ второго пояса являются:

• при наличии равнинной местности – составляет не меньше 500 м;
• при холмистой или гористой местности – должно быть не меньше 750 м при пологих склонах, а при крутых – не менее 1000 м.

А самыми оптимальными расстояниями для охраны второй зоны от линии воды озера, водоема или водохранилища до линии конца второго пояса вокруг водоема являются следующие:

• во все стороны от водоема на 3-5 км по береговой линии при слабом или незащищенном подпорном уровне (места разлива воды, выход из берегов и образования затоков);
• во все стороны от водоема на 500-1000 м по берегу при нормальном подпорном уровне.

Границы санитарной охраны водопроводных сетей, которые располагаются за пределами водозаборной территории, представляют собой полосы вдоль водопроводных коммуникаций шириной и считаются охранной зоной на протяжении всей сети:

• если грунтовые воды отсутствуют, а также при диаметре водоводов до 20 м, ширина охранной зоны составляет 10 м по обе стороны пролегающих труб;
• если грунтовые воды присутствуют, тогда санитарно-охранное расстояние увеличивается не менее 50 м.

Третий пояс

Третий пояс для подземных источников определяется сотрудниками и специалистами гидрогеологов, т.к. его назначение состоит в том, чтобы фильтровать водозаборную воду и подавать ее в водопровод.

Для поверхностных источников водных ресурсов зона санитарной охраны составляет 3-5 км во всем стороны от водоразделов и включает в себя притоки.
