Ошибки газовых котлов Kiturami: коды неисправностей и способы устранения поломок

Правила безопасной эксплуатации

Любой газовый котел используется для переработки топлива, опасного для жизни и здоровья потребителей в случае его утечки, выходов продуктов его утилизации и течи теплоносителя, нагреваемого им.


Котлы японского производителя Rinnai известны высочайшей надежностью и отменными характеристиками. В основном, заводской брак встречается крайне редко на этих приборах и технические ошибки связаны с неправильной эксплуатацией и не вовремя проведенным профилактическим осмотром

Все работы по ремонту и замене газоиспользующего оборудования следует проводить специалистам из сервисной службы или ГРО. В противном случае вам может грозить отключение подачи газа в лучшем случае, а в худшем — угроза здоровью и жизни.

Тем более, стоимость таких приборов, особенно от известных производителей, не всегда бюджетная, а гарантия продолжительная. Вторжение в систему газовых котлов может быть расценено как нарушение гарантийной неприкосновенности и, соответственно, ждать от сервисной службы работ по бесплатному ремонту и замене отдельных элементов, не стоит.

Но опять-же, некоторые моменты в неисправностях котлов вполне реально устранить самостоятельно или зная их, можно определить на какие работы звать мастера и спросить, в какую стоимость обойдется ремонт.

Наиболее частые коды ошибок и способы устранения неполадок

Попробуем разобраться, что означают коды ошибок газового котла Иммергаз. Самая распространенная ошибка 01, она заключается в блокировке розжига. Рассмотрим каждую ошибку более детально.

01

Блокировка поджига. Котел устроен так, что включение происходит автоматически. В случае, когда по истечению десяти секунд не произошел розжиг горелки, выполняется блокировка. Для того, чтобы ее снять, нажмите на reset.

Если котел включается после продолжительного простоя, нужно будет снять блокировку, поскольку в газовой магистрали скопился воздух. Если блок включается довольно часто, обратитесь за квалифицированной помощью к специалисту.

02

Ошибка 02 — срабатывает предохранительный термостат, произошел перегрев, неисправен контроль пламени. Если во время нормального функционирования устройства температура начинает расти, срабатывает защитная функция. Подождите, пока температура не снизится до необходимого уровня, затем нажмите клавишу перезапуска. Если подобная проблема возникает часто, обратитесь за помощью к специалисту.

03

Ошибка 03 высвечивается на дисплее, когда срабатывает дымовой термостат. То есть, неисправность вентилятора, для решения проблемы снимите корпус. Затем откройте камеру, в ней расположен двигатель, который вытягивает воздух из камеры сгорания. Раскройте его, открутив винтики, прочистите его лопасти от скопившейся грязи, это можно сделать при помощи кисточки. Обработайте подшипники смазкой и установите все обратно.

04

Ошибка 04 — большое сопротивление электромеханических контактов. Происходит блокирование контакта, причиной может послужить выход из строя защитного термостата или датчика минимально допустимого напора воды. Выключите прибор, а спустя пару минут попробуйте перезапустить, или попробуйте замкнуть контакт предельного термостата.

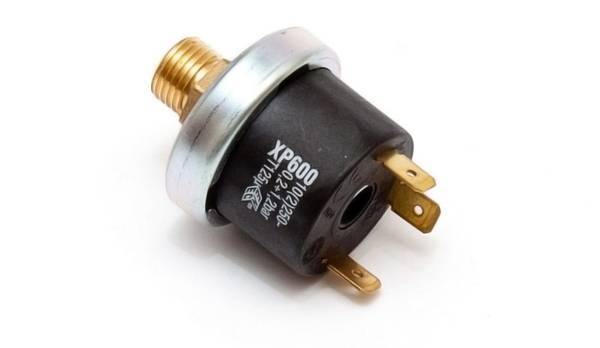

Датчик давления воды

Если не дало результата, произведите замыкание контактов минимального давления. Протестируйте таким же методом контакт у прессостата дымоотведения, предварительно включив вентилятор. Если обнаружили где поломка, замените элемент. Если это не даст результата, нужен ремонт, выполненный квалифицированным специалистом и диагностика платы.

06

Ошибка 06 — произошла поломка датчика NTC в системе горячего водоснабжения. Для выявления и ремонта необходимо обратиться в сервисный центр.

10

Ошибка 10 — низкое давление в системе. Ошибка е10 возникает, когда в системе падает давление, когда оно меньше чем 0,9 бар.Первым действием попробуйте перезапустить, если ошибка осталась, необходимо проверить следующее.

Причиной может быть течь теплообменника, проверьте его, если обнаружили течь устраните ее. Для устранения воспользуйтесь рычагом подпитки, он имеет вид винта, поверните его против часовой стрелки, этим действием вода из водоснабжения будет поступать в отопление, следите за значениями давления, когда будет цифра 1,3 перекройте вентиль.

11

Ошибка 11. Срабатывание термостата давления дыма. Когда дымоход плохо работает, происходит блокировка котла, спустя полчаса происходит повторный запуск, если тяга стала достаточной. Если происходит более чем три отключения подряд, загорается красным дисплей с кодом ошибки.

Реле давления дыма

Для разблокировки котла нажмите перезапуск. В инструкции производитель рекомендует обратиться в сервисный центр, однако, для начала можно проверить тягу дымохода и прочистить его.

20

Ошибка 20 возникает при паразитном пламени. Это свидетельствует об утечке газа, либо о выходе из строя системы по контролю пламени. Выполните перезапуск, если при повторном включении происходит тоже самое, необходимо проводить тестирование платы в сервисном центре.

27

Ошибка 27. Эта ошибка свидетельствует о недостаточной циркуляции в системе отопления. Котел начинает перегреваться, причины прегрева могут быть  следующие: завоздушивание в трубах отопления, перекрыты краны. Еще возможно, что произошла блокировка циркуляционного насоса, разблокируйте его. Причиной может быть засорение фильтров, проверьте и прочистите. Проверьте теплообменник на наличие отложений.

Удаление воздуха из отопительной системы

28

Ошибка 28 свидетельствует об утечке в  контуре водоснабжения, то есть, устройство нагревает отопительный контур, а  температура в водоснабжении тоже возрастает, в то время, когда должна быть неизменной. Проверьте на течь все смесители в доме, также проверьте закрыты ли краны.

Монтаж и схема обвязки котла Китурами

Так как у меня 3 источника тепловой энергии (пеллетный котел Kiturami, электро котел Waltek, пеллетный аквакамин Laminox) и два потребителя (бойлер косвенного нагрева и радиаторы отопления), то схема обвязки напрашивалась сама собой:

Все три котла включены параллельно и через гидрострелку отдают тепловую энергию потребителям через распределительный коллектор.

Реализовано компактной гидрострелкой итальянского производителя Stout (SDG-0015-004001), коллектором SDG-0017-004023, насосными группами SDG-0001-002501. Циркуляционные насосы Grundfos ALPHA1 L 25-60 180.

Первый циркуляционный насос малого круга управляется котлом Китурами. Насос загрузки бойлера управляется контроллером Tech. Насос загрузки радиаторов управляется контроллером Auraton 1106.

Дымоход сендвич из нержавейки 125, высота 6м. Два угла 90 градусов, но так как в котле Китурами стоит дымосос — этого достаточно.

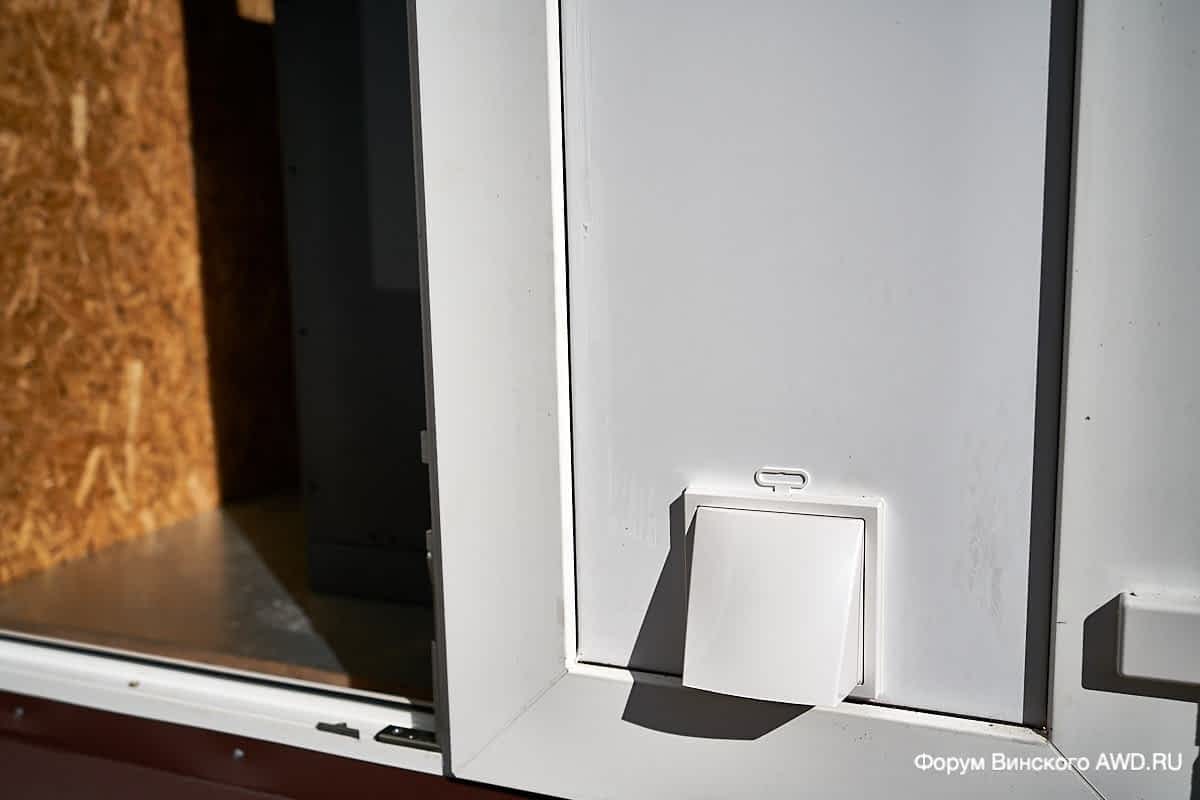

Приточная вентиляция 80 так как выход из дымососа так же 80. На случай нехватки воздуха, в противоположной части котельной, на складе пеллет есть окно, которое можно открыть на проветривание.

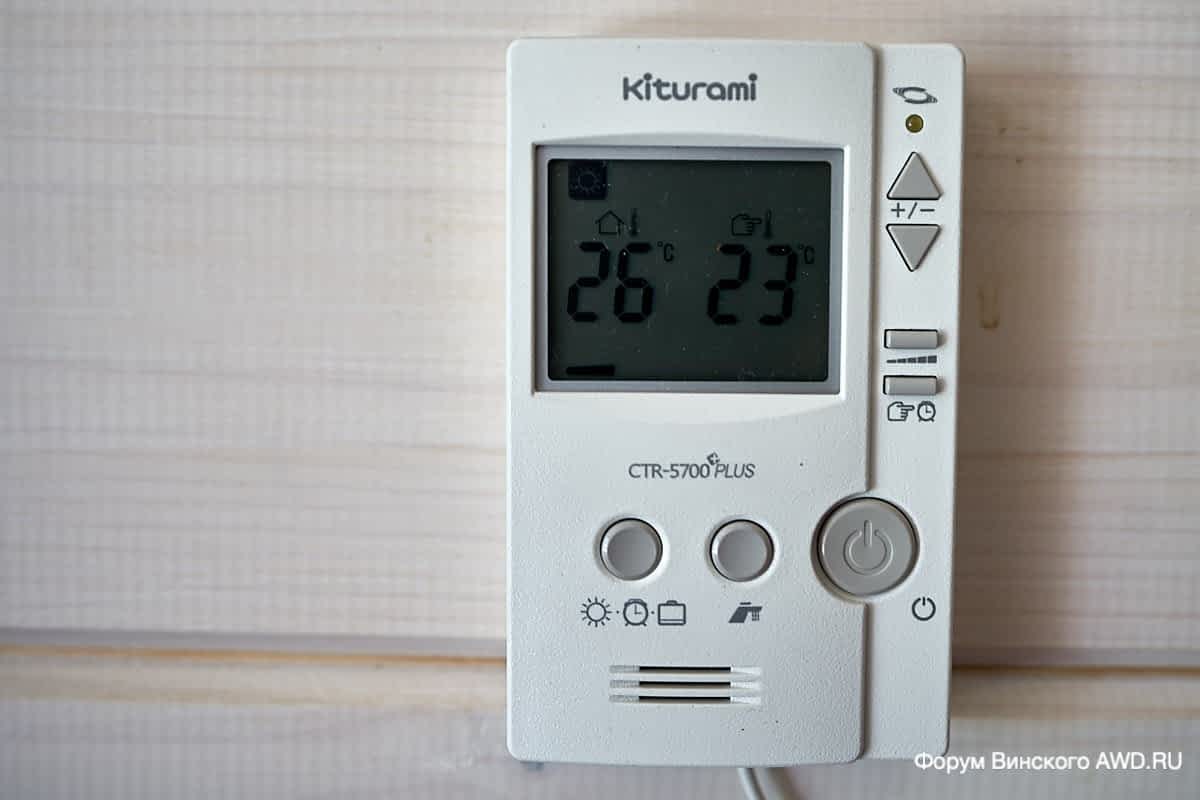

Термостат управления котлом находится в гостиной. Управление простое: есть температура в доме и есть температурный порог ниже которого котел включается. Порог установлен на 23 градуса.

Так же можно установить температуру теплоносителя от 60 до 80 градусов. Доверяя инструкции, на лето установил 60. Зимой рекомендуют 80.

Есть таймер и режим Отъезд, когда будет поддерживаться температура 8. Но на случай отъезда у меня стоит электро-котел, который поддерживает температуру теплоносителя 35 градусов постоянно, а термоголовками на радиаторах я поддерживаю температуру в жизненно важных помещениях где есть вода: санузлы, бойлерная, кухня.

https://youtube.com/watch?v=PIA1kW8BaA0

Популярные модели Корея Стар

Фирма выпускает множество моделей котлов, которые отличаются по мощности, виду теплоносителя, производстве автоматики и многим другим показателям

Все газовые котлы Кoreastar имеют доступные цены и высокое качество, однако при выборе стоит обратить внимание на соответствие модели особенностям вашего жилища

Для двухкомнатных квартир стоит приобретать более недорогие и компактные котлы на 12–16 кВт. Если же вам необходимо обеспечить теплом большую квадратуру, то стоит задуматься о 22–24 кВт. Также приобретая ту или иную модель, стоит учесть её особенности: наличие системы подогрева воды для бытовых нужд, надёжная автоматика, небольшие размеры.

Премиум 16Е

Газовые котлы премиум класса выполнены по передовым технологиям, что позволяет с уверенностью говорить о надёжности этого оборудования. Модель Премиум 16Е можно приобрести в ценовом диапазоне от 15 до 17 тысяч рублей. При этом его характеристики не уступают таким зарубежным маркам как Bosh, Ariston и другие.

Производители компании Корея Стар с уверенностью заявляют, что при соблюдении всех рекомендаций оборудование будет служить без сбоев и поломок около 20 лет.

Особенности Премиум 16Е:

наличие двух теплообменников: медного и стального — позволяет добиться максимальной отдачи тепла из теплоносителя в систему; циркуляционный насос немецкого производства рассчитан на работу в трёх скоростях, что позволяет регулировать давление в системе и обеспечивать скорость прогрева дома; наличие электронной модуляции панели и ЖК дисплей, отображающий основные показатели и настройки оборудования; возможность обеспечить горячей водой душ с расходом 13 литров за минуту; защита котла от гидроударов при перепаде давления в системе обеспечивается с помощью обводного клапана; котёл способен работать на природном и сжиженном газе; настенный котёл имеет защиту от замерзания, что важно при низких температурах; оборудование выдерживает резкие перепады напряжения, что позволяет обеспечить непрерывную работу устройства; вес котла составляет 32 кг, мощность 16 кВт позволяет отопить помещения квадратурой не более 160 метров; закрытая камера сгорания регулируется автоматикой, что обеспечивает безопасность при затухании пламени

Корея Стар Ace

Преимущества данной модели:

  • исправная работа даже при перепадах напряжения;
  • отличное прогревание до заданной температуры при низком давлении газа;
  • возможность нагревать воду для быта;
  • наличие двух теплообменников, обеспечивающих максимальный прогрев системы за короткий срок;
  • специальный вентилятор создает хорошую тягу, что обеспечивает эффективное удаление дыма;
  • система, предотвращающая попадание пыли внутрь котла обеспечивает его длительную работу;
  • малошумный насос позволяет не только эффективно качать воду, но и создает удобства, поскольку оборудование можно установить на кухне;

Нормальная цена в диапазоне от 17 до 19 тысяч рублей.

Премиум 24Е

Премиум 24Е

  • повышенная теплоотдача за счёт применения медного теплообменника;
  • обеспечение большого количества горячей воды (около 15 литров в минуту);
  • разумная иностранная автоматика, обеспечивающая поддержание заданных параметров и предотвращающая поломки и аварийные ситуации;
  • диапазон цен в размере 20 — 22 тысячи рублей.

Ошибка не сбрасывается

Иногда пользователи и специалисты, которые осуществляют диагностику, не могут сбросить ошибку и делают вывод о том, что неисправен блок управления. Основные причины, по которым ошибка может не сбрасываться:

При этом, когда пользователю меняют плату – все работает, потому что ошибки на ней нет. Все будет работать до появления следующей ошибки и если в причине не разобрались — будут каждый раз менять исправную плату.

Из практики – нам часто приходили в ремонт исправные блоки, на которых просто не сброшена ошибка. Часто невозможно убедить (особенно специалистов) в том, что существует вероятность проблемы со сбросом ошибки. “Мы все знаем, все умеем, 20 лет опыта – все проверили, ошибка не сбрасывается – неисправна плата управления!”

Особенности конструкции

  • Аппараты на 10–20 кВт оснащены медным теплообменником 24 кВт, поэтому при включении в работу контура ГВС они не боятся предельных нагрузок. Их производительность по воде — 13,6 л/мин.
  • Благодаря удвоенной защите теплообменника, он не перегревается, продлевается срок службы.
  • Камера сгорания в двух вариантах — закрытом (PREMIUM E) и открытом (PREMIUM A).
  • Экономный расход топлива.
  • Оснащение ЖК-экраном. Самодиагностика.
  • Модулируемая интенсивность огня.
  • Оснащение насосом WILO (немецкое производство), системой против блокировки.
  • Система защиты от замерзания.
  • Подключение пульта ДУ, комнатного терморегулятора.

Преимущества корейского оборудования

  • Не реагирует на перепады давления в газовой магистрали.
  • Высокое значение КПД, эффективное сгорание топлива.
  • Широкий модельный ряд, есть настенные и напольные модели, с одним и двумя контурами.
  • Стильный дизайн. Компактность.
  • Оснащены встроенными предохранителями, гарантирующими безопасность оборудования при возникновении аварийных ситуаций.
  • Переводятся на сжиженный газ, в комплект входят жиклеры.
  • Могут обеспечивать дом горячей водой.
  • Возможность выбора режима работы. Установка температуры.

Коды ошибок, расшифровка и как исправить

Рассмотрим наиболее часто встречающиеся ошибки котлов Kiturami:

КодРасшифровкаСпособ устранения
01-03Неудачный розжиг пламениПроверить состояние форсунок горелки, наличие газа в магистрали, состояние клапанов и крана подачи
04Неисправность датчика температурыПроверка состояния контактов, вызов мастера
05Отказ датчика перегрева котлаВызвать мастера
06Не определяется режим работы вентилятораПроверить состояние контактов, вызвать мастера
07Неправильная скорость вращения вентилятораВызвать мастера
08Превышена длина провода комнатного регулятора температурыСократить провод, проверить, не контактирует ли он с телефонной линией
95 и 98Низкий уровень воды в отопительном контуреДобавить воды, проверить систему на появление утечек
96Перегрев теплоносителяПроверить работу циркуляционного насоса, повысить уровень жидкости в системе, вызвать мастера
97Утечка газаОтключить котел, открыть окна, вызвать специалистов

Значение плановой замены элементов и профилактической чистки прибора

Если профилактический ремонт совершать своевременно, это позволит:

  • избежать мелких неполадок в процессе работы оборудования;
  • продлить срок службы агрегата;
  • правильно настроить автоматику;
  • привести в соответствие технические данные оборудования согласно его паспортным данным.


Исправный котел после планового осмотра

Доверять чистку котлов Китурами следует только профессионалам. Самостоятельный ремонт и замена деталей, которые чаще всего приобретаются по низкой стоимости, являются некачественными и обладают заводским браком, приводят к нарушению экологически значимых факторов котла: способствуют выделению угарного газа, распространению запаха солярки и пр.

Существуют специальные службы по техническому обслуживанию приборов этой марки, которые гарантируют качественную чистку устройства, обеспечивают замену изношенных деталей на оригинальные комплектующие элементы. К их услугам также относится круглосуточное слежение за датчиками котла и оповещение его владельца в случае, если необходимо произвести неотложный ремонт оборудования. Договор с такими центрами заключается на год и оговаривается в процессе приобретения котла в фирменном магазине или у официального дилера.

Проблемы в работе котлов Kiturami

Не все неполадки имеют собственный код, поэтому рассмотрим их отдельно.

Не горит индикатор «Сеть» — проверьте питание в розетке и предохранитель на трансформаторе розжига. Если в электросети отсутствует напряжение, вызывайте электрика, если есть — звоните в сервисную службу.

На блоке управления горит индикатор недостаточного количества воды — в устройстве ее нет или уровень слишком низкий. К неполадке также приводят повреждения черного провода котла и красного кабеля датчика.

Комнатный термодатчик работает нормально, но радиаторы холодные — циркуляционный насос не разгоняет теплоноситель по трубам или делает это слишком слабо. Осмотрите запорные детали на трубах отопления. Проверьте сам насос.

Загорелась лампочка «Перегрев» — отопительная система работает неправильно. Проверьте ее.

Если неисправность остается, сделайте следующее:

  1. Настройте запорную арматуру на трубах отопления.
  2. Сетчатый фильтр может нуждаться в очистке. Осмотрите его.
  3. Проверьте циркуляционный насос, отремонтируйте или замените при нужде.

Светится диод «Безопасность» — в горелку котла газ попадает в малом количестве или не поступает вообще. Осмотрите вентили и откройте их при потребности. Проблема осталась — вызывайте газовщиков.


Схематическое отображение комнатного выносного терморегулятора: в него заложили 5 основных режимов, включая присутствие, отсутствие, душ, сон, контроль нагрева воды

Слишком долго работает насос. На блоке управления постоянно горит индикатор температуры воды — отопительная система работает неправильно или в ней возникли воздушные пробки. Спустите воздух.

Котел стал дольше нагреваться — ищите проблему с давлением газа и состоянием фильтров.

Горелка вибрирует при включении — размера дымохода не хватает для нормального отвода газов.

Эффективность прибора по части горячего водоснабжения и отопления снизилась — в котел попадает плохая вода или грязь из отопительной системы. Поможет химическая обработка контуров и теплообменника.

Описание неисправностей Китурами и ремонт

Дизельный котел Kiturami принадлежит к эконом варианту и отличается достаточно длинным термином службы. Но бывают и такие ситуации, когда котлы выходят из строя преждевременно. Причиной необходимости проводить ремонт Kiturami является несвоевременное их сервисное обслуживание или использование топлива низкого качества.

Несложный ремонт котлов Turbo можно самостоятельно провести, но более рационально в случае возникновения неисправностей обращаться к сервисным организациям.

Рис. 3 Установленный котел Китурами

Ниже приведены основные коды ошибок, которым чаще подвергается дизельный котел Kiturami Turbo 17:

  • когда на дисплее лампочки мигают «01», «02» или «03» — значит возникли проблемы в детекторе пламени и не происходит зажигание. Котел Turbo в таком случае следует перезапустить согласно инструкции;
  • ошибка «04» говорит о том, что датчик температуры воды неисправен в системе отопления Китурами, и ремонт в таком случае становится неминуемым;
  • ошибка «08» предупреждает о том, что трасса между котлом и температурным датчиком очень длинная или в каком-либо месте обрыв провода произошел. Для выявления непосредственной причины сбоя работы потребуется ремонт;
  • ошибка «95» — значит в контуре отопления слишком низкое давление. Котел Turbo нужно подпитать и всю систему отопления на возможность утечек обследовать;
  • ошибка «96» — сработал механизм, который систему Turbo от перегрева защищает;
  • ошибка «98» — свидетельствует о том, что в подающей линии есть недостаток топлива.

Из всех описанных выше ошибок наиболее часто на дисплее «01» мигает, но это не составляет большой опасности для работы оборудования. Дизельный котел Kiturami Turbo 17 отличается максимальным КПД. Благодаря контрольному пульту управления достигается функциональность управления котла и отепление помещения возможно в любом температурном режиме.

В Turbo возможно пошагово производить регулирование температурных параметров от 45 до 75°С. Всю информацию о работе дизельного Kiturami Turbo на экране термостата отображает механизм самодиагностики.

Чаще всего дизельный котел Китурами ошибку 01 выдает. Это случается, когда в Turbo стабильный розжиг отсутствует.

Причины могут быть следующими:

  • когда происходит заклинивание винта, который служит ограничителем топливного уровня. Ремонт состоит в том, что потребуется замена запорного элемента или проверка нагнетательного двигателя;
  • когда нагнетательный двигатель отказывает. Необходимо проверить рабочее состояние мотора Kiturami. Если мотор неисправен, то ремонт состоит в замене его на новый;
  • когда недостает поступающего топлива, тогда в резервуаре следует проверить его уровень, ремонт в этом случае не понадобится;
  • когда в винтовом шибере случайно оказывается сторонний предмет, то в процессе ремонта его нужно убрать;
  • когда фотодатчик отказывает, то ремонт Turbo состоит в проверке этого элемента на его работоспособность.

Когда на дисплее периодически появляется код ошибки«01», то в таких случаях необходимо обращаться за помощью к соответственным специалистам, чтобы избежать капитального дорогостоящего ремонта.

Проведение регулярной профилактики и ремонта Kiturami – это гарантия того, что работать котлы Turbo будут эффективно и надежно. Если в дизельном котле возникают непоправимые поломки в период гарантийного термина, то ремонт его производится без потребности оплаты таких работ.

Дизельный котел Kiturami Turbo отличается превосходными характеристиками, но всегда необходимо помнить о том, что несоблюдение установленной схемы установки, правильной настройки и элементарных правил обращения с ним во многих случаях заканчивается тотальным ремонтом. При выполнении всех требований по использованию и эксплуатации современные технологии производства отопительного оборудования Китурами гарантирует каждому пользователю стабильную работу котла без потребности ремонта и долгий термин работы.

Обзор модельного ряда

Устройства Immergas имеют большое разнообразие модельного ряда. Здесь можно встретить образцы с одним и двумя контурами, устройства конденсационного типа и конвекционного, а также компактные напольные и настенные агрегаты. Вы сможете просмотреть более 10 серий, которые будут отличаться друг от друга характеристиками, типами монтажа и принципом эксплуатации. Во все серии включены модели с различными мощностями и производительностью.

Рассмотрим наиболее востребованные среди покупателей модели.

  • Навесной агрегат Immergas Mini — компактного вида изделие с привлекательными параметрами. Подходит для обогрева зданий до 220 м2. Панелью для управления изделием является ЖК экран с большими кнопками. Присутствует горелка, которая будет работать даже при существенном падении давления топлива. В обычном комплекте есть система автоматической диагностики, специальный циркуляционный насос и бачок расширения. Скорость нагревания – 11,7 литра в минуту.
  • Итальянские настенные изделия с двумя контурами Immergas Star включают в свой состав битермический теплообменник, который одновременно будет согревать воду для системы отопления и отдельно для ГВС. Контроль над изделием будет осуществляться при помощи микропроцессора. Хозяин жилища будет получать всю информацию о реальном состоянии прибора и его вероятных поломках. Процесс нагревания продолжится даже при уменьшении давления топлива до 3 мБар. Можно подключить датчик считывания внешней температуры, чтобы точно отрегулировать нагрев жилища в зависимости от уличной погоды.

  • Настенные изделия Immergas Maior. Главным отличием от всех остальных моделей здесь считается система, которая позволяет мгновенно подогревать воду для любой хозяйственной необходимости. В конструкции присутствует раздельный теплообменник, есть расширительный бачок на 6,8 литра и встроенное оборудование, которое позволяет подбирать скорость и режимы эксплуатации насоса. Все имеющиеся настройки отражаются на ЖК экране. Также присутствует возможность подключиться к солнечным батареям.
  • Навесные газовые устройства Immergas Victrix предлагают наименьшее потребление топлива по сравнению с обычными котлами (примерно на 35%). Они имеют конденсационные стальные модули. Экономия газа достигается из-за уникальной конструкции встроенного клапана с автоматикой. Благодаря использованию новейших композитных металлов специалистам компании удалось уменьшить вес котла почти на 10% без снижения его прочности и долговечности. Камера топки имеет закрытый тип. Наибольшая температура при нагреве – 85 градусов. Скорость при подогреве воды – 13 литров в минуту. Коаксиальная труба для дымохода покупается отдельно.

  • Отдельно можно упомянуть изделия напольного типа Immergas из популярной серии Hercules. Эти модели дополнены конденсационными модулями для увеличения работоспособности. Наибольшая мощность – 32 кВт. Агрегат экономно расходует газ, что полностью окупит его покупку и монтаж за 2–3 холодных сезона. Если это необходимо, можно отдельно доукомплектовать агрегат следующим оборудованием: бойлером с накопительным эффектом, комнатными регуляторами температуры и специальными датчиками, которые определяют температуру воздуха и корректируют работу отопительных изделий.
  • Агрегат Immergas Mini Nike X 24 3 – это котел, имеющий мощность 23,8 кВт. Его главные черты – компактность и небольшой вес (всего 25,5 кг). Здесь есть электромодуляция пламени, автоматическая диагностика, множество систем защиты аппарата, а также обвязка встроенного типа. Объем бака – 4 литра. Есть возможность подключить удобную систему ДУ. Котел с одним контуром, но производитель разрешает подключить к нему накопительный бойлер. Самая большая температура может составить +85 градусов.

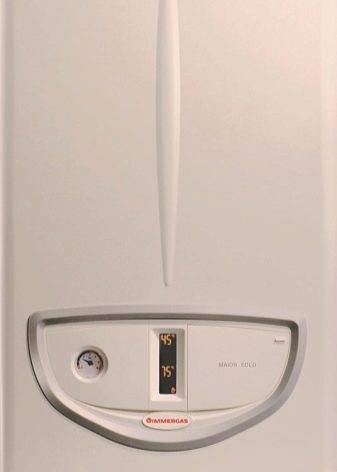

  • Прибор Immergas Major Eolo 28 4. Компания производит очень стильные отопительные конструкции. Эта модель имеет двухконтурную схему с конвекционным принципом эксплуатации. Мощность изделия составляет 28 кВт, с нагрузкой – до 29,7 кВт. Камера сгорания имеет закрытый тип, для нее будет необходим коаксиальный дымоход. Это настенная конструкция, которую можно перенастроить и на потребление сжиженного газа.
  • Котел Immergas Ares 22 R. Это изделие отличается самой простой конструкцией. Камера сгорания в нем открытого типа. Нагревание воды происходит в теплообменнике из чугуна. Мощность данного прибора – 25 кВт. КПД при самой большой нагрузке будет достигать 88%. Для подогрева воды можно также использовать внешний бойлер. Электромощность, что будет потребляться, составит всего 16 Вт.

Уровень теплоносителя ниже установленной нормы

Кран подпитки расположен в нижней части отопительной установки, рядом с патрубком присоединения трубы ХВС.

Открывается против часовой стрелки до появления характерного шума поступающей жидкости, не забываем закрыть краник в обратном порядке, иначе давление уползет в обратную красную зону и начнет срабатывать сбросной клапан (польется вода).

Воздух в системе: скопление пузырьков, перемещающихся по трубам вместе с теплоносителем cнижают скорости протока, вызывая некорректное функционирование насоса.

Необходимо стравить воздух с системы, всецело надеяться на воздухоотводчик в насосе котла не стоит, со временем он изнашивается и уже не так эффективно отрабатывает сброс воздуха, в подобном случае хорошо иметь дополнительный воздухоотводчик в самой верхней точке системы (2 этаж) который дополниельно монтируется на батарею взамен крану маевского, если такого нет, то можно вручную спустить воздух через краны маевского (до появление воды).

Осмотрите трубы, соединения, узлы на протечку. При обнаружении повреждения герметизируйте его;

Проточке в системе отопления часто не заметна глазу, но стабильно понижает давление, ищем место протечки.

Загрязнён фильтр теплоносителя — очистить фильтр теплоносителя: разобрать элементарно, как и прочистить.

Проверка расширительного бака: рабочая полость бачка разделена на 2 отсека, один заполняется азотом или воздухом под давлением в пределах 0,8–1,2 бар. Несоответствие этому значению отражается на корректной работе системы, в результате высвечивается ошибка. При низком значении давления воздуха в отсеке бака довести до нормы с помощью автомобильного насоса, если при накачке вы понимаете что воздух уходит в систему (давления не растет, начинают трещать батареи) то бак под замену.

Основные коды ошибок газовых котлов

Рассмотрим основные коды ошибок газового котла Китурами и методы их устранения.

Ошибка 01 (ер 01) или Е01 появляется, когда отсутствует поджиг при запуске котла.

Если котел выдает эту ошибку, проверьте:

Ошибка 02 или Е02 означает дефект пламени перед подачей газа или ложное пламя.

Возникает в таких случаях:

Плата управления котла Китурами

Ошибка 03 или Е03 появляется, когда постоянно, несколько раз в течение 1 минуты потухает пламя.

Для устранения неисправности проверьте:

Регулятор давления газа

Код 04 или Е04 появляется при некорректной работе датчика температуры нагрева.

Ошибка 05 оли Е05 означает неисправность датчика перегрева.

Тестер

Ошибка 06 или Е06 появляется при сбое в работе вентилятора.

Для устранения неисправности проверьте:

Проверка напряжения сети тестером

Ошибка 07 или Е07 говорит о проблеме с дымоходной системой.

Причины могут крыться в следующем:

Конус на дымоход

Ошибка 95 (er 95) или Е95 появляется на дисплее прибора при пониженном давлении в отопительной системе.

Что делать при появлении этого кода:

Ошибка 96 или Е96 — возникновениие этого кода означает, что сработал датчик температуры, теплоноситель нагрелся выше допустимого значения в 95 градусов.

Причиной перегрева может быть:

Теплообменник бытового котла

Ошибка 97 возникает при утечке газа или при завоздушивании системы. В этом случае нужно перекрыть газовый вентиль, выключить агрегат и вызвать специалиста.

Ошибка 98 возникает при недостатке топлива. Необходимо проверить, достаточно ли топлива, поступает в котел.

Отсутствие зажигания

  • Топливный насос не исправен: в зависимости от модели дизельного котла насос отличается, но принцип все же остается един — нагнетание топлива в топливопровод и подача его на форсунку для распыла, если насос встал то можно попробовать его оживить:
  • Замена катушек электро-магнитного клапана: частая причина выхода насоса из строя, применительно к моделям насосов Dunfoss BFP 21/41/52/75.

Чистка фильтра тонкой очистки: применительно к моделям насосов Dunfoss BFP 21/41/52/75.

Можно пойти дальше и снять верхнюю крышку и осмотреть внутренности на предмет засора, не лишним будет почистить все с использованием дизельного топлива или керосина.

У моделей помладше насос выглядит немного по другому но принцип чистки аналогичен.

Двигатель не исправен: отсылка к прошло поломке с насосом т.к. в моделях по мощнее именно двигатель вращает крыльчатку топливного насоса. Чинить своими силами не целесообразно, если вы не специалист по перемотке двигателей и слова ротор/статор для вас понятны.

Забит топливный фильтр: не своевременная замена фильтра часто ведет к ошибкам, так как топливо либо не поступает совсем, либо насосу не хватает мощности прокачать его через забитый фильтр. Заменять фильтр нужно — ежегодно/по мере загрязнения.

Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Также необходимо проверить:

  1. Положение органов управления запорной арматуры? возможно случайно был перекрыт кран подачи газа в дом или сработал отсечной клапан при отключении электроэнергии.
  2. Исправность, состояние технических устройств: счетчик, редуктор (при автономном газоснабжении), магистральный фильтр, уровень заполнения резервуара (газгольдера, баллонной группы).

Проверяем целостность электрода/датчика ионизации: при дефекте изолятора, неправильном расположении чувствительных элементов (проволок): они могут быть сбиты при неаккуратном обслуживании теплообменника и камеры сгорания. Неисправность вызывается замыканием сигнальной линии, сыростью.

Проверка газового клапана: утечка газа в арматуре часто вызывает ошибку на дисплее пульта (падает давление).

Измеряется давление на входе котла при закрытом вентиле на трубе: понадобится манометр (норма 130–250 мм вод. ст.).

Также часто из строя выходит обмотка, ремонту не подлежит.

Неисправен трансформатор розжига: не подается ток на электрод розжига.

Основные неисправности

Котлы Kiturami славятся своей надежностью и прочностью деталей. Однако, возможность возникновения отдельных неполадок исключить нельзя.

Чаще всего из строя выходят узлы, находящиеся под максимальной нагрузкой — теплообменник и газовая горелка.

В теплообменнике появляется слой известковых отложений, который снижает эффективность теплопередачи.

Приходится повышать температуру горения, вследствие чего наружная часть узла получает слишком сильный нагрев и выходит из строя.

Газовая горелка подвержена засорению форсунок и прочим проблемам, приводящим к потуханию пламени и сложностям при розжиге котла.

Часто встречаются неполадки самих датчиков системы самодиагностики — плохой контакт, обрыв, короткое замыкание.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
