Основные и дополнительные средства защиты в электроустановках

Дополнительные

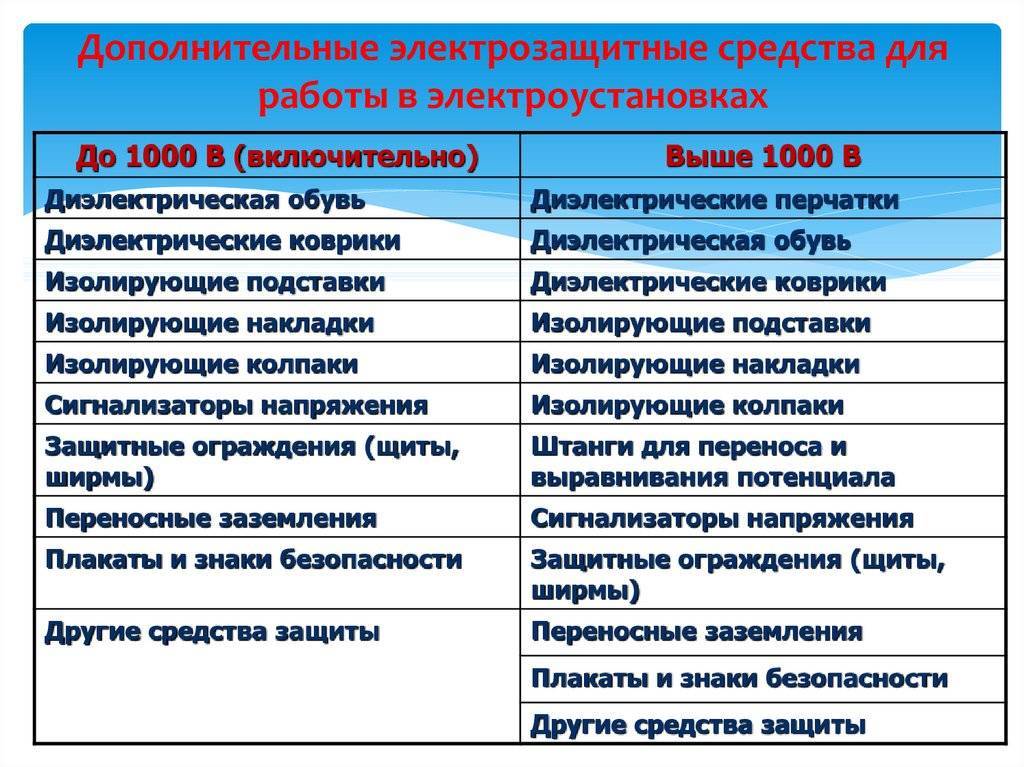

К дополнительным приспособлениям и средствам защиты относят:

Диэлектрические перчатки. Защищают руки работника от воздействия электрического тока

Обращаем ваше внимание на то, что в списке электрозащитных средств, применяемых в электроустановках до 1000 Вольт, перчатки относятся к основному набору защитных приспособлений, а не дополнительному (согласно тому же РД 34.03.603). Диэлектрические боты

Применяются для того, чтобы полностью обезопасить электромонтажника от находящегося под ним основания

Диэлектрические боты. Применяются для того, чтобы полностью обезопасить электромонтажника от находящегося под ним основания.

Резиновый коврик

Как и боты, изолирует рабочий персонал от основания.

Изолирующая подставка. При работе под напряжением выше 1000 В должна быть обязательно оснащена фарфоровыми изоляторами.

Изолирующие накладки и колпаки. Предотвращают возникновение короткого замыкания, а также являются электрозащитным приспособлением.

Лестницы приставного типа и стремянки, изготовленные из стеклопластика.

Штанги для выравнивания и переноса потенциала. Применяются для переноса опасного потенциала воздушной линии на место, где производятся работы электромонтера.

После прочтения статьи рекомендуем обязательно просмотреть данное видео:

Вот мы и перечислили все электрозащитные средства в электроустановках выше 1000 Вольт. Учтите, что перечисленные приспособления нужно обязательно проверять перед началом работ, а также испытывать под напряжением. Об этом мы расскажем в наших новых публикациях!

Советуем прочитать:

• Тесты по охране труда при эксплуатации электроустановок
• Как сделать электродный котел из подручных средств
• Знаки и плакаты электробезопасности

Изолирующие штанги

В состав устройства входят три части: изолирующая, рабочая и рукоятка. Устройство используется на элементах с проходящим током, или рядом с ними. Рабочими элементами могут быть струбцины, наконечники и др. конструкции, в зависимости от назначения. Универсальная головка делается съемной, чтобы выполнять разные операции. Она надежно фиксирует сменные приспособления. Штанга становится устройством контроля после закрепления на ней указателя напряжения. Количество используемых звеньев на изолирующей части может изменяться. Удобны телескопические приспособления, но также применяются и цельные конструкции. Нормы весовой нагрузки на руку нормируются и подобраны так, чтобы мог работать один или два человека.

С применением штанг делают проверки качества изоляции, заменяют предохранители, устанавливают различные детали, осуществляют операции с разъединителями, производят измерение электрических параметров, накладывают заземления и т. д.

С помощью штанги можно освободить человека, пострадавшего от воздействия электрического тока.

Устройства различных видов штанг и требования к ним стандартизованы.

На рис. а изображена штанга со струбциной и отмечены все составляющие устройства.

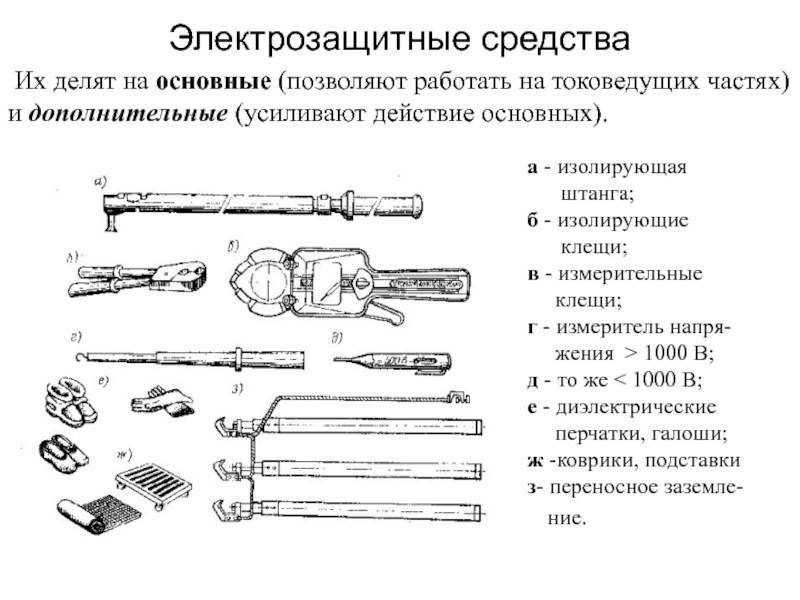

Штанги, применяемые на электроустановках: а – оперативная; б – переносные заземления

Переносные заземления содержат зажимы для соединения с токоведущими деталями или проводами (рис. б). Они могут быть съемными или неразъемными.

Испытания штанг проводятся под высоким напряжением, прикладываемым к их изолирующим частям. Параметры представлены в таблице выше. Напряжение прикладывается между рабочей деталью и съемным электродом, который временно крепится около упора между рукояткой и изолирующей частью (рис. а).

Схема эксплуатационного испытания штанги

Величина напряжения регулируется автотрансформатором, установленным на входе устройства (регулятор напряжения). Проходящий ток проверяется миллиамперметром, защищенным от перегрузки с помощью разрядника (Р) (рис. б).

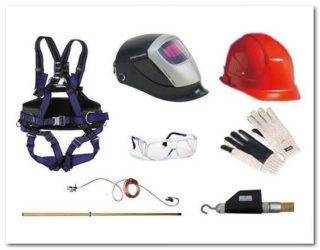

Средства индивидуальной защиты

К категории СИЗ относятся:

• защитные каски, очки и щитки;
• рукавицы (перчатки), специальная защитная одежда, противогазы и респираторы;
• монтажные пояса и страховочные канаты.

Первые в перечне изделия используются для защиты головы от механических ударов, а также от токового воздействия при случайном соприкосновении с оголенными проводами. Очки и щитки нужны для того, чтобы уберечь лицо и глаза от слепящего света электрической дуги, частиц грязи и пыли, УФ и ИК излучения.

Используемые при работе перчатки обеспечивают защищенность рук от непредвиденных травм, ожогов и порезов. Монтажные пояса гарантируют защиту персонала от случайного падения с высоты при проведении высотных работ. Страховочный канат предназначен для закрепления карабином предохранительного пояса с целью защиты работающих при падении с высоты при выполнении трудовых операций на высоте.

Комплекты, используемые при сварке, необходимы для защиты тела от опасного действия электрической дуги. В них входит каска с защитным лицевым экраном, термостойкий подшлемник и перчатки из плотной ткани.

Классификация средств защиты

Средства защиты от поражения электрическим током подразделяются по следующим основным категориям:

• защитные изделия коллективного пользования;
• индивидуальные средства, позволяющие защитить работающего человека от высокого напряжения;
• технические устройства, обеспечивающие безопасность эксплуатации оборудования.

К первой категории относятся косвенные средства защиты: оградительные щиты и барьеры, предупреждающие плакаты и специальные знаки. Они позволяют обезопасить оператора при производстве работ как организационно, так и технически.

Индивидуальные средства защиты

Средства индивидуальной защиты от электрического тока включают в свой состав следующие наименования:

• защитная изолирующая одежда;
• специальная обувь и очки;
• резиновые перчатки и коврики;
• прорезиненные накладки на рабочий инструмент.

В соответствии с положениями Межотраслевых Правил допуск к работе разрешается только при наличии индивидуального защитного снаряжения

По важности используемых средств они делятся на основные и вспомогательные приборы и инструменты. К первой группе относят диэлектрические перчатки, электроинструмент с изолированными ручками и измерительные клещи. Вторая группа (дополнительная) представлена такими наименованиями, как диэлектрические галоши и ковры, а также изолирующие подставки и накладки

Вторая группа (дополнительная) представлена такими наименованиями, как диэлектрические галоши и ковры, а также изолирующие подставки и накладки.

Технические меры защиты

К техническим способам защиты от поражения электрическим током относят следующие меры:

• применение электрических проводов в двойной изоляции, дополненной защитной оболочкой;
• использование специального оборудования: автоматов и устройств защитного отключения;
• обязательное заземление всего включенного в сеть оборудования и электроприборов.

Каждый из этих подходов позволяет защитить человека в аварийной ситуации – если повреждена двойная изоляция, например.

Средства защиты в электроустановках

Воспользоваться помощью индивидуальных защитных средств можно лишь в том случае, если соблюдается установленный порядок их эксплуатации. В соответствии с требованиями Межотраслевых Правил при их применении придерживаются следующих рекомендаций:

• пользоваться допускается только теми приборами и инструментом, у которых имеется специальная маркировка с указанием изготовителя, года выпуска и отметки о последней поверке;
• изолирующие электрозащитные средства разрешено использовать только по их прямому назначению;
• инструменты применяются для измерения электрических величин, на которые они рассчитаны;
• при работе с ними не допускается прикасаться непосредственно к рабочей части, располагающейся за пределами ограничительного кольца (упора).

Стенд со средствами защиты

К порядку хранения предъявляются следующие требования:

• все измерительные инструменты и спецодежда хранятся в надежно закрытых помещениях без доступа посторонних лиц;
• изделия из резины и полимеров, постоянно находящиеся в эксплуатации, содержатся в шкафах или на полках стеллажей отдельно от других средств защиты;
• все изделия, находящиеся в складском запасе хранятся только в сухих помещениях при температуре воздуха от 0 до 30 градусов;
• изолирующие штанги, а также измерительные клещи и специальные указатели напряжения содержатся в условиях, исключающих прогиб их корпуса и соприкосновение с инородными предметами.

Защитное средство, позволяющее уберечь людей от удара электрическим током – очень широкое понятие, включающее в себя не только индивидуальные предметы. К нему относят и специальные мероприятия организационного или технического плана, повышающие безопасность работы с электрооборудованием.

Рекомендации по выбору

При выборе средств электрозащиты необходимо учитывать следующие общие рекомендации:

• Изолирующая диэлектрическая рукоятка устройства на конце должна иметь кольцо. При этом высота такого кольца для приборов, работающих в сетях выше 1000 В, должна быть не меньше 5 мм, а для приборов, работающих в сетях с более низким напряжением, – 3 мм.
• Изолирующая часть прибора должна быть выполнена из диэлектрика, не поглощающего влагу, имеющего стабильные диэлектрические и механические характеристики.
• Поверхность рукояток должна быть гладкой и не иметь трещин и сколов.
• Конструкция электрозащитного устройства не должна допускать возможности короткого замыкания фаз или замыкания фазы на землю.

Основные электрозащитные средства до 1000 В

Основные изолирующие защитные средства от напряжения во многом повторяют дополнительные орудия защиты свыше 1000 (В). Основные электрозащитные средства до 1000 (В) включают:

1. Изолирующие штанги. Позволяют избежать поражения электрическим током.
2. Диэлектрические перчатки бесшовные. Защищают руки электрика от поражения.
3. Клещи с изоляцией и электроизмерительные клещи. Они необходимы для безопасной работы с приборами. Второй вариант клещей помогает определить напряжение. Если электрик пользуется клещами, то он должен быть оснащен перчатками и очками.
4. Указатели низкого напряжения.
5. Ручной инструмент с изоляцией. Он необходим для различных работ. К ним относят слесарный инструмент, на рукоятках которого есть изоляция. При этом толщина изоляции зависит от типа выполняемой задачи.

Классификация, виды и применение

В электроустановках существуют коллективные (КСЗ) и индивидуальные (СИЗ) средства защиты. КСЗ включают такие способы, как ограждения, системы автоматического контроля или защитное заземление и зануление. СИЗ могут быть использованы одним человеком.

В зависимости от напряжения электроустановок СЗ подразделяются на 2 класса:

• для установок с напряжением до 1000 В;
• для установок с напряжением выше 1000 В.

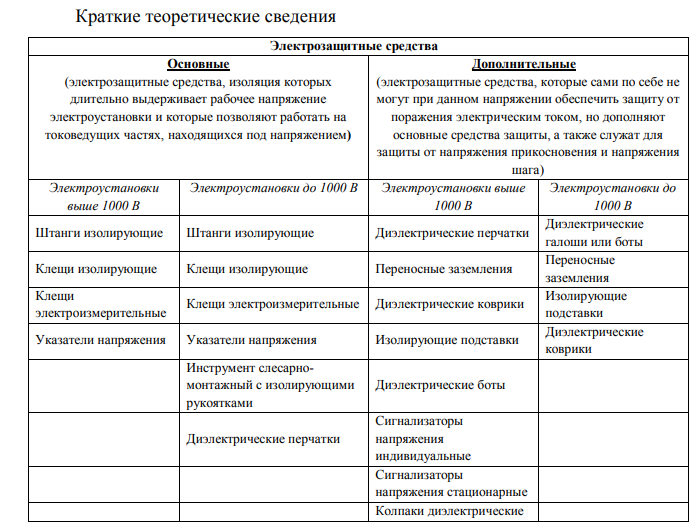

Кроме того, в электроустановках могут быть основные или дополнительные (вспомогательные) средства защиты. Первые из них имеют изоляцию, которая обеспечивает возможность действий под напряжением в течение длительного времени.

Вторые не могут полностью обеспечить безопасность для данного напряжения. Они дополняют основные СЗ и, кроме того, предохраняют от воздействия тока при прикосновении человека к токоведущим частям или попадании его под шаговое напряжение.

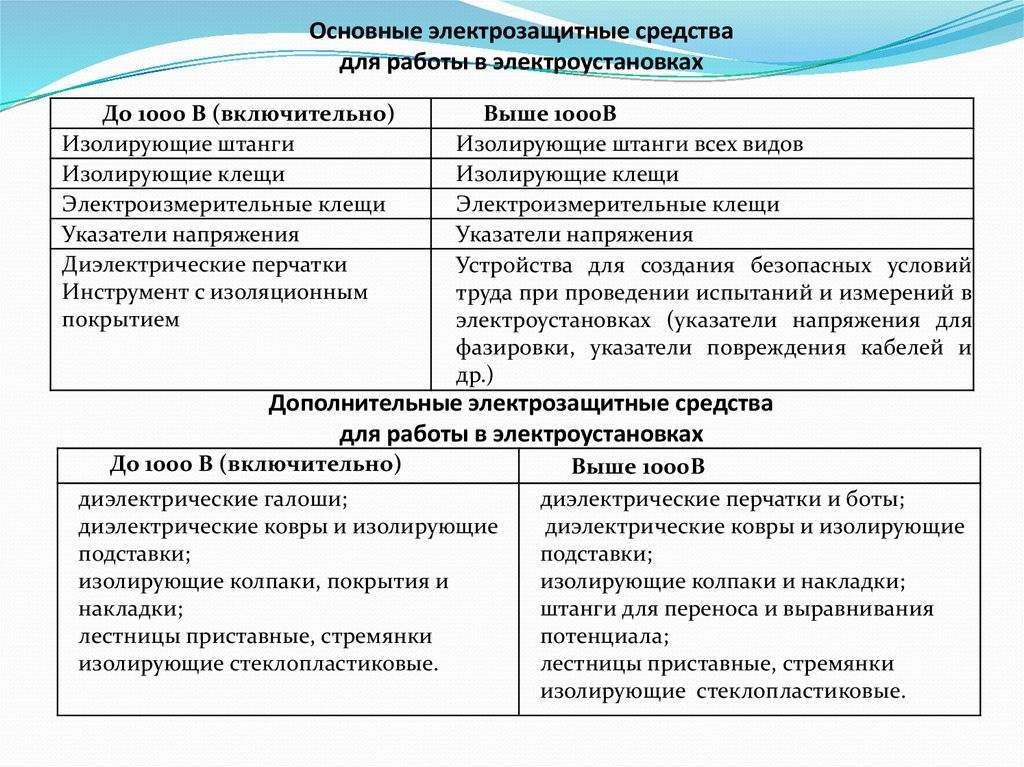

К основным средствам в сетях выше 1000 В относятся:

• изолирующие штанги и клещи;
• указатели напряжения;
• приборы для обеспечения безопасности при испытаниях в сети (измерительные клещи, приборы прокола кабеля).

К дополнительным средствам в электросетях выше 1000 В относят:

• перчатки и боты;
• ковры и подставки диэлектрические;
• штанги для выравнивания потенциала;
• лестницы и стремянки изолирующие.

К основным индивидуальным средствам защиты в электроустановках до 1000 В относят:

• изолирующие штанги и клещи;
• указатели напряжения;
• измерительные клещи;
• ручной инструмент с изоляцией;
• перчатки диэлектрические.

К дополнительным средствам в электросетях до 1000 В относят:

• галоши, ковры и подставки диэлектрические;
• накидки;
• лестницы и стремянки изолирующие.

Для предотвращения воздействия на персонал электрических полей с высокой напряженностью применяются специальные экранирующие костюмы. В качестве СИЗ для защиты различных органов и частей тела (головы, органов дыхания, рук, глаз) используются защитные каски, противогазы, рукавицы, очки. Для предотвращения падения применяются страховочные пояса, а для защиты от электродуги – специальные костюмы.

Изолирующие клещи

В соответствии с требованиями по электробезопасности, работы, связанные с заменой такого оборудования как предохранители или изолирующие накладки, должны проводиться при помощи изолирующих клещей.

Данное приспособление имеет хорошие показатели защиты и может применяться при высоком напряжении до 35 кВ.

Само устройство разделяется на три части:

• рукоятка;
• изолирующая часть;
• рабочая часть.

Если рабочая часть клещей сделана из металла, то она, как правило, не должна быть очень большой, так как меньшие размеры помогают избежать несанкционированных прикосновений к токоведущим частям, что может привести к короткому замыканию. Размеры изолирующей части данного приспособления не нормируются. Исключением являются те клещи, которые используются в установках свыше 1 кВ, так как их размер прямо пропорционален напряжению.

Изолирующие клещи предназначены для замены предохранителей, снятия и установки изолирующих накладок и т. п. действий в электроустановках

Стоит отметить, что согласно требованиям безопасности, данное электрозащитное средство можно эксплуатировать исключительно в сухую погоду. Для использования изолирующих клещей внутри здания ограничений нет.

Эксплуатировать данный инструмент нужно вместе с диэлектрическими перчатками, а при проведении демонтажа предохранителя рабочий должен иметь при себе специальные защитные очки. Как и любое другое средство для защиты от поражения током, диэлектрические клещи должны проходить своевременные испытания на пригодность для эксплуатации.

Согласно требованиям ПУЭ, данное электрозащитное средство должно проверятся один раз в 2 года.

Проверка средств индивидуальной защиты в электроустановках

На проверенных изделиях проставляются штампы, устанавливающие сроки применения. Если по результатам испытания проверка не была пройдена, штамп перечеркивают краской. Результаты проверок вносятся в журналы.

Хранение средств индивидуальной защиты в электроустановках возможно только в условиях их надежного предохранения от повреждений, попадания грязи и влаги. Вместе с инструментами их не хранят. Также нельзя допускать попадания на СИЗ различных химических веществ. При перевозках СИЗ должны находиться в чехлах, ящиках или сумках. Выдачу защитных средств обязательно фиксируют в личной карточке учета выдачи СИЗ работника.

Основные электрозащитные средства до 1000 В

Основные изолирующие защитные средства от напряжения во многом повторяют дополнительные орудия защиты свыше 1000 (В). Основные электрозащитные средства до 1000 (В) включают:

1. Изолирующие штанги. Позволяют избежать поражения электрическим током.
2. Диэлектрические перчатки бесшовные. Защищают руки электрика от поражения.
3. Клещи с изоляцией и электроизмерительные клещи. Они необходимы для безопасной работы с приборами. Второй вариант клещей помогает определить напряжение. Если электрик пользуется клещами, то он должен быть оснащен перчатками и очками.
4. Указатели низкого напряжения.
5. Ручной инструмент с изоляцией. Он необходим для различных работ. К ним относят слесарный инструмент, на рукоятках которого есть изоляция. При этом толщина изоляции зависит от типа выполняемой задачи.

Требования

К ручному изолированному инструменту

нструмент включает следующие элементы:

• отвертки;
• пассатижи;
• плоскогубцы;
• кусачки;
• ключи;
• ножи монтерские.

ИТакой инструмент может быть выполнен в двух вариантах:

• из проводящего материала, полностью или частично покрытого изоляционным материалом;
• из изоляционного материала с металлическими вставками.

Приобретаемый инструмент необходимо проверить на соответствие таким требованиям:

• изолирующий слой должен быть не снимаемым и выполнен из прочного влагостойкого материала;
• изоляция стержня отверток должна оканчиваться не ближе 10 мм от конца ее жала;
• у плоскогубцев, кусачек и пассатижи на рукоятках должны быть упоры не менее 5-10 мм;
• у монтерских ножей изолирующая ручка должна быть не менее 10 см. Со стороны рабочей части ножа должен быть упор не менее 5 мм.

К диэлектрическим перчаткам

Перчатки могут быть бесшовные, со швом, трехпалые и пятипалые. Длина их должна быть около 350 мм, размер должен позволять надевать перчатки на тканевые рукавицы, а ширина – натягивать их на рукава одежды.

При приобретении перчаток необходимо проверить их на отсутствие механических повреждений и загрязнений, а также на наличие проколов.

К защитной обуви

К специальной обуви относятся боты и галоши. Галоши используются при работе в сетях до 1000 В, а боты – в любых сетях. Защитная обувь должна состоять из резинового верха, рифленой подошвы и подкладки из текстиля. Боты должны быть высотой не менее 160 мм, а, кроме того, у них должны быть отвороты.

Основные приспособления

Основными являются средства, у которых изоляция продолжительное время может выдерживать напряжение электрической установки, а также те приспособления, которые дают возможность касаться токоведущих элементов. Они испытываются под напряжением с учетом соответствующей электроустановки, в которой используются.

К основным приспособлениям для работы с напряжением более 1000 вольт относят: измерительные клещи, штанги, изолирующие средства (площадки, стремянки, тросы, тяги). Основными защитными приспособлениями в установках до 1000 вольт являются штанги, изолирующие клещи, перчатки, слесарный инструмент с изолирующими ручками и указатели напряжения.

Материалы, которые впитывают влагу (например, древесина), обязаны покрываться влагоустойчивым составом и иметь поверхность без царапин, отслоений и расколов.

Печальная статистика

По статистике, от поражения электротоком ежегодно погибают до 30 000 человек. Чаще всего причинами электротравм является незнание механизма физиологического воздействия электротока на человеческий организм, нарушение действующих правил и инструкций по ОТ и неприменение СИЗ.

Последствия от возможного поражения постоянным электротоком могут быть разными — от достаточно легких до очень печальных, например:

• судорожное сокращение мышц без потери соз­нания;
• судорожное сокращение мышц с потерей соз­нания, но с сохранившимся дыханием и работой сердца;
• потеря сознания и нарушение сердечной дея­тельности или дыхания (либо того и другого вместе);
• клиническая смерть, то есть отсутствие дыха­ния и кровообращения.

На то, каким будет исход электроудара, влияют следующие составляющие:

• продолжительность прохождения электротока сквозь тело человека;
• частота и вид тока;
• физиологические особенности человека;
• сопротивляемость воздействию напряжения;
• величина напряжения.

Каждый работодатель должен приложить все усилия, чтобы устранить причины электротравматизма на предприятии. Прежде всего этому способствует обучение персонала, обслуживающего электроустановки и использование необходимых СИЗ. Кстати, средства индивидуальной защиты при работе в электроустановках наниматель должен предоставлять работникам совершенно бесплатно.

Средства защиты от электрических полей

При работе в электроустановках возможно поражение не только током, но и электрическим полем. Действие электрического поля не так пагубно отражается на здоровье человека, как удар током. Тем не менее, длительное пребывание в электрическом поле негативно сказывается на нервной системе человека. Рассмотрим второй вид защиты при работе в электроустановках от электрического поля.

1. Для электрика необходимо предоставить индивидуальный комплект. Который, защищает от поля при работах в открытом распределительном устройстве и на потенциале воздушной линии электропередачи. В него входит костюм и дополнительная комплектация
2. Экранирующие устройства. Они предотвращают влияние электрического поля на человека. Они необходимы для ремонта и обслуживания электрооборудования.
3. На территории должны быть предупредительные знаки и плакаты. Они имеют различные функции. Некоторые информируют, некоторые предупреждают о безопасности.
4. Переносное заземление. Используют для обеспечения безопасности электрика.

Что это такое, назначение и виды СИЗ

СИЗ – Средства индивидуальной защиты, необходимые для предохранения рабочих от внешних неблагоприятных условий, в которых они могут оказаться в зависимости от трудовых обязанностей.

СИЗ для электриков – специальные устройства и приспособления для защиты от вредного воздействия электрического тока.

Под общей категорией «электрики», мы подразумеваем вообще всех работников, занятых обслуживанием и ремонтом электроустановок и электрический сетей (энергетиков, электромонтеров, электромехаников, электрослесарей).

СИЗ для электриков принято делить на Основные и Вспомогательные.

Основные необходимы для проведения работ на оборудование и сетях под напряжением. Главное требование к ним – хорошие изоляционные характеристики, позволяющие выдерживать длительное воздействие высокого напряжения.

Дополнительные СИЗ – сами по себе не могут защитить от длительного воздействия напряжения и используются совместно с основными. Они способны предотвратить от поражения электротоком при случайном, кратковременном касание токоведущих элементов, а также от воздействия шагового напряжения.

В свою очередь основные и дополнительные средства выделяют в две группы

• СИЗ, позволяющие выполнять электромонтажные работы или ремонт, обслуживание оборудования при напряжении, не превышающем 1000 В.
• Индивидуальные защитные средства для работы на высоковольтных установках или сетях при напряжении более 1 000 В.

Примеры основных средств:

• Указатели напряжения
• Изолирующие штанги
• Изолированный инструмент
• Электроизмерительные клещи
• Диэлектрические перчатки
• Переносные заземления
• Изолирующие устройства
• Экранирующие комплекты

Примеры дополнительных средств:

• Диэлектрические сапоги или галоши
• Изолирующие накладки и подставки
• Коврики диэлектрические
• Диэлектрические колпаки
• Сигнализаторы напряжения

По принципу действия СИЗ делятся на

• изолирующие – предохраняют от поражения током при непосредственном контакте с деталями электрооборудования и энергосетями под напряжением, а также к этой категории относятся и средства, обеспечивающие изоляцию от земли (диэлектрические обувь и коврики).
• ограждающие – необходимы для предотвращения контакта с частями электрооборудования, которые могут находиться под напряжением. К таким СИЗ можно отнести страховочные пояса, когти, барьеры, устанавливаемые в местах выполнения работ.

Вернуться к содержанию

Коллективные средства защиты применяются постоянно, в процессе эксплуатации оборудования

Представляют собой комплекс технических решений и организационных мероприятий, обеспечивающих защиту обслуживающего персонала при повседневной эксплуатации объекта.

К техническим способам защиты относятся

• Защитная земля, зануление, используемые в комплексе с автоматическим отключением электросетей при возникновении нештатной (опасной) ситуации;
• Изоляция проводников и частей установки, по которым протекает электрический ток. Разделение сетей (физическое и электрическое).
• Установка ограждений на расстояниях, исключающих возможность прикосновения к токоведущим частям.
• Сигнализация: звуковая и световая. Изменение характера сигнала при возникновении опасности должно идентифицироваться сотрудниками при любых условиях (отсутствие освещения, задымление, и пр.)
• Установка предупреждающих знаков в местах, где наличие потенциальной угрозы не может быть определено без обозначений.

К организационным мероприятиям относятся

• Определение ответственных лиц, которые руководят всеми работами на электроустановках (персональная ответственность).
• Утверждение порядка проведения работ, перечня мероприятий, выполняемых согласно наряду.
• Документальное оформление сроков, начала и окончания работ, а также перерывов.
• Постоянное наблюдение за проведением работ уполномоченным лицом.
• Предварительная подготовка рабочих мест, оснащение необходимым инструментом, предметами индивидуальной защиты.
• Подготовка персонала: обучение, прием зачетов на знание техники безопасности, медицинский контроль.

Коллективные защитные приспособления в электрических установках не являются гарантией безопасности каждого сотрудника. Однако без этих мер, правильно организовать работы невозможно. Требования выполняются при работе в электрических установках до 1000 В, и выше 1000 В.

Все способы защиты на объектах выполняются в комплексе. Только сочетание коллективных организационных и технически мер, в сочетании с применением индивидуальной защиты, делают работы действительно безопасными.

ДИЭЛЕКТРИЧЕСКИЕ ПЕРЧАТКИ. НАЗНАЧЕНИЕ И ТРЕБОВАНИЯ К НИМ

6.2. В электроустановках разрешается использовать только перчатки с маркировкой по
защитным свойствам марки Эн., где Эн — это защита от эл/тока напряжением до 1000В.

6.3. Длина перчатки должна быть не менее 350 мм. Размер перчаток должен позволять одевать
под них шерстяные или хлопчатобумажные перчатки для защиты рук от воздействия
пониженных температур, при обслуживании открытых устройств в холодную погоду. Ширина
по нижнему краю перчаток должна позволять натягивать их на рукава верхней одежды.
Перчатки могут быть пятипалыми или двупалыми.

ПРАВИЛА ПОЛЬЗОВАНИЯ ДИЭЛЕКТРИЧЕСКИМИ ПЕРЧАТКАМИ

6.7. Перед применением перчаток следует проверить наличие проколов путем скручивания их
в сторону пальцев.

6.8. При работе в перчатках их края нельзя подворачивать. Для защиты от механических
повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки
или рукавицы.

6.9. Перчатки, находящиеся в эксплуатации, следует периодически (по местным условиям)
дезинфицировать содовым или мыльным раствором.

6.10. Один раз в 6 месяцев перчатки необходимо испытывать повышенным напряжением 6
кВ в течении 1 мин. Ток через перчатку при этом не должен превышать 6 мА.

ДИЭЛЕКТРИЧЕСКИЕ РЕЗИНОВЫЕ БОТЫ И ГАЛОШИ

1.1 .Специальная диэлектрическая обувь (клеевые галоши, резиновые или формовые боты, в т.ч. боты в тропическом исполнении) является дополнительным электрозащитным средством при работе в закрытых, а при отсутствии осадков — в открытых электроустановках. Кроме того, диэлектрические боты и галоши защищают работающих от шагового напряжения.

1.2. Обувь применяют: галоши — при напряжении до 1000 В. боты — при всех напряжениях.

1.3. Диэлектрическая обувь должна отличаться по цвету от остальной резиновой обуви.

1.4. Галоши и боты состоят из резинового верха, резиновой рифленой подошвы, текстильной подкладки и внутренних усилительных деталей. Боты должны иметь отвороты. Формовые боты могут выпускаться бесподкладочными. Высота должна быть не менее 160мм.

2. ПРАВИЛА ПОЛЬЗОВАНИЯ ДИЭЛЕКТРИЧЕСКОЙ ОБУВЬЮ И ЕЕ ИСПЫТАНИЯ

2.1. Перед применением галоши и боты должны быть осмотрены с целью обнаружения
дефектов (отслоения облицовочных деталей, не затяжки подкладки ног. расхождения концов
подкладки, посторонних жестких включений, выступания серы), наличия штампа и даты
испытания.

2.2. Диэлектрические галоши испытывают напряжением 3.5 кВ. а боты -напряжением 15 кВ в
течение 1 мин. Испытание проводится один раз в 6 месяцев.

РЕЗИНОВЫЕ ДИЭЛЕКТРИЧЕСКИЕ КОВРЫ И ИЗОЛИРУЮЩИЕ ПОДСТАВКИ

1.1. Резиновые диэлектрические ковры и изолирующие подставки применяются в качестве дополнительных электрозащитных средств в электроустановках до 1000 В. Ковры применяются в закрытых электроустановках всех напряжений, кроме особо сырых помещений, и в открытых электроустановках в сухую погоду.
Подставки применяются в сырых и подверженных загрязнению помещениях.

1.2. Ковры изготовляют следующих размеров.’ длиной от 500 до 1000мм, шириной от 500 до 1200 мм, толщиной 6±1 мм.

1.3. Ковры должны иметь рифленую лицевую поверхность и быть одноцветными.
Рекомендуется применять ковры размером не менее 50×100 см.

1.4. Изолирующая подставка состоит из настила, укрепленного на опорных изоляторах
высотой не менее 70мм.

1.5. Настил подставки размером не менее 500×500 мм следует изготавливать из деревянных
планок без сучков и косослоя, выструганных из хорошо просушенного дерева. Зазоры между
планками не должны превышать 30мм. Сплошные настилы затрудняют проверку изоляторов.

1.6. Изолирующие подставки должны быть прочными и устойчивыми. Для невозможности
опрокидывания изолирующей подставки, края настилок не должны выступать за опорную
поверхность изоляторов.

2.ПРАВИЛА ПОЛЬЗОВАНИЯ КОВРАМИ И ПОДСТАВКАМИ.

2.1. После хранения при отрицательной температуре ковры перед употреблением должны быть
выдержаны в упакованном виде при температуре 20±5 градусов по Цельсию не менее 24 часа.

2.2. Ковры и изолирующие подставки перед применением должны быть очищены от загрязнений,
высушены и осмотрены на отсутствие дефектов.

3. ИСПЫТАНИЯ КОВРОВ И ПОДСТИЛОК.

3.1. В эксплуатации ковры и подставки не испытывают. Их отбраковывают при осмотрах. Ковры следует очищать от загрязнения и осматривать не реже 1 раза в 6 месяцев. При обнаружении дефектов в виде проколов, надрывов, трещин и т.п. их следует заменить новым. Подставки осматривают 1 раз в 3 года на отсутствии нарушений целостности опорных изоляторов, изломов, ослабления связи между отдельными частями настила. При обнаружении указанных дефектов их бракуют. А после устранения дефектов испытывают по нормам приемо-сдаточных испытаний.

Средства защиты от электрических полей повышенной напряженности, коллективные и индивидуальные

При работах, проводимых на ВЛ и в ОРУ напряжением 330 кВ и выше при напряженности электрического поля до 5 кВ/м, время пребывания в рабочей зоне без средств защиты не ограничивается. При значении напряженности от 5 до 25 кВ/м ограничивается по государственному стандарту, а при значении напряженности выше 25 кВ/м не допускается.

К защитным средствам от электрических полей повышенной напряженности относятся экранирующие комплекты, используемые при рабочих операциях на воздушных линиях электропередач (ВЛ) или на уровне земли в распредустройствах типа ОРУ. По способу обустройства такая защита подразделяется на следующие виды:

• съёмные экранирующие устройства (устанавливаются на машинах и механизмах);
• стационарные, переносные и передвижные экранирующие устройства;
• индивидуальные экранирующие комплекты.

Среди описываемых изделий выделим экранирующие комплекты индивидуального назначения, выполненные в виде одеваемого на человека защитного снаряжения. Экранирующие системы коллективного пользования предназначаются для защиты целой группы людей. Они выполняются из токопроводящего материала и подсоединяются к заземленным объектам (к защитному контуру).

Общие правила использование защитных средств

1. Все приспособления должны проходить осмотр и испытания.
2. Если прибор имеет загрязнения, или хоть немного поврежден, срок эксплуатации пришел к концу, повреждена изоляция, то его использование запрещено. Так как во время выполнения задачи человек может пострадать от электричества. Такие приборы выводят из эксплуатации.
3. Все приборы должны быть сухими. Для ремонта на улице, в условиях сырой погоды, существуют иные методы защиты.
4. Все инструменты должны быть чистыми. Это в первую очередь касается перчаток и галош.
5. Каждый инструмент и приспособление защиты рассчитывают для работы под разным напряжением. Этот класс указывают на корпусе инструмента.

Ответственность за инвентарь и его своевременную выдачу несет начальник цеха и мастер участка.

Каждый электрик должен быть оснащен инвентарем электрозащиты в зависимости от типа выполняемой работы

Обратите внимание, что все инструменты должны пройти осмотр до начала работы и под напряжением. Перед каждой работой проверяют исправность инструментов

Каковы общие правила пользования защитными средствами?

Пользоваться изолирующими защитными средствами нужно согласно их прямому назначению в электроустановках напряжением не выше, на которое они рассчитаны.

Основные электрозащитные средства рассчитаны на применение их в закрытых или открытых распределительных устройствах и на воздушных линиях электропередачи только в сухую погоду.

Использование их на открытом воздухе и в сырую погоду (во время дождя, снега, тумана, измороси) запрещается.

В открытых распределительных устройствах в сырую погоду можно применять изолирующие средства специальной конструкции для работы в таких условиях.

Изготовление, испытание и пользование такими защитными средствами должны производиться в соответствии с ГОСТами, техническими условиями и инструкциями.

Перед каждым применением защитного средства персонал обязан:

• проверить исправность и отсутствие внешних повреждений, очистить и обтереть от пыли; резиновые перчатки проверить на отсутствие проколов;
• проверить по штампу, для какого напряжения допустимо применение данного средства и не истек ли срок периодического его испытания.

Пользоваться защитными средствами, срок испытания которых истек, запрещается, так как они считаются непригодными.

Дополнительные электрозащитные средства выше 1000 В

Кроме основного инвентаря для полноценного и безопасного труда электрика необходима дополнительная защита. К дополнительным средствам электрозащиты свыше 1000 (В) относят:

1. Диэлектрические перчатки, галоши, коврики, щит или подставка, колпак и накладки. Перчатки защищают руки работника от воздействия тока. в электроустановках применяют диэлектрические галоши, чтоб обезопасить работника от тока, который может, проходит в основании. Коврик выполняет ту же функцию, что и галоши. Особо актуальны, если пол влажный. Подставка необходима при работе свыше 1000 (В). Они защищают от действия тока, если он есть в основании. Колпаки диэлектрические и накладки – это СИЗ, которые применяются во избежание короткого замыкания.
2. Штанги для выравнивания потенциала. Применяют для переноса напряжения.
3. Лестницы, изготовленные из стеклопластика. Они безопасны, так как по них не проходит ток.
