Требования к освещению спортивных залов

Общие правила освещения спортивных площадок

В помещениях, предназначенных для командных видов спорта, все источники света необходимо защитить специальными решетками
На игровой спортивной площадке системы освещения крепятся на стену, под потолком, так как привычная лампа накаливания не способна обеспечить равномерное распределение света.
Такие виды спорта, как хоккей, керлинг, футбол предполагают, что игроки на протяжении длительного времени должны концентрировать свое внимание на поверхности пола. В помещениях, предназначенных для таких видов спорта, допускается установка потолочных светильников

Беговые и велосипедные дорожки, трамплины и другие спортивные трассы должны быть оснащены боковым светом, направленным по ходу движения спортсмена.
Для обеспечения многофункционального спортивного помещения чаще всего используются системы светового зонирования. В этом случае кардио-зона и зона силовых нагрузок в тренажерном зале освещаются по-разному, в соответствии с прописанными нормами. Для тренировочного зала рекомендуется использовать настраиваемые системы освещения, в которых допускается возможность изменять направленность и силу светового потока

Неважно, идет ли речь о небольшом фитнес-клубе или об огромном спортивном комплексе. От чрезвычайных ситуаций никто, к сожалению, не застрахован, поэтому необходимо тщательно продумать аварийное освещение при незапланированном отключении света

В том случае, если в спортзале могут одновременно поместиться более ста человек, должно быть обеспечено аварийное освещение от генератора.

В случае эвакуации освещены должны быть пути проводов и ступени лестниц (не менее 0,5 люкса). При экстренном отключении света в зону максимального риска травматизации попадают спортивные трассы (велосипедные и лыжные треки, посадочные пути для парашютного спорта и пр.). В случае аварии такие трассы должны быть обеспечены освещением мощностью не менее 5 люксов. Особые правила предъявляются к спортзалам, в которых предусмотрены трибуны для зрителей (УП-2 ПЭУ).

Залы второй группы

К залам второй группы относится достаточно много помещений, но мы в нашей статье рассмотрим их освещение на примере наиболее показательного. Освещение торгового зала — это целый комплекс мероприятий, который включает в себя не только подбор светильников, схем освещения, выделения определенных зон, но и цветовое оформление стен, подбор цветовой температуры освещения и многое, многое другое. Об основных правилах подбора правильного освещения мы и поговорим в нашей статье.

Нормы освещения залов магазинов

• Прежде всего, остановимся на требованиях по питанию электрической сети. Согласно СНиП торговый зал должен иметь общее освещение, а светильники должны располагаться преимущественно вдоль проходов. Кроме того, магазин должен иметь отдельную линию питания светильников над кассами, как на видео.
• Если площадь торгового зала превышает отметку в 180м2, то он должен дополнительно оснащаться эвакуационным освещением. Оно должно давать достаточную освещенность для безлопастного выхода человека из зала, а также включать в себя указатели «Выход» над всеми точками эвакуации из торгового зала. Дополнительно эти выходы можно указывать стрелками.

План освещения торговых залов

• Кроме того, над кассами обязательно должно быть аварийное освещение. Его цель обеспечить достаточную видимость для сохранения денежных средств во время перебоев с электроснабжением. Его вполне можно создать и своими руками из уже существующей сети за счет применения специальных аварийных светильников с встроенными элементами питания.
• Это все касается искусственного освещения, но помимо него каждый торговый зал должен иметь естественное освещение. Согласно нормам СНиП, КЕО в торговых залах должно быть 2. Но тут есть маленькая деталь. Допускается снижать этот норматив от 60 до 30% при совмещенном освещении.

Торговые залы по вечерам выглядят как выставки

• В дальнейшем мы будем рассматривать преимущественно общую подсветку, как основное освещение торговых залов. И начнем наш разговор с норм освещенности. Они зависят от типа товаров представленного в данном зале.
• Так, для залов с продовольственной продукцией нормой является освещенность не ниже 400лк. Для залов с посудой, игрушками, спортивными товарами, мебелью, канцелярскими принадлежностями эта норма в два раза ниже и составляет всего 200лк. Для залов с одеждой, парфюмерией, радиоэлектроникой и тому подобным норма составляет 300лк. Эта же норма действует для демонстрационных залов.

Показатель дискомфорта освещения

Кроме количества света предъявляются определенные требования и к его качеству. И начать тут стоит с показателя дискомфорта.
Он является производной от яркости отдельного светильника, угла падения света и его влияния на общем фоне. Для торговых залов этот критерий должен составлять не более 40, а для залов с канцелярией, игрушками и тому подобным не более 60.

Графики расчета цилиндрической освещенности

Еще одним важным критерием является так называемая цилиндрическая освещенность. Она учитывает насколько объемным является ваше освещение.

И тут в силу вступает интерьер освещения зала. Ведь добиться объемной подсветки можно только за счет отраженного света или дополнительного бокового источника света.

Качество цилиндрической освещенности

Для торговых залов данный норматив составляет 100лк. И, опять-таки, для залов с канцелярией и тому подобным он может быть снижен до 75лк.

Коэффициент пульсации освещения

Еще одним важным показателем является коэффициент пульсации. Он нормирует, как сильно будет мерцать освещение. Для современных систем  со светодиодами данный параметр не так страшен, так как качественные LED лампы способны обеспечить показания данного параметра близкого к нулю.

Температура света

Инструкция предъявляет требования и к температуре света. Обычно для торговых залов рекомендуют применять свет с температурой выше 4000К. Его называю холодным белым. Но есть и исключения. Например, для хлебобулочных изделий лучше применить тёплый свет с температурой около 2500К.

Индекс цветопередачи

Последним в нашем списке, но не по значению следует указать индекс цветопередачи. Этот показатель указывает насколько красочно и натурально освещение может передать естественные цвета

Это очень важно для мясной, рыбной, текстильной и другой продукции. Вообще нормой является индекс 80, но современное LED-освещение способно обеспечить индекс цветопередачи близкий к 100, что является максимумом.

Последствия несоблюдения норм

Если не уделять внимания качеству света, может возникнуть множество проблем. Любые нарушения при активных занятиях спортом могут привести к таким последствиям:

Повышается травматизм, так как человек не может точно оценить расстояние до какого-либо объекта или до соседнего человека

Важно, чтобы освещение было максимально приближено к естественному.
При превышении нормативов по мерцанию глаза устают намного сильнее, особенно при занятии активными видами спорта с быстро движущимся шариком или мячом.
Если освещенность низкая, ухудшается результативность спортсменов, а также создается не самая комфортная обстановка, в которой люди быстрее устают.. Освещение спортивных залов должно соответствовать ряду норм и учитывать вид спорта, которым будут заниматься в помещении

Важно выбрать оптимальный тип ламп и использовать ударопрочные светильники с подходящими характеристиками

Освещение спортивных залов должно соответствовать ряду норм и учитывать вид спорта, которым будут заниматься в помещении

Важно выбрать оптимальный тип ламп и использовать ударопрочные светильники с подходящими характеристиками

В завершении тематическое видео.

Выбор светильников

Чтобы снизить слепящий эффект излучения, организаторы устанавливают устройства с оптической системой ограничения светового потока:

• решетки;
• затемненные рассеиватели;
• жалюзи;
• линзы.

Угол раскрытия луча – так называется угол, в котором излучатель дает свет оптимальной мощности. В спортивных залах часто монтируются светильники с углом раскрытия в 120 градусов.

Светильники для спортзалов оборудованы специальным кожухом. Это каркасная решетка, установленная на прибор. Ее задача – защитить лампы от случайной неприятности вроде попадания мяча, а также выполнять роль дополнительного рассеивателя в организованной оптической системе.

Освещение в классных комнатах и кабинетах

Самым важным помещением в школе является классные комнаты или кабинеты. В них дети проводят большую часть образовательного времени, получая новые знания по самым разнообразным наукам. Здесь для школьника определено его постоянное рабочее место. При этом для рабочего места каждого отдельного ученика нормы и требования по СанПин и СНиП существуют одни и те же, что позволяет создать оптимальный уровень освещенности на всей площади освещаемого помещения. В результате этого повышается успеваемость, как отдельного школьника, так и всего класса в целом.



Освещение класса

Классные комнаты и кабинеты должны выполнять следующие требования и нормы:

• освещаться теплым светом. Причем это требование более актуально для классов начальной школы;
• расположение осветительных приборов должно выбираться на основании геометрии помещения, угла рассеивания света и уровня яркости;
• равномерное освещение помещения;
• для освещения можно использовать светодиодное или люминесцентное освещение;
• отношение наименьшей освещённости в классах не должно превышать 0,5. Минимальной степени освещенности составляет 150 люкс. При этом максимальный уровень подсветки в классах должен находиться на уровне 750 люкс.

При этом особое внимание здесь нужно уделить школьной доске. Это связано с тем, что работа школьника в классе предполагает выход его к доске

Для комфортного пребывания школьника возле доски здесь должны быть соблюдены следующие требования:

• полное исключение слепящего эффекта;
• создание светового потока, который позволяет комфортно и удобно обозревать текст и графики с любой точки класса;
• независимости осветительных приборов от других типов электроприборов;
• экономичность светильников;
• минимальный уровень создаваемого осветительными приборами шума.

Освещение возле доски

Зачастую в классах в качестве осветительных приборов используют продолговатые люминесцентные светильники. Но в последнее время все большую популярность в данном вопросе завоевывают светодиодные светильники. Но они стоят несколько дороже люминесцентных. Поэтому последние так быстро и не вытесняются с рынка осветительной продукции.

Какие имеются требования к освещению

У спортивных сооружений имеются собственные требования к уровню организованной освещенности, которые обаятельно следует учитывать при сдаче объектов в эксплуатацию. При этом нужно помнить, что каждый отдельный тип спортивных сооружений (футбольные поля, детские площадки и т.д.) имеют свои специфические требования к подсветке, обусловленные своим предназначением и габаритами.

Освещение футбольных полей

Несмотря на наличие огромного числа видов спорта, для которых нужны помещения с подсветкой, где нормы и ГОСТ будут различны, существует ряд параметров, которым должна отвечать система освещенности сооружений, вне зависимости от специфики спортивных состязаний. К таким общим параметрам относятся:

• неравномерное освещение по вертикали и горизонтали всей территории: футбольных полей, уличных площадок, крытых кортов и т.д.;
• ограничение пульсации освещенности и возникновения слепящего эффекта;
• требования к цветопередаче источников света.

Эти три параметра обязательно должны учитываться при создании освещения в любом спортивном сооружении, включая уличные площадки.

Нормы освещенности спортивных залов

Освещение для спортивных залов должно решать следующие задачи:

• снизить риск травматизации спортсменов;
• создать рабочую обстановку;
• требуется также предусмотреть организацию аварийного освещения и подсветку путей эвакуации из зала;
• зонирование;
• формирование положительных впечатлений у участников соревнований и тренировочных занятий, а также у посетителей.

Уровень освещенности тренировочных залов и спортплощадок определяет СНиП. Единица измерения уровня освещенности – люкс, или Лк. Люкс равен 1 единице светового потока, приходящейся на 1 квадратный метр площади прострaнcтва. Поток света измеряется в Лм.

Нормируется именно освещение, падающее на пол:

Вид спорта	Люминисцентное освещение	Лампы накаливания
Легкая и тяжелая атлетика, бег на коньках	150 Лк
Школьный спортзал	200 Лк	150 Лк
Бокс, фехтование, гимнастика, борьба, плавание	200 Лк
Фигурное катание, хоккей	300 Лк
Спортивные игры	300 Лк падает на поверхность пола, 150 Лк на расстоянии до 2 м от пола.
Настольный теннис	400 Лк

Нормы освещенности в зависимости от типа спортивного сооружения:

• свыше 50 Лк для закрытого сооружения;
• более 10% от нормы освещения, установленной по виду спорта – сооружение открытого типа для досуга граждан (футбольное поле, дворовая площадка);
• более трети от установленной нормы – для освещения открытых сооружений, предназначенных для тренировок или массовых спортивных мероприятий.

Еще несколько обязательных требований к освещению в спортивном зале:

• допустимый коэффициент пульсации – 10%;
• цветовая температура – приблизительно 4000 по Кельвину;
• большие прострaнcтва освещаются прожекторами, которые устанавливаются под углом к полу от 27%.

Во время спортивных игр, к залам обязательно применяется дополнительное требование. Искусственный свет должен равномерно и с двух сторон освещать прострaнcтво спортивной площадки на расстоянии 2 метров от уровня пола.

Каждая закрытая спортивная площадка должна быть оборудована крупными окнами

Проникновение естественного дневного света в помещение спортивного назначения очень важно для человеческого самочувствия

Коэффициент света – это отношение прострaнcтва, занятого окнами, к полу. В спортзале он не должен быть меньше одной шестой.

Дополнительные требования к световому оформлению помещений дошкольных сооружений

Все оконные проемы детского садика обязаны быть оснащены:

регулируемыми солнцезащитными устройствами по типу жалюзи;
тканевыми шторами

Что важно — светлых тонов, сочетающихся со светлым оформлением помещения и мебели. Они должны размещаться в простенках тогда, когда в них нет необходимости.. Кроме этого на показатели освещенности способны оказывать значащее влияние краски и материалы, применяемые для внутренней отделки

Так, матовые поверхности способны создать определенный коэффициент отражения. При том, этот коэффициент будет различным для разных поверхностей:

Кроме этого на показатели освещенности способны оказывать значащее влияние краски и материалы, применяемые для внутренней отделки. Так, матовые поверхности способны создать определенный коэффициент отражения. При том, этот коэффициент будет различным для разных поверхностей:

• для потолка он будет в диапазоне 0,7 — 0,8;
• для пола — 0,3 — 0,5;
• для стен — 0,5 — 0,6.

Внутренняя отделка групп в садике

Чтобы добиться требуемой отражающей способности поверхностей внутри помещений детского сада, необходимо оперировать правильными цветами:

• для мебели (например, парты, столы, а также шкафы) следует выбирать цвета натурального дерева или отдавать предпочтение светло-зеленым оттенкам;
• для стен в учебных помещениях подойдут такие оттенки и цвета, как голубой, розовый, зеленый, бежевый и желтый;
• для дверей и оконных рам следует выбирать светлые тона. Лучшим решением будет белый цвет.
• классные доски и другие поверхности, предназначенные для обучающих целей, должны иметь темно-коричневый или темно-зеленый цвет.

При такой цветовой гамме в любом помещении дошкольного заведения можно будет качественно организовать учебный процесс и добиться приемлемой подсветки всех комнат.

Освещение актового и спортивного зала

Важное место в создании качественной подсветки в школе занимает освещение спортзала. Здесь дети занимаются физическими упражнениями, поэтому важно создать для спортзала максимально безопасные условия нахождения детей во время занятий физкультурой

Освещение школьного спортзала

И главную роль в этом играет освещение. Большую часть световой нагрузки ложиться в этом помещении на искусственную подсветку, поскольку окна в спортзалах располагаются зачастую под потолком и защищены решетками для защиты стекол от механических повреждений.
Для освещения спортзала используют люминесцентные светильники, которые располагаются вдоль двух длинных стен.

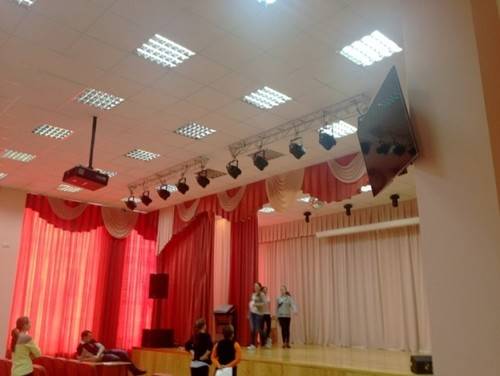

Освещение в актовом зале

Иногда, если люминесцентные светильники создают недостаточный уровень освещенности, то в таких помещениях используют прожекторы. Их размещают в углах спортивных залов. Такой же принцип подсветки применяется и для актовых залов. Но здесь возможно качественное естественное освещение через большие оконные проемы.
Освещение данных помещений является наиболее сложным в плане организации, поскольку они имеют свою узкую специализацию. Для каждого зала здесь существуют свои нормы и требования, указанные в СНиП и СанПин.

Почему выбирают светодиоды

Светодиодные лампочки в спортивных залах уже практически вытеснили остальные источники света по нескольким причинам:

• они создают световой поток высокой мощности, потребляя при этом значительно меньшее количество электроэнергии;
• позволяют создавать полноценное общее освещение;
• имеют продолжительный период службы. Срок их эксплуатации составляет более 10 лет;

Варианты светодиодных лампочек

возможность установить практически в любые осветительные установки;
полная экологичность и безопасность использования. Светодиодные лампочки в своем составе не содержат, в отличие от тех же люминесцентных источников света, ядовитые вещества

Это очень важно для спортзалов, где даже светильники, защищенные решеткой, не всегда выдерживают механические повреждения спортивным инвентарем.

К минусам такой продукции стоит отнести лишь высокую стоимость. Но обычна цена led-светильников окупается за первый год.

О чем говорится в регламентирующей документации

Из выше сказанного видно, что организацией наружного освещения на территории школы должен заниматься профессионал, который ориентируется во всех нормах и правилах, а также сможет учесть все нюансы такого типа подсветки. Все они прописаны в СНиП и СанПин. Ниже приведена таблица с указанием норм освещённости по СНиП для различных уличных объектов, которые могут быть размещены как на территории школы, так и в других местах (например, дворы).

Нормы освещенности по СНиП

Согласно СНиП и другим регулирующим норму освещенности документам, освещение школьной территории должно отвечать четким требованиям. К ним можно отнести следующие моменты:

• равномерное освещение всего периметра школы. Такой световой поток позволит школьников, а также работников комфортно передвигаться по всей территории школы к любым элементам ее инфраструктуры в темное время суток;
• соблюдение нормы, которые прописаны в СНиП в соответствующих разделах;
• соответствия осветительных приборов требованиям СНиП и ГОСТа;
• соответствие источников света нормам СНиП;
• соблюдение расстояния межу наружными светильниками для создания ими общего и равномерного светового потока.

В СНиП указано, что норма уровня освещенности для территории, находящейся вблизи школьных учреждений находиться в диапазоне от 10 до 40 люкс.

Такого уровня вполне достаточно для того, чтобы создать функциональное утилитарное или декоративное освещение. Кроме этого стоит знать, что в зависимости от типа освещения (утилитарное или декоративное), в регламентирующей документации прописаны разные требования.

Источники света, используемые для подсветки школьной территории

Лампы ДНАТ

Сегодня школьные учреждения муниципального плана обычно финансируются из бюджета, который ограничен в средствах, а также за счет родителей. Поэтому оптимальным видом осветительных приборов в данной ситуации будут торшерные или консольные светильники, в которых источниками света будут выступать лампы ДНАТ типа ЖТУ или ЖКУ.

Преимущества этих источников света заключаются в следующих моментах:

• доступная стоимость лампочек;
• достаточная экономичность в плане потребления электроэнергии;
• световой поток таких источников света светится приятным желтым светом.

Также отличным вариантом в данной ситуации будут лампы ДРЛ. Они должны использоваться в осветительных приборах РТУ И РКУ.

Лампы ДРЛ

Такие источники света являются самыми дешевыми, но при этом имеют непродолжительный период службы, а также меньшим световым потоком, если сравнивать их с лампочками ДНАТ.
Самым лучшим вариантов, которые позволит сэкономить на электропитании, а также покупки новых лампочек, являются светодиодные лампочки и светильники.
Светодиодные лампочки характеризуются следующими преимуществами:

• длительный период службы;
• самое низкое потребление электроэнергии;
• качественный по своим техническим характеристикам световой поток.

Светодиодные лампочки

Здесь имеется один существенный минус – светодиодная (led) продукция достаточно дорогая. Но ее покупка окупится достаточно быстро и будет заметна на коммунальных счетах, пришедших за потребление электроэнергии.

Разновидности подходящих осветительных приборов

Для освещения спортзалов зачастую используют лампы трех видов:

1. Светильники с лампами накаливания РСП. Мощность варьируется от 200 до 750 Вт. Из-за крайне высокого потребления электроэнергии сегодня эксплуатируются реже остальных. Обязательно дополняются защитными решетками, поскольку характеризуются исключительной хрупкостью.
2. Светодиодные осветительные установки набирают популярность и постепенно заменяют лампы накаливания РСП. Источником света в таких приборах являются светодиоды. К преимуществам можно отнести низкое энергопотребление, стойкость к механическим воздействиям, вибрациям и высокий уровень светового потока. Светодиоды сами по себе считаются современными источниками света, поэтому подходят для спортзалов. Так же, как и в случае с лампами накаливания, дополнительно оснащаются защитными решетками.
3. Энергосберегающие приборы – еще один экономичный вариант, пришедший на смену лампам накаливания. «Экономки» уступают светодиодам сразу по нескольким параметрам, но все равно существенно превосходят РСП-светильники. Необходима защитная решетка.

Обратите внимание на современные спортивные залы. При средней площади и посещаемости в них чаще используют подвесные светильники на светодиодах и энергосберегающих источниках света с углом раскрытия не ниже 120˚

Независимо от выбора в пользу того или иного варианта освещение должно создавать рассеянный свет, равномерно падающий на каждый сантиметр пола. Применение направленного света приводит к появлению блескости, игры светотеней и неравномерной яркости

Очень важно учитывать данный факт при построении комбинированной подсветки с зональным делением

Преимущества светодиодного освещения

Светодиодные источники света используются для освещения помещений любого предназначения — жилые помещения, промышленные здания и даже спортивные сооружения.

Основными причинами популярности этих изделий являются:

• минимальное потребление электрической энергии;
• продолжительная эксплуатации — более долговечные по сравнению с энергосберегающими, галогенными и лампами накаливания;
• высокий уровень светового потока;
• не формируют слепящего эффекта, низкая пульсация;
• наличие рассеивателей, которыми можно дополнить конструкцию и сфокусировать поток на определенных участках спортивной площадки.

Поскольку многие спортивные мероприятия требуют светового потока не менее 500 лк, при использовании других осветительных приборов (не на основе светодиодов) будет расходоваться большое количество электроэнергии.

Качественное освещение напрямую влияет на то, насколько комфортным и приятным будет времяпровождение на спортивных площадках. Это касается как самих спортсменов, так и зрителей на трибунах. Наличие малейших дефектов приведет к снижению результатов и повысит вероятность травмирования. Более предпочтительной на фоне всех остальных источников света является светодиодная продукция.
