Отопление на отработанном масле своими руками: варианты организации

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

https://youtube.com/watch?v=mRoodjKB34o

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.
Котлы на отработке российского производства «Геккон»
Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Галерея изображений

Фото из

Отопительный прибор из подручных средств

Модель самоделки с турбонаддувом

Подключение модуля к обычной буржуйке

Миниатюрная печка для приготовления кофе

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.

Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Разновидности котлов на отработке

Масляный котел представляет собой агрегат, в основе работы которого предусмотрен переход энергии сгорания топлива в полезную энергию, необходимую для обогрева помещения. Отработку перед использованием необходимо очистить механическим путем. Такие отопительные агрегаты применяются в местах, где нет возможности установить центральное отопление.

Масло после отработанного ресурса само по себе горит не так эффективно. Для увеличения полезной энергии горения было разработано два способа:

Первый способ подразумевает горение масла в самой емкости. При этом пары топлива при испарении поднимаются по трубе с отверстиями рассчитанного диаметра, куда воздух подается естественным путем. Выше располагается перегородка, которая снижает скорость движения паров, а также обеспечивает полное сгорание без выделения вредных веществ. Такой способ не может обеспечить безопасную работу из-за открытого горения масла в баке.
При втором способе конструкции котла на отработке используют специальную горелку, куда под давлением насосом подается топливо. Поток увлекает за собой воздух, при этом насыщая пары масла, тем самым улучшая полезное горение. Этот метод более безопасный.

Выделяют два вида котлов на отработанном масле:

с водяным контуром
без водяного контура

С водяным контуром

Температура при этом может увеличиться за считанные минуты, чего не могут себе позволить промышленные электрические приборы. Для автоматической подачи воды на входе в резервуар с водой устанавливается насос.

Также, на камеру догорания паров масляного топлива в некоторых случаях устанавливают змеевик с водой. Подачу воды осуществляет циркуляционный насос. В таких котлах используют дополнительные системы очистки и фильтрации. Рекомендуется, в целях безопасности, ставить оборудование в отдельных нежилых помещениях. Двухконтурный котел на отработанном масле позволит значительно увеличить полезную площадь обогрева помещения. Появляется возможность установки теплового пола в жилой части дома.

Без водяного контура

Для помещений, где возможность установки водяного отопления исключена применяют обычные бытовые печи. Принцип работы устройства помогает экономить топливо при полном сгорании масла. Такое оборудование работает практически без дыма. Для повышения безопасности иногда котлы оборудуют системами очистки продуктов сжигания топлива. Основным плюсом считается то, что они занимают мало места и не требуют особых условий эксплуатации. Также имеется возможность дополнить их водяным контуром и местом для разогрева и приготовления еды.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

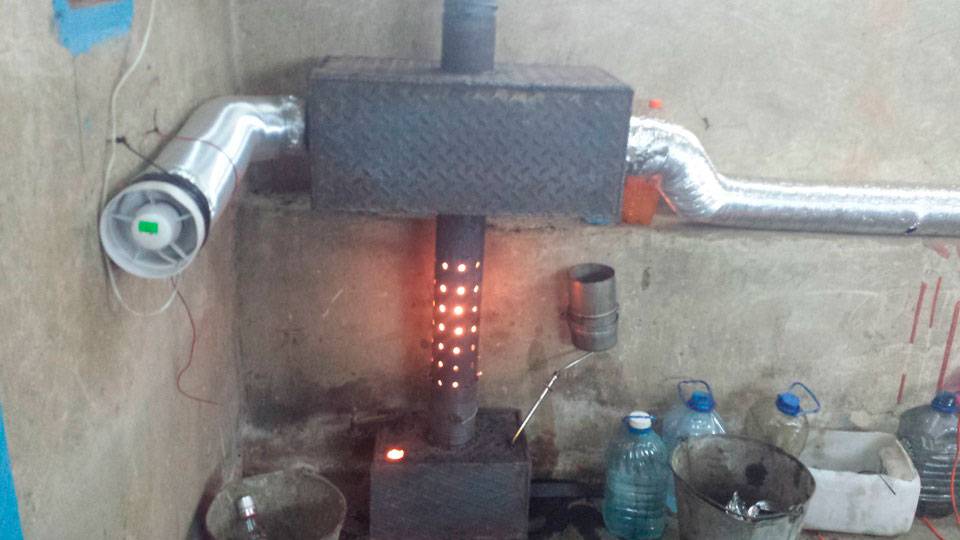

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Для понимания нужности или ненужности самодельного котла на отработанном масле, стоит указать основные преимущества и недостатки таких аппаратов.

К достоинствам такой техники относятся:

Относительно невысокая стоимость. Если даже нанять сторонних людей для конструирования системы, все равно котел на отработанном масле своими руками обойдется дешевле заводского.
Аппарат всеяден ко всем типам отработки, а если нужно, то может потреблять и солярку.
Конструкцию можно совершенствовать, добавляя к ней разнообразные приспособления.
Выгорающее масло не оставляет после себя много золы, поэтому очистка котла не займет много времени.
Правильно собранное оборудование, на котором установлена автоматика, не нуждается в постоянном присутствии человека. Необходимо лишь регулярно заправлять бак и проводить очистку системы.

Минус котла — медленное реагирование на перекрытие подачи воздуха в топку, поскольку процесс горения прекращается не тут же, а спустя определенное время. В это время тепловой носитель по-прежнему нагревается. После того, как пламя потухло, понадобиться вновь его разжигать, причем делать это придется вручную, если для этой цели не имеется специального устройства.

Котел можно слегка модернизировать, придав ему способность работать «вхолостую». В этом случае воздух поступает в камеру в ограниченном количестве. В результате, будет поддерживаться маленький огонь в тот момент, когда интенсивное пламя не нужно. При необходимости усиливается подача воздуха и процесс горения становится более мощным.

Еще один недостаток котлов на отработанном масле — такие машины гораздо грязнее своих конкурентов, потребляющих иные виды топлива. Это неизбежный результат использования масла в процессе получения тепла. Также работу аппарата сопровождают неприятный запах, исходящий от топлива. И, наконец, для нормального функционирования оборудования понадобиться организовать процесс очистки масла от всевозможных примесей механического характера (например, стружки). Если этого не сделать, агрегат рано или поздно засорится и выйдет из строя.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Где применять и как доработать

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Зато их широко применяют для прогрева технических и производственных площадей. Автомобилисты именно их используют в гаражах, огородники – в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.

Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

моторные масла и смазочные средства, используемые в различных видах транспорта;
индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

представляет опасность для здоровья, если продукт сгорает не полностью;
большие габариты дымохода — 5 м в длину;
сложность поджига;
плазменная чаша и дымоход быстро засоряются;
работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
твердые отходы с отработкой;
растворители;
продукты, которые не подлежат такой же переработке, как отработка;
нефтетопливо природного происхождения из разлива;
другие неиспользованные нефтепродукты.
