Составление схемы отопления
Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.
Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.
Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.
Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления
Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.
При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя
Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.
Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.
При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры
Трубопроводы бывают:
- полимерные;
- стальные;
- медные.
Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.
Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.
Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии
Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается.
При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура
Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.
Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.
Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам
Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.
Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода
При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.
Паровое отопление в доме из бруса
Принцип парового отопления, заключается в циркуляции горячей воды по замкнутой системе, состоящей из котла, расширительного бачка и полипропиленовых труб. Из курса физики известно, что горячая вода, имеет меньший удельный вес, за счёт этого, она поднимается по трубам. В процессе прохождения системы, она остывает, становится тяжелее и двигается вниз. Для улучшения циркуляции, рекомендуется в систему, врезать циркуляционный насос. В качестве теплоносителя, лучше использовать специальную незамерзающую жидкость. В случае заморозки системы отопления, в различных нештатных ситуациях, с трубами ни чего не случиться. При использование обычной воды, она может превратиться в лёд и повредить систему.
Достоинства парового отопления
- С помощью его, можно протопить, практически любое по площади жилище.
- Котёл находится в отдельном помещение. В доме нет сажи и грязи
- Возможность регулировать температуру
- КПД многих котлов, достаточно высокое, более экономичное использование
- Можно использовать твёрдое топливо с высоким КПД, например каменный уголь
- Некоторые модели котлов, можно перевести на газ или выбрать электрический котёл, правда он не экономичен
- Возможность выбрать двухконтурный котёл на отопление и горячее водоснабжение
- Одной закладки хватает на 16-20 часов
Недостатки
- Сложный дорогой монтаж
- Дорогие котлы, необходимо техническое обслуживание
- Необходимо котельное помещение
- Зависимость от электричества. Без электричества, не будет работать циркуляционный насос.
Кроме того, не стоит забывать, что тепло от парового обогрева может негативно влиять на древесину, из которой построено жилище. Если помещение протапливается нерегулярно, то в составляющих может замерзнуть вода. В случае возникновения каких-либо неполадок не всегда можно их исправить оперативно
Газовый конвектор Hosseven HP-8
Фото: https://beru.ru
В центре данного прибора расположено жаропрочное стекло, позволяющее наблюдать за пламенем, что делает конвектор похожим на камин. Газовый конвектор оборудован автоматическим поджигом и имеет газ-контроль, что делает его использование удобным и безопасным. Он не высушивает воздух, быстро прогревая его с минимальными потерями. КПД конвектора составляет 89%. Если не знаете, какие конвекторы лучше для дома, то присмотритесь к этой фирме.
Газовый конвектор Hosseven HP-8
Достоинства:
- оригинальный дизайн
- автоподжиг
- газ-контроль
- термостат с большим диапазоном регулировки
- в комплекте идет телескопический газоотвод
Разновидности отопительных систем
Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.
Преимущества и недостатки естественной циркуляции
Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.
Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.
Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления
В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.
Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.
При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя
Отличительные черты насосных систем
Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.
Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.
При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры
Это интересно: Тепловизор для строительства — как делать обследование тепловизором дома
Виды обогрева деревянных домов
Чтобы в доме из сруба летом было прохладно, а зимой тепло и уютно, важно правильно выбрать варианты отопления, базирующиеся на современных отопительных системах
Электроотопление
Обогрев деревянного дома посредством электрического отопления гарантирует жильцам легкость управления приборами и отсутствие вредных выхлопов. Кроме того, нет необходимости в строительстве отдельной котельной и дымохода.
Электросистема практически не имеет недостатков, но на нее могут повлиять внешние факторы в виде постоянно повышающейся стоимости ресурса и несовершенной работы электросетей с частыми перепадами напряжения. Чтобы обезопасить себя от подобных проблем, можно запастись генератором, но в этом случае вопрос с экономией становится спорным.
Если используется водяное электроотопление, то риск заключается в теплоносителе, который при некорректной эксплуатации оборудования может вытекать или замерзать.
Электрическое отопление обеспечивается за счет:
- обогревателей (навесных, напольных, встроенных – типа теплых полов);
- радиаторов, оснащенных индивидуальными обогревательными элементами;
- радиаторной схемы отопления, «сердцем» которой считается нагревательный электрокотел.
Газовое отопление
Газовое отопление в деревянном доме – легкий в обслуживании и достаточно эффективный метод, обеспечивающий высокий КПД, но одновременно с этим требующий повышенного внимания к технике безопасности. Особенно это касается деревянных сооружений, в которых планируется установить газовый котел.
Кроме того, далеко не ко всем загородным населенным пунктам подведен газ, что тоже является проблемой, которую можно решить, установив на участке специальный контейнер для хранения завозимого газа – газгольдер или закупая баллоны, но это значительно увеличит затраты.
Твердотопливное
Твердотопливное оборудование считается оптимальным вариантом для отопления тех домов, которые лишены доступа к газопроводу и где наблюдается сомнительная работа электросетей.
Такой обогрев является эффективным и менее затратным, чем электрический агрегат, а также привлекает невысокой ценой оборудования и возможностью монтажа всех элементов своими руками. В современных моделях твердотопливных котлов предусмотрены узлы и детали, совершенствующие их эффективность: например, автомат для дозированной подачи угля в котел.
Для нормального функционирования агрегата необходимо устанавливать его на цокольном этаже или в специально построенной котельной.
Сырьем для отопления котла такого вида является уголь, торф, дрова, опилки или пеллеты. При работе устройство очень нагревается, что повышает риск возникновения пожара
С целью обеспечения безопасности важно, чтобы котельная была облицована негорючим материалом. Кроме того, необходимо позаботиться о помещении, предназначенном для хранения сырья
Печное
Печное отопление в деревянном доме обеспечивает тепло и уют. Чаще всего применяют печи типа «шведки», сочетающие в себе не только функции теплоотдачи, но и оснащенные варочной поверхностью и духовкой. При желании такую печь дополняют камином и устраивают у ее стены спальные места.
Недостаток печного обогрева в вероятности отравления продуктами горения или воспламенения. Кроме того, печь сможет прогреть дровами или углем дом квадратурой не более 100 кв. м.
Жидкотопливное
Котлы, работающие на жидком топливе, также пользуются особой популярностью в тех районах, где другие варианты отопления невозможны.
В качестве основного сырья используют дизтопливо (солярку). Преимуществом этого вида отопления считается низкая стоимость сырья, а главным недостатком – возможность отравления угарным газом, возникновение пожаров при несоблюдении техники безопасности и необходимость оборудования специальных помещений.
Инфракрасное
Учитывая трудности с популярными системами отопления, была разработана инновационная и рациональная схема обогрева на основе инфракрасного излучения.
Принцип работы этого оборудования заключается в работе обогревательных элементов, излучающих тепловую энергию на поверхности деревянного дома (мебель, стены, потолки, полы), которые при нагревании отдают тепло в воздух. При этом теплый воздух поднимается и смешивается с холодным, что позволяет избежать перегрева и экономит до 70% энергии.
Иногда используют комбинированные виды отопления, когда применяют несколько видов одновременно. Это может быть обогрев электрическим котлом, функции которого в случае отключения электроэнергии начинает выполнять твердотопливный агрегат.
Печное отопление в деревянном доме
С давних времён, люди используют печи, для отопления своего жилища. Такой метод обогрева, рассчитан на обогрев помещения в котором размещен сам источник тепла.Несомненным плюсом печей, является то, что для их работы, можно использовать различные типы топлива, именно поэтому, они популярны во многих странах мира на протяжении многих веков.
Однако многие заблуждаются, думая, что с помощью одной лишь печки можно отопить все здание. Такой принцип применим лишь к постройкам малой площади. Необходимо, учитывать мощность печи и соотносить её с отапливаемой площадью. Поэтому такое отопление, подойдёт лишь к одноэтажным домам и небольшим постройкам с мансардой.
Рассмотрим недостатки печей
- Малый коэффициент полезного действия, не экономичные
- Приходится постоянно подкидывать топливо
- Нельзя использовать высококалорийный каменный уголь
- При периодическом (непостоянном) протапливании на протяжении суток температура может кардинально меняться;
- Печные установки и камины занимают значительную площадь, которую можно было бы использовать для других полезных целей;
- Постоянное наличие загрязнений из-за используемого топлива;
- Повышенный риск возникновения пожара
Для больших зданий, печь, можно использовать, как резервный источник отопления. Наилучшее решений, для таких строений паровое отопление.
Прямой электрообогрев
Масляные радиаторы
Корпуса этих приборов состоят из нескольких секций с минеральным маслом — теплоносителем, которое нагревается от мощных ТЭНов до 200 градусов, поддерживая температуру радиатора не выше 100 градусов.
Масляные радиаторы способны обогреть любое жилое помещение, при работе не «выжигают» кислород, но их используют только в крайних случаях из-за высокого потребления электрических мощностей.
Конвекторы
У этих приборов нагретый электрическим током ТЭН напрямую греет воздух без промежуточного теплоносителя. Поэтому у них выше теплоотдача, экономичность, но одновременно выжигается часть кислорода из воздуха, контактирующего с раскаленным металлом нагревателя.
При радиаторном и конвекторном способе холодный воздух снизу помещения после нагрева устремляется вверх и собирается у потолка, а оттуда распределяется по всему объему комнаты.
Поэтому при достижении вверху помещения температуры +22°С, около пола воздух прогрется до +17°С, что вполне допустимо, но не совсем комфортно.
В конвекторах применяются термодатчики с автоматическими системами регулирования температуры, которые позволяют значительно экономить затраты электроэнергии.
Внимание! Расположенный ниже окна конвектор защищает комнату от проникновения холодного воздуха через щели с улицы, предотвращая сквозняки
Использование энергии солнца
Если вы проживаете в солнечном регионе России, то для вас отличным решением станут солнечные батареи, которые будут вырабатывать тепло и подогревать воду большую часть года. Ежемесячно выплачивать коммунальные счета не придется, а тепло будет браться «из воздуха». Это подходит для владельцев дачных участков, которые используются только периодически, например, для высаживания культур на приусадебной территории и для летнего отдыха в уютном загородном домике. Потребителям, которые устанавливают подобные системы, не страшны отключения электроэнергии. Вы можете использовать и фотоэлектрические панели, которые применяются в роли дополнительного источника электропитания. Если возникнут перебои с электричеством, то энергии подобных устройств окажется достаточно для того, чтобы в течение нескольких часов поддерживать работу котлов и обогревателей, а также смотреть телевизор и заряжать телефон.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
Критерии выбора теплового генератора
На рынке представлен просто огромный выбор — отечественные так и зарубежные производители предлагают широкое разнообразие моделей. Из такого ассортимента покупатель с любым уровнем дохода сможет подобрать что-то для себя.
Чтобы не прогадать с покупкой котла необходимо проверить, какой тип топлива наиболее доступен в регионе
Также немаловажно правильно рассчитать мощность оборудования
Достоинства газовых агрегатов
Подавляющее большинство хозяев деревянных домов останавливается именно на газовом оборудовании.
Популярность настенных и напольных газовых котлов обуславливается тем, что такое топливо во многих странах является одним из самых дешевых. К тому же с его помощью можно организовать полностью автономную и не нуждающуюся в обслуживании систему отопления.
Перечень плюсов газовых котлов необходимо дополнить:
- Высоким КПД. Даже маломощный аппарат вырабатывает большее количество тепла, нежели его аналоги, работающие на других типах топлива.
- Простотой эксплуатации. Не нужно ломать голову, где будет храниться топливо. При этом пользоваться таким оборудованием легко — достаточно настроить его только один раз.
- Долговечностью. Качественный газовый агрегат прослужит как минимум 15 лет.
Главным недостатком является необходимость получения специального разрешения на его установку. Все остальные минусы полностью нивелируются достоинствами.
Дизельная составляющая в системе
Оборудование, работающее на дизеле, в последние несколько лет набирает все большую популярность. Прежде всего, жидкотопливные котлы дешевы в обслуживании и просты в монтаже.
При этом не нужно организовывать сложную конструкцию дымохода — многие модели работают на светлом печном топливе. Единственное, что потребуется, — это организовать вывод трубы в виде сэндвича. В ней есть специальная турбина, выталкивающая воздух.
Если было принято решение установить дизельный котел, то нужно понимать, что такой способ отопления обойдется дорого. Ведь КПД этого оборудования варьируется от 75 до 85%, что является довольно низким показателем.
Также агрегат, работающий на дизеле, нуждается в постоянном контроле. Если его оставить хотя бы на неделю, то это приведет к появлению проблем. Ведь из-за невысокого качества топлива оборудование может остановиться. Как результат, вода в трубах замерзнет и порвет их.
Котел на твердом топливе
Эта разновидность оборудования пользуется такой же популярностью, как и газовая. Большой спрос обуславливается экономичностью и экологичностью твердотопливного котла. Ведь подобное устройство — это самый дешевый в эксплуатации прибор. При этом он сжигает возобновляемое топливо и отличается высокой энергоэффективностью.
На рынке предлагается внушительный выбор твердотопливных котлов. Экономия в этом вопросе не всегда оправдана — решив купить самую дешевую модель, нужно быть готовым к появлению сажи, копоти и смириться с необходимостью проведения частой чистки.
Электрический генератор тепла
Оборудование, использующее в своей работе ток, — это единственное решение для тех регионов, где не проложены централизованные системы коммуникации. Чаще всего оно используется в качестве дополнительного варианта.
Сегодня производители предлагают широкий ассортимент электрокотлов. На рынке представлены модели мощностью от 6 до 30 кВт. Такой широкий спектр производительности позволяет заказать прибор для деревянного дома любых размеров.
Достоинства оборудования:
- небольшие габариты;
- безопасность эксплуатации;
- полная автономность;
- дешевизна;
- КПД, приближающийся к 100%.
Но учитывайте, что электроэнергия — это самый дорогой энергоноситель. Поэтому, даже несмотря на низкую стоимость агрегата, эксплуатация такой системы обойдется дорого.
Правила расчета мощности
Чтобы определиться с оптимальной производительностью котла, совсем необязательно обращаться за помощью к специалисту. Для этого нужно лишь определить величину тепловых потерь. Зная это значение, его необходимо умножить на площадь дома и полученное число будет являться искомой мощностью.
Если постройка никоим образом не утеплена, то для обогрева одного метра квадратного потребуется от 130 до 200 Вт. Для зданий со старыми окнами и фасадом, который покрыт материалом, не пропускающим холод, оптимальным значением будет 90-120 Вт/м2.
Что касается домов с хорошей теплоизоляцией чердачных и подвальных перекрытий, пластиковыми стеклопакетами, утепленными дверными проемами, правильно устроенным воздухообменом, то для их обогрева будет достаточно 50- 80 Вт/м2.
Какие батареи лучше ставить в доме и на даче
В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.
Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.
Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.
Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.
Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине
Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года. Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома
Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.
Особенности монтажа отопительной системы.
– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:
Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:
ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.
Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.
Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.
Двухтрубная контурная система
. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.
Двухтрубная лучевая система отопления.
По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.
Основные правила эксплуатации после постройки
Первое, что надо сделать после окончания строительства в течение ближайшую пару месяцев – это покрасить дом. Краска не только улучшит экстерьер объекта, но и станет для древесины надежной защитой от внешних воздействий.
Несмотря на то, что клееный брус еще на стадии изготовления проходит специальную пропитку и обработку, лакокрасочное покрытие наружных элементов конструкции дома является обязательным.
Дальнейшая эксплуатация дома сводиться к соблюдению следующих правил:
- внутри дома необходимо постоянно поддерживать стабильный температурный режим в диапазоне 20-22С;
- поддержание внутри дома оптимального уровня влажности 45-65%;
- жилые постройки в холодное время нуждаются в постоянном обогреве (температура внутри дома не должна опускаться ниже отметки в +5 градусов Цельсия);
- проводить регулярную вентиляцию и проветривание внутри жилого объекта.
Что касается технологичности нового дома, то здесь необходимо усвоить одно важное правило – регламентные работы по обслуживанию построек из клееного бруса в период усадки проводятся не реже 2 раз в год
Выбор котла – важная веха планирования!
Если самым близким источником энергии является газ, тогда в зависимости от площади дома вам следует приобрести настенный или напольный котел. Эти котлы оборудованы встроенным насосом, а также специальной защитой. В том случае, если у вас нет дымохода, следует выбирать котел, в котором камера сгорания имеет закрытый тип. А для отвода воздуха в котле можно применить коаксиальную трубу. Этот метод позволит вам сэкономить деньги на обустройстве дымохода. Более того, настенный газовый котел обладает автоматикой. Если объем системы будет превышать 100 л, тогда рекомендуется смонтировать второй расширительный бак. В случае нагрева он также будет осуществлять компенсацию давления. Это позволит предотвратить повышение давления в котле при пропорциональном повышении температуры.

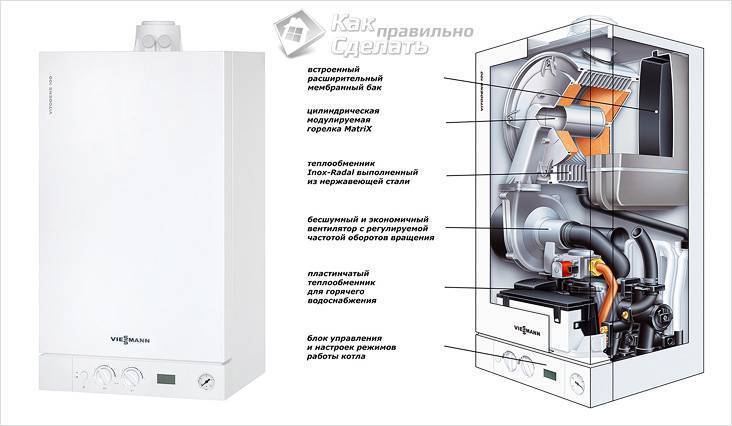

Устройство настенного двухконтурного газового котла
Если газ вам недоступен, тогда можно воспользоваться электричеством. В этом случае следует приобрести электрический котел с автоматикой. В нем уже встроен расширительный бак и насос. Чтобы предотвратить плохое влияние на котел скачков электроэнергии, рекомендуется дополнительно установить стабилизатор напряжения. Спроектировать практичную систему отопления вполне возможно и при помощи электрического котла.
Электрический котел
Существует и другой вариант отопления дома — котлы на твердом топливе. Для таких котлов необходимо создать особые условия рабочей системы. В некоторых случаях на выходе рабочая температура теплоносителя может составлять до 100° С, поэтому следует тщательно подобрать трубы. Например, можно применить пластиковые трубы. Но в этом случае требуется специальная развязка.
Твердотопливный котел длительного горения
Когда вы определились с видом котла, вам следует подобрать радиаторы и трубы для той или иной системы отопления деревянного дома. Исходя из того, что качество металлических труб за последние годы значительно ухудшилось, можно отдать свой выбор металлопластику или полипропилену. Что касается радиаторов, то их выбор напрямую зависит от того, какую теплоотдачу вы желали бы получить
Также следует уделить внимание и интерьеру. Некоторые виды радиаторов отлично подошли бы к общей идее всего дома
В деревянных домах подключение радиаторов будет осуществляться, скорее всего, нижним подключением, так как спрятать трубы в стене при верхнем подключении будет проблематично
Так, трубы будут проходить под полом, и выходить только возле радиатора
В деревянных домах подключение радиаторов будет осуществляться, скорее всего, нижним подключением, так как спрятать трубы в стене при верхнем подключении будет проблематично. Так, трубы будут проходить под полом, и выходить только возле радиатора
Важно правильно рассчитать количество секций в той или иной комнате. Как правило, расчет ведется исходя из следующего показателя: 1 секция на 1,5 кв
м
Когда вы подсчитали количество необходимых секций, а также самих радиаторов, вам остается спроектировать систему отопления
м. Когда вы подсчитали количество необходимых секций, а также самих радиаторов, вам остается спроектировать систему отопления.
