Обзор конструкций паяльных станций
Станции для пайки различаются по назначению, а также комплектации оборудования, входящего в их состав. Их классифицируют по основным параметрам.
Контактные станции
Подобные паяльные станции оборудуются паяльниками, которые взаимодействуют с расплавленными припоями. В их составе имеются сами паяльники со сменными жалами, а также блоки управления, поддерживающие заданный температурный режим.
Наиболее продвинутые конструкции автоматически включаются только в момент изменения положения паяльника в пространстве. Если его помещают на стойку, то питание отключается, нагрев прекращается.
Термовоздушные установки
Нагревать можно не только жало. Нагревается и поток воздуха, который используется для прогрева пространства. Они оснащены вентилятором (некоторые даже можно считать компрессорными) и нагревателем.
Подобный инструмент способен производить групповой монтаж и демонтаж. Сразу несколько контактов микросхемы припаиваются по всем точкам на плате. Аналогично при необходимости замены производится и демонтаж детали.
Наличие подобных инструментов позволяет эффективно использовать пространство при изготовлении компактных установок.
Инфракрасные приборы
У инструмента с кварцевым и керамическим нагревателями пайка выполняется бесконтактным способом. Сам инструмент используется только для нагревания области пайки. Жало не касается деталей и припоя.
ИК-излучатель расположен на удалении от зоны пайки. Он только прогревает ограниченную площадь в заданном месте.
Общие характеристики
Современная паяльная станция сочетает в своем составе несколько типов оборудования. Главное отличие от бытовых паяльников – это разогрев до заданных параметров. При необходимости легко изменить обрабатываемые пространства и величину нагрева.
Промышленные паяльные станции изготавливаются не только универсальными. Некоторые имеют узкое направление использования:
- для монтажа на удаленном расположении деталей;
- для демонтажа элементов;
- комбинированные устройства;
- ремонтные установки.
Наиболее развитые конструкции оснащены цифровыми регуляторами.
Аналоговые установки
Аналоговые паяльные станции оснащаются приборами с обратной связью. Их работа регулируется задаваемыми температурными интервалами. При получении сигнала, что достигнут предельный режим, происходит автоматическое отключение прибора.
Некоторые пользователи считают, что подобные устройства помогают выполнять быстрый и качественный монтаж электронных схем и установок.
Сборка пошагово на Arduino c ATmega
Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.
Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:
Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

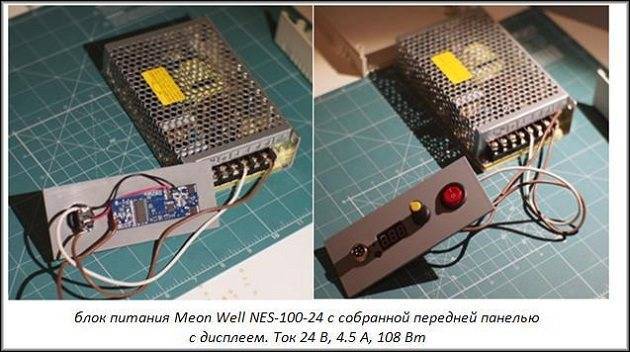

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.
Паяльник и фен продаются как комплектующие
Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…
Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.
Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.
Схема и платы
В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).
Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.
Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:

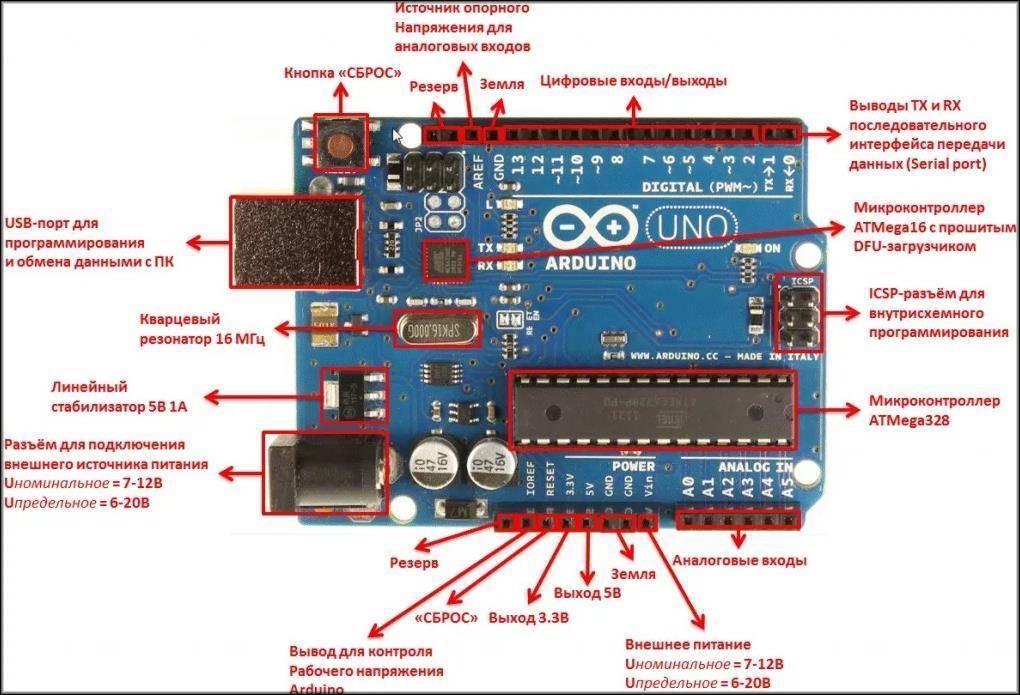

Прошивку микроконтроллера делали через Arduino UNO:
Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.
Простейшая установка от прикуривателя
Прикуриватель, который управляется 12 вольтами автомобильного аккумулятора, способен создавать температуры, позволяющие паять BGA-контроллеры и различные SMD.
Множество конструкторов считают, что такая станция дает кольцо нагрева (так называемое «колечко»), которое будет повторять проекцию нагревателя. Однако тест на бумаге показал абсолютно равномерный нагрев, без колец. Это означает, что доработка прикуривателя имеет смысл.
При тесте было видно, что цвет бумаги равномерно окрашивает лист от центра в сторону краев. Чистый инфракрасный прогрев плюс конвекция без каких-либо поддувов – и прикуриватель превращается в отличное паяльное устройство.
Паяльные станции из прикуривателя, по сравнению с паяльными термофенами, тихие, не дают никаких струй и отдач, пайка происходит спокойно. Десяти вольт переменного тока, которые подаются от подходящего трансформатора, оказывается вполне достаточно для того, чтобы на расстоянии 1-1,5 см снять с материнской платы 100-разъемный процессор.
Читать также: Металлический отрезной диск по металлу
Второй контакт спирали необходимо выводить в трубку корпуса и фиксировать высокотемпературным герметиком. При конструкции потребуется пайка латунью. Ее можно выполнить при помощи бензиновой горелки, полосы латуни и буры. Дистанция, при которой осуществляется спаивание, достигает максимально 1,5 см. Данная конструкция зарекомендовала себя очень хорошо.
Если придумать ручку, корпус и держатель, а это довольно несложно, учитывая корпус прикуривателя, то данное устройство будет в разы лучше, чем обычный паяльник китайского производства.
Паяльные станции на микроконтроллерах и микросхемах
Если говорить о готовых наборах и элементах, то самая популярная схема паяльной станции на микроконтроллере Atmega, программируемым аппаратно-программным средством Arduino.
Преимущество самостоятельной сборки очевидное. Заводская паяльная станция собирается на тех же микросхемах, стоит она 5–15 тыс. руб. и выше. Отдельно микросхемы: стоимость самого Arduino — 1 $, Atmega 8 — 3 $. Начинка для блоков питания или готовые экземпляры также не особо дорогие. Не возникнет проблем и с покупкой регуляторов, разъемов и пр. ФЭН и паяльник можно докупить отдельно и это будет намного дешевле. Затраты сделанных самостоятельно установок в разы ниже, а по своим техническим параметрам приборы идентичны заводским.
Все микроконтроллеры наподобие Атмега «умные» и обеспечивают управление, а среди прочего следующее:
- регулировку и стабилизацию температуры жала — базовые функции;
- переход в режим ожидания;
- программируемое отключение.
Есть сборки и на иных устройствах управления, например, на ATtinyl3, lm358. Однозначно, самодельная с феном цифровая паяльная станция на готовых программируемых микросхемах, а тем более на собранных самостоятельно, предполагает наличие опыта в электронике как минимум среднего уровня.
В роли корпуса для всех самоделок удобно использовать короб от компьютерного БП, а лучше пластмассовую распаячную коробку.
Как сделать своими руками термовоздушную паяльную станцию
Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:
- Потоком воздуха можно случайно сдуть маленькие детали.
- Поверхность прогревается неравномерно.
- Для разных случаев требуются дополнительные насадки.
Паяльный фен своими руками: универсальная схема
Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.
Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.
Универсальная паяльная станция с феном
Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.
Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха
Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.
Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена
Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.
Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.
Система управления паяльной станцией
Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.
Варианты подключения системы управления к термофену.
Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю
Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю
Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.
Сборка и настройка работы паяльной станции
Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.
А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью
Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.
Watch this video on YouTube
Простая паяльная станция с диммером
Рассмотрим самый простой вариант аналоговой паяльной станции без фена, только с паяльником. С работой справится пользователь с минимальными навыками.
Что потребуется:
- паяльники обычные с нихромовой нитью накаливания. Лучше взять с большой мощностью, например, на 60, 80 Вт, диапазон регулировки будет шире;
- розетка (внутренняя), подойдет старая советская на 5 А;
- диммер — устройство для регулировки напряжения, например, для настройки интенсивности света лампочек накаливания. Так как экономное диодное освещение распространенно, устройство может быть незатребованным среди бытового хлама, его можно и купить, стоит дешево. Диммер по своему типоразмеру, принципу монтажа похож на розетку, только сверху селектор регулировки;
- корпус: ДВП, лобзик, шурупы, силиконовый клей. Можно взять старый корпус компьютерного БП, распаячную коробку;
- шнур с вилкой к сети питания. Взять от сломанного любого прибора, приобрести разборную вилку и 2 или 3-жильный (с жилой заземления) провод.
Далее, иллюстрированные этапы сборки с объяснением.
Выпиливаем из ДСП и собираем корпус. Применяем силиконовый клей, шурупчики, снизу — болтики, эту часть делаем съемной. Отверстия: спереди под розетку, а точнее, под ее крепежный винт и провода, узел зафиксируем на поверхности, сверху — большое, под балласт диммера.
Внутри соединяем проводками диммер и розетку. Далее, присоединяем провод с вилкой для сети 220 В, выводим его из корпуса. При этом порядок проводков, полярность не имеет значения.
Устройство готово к работе, паяльник втыкаем в розетку базы, аппарат подключаем к сети. Установку можно использовать и так, но лучше сделать градуировку на диммере, чтобы четко определить, при каком положении будет перегрев или нужная температура.
Используем амперметр, нельзя его подключать параллельно — просто щупы к отверстиям подключенной розетки, — иначе он сгорит. Амперметр подсоединяется только последовательно нагрузке, то есть у нас паяльник должен быть включен в цепь. Поэтому берем еще одну разборную вилку с выведенными контактами, втыкаем ее в розетку станции.
При отключенной установке один вывод приматываем изолентой к зубчику вилки паяльника, второй — к одному из щупов амперметра. Подключаем станцию к сети. Ко второму зубчику вилки шнура паяльника касаемся другим щупом. Определяем величину тока, степень нагрева, делаем (ножом, надфилем, маркером и подобным) градуировку около селектора. Перед замерами на амперметре надо выставить параметр тока, соответствующий сети 220 В (переменный) и предельное его значение для имеющейся сети.
https://youtube.com/watch?v=kikttR3pFj0
Особенности и предназначение
Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.
По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.
Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.
Отличие паяльных фенов
Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:
- Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
- Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.
При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.
https://youtube.com/watch?v=3zE-HDdz2Xs
Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.
По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:
- Поток воздуха сдувает мелкие детали.
- Неравномерный прогрев поверхности.
- Изменение насадок для разного типа работ.
Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.
Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:
- Диаметр наконечника;
- Мощность;
- Производительность турбины;
- Максимальный температурный порог.
Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.
https://youtube.com/watch?v=KVvm4V3dIMg
Особенности конструкции термофена
С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.
При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:
- Корпус;
- Нагревательная часть;
- Устройство, посредством которого будет подаваться воздух;
- Держатель;
- Кнопка включения.
Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.
Способ №2. Бесконтактная паяльная станция
Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.
Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.
Принципиальная схема такой паяльной станции приведена на рисунке ниже:
Рис. 2: электрическая схема термофена
Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.
При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.
Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:
- Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.
Рис. 3: намотайте нагревательный элемент
- Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
- В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
- Установите полученную спираль на цилиндрический каркас из негорючего материала.

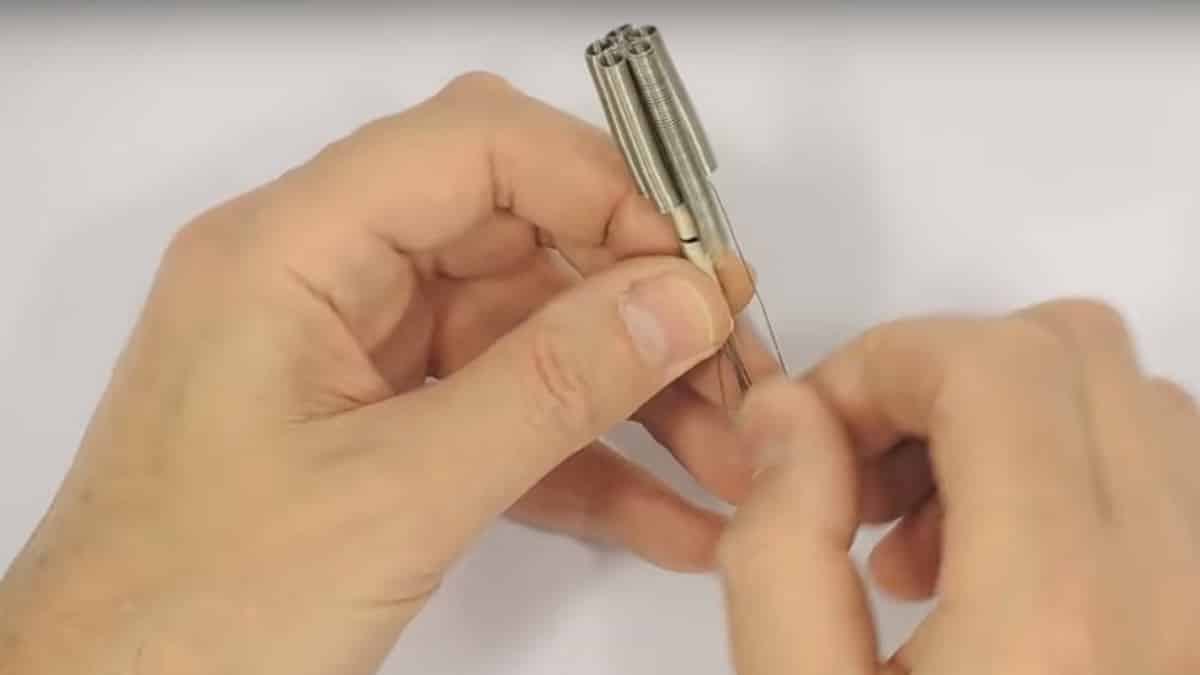

Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.
- Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
- Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.
Рис. 5. Наденьте шайбу
- Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.
Рис. 6: прикрутите сопло к стакану
- Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
- Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
- Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
- Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.
Рис. 7. соедините все элементы в корпусе
- Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.
Рис. 8. установите кулер
Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.
Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.
Рис. 9: паяльная станция готова
Сборка комплекта на жалах Hakko
Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.
Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.
Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.
На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.
В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.
Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:
Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.
БП можно создать и самостоятельно из следующего:
- понижающий советский трансформатор;
- готовая сборка с диодным мостом KBPC5019;
- сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
- три параллельно соединенных полевых транзистора IRF730;
- микросхема LM317;
- радиатор охлаждения, вентилятор, подключенный через свой диодный мост.
Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.
Сборка комплекта на жалах Hakko
Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.
Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.
Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.
На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.
В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.
Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:
Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.
БП можно создать и самостоятельно из следующего:
- понижающий советский трансформатор;
- готовая сборка с диодным мостом KBPC5019;
- сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
- три параллельно соединенных полевых транзистора IRF730;
- микросхема LM317;
- радиатор охлаждения, вентилятор, подключенный через свой диодный мост.
Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.
Основные различия между паяльными фенами
Перед выяснением того, как сделать в домашних условиях паяльное оборудование профессионального уровня, необходимо разобраться в том, какими различиями может обладать паяльная станция. Паяльник из фена своими руками сделать несложно. По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, среди которых основными являются:
- диаметр жала;
- мощность;
- производительность системы активного воздушного охлаждения;
- максимальная рабочая температура.
От этих характеристик зависит то, насколько качественно будет работать самодельная паяльная станция с феном, поэтому им следует уделять особое внимание
