Как заменить
Установку нового патрона в люстру нужно выполнять согласно последовательной инструкции. Следуя базовым правилам, удастся избежать опасных ситуаций и распространенных ошибок.
Отключение света на электрощитке
Прежде чем начать непосредственную замену, требуется обесточить помещение, где будет выполняться работа. Для удобства можно обесточить всю квартиру.
Чтобы отключить электричество, достаточно переключить соответствующие рычаги в электрощитке.
Отключение проводов
Вырубив электричество, можно переходить к откручиванию фиксирующих элементов, которые удерживают люстру. Как правило, в качестве таких элементов выступают скрытые болты на корпусе либо подвесной крюк и набор проводов.
Демонтаж люстры
Установить новый патрон возможно без демонтажа осветительного прибора, но сделать это будет сложнее. Для удобства проведения работы нужно снять люстру путем разъединения проводников, после чего аккуратно приподнять ее с крепления.
Разбор светильника
Чтобы разобрать источник освещения, нужно выкрутить лампу и снять плафон. В большинстве ситуаций для этого не потребуются специализированные инструменты, и возможно сделать всю работу вручную
При разборе светильника важно соблюдать аккуратность, чтобы не разбить хрупкие элементы конструкции
Изъятие старого патрона
В процессе замены откручивают видимую часть электрического патрона и отключают подсоединенные провода. В некоторых разновидностях осветительных приборов контакты располагаются на основаниях, и в таком случае потребуется открутить зажимные винты.
Установка нового патрона
Для непосредственной замены подключают фазу к центральному контакту цоколя, а ноль — ко второму контакту. При возникновении трудностей в определении подходящих проводов рекомендуется предварительно ознакомиться с цветовой маркировкой контактов.
Монтаж люстры
Завершающим этапом работы является монтаж люстры, который выполняют в обратном порядке. Сначала подключают провода, после чего вешают осветительный прибор на планку либо крюк.
Виды патронов
На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.
Вам это будет интересно Особенности лампы ДНАТ 250
Штырьковые
Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.
READ Как подключить золотой статус на xbox 360 на месяц
Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.
Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.
Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части
Стандартный штырьковый цоколь
Винтовые
Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.
Винтовой цоколь
Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.
У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.
Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:
- Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
- Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
- Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.
Чаще всего используются пластиковый и карболитовый патроны.
Как правильно подключить картридж?
Из товаров для дома самое сложное – это подключить провода к патрону старого типа – «советскому», так как его предварительно нужно разобрать.
Эти устройства легко узнать по их черному полимерному корпусу. Чтобы добраться до клемм, необходимо открутить карболитовый корпус.
Разборка производится поворотом частей корпуса в противоположные стороны. В результате картридж разделен на 3 части: держатель (самый крупный элемент), задняя часть и центральная часть – керамическая контактная вставка
Чтобы закрепить провода, их необходимо обнажить и свернуть, чтобы облегчить подключение к контактам. Фаза закреплена на центральном винтовом контакте, ноль – на второй клемме.
При затягивании резьбового соединения необходимо приложить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.
Способы монтажа в осветительные приборы
Сложности при установке подставки могут быть вызваны конструкцией люстры или светильника. Чтобы быстро справиться с заменой вышедшего из строя изделия, рекомендуем заранее, перед первоначальной установкой осветительного прибора, ознакомиться с его устройством и расположением.
Производители светильников чаще всего выбирают следующие способы крепления патронов:
- для электрического провода;
- на металлической трубе;
- с использованием рукава;
- защелки.
Вариант №1. При креплении к электроприводу необходимо дополнительно усилить провод, для этого используется втулка с фиксирующим винтом, которая ввинчивается в нижнюю часть патрона.
Вариант №2. Металлическая труба применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.
Часто вместо трубы используется металлическая цепь, что также снижает нагрузку на электрический кабель и позволяет регулировать высоту подвеса осветительного прибора
Вариант № 3. Патроны с гильзами подвергаются нагреву, из-за чего элементы деформируются. Поэтому рекомендуется заменить пластиковые втулки на металлические.
Вариант №4. Последний способ монтажа подходит для устройств с безвинтовыми клеммами. Картридж устанавливается по частям. Сначала фиксируется дно, затем вставляются резьбы и только потом крепится остальная часть картриджа.
Возможность подключения с помощью винтовых клемм
Более современные картриджи разбирать не нужно: клеммы находятся снаружи. Кабели фиксируются с помощью винтовых клемм, и процесс подключения занимает всего несколько минут.
Единственный недостаток такого патрона – невозможность ремонта. Если клеммы сгорели или изделие деформировалось, придется его полностью поменять.
Фотографии из С помощью инструмента снимаем изоляцию с концов нейтрального и фазного проводов, чтобы обнажить металлическую жилу. Плоской отверткой откручиваем два винта, удерживающие провода в клеммных колодках. Напряжение с фазы должно подаваться к центральной клемме, затем перед подключением проверяем провода индикаторной отверткой Вставляем провода в выбранные клеммы, аккуратно затягиваем болты крепления – крепко, но не пережимая и не перегибая Шаг 1 – зачищаем концы проводов Шаг 2 – откручивание крепежных болтов Шаг 3 – определение фазы и выбор клеммы Шаг 4 – подключение проводов к клеммам
Вариант клеммного подключения актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового картриджа и его замене обязательно проверяйте его целостность и соответствие нормам.
Допустим, количество витков не менее трех и на корпусе нет трещин и сколов.
Как подключить розетку к электрическому патрону
На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.
Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.
Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
Как устроен стандартный патрон для светильника
По типу изделий различают винтовые и штырьковые патроны. Их основное отличие заключается в способе закрепления лампочки.
Любой патрон состоит из трех обязательных элементов – это гильза с резьбой, донышко и керамический вкладыш. Гильза находится в цилиндрическом корпусе и в нее вкручивается лампочка. Изготавливается корпус из пластика (наиболее распространенные), керамики, металла, карболита.
Особенности цоколей с маркировками e14, e27, g4, g13
Цоколь – это часть электрической лампочки, необходимая для ее фиксации в патроне и подачи электротока. Маркируется цоколь при помощи буквы и цифры. Буквенное обозначение показывает тип фиксации, цифра – диаметр соединения проводником.
Буква Е обозначает, что данный цоколь оснащен резьбой Эдисона. G – штырьковый цоколь. Также существуют устройства с маркировкой R, P, S, B.
Помимо метода фиксации и диаметра на изделии указываются следующие параметры:
- тип;
- фирма-производитель;
- ток, мощность;
- номинальное напряжение, нормируемое импульсное напряжение;
- диапазон рабочих температур;
- класс защиты.
Для домашней электросети используются цоколи следующих видов:
- Е14 – «миньон». Резьбовой цоколь. Диаметр вкручиваемой части равен 14 мм. Они используются при силе тока в 2 Ампера. Используются в люстрах, для подсветки холодильников, СВЧ печей.
- Е27. Самый распространенный вариант. Рассчитан на ток 4 А, но существуют и более мощные изделия для тока в 16 А, они имеют маркировку Е40. Мощные патроны применяются для освещения улиц.
- G4. Используется в миниатюрных светильниках (во встраиваемых лампах и гибких осветительных системах), которые служат для декора комнаты. Являются низковольтными устройствами, необходимое напряжение питания 12 или 24 В, реже встречаются приборы на 220 В.
- G13. Такие лампочки применяются для устройств типа Армстронг, ЛВО и других. Также существуют аналоги – трубчатые лампы Т8, имеющие цоколь G13.
- GX53. Широко используются в подвесных потолках, офисах и других помещениях, где необходимо направленное освещение. Работают от 220 В, для них не требуются трансформаторы.
Остальные виды ламп для домашнего освещения используются реже.
Что такое патрон, какие функции он выполняет
Система электросети состоит из множества элементов. Это светильники, кабели подключения и специальные установки, которые необходимы для управления или связи разных частей. Такими установками являются и патроны, они выполняют две важные функции:
- Соединяют цоколь лампочки с электрическим кабелем.
- Фиксируют лампочку в осветительном приборе.
Изделия производятся из разных материалов. История развития электричества состояла из разных этапов, но значительно больше удобства прибавилось, когда был изобретен резьбовой цоколь с патроном. Универсальность такого соединения позволяет использовать разные лампы.
В производстве патронов используют самые разные материалы. Обычно это стойкий к высоким температурам пластик, металл или керамика. Есть и уникальные модели, сделанные на основе силикона.
По методу крепления патроны бывают потолочные, настенные и подвесные
На фотографии 1 показан подвесной патрон, а потолочные и настенные выглядят так:
Фотография 2 Фотография 3
На фотографии 2 показан потолочный керамический, на фотографии 3 настенный карболитовый патрон. Такие патроны как правило устанавливались в качестве светильников в санузлах и коридорах сталинок, хрущевок, брежневок, да и сейчас они продаются. Как говорится, ничего лишнего, голый функционал, никаких абажуров для таких светильников не предусмотрено.
Защитный колпак (1) и керамическая вставка (2) у потолочных и настенных карболитовых патронов такие же, как и у подвесных, т.е. при необходимости их можно поменять, а вот дно потолочных и настенных электрических патронов имеет широкую подошву с отверстиями для крепления к потолку или стене и выемкой для провода. На фотографии 2 эта выемка особенно хорошо видна. Очень часто такие светильники устанавливались при частично или полностью открытой электропроводке. У карболитового патрона такой ниши может не быть но в одном или нескольких местах боковая стенка подошвы будет более тонкой для того, чтобы ее можно было выломать под провод. Для простеньких дачных домиков керамические и карболитовые патроны-светильники, по прежнему незаменимы.
Защитный колпак подвесных карболитовых патронов может быть гладким, как на верхних фотографиях или с наружной резьбой под гайку для крепления абажура или плафона:
Фотография 4
Такие патроны использовались и используются в люстровых светильниках, но если есть сильное желание облагородить настенный или потолочный карболитовый патрон-светильник, то можно поменять в таком патроне гладкий колпак на колпак с наружной резьбой, купить к светильнику абажур или плафон, и таким образом получить более эстетический светильник. Но и это еще далеко не все. Дно у всех подвесных патронов одинаковое, а вот крепиться эти патроны могут по-разному:
Вообще никак
когда провод просто просунут в дно патрона и лампочка висит на проводе. Так подвешивать патроны нельзя, но что делать если подвесные карболитовые патроны часто продаются без втулок, а нужно на пару недель сделать временное освещение в помещении для ремонта?
С креплением к проводу
(для проводов в двойной изоляции). Такой способ использовался в старых одноламповых светильниках. В дно подвесных карболитовых патронов таких светильников обычно вкручена металлическая резьбовая вставка, а в металлическую вставку вкручена пластмассовая втулка. После подключения провода к контактной группе (2) и заведения керамической вставки в дно патрона (3) винт пластмассовой втулки закручивается и плотно прижимает провод к втулке. Соответственно, если нужно снять такой патрон, то сначала нужно открутить пластмассовый винт втулки.
Фотография 5
С креплением к корпусу светильника
Это самый распространенный способ крепления подвесных патронов, используется в потолочных, настенных и настольных светильниках. Для крепления к корпусу светильников используется металлическая трубка с наружной резьбой, металлическая или пластмассовая втулка как на фотографии 1. В патронах, которые крепятся при помощи металлической или пластмассовой втулки, металлической резьбовой вставки в дне патрона нет, втулка как раз эту вставку и заменяет.

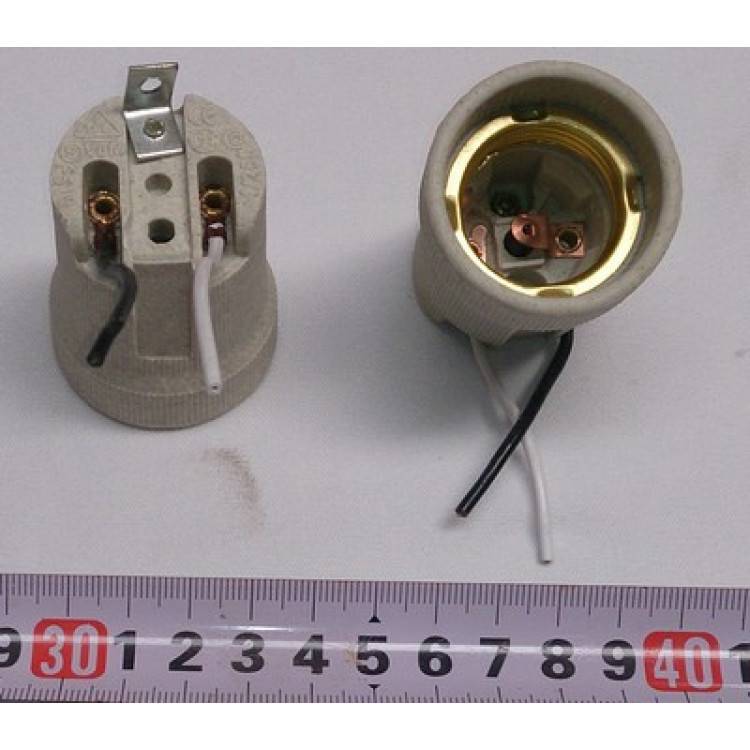

Электрические провода подключаются к контактной группе (2) керамической вставки (фотография 1). Концы проводов зачищаются на 1.5-2 см и скручиваются колечком, так чтобы через него свободно проходил крепящий винт. Колечки можно пропаять, но если в патрон будет вкручиваться лампа до 100 Вт и у крепящего винта есть шайба, то пропаивать не обязательно. Перед тем, как прикрутить провода, не забудьте надеть на провод дно патрона. Чтобы керамическая вставка села на место, нужно повернуть ее так, чтобы пазы вставки совпали с шипами на дне патрона, на фотографии 1 один из шипов очень хорошо виден. Такое сопряжение дна и вставки нужно для того, чтобы вставка не проворачивалась, при закручивании или выкручивании лампы.
Ремонт разборного электропатрона
Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.
Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.
Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.
Как выкрутить патрон если лопнула лампочка:
- С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
- С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
- Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Наибольшее распространение на нашем рынке получили 3 вида патронов:
- карболитовые советского образца
- керамические
- пластиковые самозажимные
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
- цилиндрический корпус с резьбой
- донышко
- керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Как правильно подключить патрон
Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.
Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.
Патрон с клеммами
Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу. Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.
Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.
Безвинтовой электрический
Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием. Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.
Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.
Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.
После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.
При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.
