Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Виды кранов для газа

Существует множество разновидностей запорных устройств, которые устанавливаются на газовые трубы. По особенностям их конструкций можно выделить две основные группы:

Разновидность #1: пробковые

До недавнего времени – наиболее распространенный вид кранов для газа. Центральной частью подобных моделей является конический элемент (пробка) с отверстием.

Основной орган пробкового крана – конусообразная вставка с отверстием посередине. С ее помощью перекрывается или отворяется газовый поток. Выполняют краны из латуни или чугуна – прочных, устойчивых к износу и коррозии материалов (+)

При открытии устройства с помощью моховика отверстие в конической части совмещается с аналогичным в трубе, благодаря чему газ проходит к оборудованию. Для соединения пробковых вентилей с трубопроводом для создания герметичности обычно используется сальник.

Разновидность #2: шаровые

Основной деталью запорного элемента этого типа является сферическая деталь, изготовленная из крепкого металла. Как и в пробковых аналогах, она имеет отверстие, которое при повороте рукоятки совмещается с трубой, благодаря чему обеспечивается допуск природного топлива к соответствующему устройству.

Схема работы шарового крана: главным действующим элементом подобного устройства является круглая деталь, перекрывающая допуск газа в закрытом состоянии и обеспечивающая прохождения потока в открытом

Подобные вентили появились относительно недавно и быстро приобрели популярность благодаря своим многочисленным достоинствам, а именно:

• невысокой стоимости;
• отличной функциональности и запасу прочности;
• продолжительному сроку службы;
• простоте в эксплуатации;
• возможностью работать в различной среде при температурах от -60 до +80о С.

Благодаря сочетанию ценных качеств в настоящее время при оборудовании бытовых газосистем специалисты отдают предпочтение именно шаровым конструкциям.

В отличие от муфтовых и фланцевых моделей, которые можно использовать многократно, приварной кран является одноразовым устройством и не подлежит ремонту

По методу соединения к трубам различается несколько подвидов шаровых вентилей:

• Резьбовой (муфтовый). В этом случае кран соединяется с отрезком газопровода при помощи детали с нанесенной резьбой.
• Фланцевый. Крепеж осуществляется при помощи фланцев, фиксирующихся болтами. Подобные устройства чаще всего применяются при транспортировке газообразных веществ и нефти.
• Приварной. В этом случае кран накрепко сваривается с трубой с помощью соответствующего аппарата.

По своему назначению шаровые краны делятся на три вида:

• Трехходовые, применяемые для перераспределения газовых потоков;
• С обогреваемым корпусом, использующиеся в холодном климате;
• С контролем протечки.

Существует также деление по диаметру прохода.

Согласно этому показателю, детали можно отнести к двум категориям:

• DN 10-50 мм;
• DN более 50 мм.

Еще одна классификация учитывает номинальное давление, которое выдерживает кран.

В этом случае выделяются два типа устройств:

• PN 1,6 МПа 16 кг/см2;
• PN 4,0 Мпа 40 кг/см2.

Шаровые краны могут изготовляться из разных видов металла. Наибольшее распространение получили элементы, произведенные из латуни, цинка, стали 20 и сплавов (09Г2С, 12Х18Н10Т), пластика.

Наилучшие качества демонстрируют латунные устройства, которые могут иметь желтый или серебристый цвет (последний характерен для никелированных моделей). Приспособления из этого сплава можно узнать по относительно тяжелому весу.

Наиболее износостойкими и устойчивыми к внешним воздействиям признаны газовые краны, выполненные из латуни или бронзы. Такое устройство отличается небольшими габаритами, надежностью, простотой в использовании, высоким рабочим ресурсом

Латунные краны, имеющие надежную универсальную конструкцию, долговечны, неприхотливы к техобслуживанию и могут устанавливаться в любом положении.

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

• согласование перемещения газового оборудования в специальных службах;
• выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

1. Пользуясь газовым краном, перекрывают подачу газа в помещение.
2. Затем газопровод продувают, чтобы удалить из него остатки газов.
3. В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
4. В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
5. Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
6. Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Сварочные работы

Нормативы СНиП предусматривают: какие бы ни были изменения положения газовых трубопроводов, их необходимо осуществлять только посредством сварки. Любые разъемные соединения двух трубных отрезков запрещаются. Уместны резьбовые соединения только на газовых счетчиках, запорной арматуре и бытовых приборах. Работая сваркой, мастер обязан применять только исправные приборы, инструмент, приспособления.

Обязательны также индивидуальные защитные средства:

• специальные сварочные рукавицы;
• маска, щиток либо очки;
• рабочая спецодежда из плотной негорючей ткани.

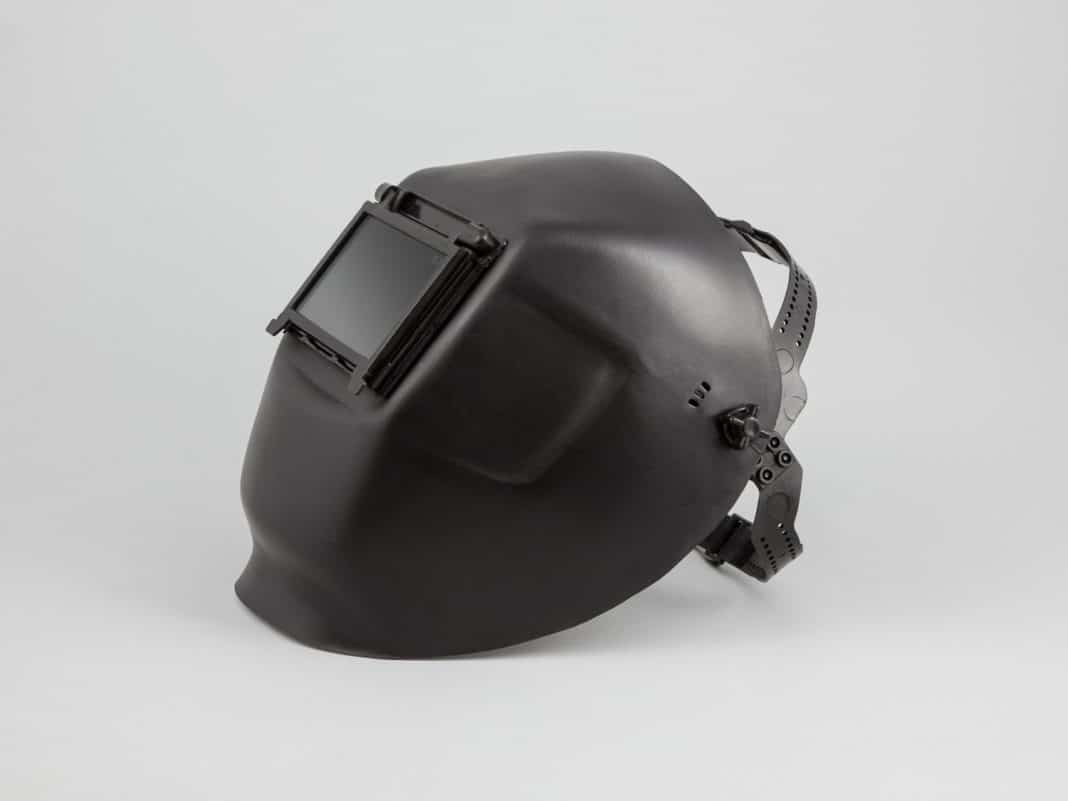

При сварочных работах необходимо использовать маску

Иногда на стенах, потолке, оборудовании остаются места, обожженные сваркой. Подобные явления имеют непрезентабельный внешний вид, портя дизайн помещения, требуя защиту от коррозии. Закончив все операции, мастера должны обработать их водостойкой краской по металлу. Цвет красителя подбирается под основную раскраску стен.

Установка колонки

При замене газовой колонки на новую следует отметить точки для монтажа креплений. Нужно определить высоту расположения прибора, чтобы соединительная труба обладала длиной в 50 см от выхода до розетки. Когда высота помещения больше 2,7 м, это значение следует уменьшить до 25 см.

Высота расположения водонагревателя должна быть такой, чтобы дети не имели к устройству свободного доступа. Между отверстиями для крепления на корпусе необходимо измерить расстояние. С помощью перфоратора или дрели проделываются отверстия для установки дюбелей. Далее монтируются крюки. После этого колонка может навешивается на стену.

Правила безопасности при проведении работ

Все манипуляции с газовым оборудованием относятся к работам с повышенным уровнем опасности. При выполнении работ на газопроводе вскрывается труба, из-за чего происходит утечка газа.

Это может привести к двум серьезным опасностям:

• Природное топливо смешивается с воздухом, в результате чего образуется взрывоопасная смесь. Любая искра, которая может возникнуть при включении электроприбора (например, выключателя), может привести к взрыву.
• При большей концентрации газа воздух становится непригодным для дыхания. Вдыхание пропаново-бутановой смеси вызывает отравление организма, что может привести даже к летальному исходу.

Чтобы избежать чрезвычайных ситуаций, необходимо строго соблюдать меры предосторожности. Работники городской газовой службы при проведении ремонта оборудования, в частности, замены крана в обязательном порядке должны соблюдать «Правила технической эксплуатации и требований безопасности труда в газовом хозяйстве РФ» (ПБ 12-368-00 Постановление Госгортехнадзора России от 18.07.00 №41, СНиП 2.04.08-87). Работники городской газовой службы при проведении ремонта оборудования, в частности, замены крана в обязательном порядке должны соблюдать «Правила технической эксплуатации и требований безопасности труда в газовом хозяйстве РФ» (ПБ 12-368-00 Постановление Госгортехнадзора России от 18.07.00 №41, СНиП 2.04.08-87)

Работники городской газовой службы при проведении ремонта оборудования, в частности, замены крана в обязательном порядке должны соблюдать «Правила технической эксплуатации и требований безопасности труда в газовом хозяйстве РФ» (ПБ 12-368-00 Постановление Госгортехнадзора России от 18.07.00 №41, СНиП 2.04.08-87).

При проведении ремонта категорически запрещается проводить манипуляции с газовым оборудованием, расположенным за пределами квартиры, – на улице или в подъезде

При проведении самостоятельных работ нужно придерживаться следующих положений:

Все работы необходимо вести при открытых настежь окнах

Квартира должна быть полностью обесточена, поэтому для проведения ремонта важно иметь доступ к щитку и автоматам. Во время манипуляций по замене газового крана в помещении запрещается курить, зажигать спички

Все работы необходимо проводить исключительно в дневное время. Дверь на кухню, где проводятся работы, должна быть плотно закрыта. Желательно также заткнуть все щели, чтобы избежать попадание газа в другие комнаты. Запрещается перекрывать вентиль на общем газовом стояке, так как в этом случае утечка газа может многократно возрасти, что увеличит опасность взрыва. Все работы желательно проводить вдвоем: это позволит ускорить процесс и избежать осложнений. Не следует заниматься самостоятельной заменой крана, если на газопроводной трубе наблюдаются признаки коррозии или других повреждений, в этом случае предпочтительно вызвать специалистов.. При проведении работ желательно иметь в непосредственно близости противопожарное устройство (огнетушитель)

При проведении работ желательно иметь в непосредственно близости противопожарное устройство (огнетушитель).

Отметим, что кран для перекрытия подачи газа допустимо устанавливать только на жесткий участок трубы. Если металлическая ветка рядом с прибором повреждена, его переносят. В магистраль в этом случае включают газовый шланг, который считается временным решением проблемы.

Необходимые документы

Оговоримся сразу – осуществлять подобные задачи в домах, квартирах, кухнях можно только тогда, когда соблюдены все нормы по вытяжкам и местам расположения газовых приборов. Иногда достаточно только изменить конфигурацию существующей трубы и проблема решается сама собой. На месте данный вопрос решает мастер газового хозяйства, ответственный за конкретный участок.

Если принято такое решение, каждый жилец должен понимать алгоритм действий в подобных ситуациях. Прежде всего, при любом вмешательстве в конструкцию газового оборудования на все проводимые работы необходимо должным образом оформить техническую документацию. Об осуществляемых операциях следует уведомить ведомственную службу местного «Горгаза».

• Причина вызова.
• При необходимости ремонта – источник возникших проблем.
• Модель, производитель, марка газового оборудования.
• Домашний адрес, где будут осуществляться работы.
• Время, удобное для визита мастера газового хозяйства.
• Особые пожелания (при их наличии).

Для более успешного согласования всех операций с подведомственной организацией, владелец квартиры должен самостоятельно изучить все особенности устройства трубопроводов топливной подачи в помещение. Для широкого пользования существует СНиП 2.04.08-87*.

Перенос или замена: этапы осуществления

Квалифицированный работник газовой службы должен осуществлять все последующие действия исключительно с соблюдением техники безопасности. Будь то обрезка газовой трубы в квартире или перенос газового крана в квартире – все это ни в коем случае нельзя осуществлять самостоятельно. Для того, чтобы убедиться, что представитель газовой службы выполняет все строго по требованиям, вы также должны быть осведомлены о последующих этапах, о возможных преградах, о грамотных действиях.

Подготовка к работе с трубами

Во избежание несчастных случаев или непредвиденных ситуаций, еще раз обговаривается план расположения труб. Перед приходом специалистов необходимо сразу расчистить территорию от ненужных предметов с целью ускорения процесса. Мебель и бытовую технику лучше прикрыть негорючим материалом, который способен защитить их от сварочных искр и других механических или химических повреждений.

Представители организации приносят с собой оборудование: трубы, инструменты, другие расходные материалы (если они включены в стоимость услуг). Лучше об этом узнать при заключении договора. Сразу уточните у специалиста о необходимости приобретения гибких шлангов. Они используются для подключения плиты.

ВАЖНО! Перед началом работ перекрывают доступ газа и продувают газопровод для выведения из него оставшегося содержимого

Демонтаж старой конструкции

В зависимости от стороны помещения, в которую вы хотите перенаправить конструкцию, мастера измеряют размеры всех проходов на кухне и рассчитывают необходимые величины новых труб. Это очень ответственная часть работы, которая требует не только теоретических знаний, но и практических

Поэтому при выборе работника особое внимание уделяйте наличию соответствующего удостоверения. Ведь оно выдается строго после прохождения специальных курсов

Демонтаж и монтаж состоят из следующих шагов:

Демонтаж и монтаж состоят из следующих шагов:

• Ненужная часть газовой трубы обрезается, затем заваривают отверстие.
• В том месте, куда планируется подсоединить новую ветвь газовой трубы просверливается отверстие на стояке.
• К созданному отверстию приваривается новая труба, на конце которой устанавливается запорный кран.
• Далее к этой конструкции подсоединяется вход газового счетчика.
• Теперь можно подключить к газопроводу все необходимые бытовые предметы при помощи гибких шлангов.

Это одни из основных шагов, которые требует внимательности и точного расчета размера труб.

Варианты изменения разводки

Известно, что неровное расположение труб категорически запрещено. Их располагают параллельно к потолку или стенам. Поэтому варианты изменения разводки всегда заключают в себе возможность отводки от стояка вниз.

Основные требования, которые должны быть соблюдены при изменении направления:

• Все прикрывающие элементы не должны быть прочно закреплены;
• Через дверные или оконные проемы прокладывать газопровод категорически запрещено;
• Длина гибких шлангов не должна превышать 3 м;
• Переход труб через стены осуществляется при помощи гильз.

Сварка металлических труб

После того, как некоторые участки конструкции подверглись сварке, их можно обработать лакокрасочным водостойким покрытием. Это придаст им не только антикоррозионное свойство, но и эстетичный внешний вид. При этом цветовой оттенок краски вы можете выбрать в зависимости от общей отделки кухни.

Использование сильфонных шлангов

В современном мире стал возможен монтаж газовых труб при помощи гибкого перехода. Сильфонный шланг – прочный материал, которому свойственны уникальные свойства. А именно:

• Герметичность;
• Эластичность;
• Стойкость к химических/механическим повреждениям;
• Прочная структура.

Многие стали отдавать свое предпочтение именно сильфонным шлангам, но не стоит забывать, что СНиП контролирует длину использования подобного материала – не более 3-х метров.

Обрезка газовых труб

Сколько будет стоить обрезать газовую трубу в квартире? Подобный вопрос хотя бы раз задавал себе каждый владелец квартиры в Санкт-Петербурге.

Такая процедура необходима в тогда, когда трубы не позволяют установить желаемую мебель, технику же мшеают планам по перепланировке квартиры. Чтобы обрезать мешающую трубу, необходимо пригласить в гости квалифицированного специалиста. Только человек, имеющий за плечами немалый опыт, а также необходимые знания в этой сфере, сможет выполнить все работы хорошо и качественно.

Важно, чтобы мастер не просто обрезал уже имеющуюся трубу, но и установил на ней кран, позволяющий перекрывать газ. Стоимость обрезки газовой трубы зависит от каждого конкретного случая

Она устанавливается мастером, при первом осмотре поля действий

Стоимость обрезки газовой трубы зависит от каждого конкретного случая. Она устанавливается мастером, при первом осмотре поля действий.

обслуживает газовое оборудования в Санкт-Петербурге и Ленинградской области. Представители нашей компании не один год трудятся в Санкт-Петербурге, благодаря чему успели ознакомиться со всем особенностями газового хозяйства. Это дает нашим мастерам огромное преимущество при проведении любого вида работ.

Основные этапы проведения работ

Порядок проведения работ Для того, чтобы избежать неудобств во время работы, рекомендуется очень четко определить дату и время ремонта. Все это нужно согласовать с компанией поставщиком предварительно.

Так как все время, пока труба обрезается, газ должен быть перекрыт во всем стояке, необходимо предупредить всех жильцов об этом. Оповещением занимаются сотрудники коммунальных служб. Они же дадут объявление о восстановлении подачи газа.

Как только специалист прибудет в квартиру, он должен будет перекрыть газ, а также обеспечить должный уровень вентиляции в помещении.

Работы по обрезке газовых труб включают в себя следующие этапы:

• Непосредственное удаление лишнего куска трубы в соответствии с установленным планом.
• Установка заглушки на краю трубы.
• Выполнение сварки и подсоединение необходимых элементов (в случае необходимости).
• Установка запорной арматуры, предварительно нанеся на места соединения уплотняющую ленту.
• Проверка газопровода на отсутствие отверстий и микротрещин.

Так как газа в квартире нет, проверка целостности проводится при помощи мыльного раствора, который наносится на места соединений. Если будут появляться пузырьки, это сразу же станет сигналом для мастера.

После работы мастер обязательно должен составить специальный акт, в котором будут указаны все действия, которые он совершил с трубопроводом. Акт подписывается специалистом и собственником.

Процедура по обрезке труб на территории кухни

Не стоит забывать, что еще одним хорошим решением при неудобном расположении газовой трубы на кухне является ее обрезка. Сделать это можно и в том случае, если вы считаете, что труба не вписывается в эстетику вашей кухни. Обрезка трубы с установкой нового крана, задача совсем не трудная, однако занимает довольно много времени.

Эта процедура, как и любая другая, должна проводиться с соблюдением всех норм и правил, которые установлены в законе. Именно поэтому данную процедуру могут производить исключительно мастера, имеющие специальный допуск и обладающие специфическими знаниями о проведении обрезки газовых труб.

Цену на проведение процедуры по обрезанию труб на кухне можно узнать у мастера. Делается это при первом осмотре газового оборудования.

Представители имеют за плечами большой опыт работы с газовым оборудованием. Специалисты, работающие у нас, с легкостью обрезают и переносят трубы, воплощая мечты собственников квартиры в реальность. Всё что нужно сделать – это позвонить в нашу компанию и доверить свою кухню одному из наших мастеров.

Получение согласования для замены газопровода

Возможен или нет перенос, могут решить только уполномоченные органы, то есть служба газа вашего города (района). Заниматься любыми демонтажными и монтажными работами имеет право только специалист, имеющий квалификацию. Безусловно, без согласования перенос труб осуществлять нельзя.

Разрешение оформляется в такой последовательности:

1. Выясняете контактные данные газовой службы по месту регистрации, связываетесь со специалистами, объясняете ситуацию, консультируетесь.
2. Составляете заявление (по стандартной форме), которое «запустит» процесс согласования.
3. На основании заявления к вам домой прибывает представитель газовой службы. Время уточняется заранее.
4. Специалист производит осмотр, выслушивает пожелания, отвечает на вопросы. Часто на этом этапе приходится менять планы, так как желательный перенос не соответствует требованиям безопасности (предварительное изучение норм монтажа газопровода избавит от этого неприятного момента).
5. Утверждение окончательной схемы переноса, составление сметы. Все документы оформляет организация, предоставляющая услуги. Без согласия собственника жилья работы не производятся.
6. Если условия переноса удовлетворяют, оплачиваете услугу по квитанции и договариваетесь о времени начала работ.
