Прокладка провода.
В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.
Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.
Клеммы бывают:
- Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
- Самозажимные – если необходимо соединить алюминиевый провод.
Перенос розетки методом шлейфа
Данный способ переноса и подключения представляет определенную опасность. Это связано с использованием различного рода перемычек, соединяющий места старых подключений с новыми. То есть, розетка по сути не переносится на какое-то расстояние, а остается на своем месте. Просто к ней подключается новая точка, расположенная неподалеку.
Основным преимуществом данного способа является образование нового места, куда смогут подключаться электрические приборы. Одновременно, старая розетка остается в рабочем состоянии и может быть использована точно так же, как и раньше.
Однако при выборе способа, как переместить точку, следует учитывать и недостатки такого подключения:
- Соединение шлейфом относится к категории ненадежных и не рекомендуется к использованию ПУЭ.
- Прокладка кабелей от одной точки к другой осуществляется в горизонтальном направлении, что представляет определенную опасность. В будущем, при отсутствии схемы электропроводки, можно получить удар электротоком во время сверления отверстий в этих местах.
- После подключения в новую розетку дополнительного потребителя, произойдет значительный рост общей нагрузки на электрическую сеть. В случае одновременного включения, проводка просто не выдержит нагрузки и перегорит.
Несмотря на недостатки, данный способ достаточно широко используется в электромонтаже. Довольно часто провод не укладывается в стены, а прокладывается на поверхности без штробления в специальном кабель-канале. Перенос выполняется с минимальными потерями, а розетка используется для наружной проводки.
Переносим устройство на соседнюю стену
Определяясь с тем, как правильно перенести розетку, необходимо понять, какой способ будет оптимальным:
- удлинение с помощью шлейфа;
- удлинение путем добавления нового, аналогичного по сечению;
- создание параллельной выделенной линии.
Последний вариант заключается в протягивании нового провода от распредкоробки и считается наиболее надежным и безопасным. Такой перенос розетки своими руками позволяет вывести отдельную точку на любую стену квартиры, но требует значительных материальных, временных затрат. Работы проводятся последовательно:
- Проверить, отключено ли на щитке электричество, если нет, то помещение обесточить.
- Вскрыть распределительную коробку, от которой запитан кабель предназначенной для монтажа точки, отсоединить провод, демонтировать старое устройство, проводку.
- Оставшуюся после демонтированной линии лунку заполнить строительным гипсом.
- В соответствии с разработанной схемой переноса розетки в квартире проложить новую штробу. Размер новой канавки рассчитывается в зависимости от диаметра проводки с учетом слоя отделочного материала толщиной 15-20 мм. Перед тем как пробить перфоратором штробу, стену желательно разметить.
- После того как канавка готова, проложить по ней провод.
- На месте будущего прибора перфоратором со специальной насадкой пробить отверстие под установку монтажной коробки диаметром 60 мм и глубиной 50 мм. Промазать сделанное гнездо алебастром или строительным гипсом, установить коробку, подождать до высыхания раствора.
- Для фиксации кабеля в канавке применяют дюбель-хомуты, закрепляя их через каждые 50 см.
- При укладке жил конец необходимо завести в распределительную коробку, соединить с новым проводом путем спаивания, сверху зафиксировать изолентой. Не рекомендуется скручивать жилы, хотя это проще и быстрее, поскольку может привести к перегреванию, короткому замыканию.
- Второй конец протянуть к новой монтажной коробке, зафиксировать. Для более надежного соединения провода с разъемами жилы можно обкрутить вокруг установочного болта.
- Канавку с новой проводкой заполнить бетонным раствором.
Монтаж кабель-канала
При выполнении прокладки кабель-канала многие опытные электрики предпочитают работать «с конца».
Укладка провода при переносе розеток в кабель-канал — один из безопасных способов
Но сначала следует определиться с новым месторасположением розетки. При этом необходимо учесть, что стандартная длина пластиковых каналов составляет 2 м. Рекомендуется в процессе работы сделать как можно меньшее количество стыков, по возможности укладывая кабель в цельный канал.
Кабель-канал обрезается до необходимой длины, прикладывается к стене и крепится при помощи саморезов или клея.
При выполнении монтажа необходимо сделать важное замечание. Чаще всего внутренние стены квартир или индивидуальных домов представляют собой не что иное, как перегородку, выполненную из блоков толщиной порядка 60 мм. Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума
Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой
Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума. Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.
По этой же причине на внутренних стенах из-за их недостаточной толщины, затруднительно выполнить внутреннюю проводку, а потому предпочтение следует отдать розетке наружной установки.
При закручивании саморезов работу можно облегчить применением шуруповерта, позволяющего с минимальными усилиями и с высокой скоростью выполнить монтаж.
Для улучшения прилегания канала к поверхности стены следует заранее осмотреть материал на наличие в нем специальных отверстий. Если они отсутствуют, то необходимо просверлить их сверлом небольшого диаметра — примерно 4,5 мм.
Инструменты для работы
Перед началом работ необходимо приготовить весь необходимый инструмент:
- Подготовка канавки для электропроводки – штроборез или перфоратор, стамеска, долото, молоток.
- Изготовление гнезда – перфоратор с коронкой по бетону нужного диаметра.
- Ремонт, демонтаж и монтаж – крестообразная отвертка, отвертка «минус» с узким и широким жалом, плоскогубцы.
- Прокладка и присоединение проводов – кусачки, нож монтажный.
- Контроль и измерения – тестер или индикаторная отвертка, рулетка, линейка.
- Заделка и финишные работы – шпатель для оштукатуривания и шпатлевки, наждачная бумага или шлифовальная машина.
Не следует забывать, что работы проводятся при отключенном электричестве, а значит, может пригодиться фонарик. Для работ на высоте потребуется лестница-стремянка.
Необходимые инструменты и чем заменить недостающие
Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.
- Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
- Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.
В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.
Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.
Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.
Как опустить (перенести) розетку или выключатель?
—неудобно высоко поднимать руку для включения выключателя, особенно детям, которые то и дело просят родителей включить им свет, либо же подставляют табуретку;
—выключатель или розетка находятся в неудобном месте (за диваном или же шкафом), всё время нужно куда-то тянутся;
—хочется чтобы было по евростандарту;
—хочется избавиться от переносок (удлинителей) и увеличить количество розеток, например для компьютера, или телевизора с DVD;
—надоели свисающие шнуры с розеток от бытовых приборов.
Что же касается необходимости, то это перестановка или же новая установка мебели в Вашем жилище. Старое расположение розеток или выключателей уже крайне неудобно или уже нежеланно, хочется просто включать в другом месте.
Чтобы установить розетки или выключатели на новое место нужно сначала определиться с местом, потом сделать углубляющий паз под провод(штробу) и подготовить места под коробочки на розетки (рис.1) или выключатели (рис.2). Сверху видно места установок старых розеток и выключателей.
Эти работы самые пыльные и выполняются перфоратором. Когда всё готово, укладываем провод в штробу и закрепляем коробочки (рис.3—начальный этап, рис.4—установленные коробки). Коробочки крепятся за подлицо со стеной. Если планируется укладка керамической плитки, то выдвигать коробочку нужно на предполагаемую толщину раствора вместе с плиткой. Всё крепим при помощи гипса, предварительно смочив водой место под коробки. Крепить можно конечно и цементным раствором, но придётся около суток ждать полного высыхания смеси. В невысохший раствор устанавливать розетки и выключатели не рекомендую, со временем последние начнут вываливаться из установительных коробок.
На рисунке 5 и 6 видно уже полное готовое изделие. Следует сказать, что на рис. 5 была оставлена старая одна розетка, так как вверху находится кондиционер, и от него ближе к вилке находится именно эта розетка, и чтобы не дотачивать провод от него к нижним розеткам, она была сохранена. В противном случае делается соединение, которое садится на винтовой клемник, заматывается изолентой и замазывается тем же гипсом (рис.7). Торчащий провод на фото—это под старую розетку (в данном случае). В это место вставляется коробка и в неё выводится только два или три (если есть земля) провода. Можно ещё конечно купить удлинённую в глубину установительную коробку (l=70-80мм), тогда можно и не прятать соединения под гипс, а оставить всё внутри, таким образом всегда будет доступ к соединительным контактам. Но это только когда позволяет толщина стены. Ну, в принципе, и всё, кому чего не ясно, пишите, звоните. Я, как электрик, объязательно помогу.
P.S. В данной ситуации я описалкак опустить (перенести) розетку и выключатель. Старая ситуация—стояла розетка в комнате.Сразу же за стеной другая розетка в том же месте. Переделанная—сохранены и та и другая розетки, плюс три дополнительных розетки внизу (рис.5).На рис. 7 видно, что у меня получилось соединения из четырёх проводов—один входящий 220В, второй пошёл на нижние три розетки, третий—выход на розетку в этой же комнате, и четвёртый—выход на розетку в другую комнату за стеной. Так как на один из контактов розетки можна привинтить только два провода, больше попросту не помещаются, были применены именно клемники. Можно ещё и клемники Ваго, но не при больших нагрузках (не более 1 кВт). Почему? Если интересно, тогда Вам сюда. Источник
Как соединять провода?
Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка. В домашних условиях обычно применяются первый и второй
Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон
В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.
Способы соединения проводов
Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.
Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.
Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.
Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.
При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.
Загиб провода для резьбового соединения
Укорочение провода питания
Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.
Наращивание питающего провода
Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.
Провода из разных материалов соединять скруткой запрещено!
Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.
В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.
Добавление новой розетки к старой
В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.
Соединение розеток шлейфом
Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.
Розетки для мощных потребителей
Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.
Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.
Вмонтированная в стену розетка для электроплиты
Технические вопросы переноса
Перед тем как планировать работу с выключателем, необходимо разобраться с принципом его установки. От входного квартирного электрощитка во все комнаты отходит электрическая разводка.
Причем основной провод идет возле потолка, параллельно ему. Стандартная цепь выглядит следующим образом. От основного провода отводится параллельная линия на осветительный прибор (светильник, люстру).
В осветительную цепь последовательно врезается отвод на выключатель. Все соединения проводятся в распределительной (монтажной) коробке под потолком. Далее провода по основному каналу направляются в то место, где удобно. Здесь устанавливается еще одна распределительная коробка, от которой цепь вертикально опускается вниз.
На нужной высоте устанавливают выключатель, который присоединяют к подведенным проводам. Количество проводов и схема присоединения зависят от типа осветительного прибора – простой светильник или люстра с несколькими вариантами включения.
Возможные варианты переноса
- Изменение расположения выключателя только по вертикали (высоте). В этом случае, используется уже существующая электропроводка, отходящая от распределительной коробки. Ее надо укоротить (при подъеме выключателя) или удлинить (уменьшение высоты до выключателя).
- Изменение расположения в горизонтальном направлении. При переносе на расстояние до 1 м допускается провода присоединить в гнезде старого выключателя, а канал для них до нового места отвести по стене в горизонтальном направлении. Если необходимо значительно отдалить выключатель, то придется ставить новую распределительную коробку. Для этого вскрывается канал под потолком и в нужном месте делается вертикальный отвод для нового выключателя.
- Перенос на противоположную сторону стены. В этом случае необходимо заменить всю цепь. В распределительной коробке светильника отсоединяются старые и подсоединяются новые провода. Их направляют в противоположную сторону параллельно основной проводке. В нужном месте монтируется распределительная коробка, и вертикально вниз отводится цепь для нового выключателя.
Наиболее сложный вариант – установка нового осветительного прибора, который ранее не был предусмотрен по проекту помещения. Придется выполнить весь комплекс работ.
Это отвод основной проводки на светильник с установкой соответствующей монтажной коробки, врезка цепи, отведение ее до нужного места установки, монтаж коробки и вертикальный отвод на выключатель, установка и подключение его в удобном месте.
Подготовка к переносу
Перед началом работ по переносу выключателя необходимо провести подготовительные мероприятия:
- Определение нового места для установки.
- Разработка схемы переноса электрической цепи. Выбор технологии проведения работ.
- Приобретение и подготовка необходимых материалов. Для переноса, прежде всего, понадобятся провод или кабель с сечением жил, аналогичным сечению проводов светильника. Кроме того, должен быть идентичен и материал. При использовании алюминия потребуются провода сечением 2,5 кв. мм, а для меди – 1,5 кв. мм. Для соединения лучше всего подойдут клеммные зажимы. Заранее следует подготовить изоляционную ленту.
- Вскрытие канала разводки и определение проводов, к которым следует присоединять новую цепь.
- Проведение разметки точек установки монтажной коробки, выключателя и линии для прокладки провода (кабеля).
Перенос существующей розетки для электроплиты наращиванием кабеля
КАРТИНКА
Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.
Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:
— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.
— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:
— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.
— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.
Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.
— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.
Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:
– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя
— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил
— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.
В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.
Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.
Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

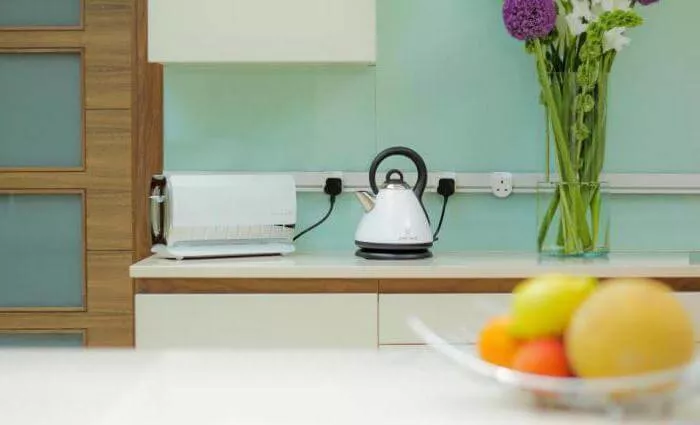

Рабочая поверхность
Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.
Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.
Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.
Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки
Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.
