Перевод котла на сжиженный газ: как грамотно переделать агрегат и выполнить настройку автоматики

Отопление в доме газовыми баллонами

Наша компания оказывает услуги по установке отопления дома газовыми баллонами. Высокий профессионализм наших сотрудников, а также накопленный ими за годы работы опыт является гарантией того, что работы будут выполнены качественно и в строго оговоренные сроки.

Особенности системы отопления на баллонах

Система газового отопления коттеджей и загородных домов при помощи баллонов является оптимальным вариантом в тех случаях, когда отсутствует доступ к магистральному газопроводу.

Система отопления на баллоном газе предполагает применение газовых котлов, конструкция которых дает возможность использовать сжиженный газ.

Этот вид автономного отопления обладает огромным количеством преимуществ, особого внимания среди которых заслуживают:

1. Экономическая целесообразность. Отапливать загородный дом или коттедж при помощи газовых баллонов намного выгоднее использования дизельного и твердого топлива.
2. Высокий уровень КПД. Подобные системы отопления отличаются абсолютной герметичность, что дает возможность обеспечить более эффективное сжигание топлива.
3. Компактные габариты. Благодаря компактным габаритам и относительно небольшому весу, газовые баллоны занимают значительно меньше места, чем газгольдер.
4. Оперативная доставка топлива. Газовые баллоны отличаются достаточно небольшим весом, что позволяет перевозить их даже при помощи легковых транспортных средств.
5. Устойчивость к перепадам температур. Газовые баллоны устанавливаются в специализированном металлическом ящике, который обеспечивают надежную защиту от зимних морозов и летнего зноя.

Устройство системы отопления на газовых баллонах

Подобные системы отопления обычно используют в качестве теплоносителя обычную воду. Они состоят из специализированного газового котла, который работает на сжиженном газе, радиаторов отопления, а также металлического ящика для хранения газовых баллонов.

Как выбрать газовый котёл на сжиженном газе?

Заочно сказать, какой котёл на сжиженном газе лучше выбрать нельзя, ведь его характеристики должны строго соответствовать характеристикам конкретного помещения. Поэтому перед приобретением рекомендуется проконсультироваться со специалистами или самостоятельно разобраться с техническими параметрами.

Конвекционный или конденсационный

Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов. Эффективность работы агрегата потребляющего СУГ во многом зависит от способа использования, высвободившейся при сгорании топлива тепловой энергии:

• конвекционный – нагревает теплоноситель за счёт энергии, полученной от прямого сжигания газа, при этом часть теплоты теряется, уходя вместе с отходящими газами;
• конденсационный – «извлекает» дополнительное тепло путём охлаждения дыма и конденсации пара в низкотемпературном теплообменнике (экономайзере).

Очевидно, что конденсационный котёл выгодней – он позволяет экономить 15–20 % топлива, но при этом сам прибор стоит в 1,5–2 раза дороже обычного.

Отличия и критерии грамотного выбора конденсационных газовых котлов

Настенный или напольный

Принципиальная разница между подвесным и напольным оборудованием состоит не только в способе его размещения, но и в конструктивном устройстве:

• настенные модели – должны «вписываться» в компактный лёгкий корпус, они отличаются стальным/медным теплообменником, обычно более функциональной автоматикой;
• напольные модели – не ограничены по весу и размеру, поэтому могут иметь в т. ч. и чугунный теплообменник, а также более широкий диапазон мощности (10–60 кВт).

Настенные агрегаты укомплектовываются автоматикой, циркуляционным насосом и другими энергозависимыми элементами – практически, потребителю предоставляется готовая к работе тепловая мини-станция. Напольные котлы менее самостоятельны, но зато многие из них полностью независимы от электроэнергии.

Одноконтурный или двухконтурный

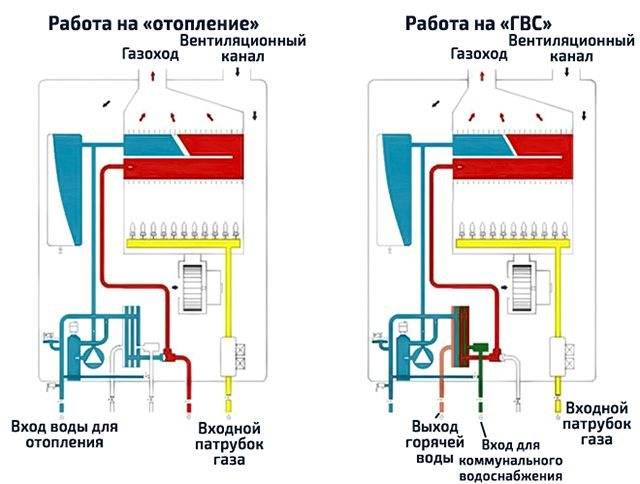

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС). От количества контуров зависит то, на выполнение каких задач рассчитано газовое оборудование, на что именно будет распределяться выработанное тепло:

• одноконтурный – предназначен непосредственно для отопления помещений;
• двухконтурный – отвечает и за отопление, и за горячее водоснабжение (ГВС).

КПД

Коэффициент полезного действия (КПД) – показатель, который определяет эффективность работы прибора и экономичность использования энергоресурсов.

Для котлов, потребляющих в основном сниженное топливо, значение КПД критично: хоть в продаже и встречаются образцы от 85 % до 97 %, приобретать агрегаты с КПД ниже 88 % не имеет смысла – иначе, из-за относительно высокого расхода горючего, затраты на газовое отопление жилища «догонят» электричество.

Минимально необходимая мощность

Чтобы приблизительно рассчитать мощность котла, можно воспользоваться упрощенной формулой, где на каждые 10 м2 площади приходится 1* кВт энергии.

*ориентировочное значение с учётом умеренного климата и потолков 2,5–3 м.

Так, например, для обогрева среднего дома 120 м2, расположенного в Москве или МО, минимально необходимая мощность агрегата составит 120÷10×1=12 кВт.

Как точно рассчитать необходимую мощность котла Индивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

На дополнительные характеристики также стоит обращать внимание: они в совокупности помогут сделать газовый котёл более продуктивным и безопасным:

• защитный комплект – состоит из предохранительного клапана, контролёра тяги, датчика активного пламени, воздухоотводчика и блока резервного питания;
• функциональная автоматика – включает модули автоподжига, регулировки пламени, самодиагностики, программирования режимов и внешнего управления;
• тепло- и звукоизоляция – специально подобранная обшивка предотвращает тепловые потери (повышается КПД прибора) и снижает шум от работы горелки.

Качественная изоляция помогает избавиться от хлопков, сопровождающих авторозжиг, треска и вибраций, что актуально при нахождении котла в помещении.

Выбор и эксплуатация газового котла

Как уже было сказано выше, нет необходимости искать «особый» котел отопления работающий на сжиженном газе — современные изделия могут работать как на природном газе, так и на сжиженном. Соответственно, при выборе котла следует исходить из общей площади отапливаемого помещения. Можно установить конвекционный или конденсационный котёл. Конвекционное устройство монтируется на стену, и при этом справляется с площадью до 300 м². Конденсационные котлы не только более мощные (отапливаемая площадь – не менее 400 м²), также они более экономичные.

Отдельно следует затронуть тему горячей воды. Многие пользователи специально устанавливают электрический бойлер, считая, что таким образом достигается большая экономия — такой подход неверный. Правильно будет приобрести двухконтурный газовый котёл. Расход газа при этом не сильно увеличивается, но качество горячей воды меняется разительно.

К популярным моделям двухконтурных котлов относится Buderus Logamax U072-24K — предназначен для работы как на природном, так и на сжиженном газе.

Газовый настенный котел Buderus Logamax U072-24K с закрытой камерой сгорания

Технические характеристики

Тип отопительного котла — газовый, конвекционный Горелка — газовая Количество контуров — двухконтурный Тепловая мощность — 7.20 — 24 кВт Тепловая нагрузка — 8 — 26.70 кВт Камера сгорания — закрытая Отапливаемая площадь — 250 кв.м КПД — 92 % Управление — электронное Установка — настенная Материал первичного теплообменника — медь Напряжение сети — однофазное Встроенный циркуляционный насос — есть Встроенный расширительный бак — есть, 8 л Топливо — природный газ, сжиженный газ Расход природного газа — 2.8 куб. м/час Расход сжиженного газа — 2 кг/час Номинальное давление природного газа — 10.50 — 16 мбар Допустимое давление сжиженного газа — 35 мбар Температура теплоносителя — 40 — 82 °С Температура в контуре ГВС — 40 — 60 °С Производительность горячей воды при t 30°C — 11.4 л/мин Производительность горячей воды при t 50°C — 6.8 л/мин Макс. давление воды в контуре ГВС — 10 бар Макс. давление воды в контуре отопления — 3 бар

Для того чтобы котёл функционировал исправно, следует правильно и своевременно проводить техническое обслуживание, в которое входят:

• Замена теплоносителя в системе отопления (как минимум раз в 5 лет) если используются незамерзающие жидкости типа «Теплый дом» и т.д. При использовании в качестве теплоносителя воды, замены не требуется.
• Чистка внутренних деталей котла от нагара.
• Обслуживание теплообменника.
• Замена (при необходимости) резиновых составляющих – колец, прокладок, втулок и т.д.

Почему взлетели цены?

Материалы по теме

Сложилось воедино куча факторов: и пожар на заводе Газпрома в Новом Уренгое, и остановка поставок газа железнодорожным транспортом, и начавшийся сезон заполнения хранилищ к зимнему периоду в Европе и в России, и внешние российские обязательства по поставке газа с невозможностью отзыва для обеспечения внутреннего рынка, и паника трейдеров на бирже.

В результате мы имеем, что имеем: литр пропан-бутана на заправках в середине сентября стоит от 34 рублей. А как утверждают эксперты: перевод бензинового автомобиля на газ имеет экономический смысл только в том случае, если цена пропан-бутана ниже бензиновой вдвое. Так, кстати, и было на протяжении десятков лет.

Перепроверим эту утверждение в нынешней экономической ситуации.

Что надо знать о таком котле

Отопительное оборудование с использованием котлов на пропане показало себя вполне приемлемым для автономного отопления. Подобные устройства компактны, удобны в эксплуатации, экологичны. У них отменный коэффициент полезного действия, Они на сжиженном газовой смеси работают не хуже, чем на природном газе.

Однако, для того, чтобы использовать такое изделие для отопления с максимальной эффективностью, надо знать его некоторые особенности, в частности:

• здесь газовая горелка с форсунками имеет диаметр в 2-3 раза меньший, чем в обычных газовых котлах из-за значительно большего давления газа из баллонов.
• в такой котел должно поступать кислорода больше, чем в обычный, поэтому следует использовать регулятор кислорода.
• специальная автоматика обеспечивает безопасность пользования агрегатом при отоплении, перекрывая газ в случае опасности аварии.
• очень чувствительны к некачественному газу одноконтурные котлы для отопления, монтируемые на стену, из-за чего их форсунки (жиклеры) засоряются и требуют профессиональной очистки.

Рис. 3

Особенности и нюансы выполнения установки, правила подключения

При выполнении монтажа важно строго соблюдать и учитывать ряд требований. В принципе в 80% все работы выполняются также как и в случае с проведением установки обычного газового прибора, но существуют некоторые отличия:

1. Установка прибора, который работает от СУГ, должна производиться в помещении площадью не меньше 8м2;
2. Высота потолков в котельной не меньше 2,3 м;
3. Расстояние от любой стороны (не лицевой) котла до стены от 0,7 метра;
4. В помещении должна иметься качественная естественная вентиляция, минимум одно открывающееся окно, широкий проход.

При условии, что все требования относительно выбора, установки и подключения отопительного прибора четко соблюдены, дальнейшая эксплуатация прибора на сжиженном газе будет радовать стабильностью и безопасностью, экономичностью и эффективностью в эксплуатации.

2 Классификация теплогенераторов

В зависимости от предназначения и особенностей конструкции принято выделять одно- и двухконтурные котлы на пропане. Первые отвечают лишь за обогрев помещения, они отличаются простотой конструкции и имеют доступную стоимость. Двухконтурные котлы позволяют решить проблемы с горячим водоснабжением, избавляя домовладельца от необходимости дополнительно приобретать в частный дом нагревательный бойлер. У таких теплогенераторов имеется сразу два контура, которые отвечают за обогрев помещения и нагрев воды, используемой для технических нужд.

В зависимости от конструкции котла камера сгорания может выполняться открытой и закрытой. Считается, что более функциональными и безопасными в эксплуатации являются установки с закрытой топкой, однако они имеют сложную конструкцию и высокую стоимость

Экономным покупателям рекомендуется обратить внимание на недорогие настенные установки, оснащенные открытой камерой сгорания. Такой котел одновременно функционален, может быстро обогревать помещение и при этом предлагается по доступной цене

При выборе отопителя необходимо обратить внимание на его показатели тепловой мощности. От этой характеристики будут зависеть функциональные возможности, особенности монтажа, наличие или отсутствие управляющей автоматики и стоимость котла

Расчет мощности теплогенератора не представляет особой сложности. На 10 квадратных метров обогреваемой площади должно приходиться 1 кВт отопительной установки. Только так можно обеспечить быстрый нагрев помещения, а оборудование не будет работать на пределе, что позволяет гарантировать долговечность и беспроблемность эксплуатации техники.

В зависимости от способа установки принято различать напольные и настенные агрегаты. Настенные модификации отличаются небольшой мощностью, а благодаря компактным габаритам их можно с легкостью смонтировать на кухне или в ванной комнате. Теплогенераторы этого типа станут отличным решением для дачи или частного дома площадью 80—100 квадратных метров. Если же требуется обогревать строение с площадью 200 квадратов и более, то необходимо отдавать предпочтение полноразмерным напольным установкам, имеющим соответствующую мощность и функциональность.

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

• настенные и напольные;
• одноконтурные и с подачей горячей воды;
• с атмосферной и закрытой камерой сгорания;
• с разным размером выхода под отопление (три варианта: 20, 25, 32);
• с различным диаметром дымохода;
• и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

• Модулированный турбонаддув.
• Защита от перемерзания теплоносителя.
• Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
• Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

К выбору такого оборудования как газовый котел, владельцы относятся серьезно. Информацию о газовом котле Baxi, о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте тут. Принцип действия и конструктивные особенности.

А в этой теме https://microklimat.pro/sistemy-otopleniya/elektricheskoe-dachnogo-doma.html рассмотрим варианты электрического отопления частного дома. Виды электрообогревателей и электрокотлов.

Основные элементы газобаллонного отопления

Для газовой отопительной системы, владельцу дома необходимо приобрести следующее:

Котёл, работающий как на магистральном, так и на сжиженном газе. Конечно, при наличии лишних средств можно купить 2 котла, каждый из которых будет приспособлен для определённой разновидности газа. Но, как выяснилось из отзывов пользователей, такое решение приведёт только к лишней трате средств. Следует знать, что перед подключением другого вида газа, на котле следует заменить жиклеры или целиком горелку. В более современных устройствах также необходимо перенастроить систему автоматики и управления (см. видео ниже).

Газовая котельная в частном доме

Запорную арматуру. Позволяет перекрывать поток газа в аварийных ситуациях или по необходимости, например, при проведении ремонта. Частым элементом любой газовой магистрали является стандартный вентиль.

Газовый шаровый кран — ручка окрашена в желтый цвет

Система автоматики и управления. Особой необходимости в установке данной системы нет, но автоматизация позволяет исключить человеческое вмешательство. Также такие системы очень часто оснащены дополнительными элементами защиты.

Редуктор для газового баллона

По возможности следует использовать газобаллонные установки, одним из производителей которых является немецкая фирма GOK.

Все вышеперечисленные элементы газобаллонной системы имеют различную ценовую политику. Здесь всё зависит от хозяина дома, но следует помнить, что эксплуатация некачественных и дешёвых баллонов для газа может привести к очень плохим последствиям.

Возможные неисправности и способы их устранения

Коды ошибок Навьен:

• 01 – перегрев (проверить работает ли насос и не засорился ли фильтр).
• 03 – нет газа (проверить, открыт ли кран).
• 04 – ложный сигнал о пламени (проверить исправность газового клапана, замена электродов или платы).
• 05 – 06 – КЗ на датчике температуры или обрыв.
• 09 – неполадки с вентилятором.
• 10 – неполадки с удалением дыма (проверить работоспособность вентилятора, не засорился ли дымоход, правильность подсоединения трубок вентилятора, причиной мог стать и порывистый ветер).
• 013 – КЗ на датчике протока ОВ.

Если котёл ошибок не выдаёт, но работает значительно хуже, причина может быть в засорившемся фильтре или завоздушенности системы.

Котлы Навьен, как и любая другая техника, любят хороший уход и грамотное обращение. Регулярные проверки и сервисный контроль помогут избежать поломок.

Монтаж внутренней электросети – ответственный этап при обустройстве нового здания. Электричество в частном доме своими руками – как правильно сделать проводку? Читайте советы профессионалов.

Тонкости монтажа и обустройства котельной

Сразу хотим выделить важный момент. Установку, подключение и запуск отопительного агрегата под СУГ допускается производить самостоятельно, но с учетом следующих нюансов:

1. Если вы рассчитываете впоследствии газифицировать дом и присоединить к магистрали котел, монтаж надо делать согласно требованиям нормативов, без нарушений. Иначе организация – поставщик не выдаст разрешение на подключение.

   Водогрейный аппарат монтируем согласно требованиям и рекомендациям производителя

2. Другая ситуация: присоединение к газопроводу не планируется. Тогда нужно ставить на участке подземную емкость под топливо — газгольдер, баллоны – вариант временный. Здесь не обойтись без проекта, найма специализированной фирмы и сдачи объекта в эксплуатацию. Значит, газовый котел должен монтироваться по всем правилам.
3. Вы производите работы на собственный страх и риск. Поэтому несете полную ответственность за безопасность жилища и своих близких. Советуем привлечь толкового инженера – специалиста по газоснабжению, хотя бы в качестве консультанта.

Общие требования к помещениям и установке газоиспользующих отопителей изложены в подробном руководстве на отдельной страничке ресурса. Здесь мы перечислим моменты, связанные с применением сжиженного топлива:

1. Пропан + бутан – довольно коварный газ, он тяжелее воздуха и в случае утечки скапливается в нижней зоне помещения. Вентиляцию топочной придется адаптировать — разместить одну вытяжную решетку на высоте 30 см от пола, вторую – под потолком. Приток предусматривайте в противоположном конце комнаты.
2. По той же причине следует купить и установить над полом газоанализатор, связанный с электромагнитным запорным клапаном. Последний монтируется на трубопроводе, подающем горючее из баллонов либо газгольдера.
3. Располагать пропановые емкости в топочной категорически не рекомендуется. Газопровод выводится сквозь стену наружу, где обустроен металлический шкаф с баллонами, подключенными к общей топливной рампе.
4. Газгольдер нельзя вкапывать ближе 10 м от жилого здания.
5. Минимальное количество баллонов – 2 шт., а лучше – четыре. Один сосуд не обеспечит требуемый расход горючего из-за малой площади испарения. Жидкое топливо не успевает обратиться в газ, давление в сети снижается, котел отключается либо недогревает воду.

Газоанализатор фиксирует утечку пропана и подает сигнал запорному клапану, а тот перекрывает подачу горючего

Поскольку давление пропана в закрытых сосудах превышает норму подачи в горелку, напор необходимо редуцировать. На выходе из рампы, объединяющей баллоны, ставится манометр и редуктор с диапазоном регулировки 20…60 мБар. Традиционные «лягушки», рассчитанные на поддержание постоянного давления 30 мБар, успешно совмещаются с напольными отопителями, оснащенными итальянской автоматикой SIT 630 и 710.

Вентиль автоматически или по команде переключает подачу газа с правой и левой стороны рампы

Меры предосторожности

Помещение, где находится котёл, должно хорошо вентилироваться.

Баллоны с газом, если они применяются, нужно хранить в отдельном прохладном помещении.

Нельзя сушить вещи на трубах газового отопления.

Параметры электросети должны соответствовать требованиям к конкретной модели (Например, 220В, 50 Гц).

Агрегат должен включаться в отдельную розетку (другие приборы в неё не включаются), удлинители и переходники – не допустимы.

Влажными руками нельзя прикасаться к корпусу прибора, включать его в сеть.

Работающий прибор должен быть в защитном корпусе.

Нельзя самостоятельно устанавливать или ремонтировать газовое оборудование – это работа государственных служб. Раз в год эти службы будут проводить профилактический осмотр котла.

Если появились пузырьки, немедленно перекройте газовый вентиль, обеспечьте приток воздуха и вызовите аварийную службу.

Как произвести переоборудование

Для того чтобы переоборудовать обычное газовое отопительное оборудование в котел на пропане потребуется произвести следующие действия:

1. Осуществить замену форсунок или всей горелки. В современных конденсационных моделях иногда бывает достаточно обычной замены картриджа. Все эти действия должны производиться профессионалами, имеющими соответствующий допуск — только так можно обеспечить безопасную эксплуатацию системы после подключения.
2. Выполнить монтаж редуктора — преобразователя, снижающего давление. Этот шаг необходим для того, чтобы адаптировать котел к работе на СУГ. Если баллонов несколько, каждый из них может быть подключен к отдельному редуктору или общему преобразователю.
3. При необходимости — заменить газовый клапан.
4. Если предполагается подключение от баллонов — следует позаботиться об установке рампы спаривания, позволяющей соединять их в единую систему (до 10 емкостей одновременно). Таким образом можно обеспечить поддержание стабильного уровня давления в системе, снизить расход топлива и частоту заправок.
5.  В котлах с электронным управлением, снабженных переключателем вида топлива, требуется также установить параметр G31 соответствующий пропану (по умолчанию установлен G20).

В любом случае, вне зависимости от того подключаете вы ГБО или планируете подачу топлива из газгольдера, производить работы по монтажу или переоснащению имеющегося оборудования могут только профессионалы. Иначе гарантировать безопасность его эксплуатации будет невозможно.

Как перевести газовый котел на сжиженный газ

Основное различие оборудования, которое работает на природном и сжиженном газе заключается в том, что топливо подается под разным давлением. Так, в первом случае оборудование настроено на подачу газа под давлением 5-12 атм, если давление будет ниже, срабатывает датчик и подача топлива прекращается.

Для стабильной и безопасной работы котлов на сжиженном газе потребуется оборудование перенастраивать:

— меняется скорость подачи;

— необходимо установить специальный комплект жиклеров;

— выполнить перенастройку автоматики.

Практически все современные модели газовых котлов способны эффективно работать на обоих видах топлива. Для смены режима работы потребуется переключить режим функционирования и сменить форсунки.

В процессе перенастройки прибора на работу со сжиженным газом необходимо установить минимальное давление подачи топлива. Отметим, что выполнять необходимые работы необходимо доверять только квалифицированным специалистам, которые имеют соответствующие допуски.

ВАЖНО! В технической документации оборудования указывается минимальное значение, при котором техника сможет нормально продолжать функционировать. Чем показатель ниже, тем большее количество смеси можно будет использовать из топливной заправляемой емкости.

Шаги переделки со сменой горелки

Конструкция ряда котлов устроена так, что нет смысла в выворачивании отдельно форсунок. Для них производители выпускают модули, рассчитанные на сжиженный газ. Запросто поменять модуль горелки можно, например, в котле Навьен Делюкс (Navien Deluxe).

Вся работа заключается в замене коллектора с форсунками на точно такое же устройство, но с отверстиями иного размера. То, что оно будет заводского производства – несомненный плюс, гарантирующий герметичность газопроводных каналов. Сомневаться в его дальнейшей безопасной эксплуатации не придется.

Работы по переоборудованию и перенастройке в этом случае проводятся следующим образом:

После этих нехитрых манипуляций собираем котел, соблюдая обратную последовательность. Таким же образом производится переделка и перенастройка большинства напольных газовых котлов, особенно, если они конденсационного типа. Этот вариант котлов чаще всего даже рассчитан на возможность перевода.

Наглядно ознакомиться с процедурой замены коллектора с газовыми форсунками и настройкой котла поможет следующая фото-подборка:

Источник

Подключение к СУГ

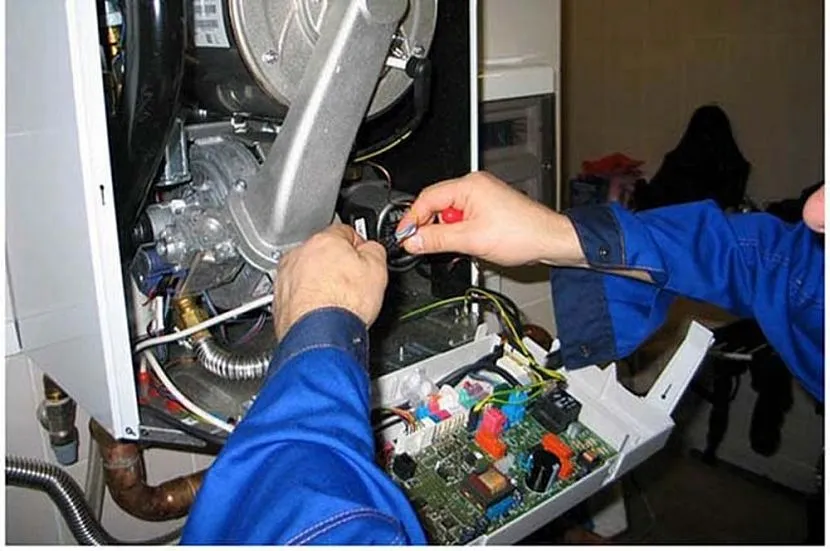

Для переключения котла на СУГ лучше воспользоваться услугами специалиста с лицензиейИсточник otivent.com

Мы не сможем указать вам точный порядок действий для настройки котла, работающего на баллонном газе, так как у всех производителей он будет отличаться в нюансах. Тем не менее, принцип действий будет одинаковым, но в любом случае не производите пуск самостоятельно, без контроля со стороны лицензированного специалиста.

Переоборудование горелки

Комплект форсунок под сжиженный газИсточник truber.com.ua

Начнем с того, что котлы все-таки отличаются своим внутренним оборудованием, хотя и работают по одинаковому принципу. Например, чтобы запустить итальянский котел на баллонном газе, достаточно поменять форсунки на рампе, но вот уже для немецкого Viessmann Vitopend потребуется заменить всю горелку целиком. Поэтому, при покупке в магазине сразу поинтересуйтесь особенностями агрегата по поводу перехода на СУГ – там же вы сможете приобрести дополнительное оборудование (горелку, целиком или только форсунки).

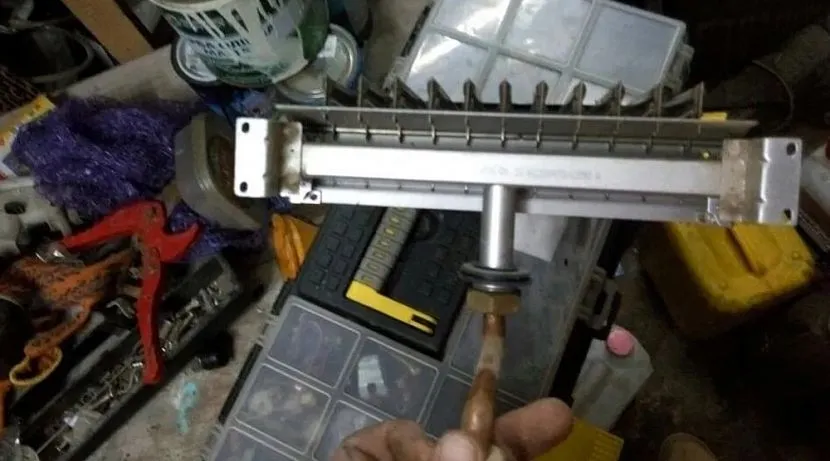

Газовая горелка с форсунками на рампеИсточник olx.ua

Чтобы поменять форсунки или рампу целиком, в любом случае нужно предварительно снять теплообменник, так как иначе вы просто не подберетесь к нужному узлу. Впрочем, у большинства агрегатов выполнить такие работы довольно просто – достаточно открутить несколько болтов и/или гаек.

Регулировка давления

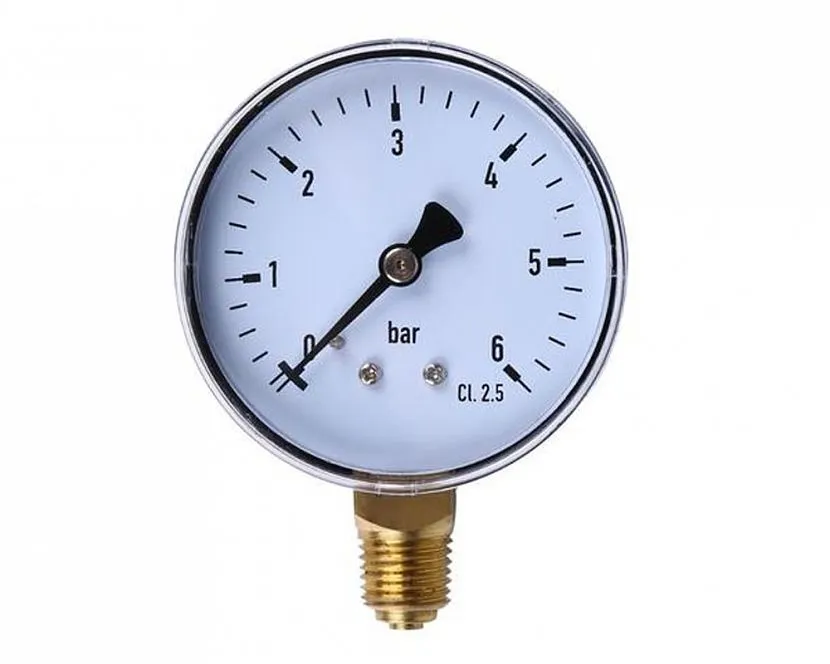

Такой манометр понадобится для измерения давленияИсточник aliradar.com

Перед настройкой газового клапана необходимо замерять давление сжиженной смеси и для этой цели используем манометр. Такой прибор на фото вверху показан в Барах, но это не является обязательным требованием – он может быть для измерения в Паскалях (МПа) – просто конвертируйте величины по паспортным данным. Для подключения прибора к штуцеру, как правило, нужен катетер №28.

Для измерения входного давления ослабляете на несколько оборотов винт на нижнем штуцере клапана, подключаете трубку и смотрите данные – они должны быть в пределах 43 мБар, но точные данные смотрите в техдокументации котла. Регулировка входного давления осуществляется редуктором от баллонов. Давление на выходе измеряется подобным образом: на пару оборотов ослабляете винт на верхнем штуцере, подключаете манометр и, запустив котел, ставите горелку на максимальный режим. Смотрите показания на приборе – в среднем, они должны быть 17 мБар.

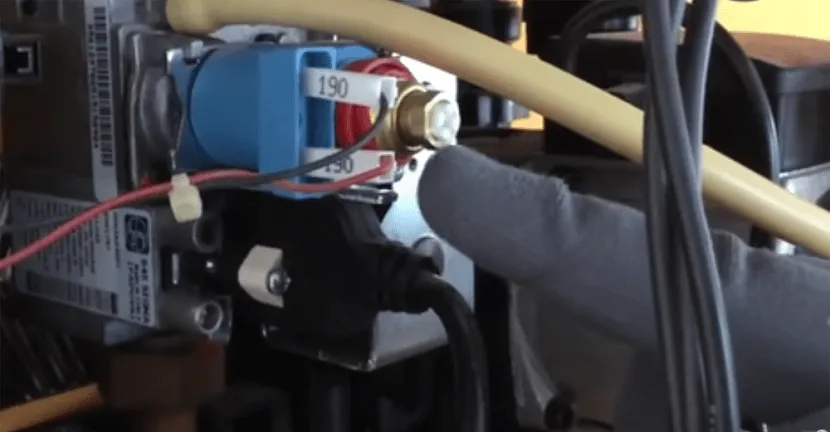

Входное давление регулируется болтом на клапанеИсточник youtu.be

Все настройки проводятся при открытой крышке топливной камеры – так вам будет удобнее. Maximum-minimum давления выставляются с ориентировкой на паспортные данные. В техусловиях есть раздел «Сжиженный газ» или нечто похожее. Для того чтобы привести настройки на должный уровень по центру газового клапана есть пластиковый колпачок, который нужно снять и под ним будет винт под фигурную отвёртку, зафиксированный контргайкой. Её следует ослабить, произвести регулировку и зажать заново, чтобы настройки не сбивались. Также обязательно нужно затянуть винты на верхнем и нижнем штуцере, чтобы нигде не было утечек газа. После этого закрываете крышку и вызываете специалиста для освидетельствования – поверьте, это в ваших интересах!

Принцип работы

Сравнивая обычные газовые котлоагрегаты и котлы отопления на сжиженном газе, можно выделить следующие различия в принципе работы:

• Для нормального функционирования требуется меньшее давление. Газовоздушная смесь подается под давлением, не превышающим отметку в 3-4 мБар. Магистральный газ подается под напором 0,8-1 Бар.
• Преобразование жидкого топлива в газообразное. Пропан-бутановая смесь транспортируется в виде жидкости. Она превращается в газ при определенных условиях. Постоянное давление в трубопроводе — одно из них. Создание необходимых условий, обеспечение стабильной работы — задачи редуктора, монтируемого между котлоагрегатом и топливной емкостью.
• КПД. Отопительные котлы на сжиженном газе работают с КПД 92-95%.
• Форсунки. Имеют другой (меньший) диаметр выпускного отверстия. Так обеспечивается небольшая скорость подачи газовоздушной смеси, примерно 0,86 кг/час.

Принцип работы котлов на сжиженном газе

Этапы переоборудования со сменой резака

Конструкция ряда котлов устроена таким образом, что нет смысла крутить форсунки по отдельности. Для них производители выпускают модули, предназначенные для сжиженного газа. Вы можете легко заменить модуль горелки, например, в котле Navien Deluxe).

Вся работа заключается в замене коллектора с форсунками на точно такой же прибор, но с отверстиями разного размера. Тот факт, что он будет изготавливаться на заводе, является решающим преимуществом, обеспечивающим герметичность трубопроводов. В его дальнейшей безопасной эксплуатации сомневаться не приходится.

Работа по конвертации и конвертации в этом случае выполняется следующим образом:

• Отключите установку от электросети и закройте вентиль на газопроводе.
• Снимите переднюю панель с корпуса котла.
• Отсоедините электроды, подключенные к системе зажигания.
• Снимите трубу подачи газа, находящуюся внутри котла, предварительно открутив 4 винта, которые ее фиксируют.
• Снимите крышку, установленную на закрытой камере сгорания. Для этого откручиваем 11 саморезов.
• Демонтируем датчик защиты от перегрева вместе с намеченным кронштейном.
• Снимаем коллектор вместе с прикрепленными к нему насадками. Чтобы его снять, открутите два винта справа и слева от устройства.
• Устанавливаем на новый собираемый коллектор уплотнительное кольцо, закрывающее вход газовой трубы. Устанавливаем новый коллектор в исходное положение и фиксируем саморезами.
• Пятый снизу микровыключатель переведен вправо. Затем перенастраиваем устройство на работу на сжиженном газе.

После этих несложных манипуляций собираем котел, соблюдая обратную последовательность. Аналогичным образом производится переделка и реконфигурация большинства напольных газовых котлов, особенно если они конденсационного типа. Этот вариант котлов часто тоже рассчитан на перевод.

Следующая подборка фото поможет вам наглядно ознакомиться с процедурой замены коллектора с газовыми форсунками и установки котла:

Галерея изображенийФотографии из Для переоборудования котла на работу на сжиженном газе приобретаем коллектор с форсунками рекомендованного производителем размера. Чтобы снять старый коллектор с форсунками и заменить его новым, мы разбираем котел. Сначала снимите переднюю панель. Чтобы снять закрытую крышку камеры, сначала отсоедините кабели от системы розжига газового котла. Снимите трубу подачи газа к горелке, которая мешает доступу к коллектору. Для этого открутите четыре винта. Снимите датчик устройства защиты от перегрева во время работы котла. Не отключаем Откручиваем винт, который удерживает кронштейн от датчика системы защиты. Мешает снятие крышки с горелки. Снятие опоры Чтобы снять крышку с закрытой газовой горелки, открутите винты 11

Осторожно «взяв» край крышки с закрытой горелки, снимите ее с первоначального гнезда, стараясь не деформировать ее. Шаг 1: Приобрести коллектор для замены Шаг 2: Снятие передней панели котла Шаг 3: Отсоединение кабелей системы зажигания Шаг 4: Удаление трубы подачи газа к горелке Шаг 5: Удаление датчика защиты от перегрева Шаг 6: Отвинчивание кронштейна зонда Шаг 7 : Открутить винты крышки горелки Шаг 8: Снять закрытую крышку горелки

Теперь остается только сменить коллектор и подготовить газовую группу к работе в качестве баллонов или газохранилища:

Галерея изображенийФотографии из Осмотрим пространство камеры сгорания. Дымчатые стены – хороший знак, это означает, что производитель проверил работу агрегата. Открутите два винта слева и справа от коллектора, снимите его, чтобы на его место поставить другое устройство. Снимите уплотнительное кольцо с предыдущего коллектор и переместите его к устанавливаемому устройству. Подключаем. Пятый микровыключатель снизу, расположенный на плате управления, переводим вправо. Калибровка завершена. Шаг 9: Осмотрите внутреннюю часть камеры сгорания. Шаг 10: Отсоедините коллектор природного газа. Шаг 11: Установите коллектор для сжиженного нефтяного газа. Шаг 12: Установите котел для сжиженного нефтяного газа

Однако вы должны знать, что оба вышеупомянутых метода модификации, как правило, не реализованы со всеми моделями модулей. Есть котлы, которые даже не стоит пытаться переводить на сжиженный газ, особенно агрегаты, которые давно находятся в производстве.

В любом случае, прежде чем планировать переработку и перевод, необходимо поинтересоваться у представителей компании, осуществившей первый запуск, о возможности реализации такого проекта. Также стоит изучить паспорт газоперерабатывающего оборудования и рекомендации производителя. Обычно есть возможность.
