Проверка светодиода с помощью тестера
Светодиоды имеют срок службы, и когда-то выходят из строя. Давайте рассмотрим, как проверить светодиод.
Для проверки выпаянного светодиода мультиметром необходимо перевести прибор в режим проверки диодов:
- анод — положительный электрод, подключается красный щуп тестера;
- катод – отрицательный электрод, подключается чёрный щуп тестера;
- на дисплее увидим величину падения напряжения;
- если изменить полярность — падения напряжения быть не должно, такие результаты говорят нам об исправности светодиода.
Фото 09. Тестер в положении прозвонки светодиода.
Как проверить светодиод на плате
Процедура проверки остается неизменной, единственное, что необходимо – сделать выносные щупы. Если у вас нет специальных переходников для выноса щупов, то в разъем для проверки светодиода отлично становятся швейные иглы. Таким образом, мы просто делаем переходник своими руками.
Фото 10. Заводские сменные насадки на щупы.
Изготовление прозвонки своими руками
Можно сконструировать самодельный прибор, который состоит из двух медицинских игл, проводов и батарейки. На каждую иглу наматываем провод, подсоединяем каждый конец к элементу питания. Не выпаивая светодиод, подкидываем иголки на контакты светодиода и видим, работает он или нет. Помните: любой светодиод питается постоянным напряжением, а потому имеет плюс и минус. Соблюдайте полярность. Ошибка не выводит светодиод из строя, но и не зажигает его. Видео, как сделать прибор я ставлю ниже.
Проверка ленты на работоспособность
Если не светится вся светодиодная лента, надо проверить надежность подключения блока питания и наличие тока в розетке. Для этой цели лучше использовать контрольную лампу или мультиметр. При проверке с помощью индикатора напряжения, берут двухпроводной: индикаторная отвертка покажет только наличие фазы, а ноль может отсутствовать.
Потом нужно удостовериться, что не нарушена целостность провода блока. Измерить напряжение на клеммах, обозначенных L (line) и N (neutral). Если все в порядке, проверить напряжение на выходе. В случае его отсутствия блок неисправен. А если оно есть, проверить целостность провода и напряжение на гибкой плате.
Иногда напряжение отсутствует в контактах между проводом и гибкой печатной платой. Если оно есть, проблема может быть в контактах самой LED-ленты. Здесь необходимо протестировать, насколько хорошо выполнена пайка.
Когда для подключения применяется коннектор, проверяют внутреннюю контактную площадку: клеммы могут окисляться, и тогда им нужна чистка.
Если все в порядке, а проблема осталась, вероятнее всего, неисправен первый сегмент светодиодной ленты, где могла перегореть одна из токопроводящих дорожек. Чтобы проверить это предположение, подают питание на второй, третий участки и т.д., пока не появится свет.
Случается, часть ленты или вся она целиком мерцает. Чтобы найти причину, сначала проверяют блок питания. Используют для теста заведомо исправную ленту либо, наоборот, тестируемую подключают к заведомо исправному блоку. Если все в порядке, исследуют клеммы и провода, а также контактную площадку: там могут быть обрывы или загрязнения.
Блок питания
Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.
По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.
Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?
Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!
При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.
Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.
Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.
Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.
Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.
Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.
Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.
Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.
Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.
Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.
И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.
Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.
Последние мысли: устранение проблем с мерцающим светом!
- Первым делом проверьте, не ослабла ли проводка. Убедитесь, что ваше приспособление плотно прикручено и нет ослабленных соединений. Штатный светодиод T8 мерцает из-за неплотных контактов.
- Подключите светодиод к другому переключателю и посмотрите, сохраняется ли мерцание.
- Обычно светодиодные фонари так же хороши, как и их конденсаторы. Замените конденсатор на качественный и посмотрите результат.
- Если вам удобно работать с электрическими компонентами, возьмите вольтметр и проверьте, нет ли в цепи искаженного напряжения. (Среднее напряжение должно быть ~ 120 В)
- Если проблема не исчезнет, проверьте драйверы светодиодов, диммеры и источник питания. Проверьте наличие скачков напряжения и скачков напряжения из-за тяжелых приборов или общего трансформатора.
- Используйте драйверы постоянного тока, чтобы уменьшить мерцание. Если мигание продолжается, возможно, возникли проблемы с совместимостью.
- Как только вы обнаружите неисправный компонент, обратитесь к производителю и попросите его заменить или помочь.
- Наконец, поговорите со специалистом-электриком, чтобы найти решения.
Распространенные причины мигания
Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.
Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию. Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.
Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:
- применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
- перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
- применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
- микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.
Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии
О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.
Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.
Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.
Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.
Как найти неисправность
Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?
Всю светодиодную подсветку можно разбить на отдельные функциональные части:
первым идет блок питания
далее, блок управления RGB цветами (контроллер)
усилители RGB, если таковые есть
сама светодиодная лента
коннекторы или соединители
Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.
Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).
Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.
Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.
Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.
Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.
Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.
При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.
В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.
Устраняем причины мигания
Для выхода из положения можно предпринять различные действия, выбор которых зависит от предпочтений пользователя. Самый кардинальный и простой вариант – вообще демонтировать подсвечивающий элемент из корпуса выключателя.
Для этого потребуется:
- «Снять» электропитание с квартиры (отключить вводный автомат).
- Удалить посредством отвертки с тонким жалом сначала клавиши, а затем декоративную рамку выключателя.
- После этого можно будет ослабить контакты крепления подводящего и отходящего в сторону лампы проводов.
- И, наконец – полностью демонтировать светодиод с резистором с осветительного прибора.
Вид выключателя с неубранным светодиодом приводится ниже.
Тем, кто не желает расставаться с преимуществами ночной подсветки можно дать только один совет – покупайте качественную светодиодную лампу, доработанную с учетом исключения эффекта мигания. Естественно, что она обойдется несколько дороже, но за любые удовольствия приходится платить!
Намного сложнее решается вопрос в случае, когда после принятия всех описанных выше мер, лампа все равно продолжает мигать. Единственное, что может являться причиной этому – изношенная и неухоженная электропроводка.
Если последовательные попытки устранить мигание всеми способами ни к чему не привели – его причиной, скорее всего, является именно этот фактор. В отдельных случаях указанная ситуация становится толчком к полной замене старой алюминиевой электропроводки на новый кабель с медными жилами.
http://svetilnik.info/problemy-so-svetom/kak-vyyasnit-pochemu-morgaet-svetodiodnaya-lenta-i-ustranit-problemu.htmlhttp://svetodiodinfo.ru/voprosy-o-svetodiodax/pochemu-morgaet-vo-vklyuchennom-sostoyanii.htmlhttp://ledjournal.info/vopros-otvet/pochemu-migaet-svetodiodnaya-lenta.htmlhttp://svetosmotr.ru/morgaet-svetodiodnaya-lenta/
Причины мерцания лампы
Основными причинами, вызывающими мерцание осветительного прибора в отключенном состоянии, являются:
- Наличие в выключателе, управляющем коммутацией лампы, встроенного индикатора (светодиода или неоновой лампочки).
- Низкое качество купленного изделия, которое согласно заявлением производителя мигать не должно.
- Плохое состояние электропроводки в квартире, приводящее к появлению паразитных токов утечки.

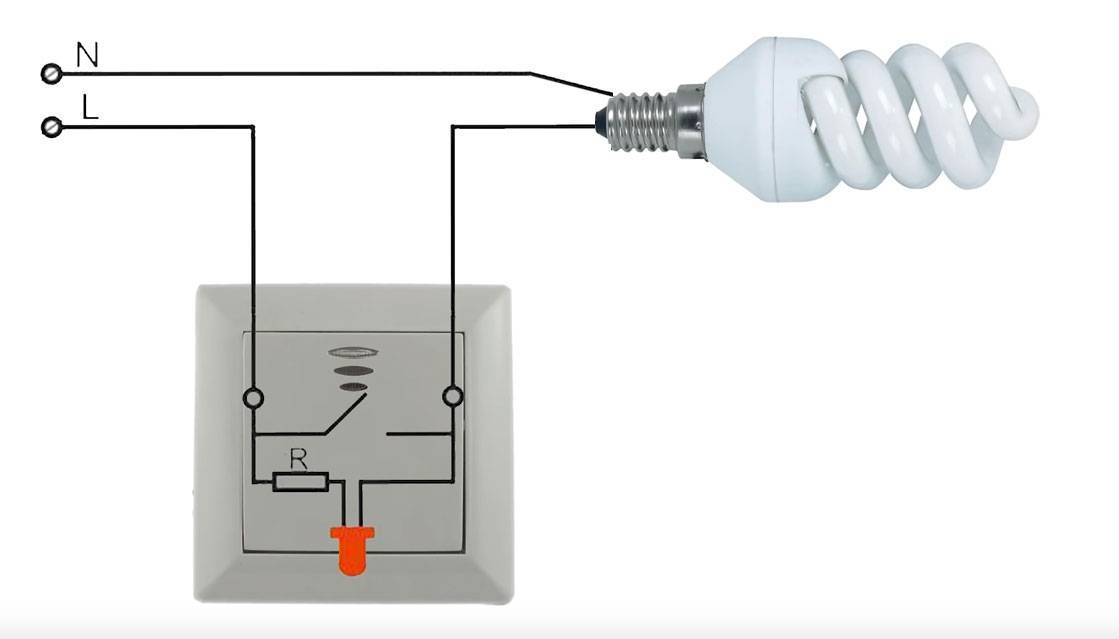

Согласно схемному решению, применяемому в современных выключателях с подсветкой, используемый в них светодиод с ограничивающим резистором включаются между входной и выходной клеммой коммутирующего прибора. То есть при любом его состоянии напряжение питания 220 Вольт, ограниченное сопротивлением, будет поступать на осветительный элемент (фото ниже по тексту).
В драйвере светодиодной лампы имеется конденсатор, который заряжается при протекании небольших токов в цепи подсветки, что и приводит к эффекту мерцания.
В качественных (брендовых) осветительных изделиях емкость конденсатора увеличивается настолько, что частота миганий для человеческого глаза практически незаметна.
Влияние состояния электропроводки на этот эффект объясняется очень просто: нарушение изоляции проводов, а также скопившиеся сырость и пыль приводят к появлению утечек на землю по цепи питания лампы. По это причине она начинает мигать с частотой зарядки размещенного в драйвере конденсатора.
Блок питания
Самый важный элемент системы освещения со светодиодной полосой – блок питания (драйвер). В его состав включен конденсатор, накапливающий напряжение. При достижении максимума объема лампочки начинают моргать во включенном и в выключенном состоянии.
Другая важная деталь драйвера – выпрямительный мостик. Если он вышел из строя, на осветительный прибор подается переменный ток, вызывающий повышенное мерцание. В качественном драйвере предусмотрена норма проседания напряжения более 20%. Если этот показатель меньше, при снижении силы тока в сети LED-лента начинает моргать, но не при включении, а после того, как прогреются все детали микросхемы.
Светодиодная полоса может питаться от 12-и или 24-х В. Соответствие можно проверить мультиметром.
Некачественная пайка
Хаотическое моргание всегда свидетельствует о плохом контакте на болтиках или пайке. Чаще всего эта неисправность возникает, если при пайке использована кислота в сочетании с флюсом. Они остается на контактах и разъедают медь, если тщательно не смыты. Осветительный прибор начинает моргать.
Окисление контакта на коннекторах
Если для соединения отрезков ленты используются коннекторы, их контакты окисляются в помещениях с сырыми стенами. Под воздействием окислов соединения перегреваются и перегорают. Чаще всего подобное случается в новостройках, поэтому в новой квартире при монтаже системы лучше использовать пайку.
Неисправный светодиод
Полосы с блоком питания состоят из модулей, в каждом из них 3 диода. Если выгорел один светодиод, моргают три. В лентах, питающихся от сети, диоды в модулях соединены последовательно. В каждом модуле 60 лампочек. Если вышла из строя одна, моргает весь модуль длиной 1 метр.
Контроллер и пульт
Предназначение контроллера – менять интенсивность свечения одного цвета. В состав контроллера входит основной блок и пульт. Он монтируется между драйвером и LED-лентой. При большом метраже устанавливаются дополнительные блоки между лентами.
Встречаются механические мини-модели, управляемые кнопками на корпусе. Самая частая причина выхода из строя контроллера – повышенная влажность. Покупать следует модели с повышенным уровнем защиты.
Если светодиодная лента мерцает, первым проверяется пульт. Его функциональность снижается, если села батарейка. Другая распространенная причина – залипание кнопок, приводящее к замыканию контактов.
Другие вероятные проблемы
LED-лента может моргать и по другим причинам:
- неправильный монтаж полосы (без защиты или отвода избытков тепла);
- нарушение схемы подключения;
- выработка ресурса.
Если LED-лента просто приклеена, при большой длине мощность большая. Отсутствие металлического монтажного канала способствует нарушению контактов из-за перегрева. Со временем во время работы лампочки начинают моргать.
Самая распространенная ошибка при самостоятельном монтаже – перепутывание фазы и ноля. Причина путаницы — отсутствие маркировки на выключателе. Если к нему подведен ноль, светодиодная лента моргает как при включенном, так при выключенном свете.
Под конец срока службы в рабочем состоянии из-за деградации кристаллов кроме мерцания наблюдается изменение света и интенсивность свечения, после включения лампочки моргают. Мигание в выключенном состоянии может вызвать так же выключатель с подсветкой.
Неисправности электропроводки
Одна из причин свечения светодиодных ламп – естественное старение электропроводки и появление утечек через изоляцию. Это может вызвать появление напряжения в совершенно неожиданных местах. В большинстве случаев оно невелико, но достаточно для того, чтобы LED-прибор слабо светился.
Старая алюминиевая проводка, проложенная скрытым способом, через 30 лет эксплуатации.
Состояние изоляции можно проверить мегомметром (проверка мультиметром в большинстве случаев – пустая трата времени из-за низкого измерительного напряжения). Для сети 220 В сопротивление изоляции не должно быть меньше 0,5 МОм. Но даже в случае выявления ухудшения состояния изоляции зачастую ничего сделать нельзя – точно определить место повреждения невозможно. А так как электропроводка в жилых и общественных зданиях скрытая, то полная ее замена производится во время капитального ремонта помещения.
Совет эксперта
Стариков Михаил
Старший инженер-электроник
Задать вопрос
При испытании изоляции сети 220 В напряжение мегомметра должно быть не более 500 В. На время проведения замеров нагрузку (светильник) надо отключить, чтобы она не вышла из строя при воздействии повышенного напряжения. Также надо отсоединить испытуемые провода от питающей стороны (выключатель).
Влияние емкостной проводимости
Надо учитывать, что утечка может носить емкостный характер. Одной обкладкой конденсатора при этом служит провод, другой – второй провод, заземленный токопроводящий элемент (арматура), сырая стена и т.д. Такую неисправность мегомметром обнаружить без опыта намного сложнее. Надо учитывать, что эту проблему не решить даже полной заменой электропроводки. Емкость от этого никуда не денется, и больше того – она напрямую зависит от качества изоляции.
Влияние паразитной емкости между нулевым и фазным проводом.
Также паразитная емкость может вызывать несанкционированное свечение, если на нулевом проводе присутствует напряжение относительно земли. Его источником является несимметричность напряжения по фазам, свойственная сетям конечных потребителей (220 В). Через межпроводную емкость это напряжение создает небольшой ток, при котором светодиодная лампа тускло горит даже в отключенном состоянии.
И еще надо отметить влияние наводок. Бывает ситуация, когда параллельно фазному проводу на длительном протяжении и небольшом расстоянии проложен другой фазный провод. Если к нему подключена достаточно мощная нагрузка, то ток, протекающий по такому проводнику, создает электромагнитное поле, индуцирующее напряжение в проводе питания LED. Его может быть достаточно для постоянного или периодического зажигания светодиода.
Способы устранения мерцания светодиодной ленты
Кардинальным способом решения причин с миганием является приобретение светодиодной ленты с блоком питания от проверенного и надёжного производителя, и притом — в магазинах, где имеются сертификаты соответствия на подобные изделия. Не стоит стесняться попросить продавца показать необходимый документ. Правда, цена вопроса окажется значительно более высокой. Именно по этой причине многие владельцы специализированных маркетов, продающих светильники, отказываются брать на реализацию светодиодную продукцию от торговых марок Phillips или Osram: цена велика, а успешная реализация сомнительна.
Как выглядит сертификат соответствия
Для лент LED-светильников китайского производства необходимо подбирать соответствующие управляющие схемы (умельцы паяют их самостоятельно, благо, в интернете — на специализированных форумах — имеется достаточное количество схем на все схемы подключения светодиодов). При изготовлении схемы необходимо учитывать, что она должна иметь гальваническую развязку по току. Принцип заключается в том, чтобы гарантированным образом обеспечить передачу мощности между отдельными элементами схемы без их непосредственного контакта.
Вариантов немного: либо емкостная развязка через конденсатор с небольшой ёмкостью, либо индуктивная, при помощи катушки. Конденсаторная развязка более выгодна, поскольку габариты схемы, управляющей работой светодиодов в ленте практически не увеличиваются, а инерционность срабатывания будет весьма малой. Недостаток состоит в том, что емкость конденсатора для каждого варианта включения светодиодной ленты следует подбирать индивидуально.
Более простые способы устранения неисправностей
- Отказаться от подсветки в выключателе или в блоке питания. Эффектность работы возрастает, если в выключателе смонтирована подсветка, однако следствие взаимодействия двух групп светодиодов в ленте может привести к обратному эффекту.
- Проверить текущее значение напряжения: как уже было показано выше, отдельные производители светодиодов в ленте не в состоянии обеспечивать разумную амплитуду возникающих пульсаций. В таком случае придётся обеспечивать двухполупериодное выпрямление тока, что снизит амплитуду колебаний напряжения примерно вдвое. Недостаток в том, что модернизированная схема может не разместиться в прежнем корпусе.
- Самый простой вариант: вышел из строя (либо близок к тому) один из светодиодов. Неисправность одного из светильников LED-ленты (которая включает в себя, как правило, до трёх источников, располагающихся последовательно) приводит к миганию всей ленты. Бракованный элемент имеет чёрные точки или потемнение на своём внешнем корпусе.
- Неисправен пульт дистанционного управления: либо функционально (для китайских производителей это не редкость), либо просто села батарейка. Неисправность легко диагностируется тестером, настроенным на диапазон 12 В. Возможно также и обычное механическое загрязнение кнопки на пульте или блоке питания. Пульт проверяется во всём рабочем диапазоне напряжений, при которых функционирует светодиодная лента, но не ниже 6…7. В.
Устранение мерцания
Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.
Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.
Отключение диода
Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.
Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.
Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.
Замена коммутирующего аппарата
Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.
Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.
Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.
Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.
Включение дополнительной лампы
Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.
Шунтирующий резистор
Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.
Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.
У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.
Мифы про светодиодные лампы
Светодиодные лампы горят вечно
Конечно, это не так. Как и любой электронный прибор, светодиодная лампа может сломаться или перестать работать должным образом.
Так что не надейтесь – светодиодные лампы Вам тоже придётся менять. Только не так часто – многократно реже.
Лампа на 2 ватта заменит 60 ватт
Этот удивительный миф принесла наша покупательница. А удивительное в нём то, что она процитировала своего электрика. Достаточно просто включить рядом эти две лампы, чтобы убедиться, что это далеко не так – современные светодиодны эффективны, но не до такой степени!
Даже если когда-либо будет достигнут теоретический предел эффективности светодиодов, то даже тогда лампа в два ватта мощности не будет давать столько же света, сколько 60-и ваттная лампа накаливания. Хотя надо признать, что она очень к этому приблизится.
На текущий же момент,
Чтобы получить что-то похожее на 60 ватт лампы накаливания, нужно взять светодиодную лампу со световой мощностью не меньше 7 ватт.
Более эффективные светодиоды существуют, но пока далеки от массового производства – их цена живёт в каком-то ином мире.
Особенности светодиодной лампы
Конструкция лампы данного вида сложнее, чем аналога с нитью накаливания. Принцип действия основан на рекомбинации электронов и дырок с переводом на другой энергетический уровень, в результате чего возникает свечение, которое является следствием выделения фотонов.
Этим процессам способствует применение определенных полупроводниковых материалов светодиода.
Чтобы разобраться, почему при выключенном свете горят светодиодные лампы, нужно заглянуть в ее структуру. В магазинах представлены осветители разного размера и формы. Отличается и внутреннее строение.
Наверное, каждый замечал большие различия ценовой категории этого товара, от 100 рублей до тысячи. Именно особенностями устройства обусловлен такой широкий диапазон.
Для обеспечения приемлемых условий работы лампы используется токоограничивающий элемент. В более простых схемах для этой цели задействуют резистор.
Источники света более высокого качества функционируют по иному принципу: в основе схемы лежит диодный мост, который выпрямляет сетевое напряжение и подает его на светодиоды, соединенные последовательно.
Одно из главных отличий современного освещения от обычного накаливающего, это постоянная подача тока, такие схемы называют выпрямленными.
- Светодиодная лампа имеет следующие составляющие:
- стеклянный рассеиватель;
- плата, с прикрепленными к ней диодами;
- радиатор;
- балласт с конденсатором;
- цоколь.
Конденсатор, преобразовывающий и накапливающий энергию, расположен на драйвере. Затем ток подается по цепи в плату, от нее в чипы и диоды. Светодиодная лампа высокого качества имеет несколько иной принцип работы.
Основой является диодный мост, он подает энергию на светодиоды последовательного соединения. Такие источники не будут беспокоить тусклым свечением после выключения выключателя.
Не путайте светодиодную лампу и люминесцентную. Именно люминесцентные светоизлучатели называют энергосберегающими. Чаще всего отличить их можно по спиралевидным колбам. Они постепенно набирают свет при включении, и проблем со свечением при выключенном выключателе не возникает.
Влияние горящей лампочки после выключения
Для тех, у кого легкое ночное свечение не вызывает дискомфорта встает другой вопрос, а безопасно ли это? И как это влияет на расход электроэнергии? Опасности в тлеющем свете нет. Лампа не лопнет посреди ночи, не треснет. Перегорание возможно, но это крайне редкий случай.
Главный недостаток того, что светодиодные лампочки светятся при выключенном выключателе, это быстрая истощаемость осветителя. Дело в том, что схема рассчитана на определенное число запуска и времени горения. Поэтому после двух месяцев почти непрерывного свечения лампочка приходит в негодность.
Чтобы впредь проблема тления света не беспокоила, нужно правильно выбирать осветительные приборы и выключатели. Прежде всего, следует ориентироваться на известных и проверенных производителей.
Обращайте внимание на соразмерность мощности и радиатора светоизлучателя. Если радиатор небольшой, а выработка света довольно мощная, то брать такую не стоит
Предпочтение стоит отдать алюминиевым радиаторам. Если вопрос не принципиальный, то брать выключатель лучше без подсветки.
