Подключение греющего кабеля: детальные инструкции по монтажу саморегулирующейся системы обогрева

Как подключить кабель к сети

Любой саморегулирующий греющий кабель после монтажа подключается к терморегулирующему блоку, на котором обозначены контакты, чтобы соединить термодатчик и провод между собой. Присоединение к терморегулятору не представляет особой сложности за счет доступной схемы подключения саморегулирующегося нагревательного кабеля.

Схема подключения

Задачу подсоединения облегчает знание цветовой маркировки: синие, коричневые провода подключают к электрической сети, желто-зеленый провод — к заземляющей, либо нулевой шине. Сейчас данный вид обозначение используется практически во всех нагревательных проводах.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно нужно делать теплоизолированным.
• В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
• Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Как утеплить трубопровод?

Если трубу нужно будет закапывать в землю, понадобиться хорошая теплоизоляция. Утеплить ее можно пенополистиролом. Он имеет идеальные теплоизоляционные качества, большую плотность, которая выдерживает большие нагрузки, не боится влажности. Создан по форме труб различной ширины в виде скорлупы. Также для этого подойдет жесткая пластиковая канализационная труба, она одевается на верх вспененного утеплителя из полиэтилена. Можно применить поролон если труба расположена в канализации.

Нельзя использовать!

• Минеральная вата боится влажности, промокнув, теряет свои свойства, а убрать влажность вокруг трубы очень сложно. Замерзнув, она рассыпается на мелкие частицы.
• Но также нельзя использовать утеплители, которые теряют свои теплоизоляционные качества под влиянием нагрузок.

Установка на трубу

Монтаж саморегулирующегося кабеля можно выполнить несколькими способами:

1. внутри трубы
2. снаружи трубы

• линейно – вдоль трубы
• витками – наматывая кабель на трубу по спирали

При любом варианте монтажа помимо обогрева трубы необходимо и её утепление, иначе всё тепло от греющего кабеля будет уходить в окружающее пространство. Толщина утеплителя обычно варьируется от 20 мм до 50 мм в зависимости от условий прокладки трубы: если под землей то слой утеплителя можно выбрать поменьше, а для надземных труб – нужен толстый слой утеплителя. Для утепления нужно использовать стойкие к влаге утеплители – вспененный полиэтилен, пенополистирол, так же не лишним будет защитить и слой теплоизоляции от повреждения, поместив трубопровод в защитную гильзу из трубы большего диаметра.

Установка греющего кабеля вдоль трубы.

Самый простой вариант – это установка кабеля вдоль трубы, кабель протягивается по одной стенке трубы и крепится через каждые 30 см клейкой стекловолоконной лентой или пластиковыми хомутами, которые выдерживают рабочую температуру кабеля. Крепление кабеля с помощью металлических хомутов запрещено. Расход кабеля при это очевиден: на какую длину нужно делать обогрев, такой длины и нужен будет кабель. При монтаже греющего кабеля на горизонтальных участках трубы, проложенных в грунте, наилучшим способом будет размещение кабеля не в самой нижней части, а чуть сбоку – на 4 или 8 часов.

Место крепления кабеля для обогрева трубы.

При таком монтаже кабеля он будет защищен от давления трубы и лежащего сверху грунта, и не повредится, например, его на трубу кто-то встанет или что-то упадёт.

Другой вариант монтажа – навивать греющий кабель на трубу по спирали: это обеспечивает больший контакт с трубой и поэтому лучших обогрев, но расход кабеля увеличивается, в зависимости от шага спирали.

Монтаж греющего кабеля по спирали.

Чтобы посчитать, сколько кабеля будет нужно при таком способе монтажа, нужно длину обогреваемого трубопровода умножить на поправочный коэффициент. Он показывает сколько метров кабеля расходуется на метр трубы и в зависимости от шага спирали и диаметра трубы изменяется от 1,1 до 1,5. В таблице ниже приведены значения шагов спирали кабеля для разных диаметров труб и поправочных коэффициентов.

Диаметр трубы, мм	Сколько метров кабеля на метр трубы?
1.1 м	1.2 м	1.3 м	1.4 м	1.5 м
60	43	–	–	–	–
76	51	36	–	–	–
89	61	43	33	–	–
102	71	48	38	33	–
114	79	53	43	36	–
125	89	61	48	41	36
140	99	66	53	46	38
168	117	79	64	53	46
219	150	104	84	71	61

Для труб диаметром меньше 60 мм дополнительным расходом кабеля можно пренебречь.

Установка греющего кабеля внутри трубы

Еще один вариант монтажа греющего кабеля – внутрь трубы – возможен только для труб достаточно большого диаметра 40 мм и более, иначе кабель будет занимать значительное пространство внутри трубы и будет мешать потоку воды. Такой вариант монтажа предусматривает обогрев небольшого участка трубы (засунуть кабель метров на десять проблематично), но зато позволяет достаточно просто заменить кабель, если он вышел из строя.

Схема монтажа греющего внутри трубы.

Монтаж кабеля внутри трубы особенно удобен на вертикальном участке трубопровода, например там, где он выходит из грунта под домом и поднимается вверх для ввода в помещение. В трубопровод врезается тройник, так чтобы через верхний отвод внутрь трубы опустить кабель, а через боковой продолжить трубопровод в сторону потребителей. Для герметичного ввода кабеля внутрь труб есть специальные муфты с уплотнителями, выглядите это примерно так:

Комплект для монтажа греющего кабеля внутри трубы.

Для обслуживания кабеля при таком монтаже отключается подача воды, снимается верхняя муфта с тройника, меняется кабель, затем всё собирается обратно. Пожалуй это самый серьезный довод в пользу такого варианта установки. Если кабель, установленный снаружи трубы, сломался, то для его замены надо будет откапывать трубопровод (если он проложен под землей), снимать теплоизоляцию, заменять кабель, а потом собирать всё обратно.

Виды нагревательных кабелей

По механизму выделения тепла нагревательные кабели делятся на 4 вида. Технология работы с ними также различна.

• линейный резистивный кабель представляет собой одну жилу или более, проводящие электрический ток. Тепло выделяется благодаря высокому сопротивлению материала, из которого сделаны жилы. Кабель такой конструкции нельзя произвольно разрезать, поскольку его питание сбалансировано относительно его длины таким образом, чтобы мощность электрического тока полностью переходила в тепло, но не происходило чрезмерного превышения температуры. При нарушении длины кабеля может произойти перегрев и оплавление изоляции, что может привести к замыканию и порче греющего шнура, а также представлять опасность для жизни;
• зональный резистивный кабель в использовании гораздо удобнее линейного, так как предоставляет возможность произвольной нарезки длины (отрезок должен быть не менее 1,5-2 м). Его структура включает в себя 2 токопроводящие жилы, изолированные друг от друга и от внешней среды. Сверху на изолированные жилы спирально намотана нить из электропроводного материала высокого сопротивления. Примерно в каждом метре изоляции жил есть промежутки, в которых нить высокого сопротивления замыкается на токопроводящие жилы. Эта нить играет роль нагревательного элемента. Ток, бегущий по жилам, передается нити, которая нагревается из-за своего высокого сопротивления;
• саморегулирующийся кабель является самым технологичным видом нагревательных кабелей. Он представляет собой две жилы, погруженные в слой токопроводящего полимера с сопротивлением, изменяющимся в зависимости от собственной температуры. Такой кабель можно нарезать произвольно;
• магнитный кабель. Проводящие электрический ток жилы находятся в таком кабеле в виде обмотки вокруг нагревательного магнитного сердечника, который выделяет тепло за счет образующегося в нем тока под воздействием поля электромагнитной индукции.

Как подключить греющий кабель для водопровода

Существует два способа прогрева водяной трубы при помощи греющего кабеля:

• внутренний;
• наружный.

Если говорить о внутреннем подключении греющего кабеля, то здесь важно соблюсти два момента:

• подобрать кабель, изоляция которого предусматривает его размещение внутри трубы, в т.ч. по санитарным показателям для труб с питьевой водой;
• обеспечить полную герметизацию места ввода кабеля в трубу.

Ввод можно организовать либо через стандартный тройник, либо через фильтр для воды, вынув из него внутренности.

При наружном размещении кабеля, я могу порекомендовать выбрать вариант с утеплением. А использовать в качестве утеплителя следует либо фольгированную базальтовую вату, либо чехлы для труб из вспененного полиэтилена, но сам кабель при этом примотать к трубе алюминизированным скотчем. Эти процедуры позволят очень серьезно сократить расходы по электроэнергии на весь срок эксплуатации системы.

Если прогреваемая труба изготовлена из пластмассы, рекомендую до установки греющего кабеля оклеить ее алюминиевой фольгой или алюминизированным скотчем – это позволит равномернее распределить температуру. При укладке кабеля ни в коем случае не натягивать его, а в местах нахождения запорной арматуры делать петли, чтобы не нарушить его в процессе обслуживания и ремонта узла.

Если одной нитки кабеля не достаточно для прогрева трубы, можно выбрать два пути решения этой проблемы:

• навивка кабеля вокруг трубы или укладка его зигзагообразно;
• прокладка нескольких греющих кабелей.

При навивке важно не переусердствовать с натяжкой, а при укладке нескольких, выбрать минимальный угол их взаимного расположения в 120°. Очевидно, что таких ниток не может быть больше трех

Температурный датчик, в случае его установки, лучше всего располагать между нитками кабелей. Если это невозможно – на небольшом отдалении от греющего кабеля

И важно также помнить, что греющие кабеля ни в коем случае не должны пересекаться, потому что неизбежно возникший в этом месте перегрев может привести к быстрому выходу из строя всей системы

Находящиеся в неблагоприятных условиях эксплуатации системы кабельного обогрева труб, следует включать с использованием УЗО.

Также существуют резистивные ленты для обогрева труб, действующие по принципу ПЛЭНов – пленочных электронагревателей. Они имеют фиксированную длину и ширину, рассчитываются на рабочую температуру в 40 – 45°С и подключаются к сети параллельно. К их достоинствам следует отнести простой монтаж, минимальную толщину и возможность быстрой замены одной пленки в случае выхода из строя, что происходит крайне редко. При этом вся система продолжает работать.

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

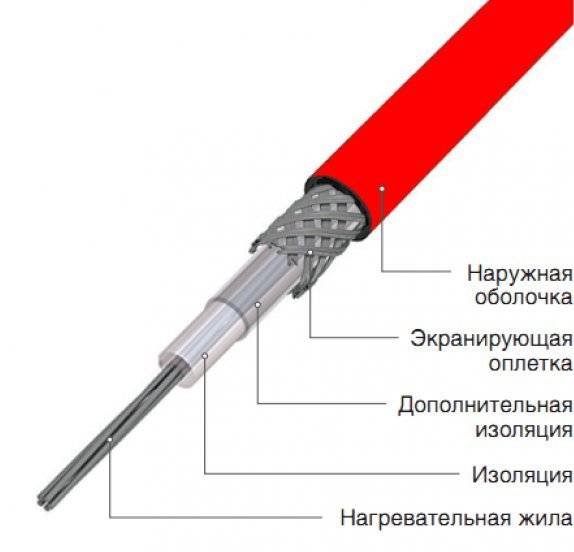

Одножильный

Этот проводник прост по своей конструкции Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементов Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементов Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

• гарантирует стабильность мощности, независимо от температуры окружающей среды;
• позволяет проектировать системы любой длины без потери силы нагрева.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно нужно делать теплоизолированным.
• В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
• Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2 Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

• Химическая.
• Нефтехимическая.
• Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

Выводы и полезное видео по теме

Пошаговый процесс разделки кабеля, заделки свободного конца и присоединение питающего провода в следующем ролике:

Подключение греющей системы к силовому проводу и дополнительное наружное утепление трубы:

Особенности монтажа греющей системы внутрь трубы в следующем видео:

Правильно подключенный кабель обеспечит комфортное использование коммуникаций в загородном доме или на даче даже в морозные зимние дни.

При наличии инструкции, небольшого опыта проведения электромонтажных работ и комплектующих подключить греющую кабельную систему можно собственноручно. Особенно, если купить готовый комплект, в котором выполнена герметичная концевая заделка и подключен силовой провод с вилкой.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Делитесь полезными сведениями, которые могут пригодиться посетителям сайта. Расскажите о собственном опыте в подключении греющего кабеля.
