Особенности монтажа терморегуляторов и термостатов
Обычно при покупке радиаторов с терморегулирующей системой, термостат для контроля за температурой необходимо докупать отдельно и устанавливать вручную. В целом, особых проблем с монтажем не возникнет. Они оснащены латунным резьбовым соединением, которое легко вкручивается. Главное, не прикладывать слишком большое усилие, иначе можно с легкостью сорвать резьбу. Лучше также воспользоваться уплотнителем, чтобы соединение не протекало.
установка терморегулятора на радиатор
Идеальный вариант – использование дроссельной системы на одной подводке и термостата на другой. Это поможет полностью контролировать температуру в помещении и выполнять настройку системы отопления, как это было описано выше. Но стоит, также учитывать что термостат чувствителен к температуре окружающей среды и может сбоить, если его целенаправленно нагревать или охлаждать.
установка термостата
В случае с механическим термостатом, его не стоит устанавливать вертикально, чтобы термочувствительная область не попадала в поток горячего воздуха от радиатора. Это касается и электронных регуляторов с датчиками. Сама коробочка с интерфейсом может устанавливаться где угодно. Главное, чтобы было удобно пользоваться устройством, и никто не задевал его, перемещаясь по дому. А датчики являются чувствительными устройствами:
- Они не должны крепиться ниже 80 см. от пола, иначе холодный воздух, который там скапливается, будет сбивать работу;
- Не стоит устанавливать датчики на ярко освещенном солнцем участке стены. Тогда в дневное время температура в доме может падать;
- И последнее условие – удаленность от бытовых и отопительных приборов. Тепло от радиатора или задней стенки холодильника может повредить нормальной работе датчиков.
Если соблюсти все эти условия, то смонтированная система будет работать как часы. Только не стоит забывать об инструкции, идущей в комплекте. Прочитав ее заранее, можно избежать многих проблем. Особенно, когда к высокотемпературной отопительной системе с использованием радиаторов присоединяется теплый пол, то есть низкотемпературная система. Вручную тут уже температуру точно не отрегулируешь. Для теплых полов используется немного другой принцип контроля. Он основан на использовании сервоприводов.
Плюсы комнатного терморегулятора
Преимущества применения терморегулятора – повышение комфорта проживания:
- один раз просто выставил комфортную температуру и она стабильно поддерживается;
- не надо следить за тем, чтобы постоянно регулировать температуру котла с изменением погоды;
- не нужно крутить вентили на радиаторах;
- не нужно специально включать/выключать котёл;
- всё работает само – в зависимости от температуры: похолодало – включает котёл, потеплело — выключает;
- показывает время (уж не знаю, что сейчас не показывает время), температуру, включен ли котёл;
- лёгкое изменение заданной температуры, удобство и простота управления;
- возможность установить дневную и ночную температуру, что позволяет сделать отопление более экономичным.
Какой термостат нужен для электрического котла
Многие котлы изначально рассчитаны на подключение к ним терморегуляторов. При этом создатели котельного оборудования сразу в тех. документах указывают все важные моменты.
Если покупается электронная модификация термостата, то лучше всего отдать предпочтение той, что рекомендована изготовителем котельных агрегатов.
В идеале терморегулятор должен осуществлять контроль за деятельностью нагревательного устройства, а точнее подачу в него топлива. Это самая лучшая схема подключения термостата. С помощью нее можно сэкономить много горючего.
Итак, какой же выбрать комнатный термостат для электрического котла? Организация DS Electronics выпустила две модификации цифровых термостатов для электрокотлов — rk и BeeRT. Они обе созданы для установки в распределительный шкаф посредством типовой ДИН-рейки высотой 35 мм.
Модель terneo rk чаще всего используется для управления электрическим котельным оборудованием с потребляемой мощностью до 7000 ВА и усовершенствования процесса деятельности старых котлов. Допустимые границы по температуре жидкости у него т (–55)…(+125) ºС.
Текущий температурный режим воды и сообщения системы отображаются на цифровом дисплее. Есть один светодиодного типа индикатор, сигнализирующий об активации нагревательных деталей котла. Настройку работы, а также навигацию по меню упрощают кнопки. Установленные параметры использования электрокотла надежно сохраняются посредством энергетически зависимого модуля памяти.
Важнейшим нюансом для термостата rk считается возможность корректировки величины температурного гистерезиса котла, в границах от 0,5 до ºС. Меньшая его величина способствует более точному поддержанию температурного режима жидкости. А большая — приводит к уменьшению числа коммутаций, что ведет к увеличению ресурса его деятельности. Корпус регулятора сделан из негорючего материала — поликарбоната. Есть термозащита.
Если температура внутри обшивки регулятора повышается до 80 ºС, запускается защита и питание нагрузки (электрический котел) будет отключено. Восстановление рабочих опций происходит после спада ее до 60 ºС с последующим нажатием любой из клавиш термостата.
Модель terneo BeeRT реализует те же задачи, что и предыдущий прибор. Но есть некоторые отличия в тех. характеристиках. В упаковке с регулятором есть два датчика температуры. Границы регулировки температурного режима 5…85 ºС, а гистерезиса — 1…30 ºС. Макс. мощность котла, подсоединенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового дисплея, есть несколько индикаторов-светодиодов разных цветовых решений. Каждый из них визуализирует работу своего элемента системы отопления — ТЭНов и циркуляционной насосной установки. С помощью терморегулятора BeeRt можно улучшить работу насоса.
Известно, что жидкость в месте замера ее температуры стынет намного быстрее, чем в системе отопления. Для компенсации этого явления насосная установка активируется за одну минуту до подачи питания на нагревательные детали котельного оборудования. Таким образом, можно избежать нерациональной работы нагрузки и уменьшить количество потребления электрической энергии.
Чтобы избежать точечной концентрации нагретой в котле воды, термостат отключает циркуляционный насос через одну минуту после нагревателей. Еще за счет настроек можно ограничить значение температурного режима жидкости в трубопроводе подачи электрокотла. Это поможет избежать перегревания оборудования и его поломки в случае отказа насосной установки, а также исключить риск термических повреждений пользователей.
Как правильно подключить термостат BeeRT к котельному агрегату? В соответствии со схемой 1 питающее напряжение 230 Вольт, подают к клеммную колодку 9 (фаза L) и 10 (ноль N). От клеммников , осуществляется управление циркуляционной насосной установкой, а 11, 12 — нагревательными деталями (ТЭНами) котла. Датчики температурного режима жидкости подключают следующим способом:
Подающей (красный цвет) трубы отопительной системы — к клеммным колодкам 1 (желтый проводок) и 2 (белый).
Обратного (синий цвет) трубопровода — на клеммники 5 (желтый) и 6 (белый).
Клеммы 3 и 4 созданы для контактной группы программатора. Требования по установке регулятора температуры BeeRT полностью совпадают с аналогичными, применяемыми к иным электронагревателям terneo.
Самодельный внешний терморегулятор для котла: инструкция
Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.
Схема самодельного внешнего терморегулятора для котла
Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.
Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:
Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

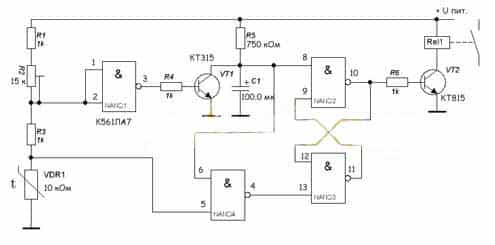

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:
Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7
Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.
Еще одна схема на терморегулятора на базе микроконтроллера:
Схема на терморегулятора на базе микроконтроллера
Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.
Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.
Несколько советов напоследок:
- хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
- перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
- перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
- если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.
Котлы «Эван»: плюсы и минусы
Среди недостатков электроотопительных котлов для дома «Эван» называют зависимость от электроэнергии, и ее высокий расход. Впрочем, перечисленные недостатки в большей или меньшей степени характерны для большинства электрических нагревателей. Касательно конкретно котлов «Эван» многие владельцы жалуются на шумную работу аппаратов, ненадежные ТЭНы, частые поломки реле и выход из строя автоматики котла.
Поэтому при выборе котла лучше проконсультироваться со специалистом компании, ведь причины поломок зачастую вызваны условиями эксплуатации, неустойчивостью подаваемой электроэнергии, некорректно выполненной схемы подключения электрического котла отопления и других причин, не связанных с производственными дефектами.
Говоря о достоинствах этих российских котлов, обычно выделяют их низкую стоимость, простоту монтажа, огромный выбор моделей и неприхотливость в эксплуатации. Помимо этого, устройства обладают всеми преимуществами электрических котлов как таковых.
В этом ряду отмечают отсутствие необходимости заготавливать топливо и устанавливать дымоход (как это требуется в случае с газовыми и твердотопливными котлами), высокий КПД (99%) и уровень безопасности (при условии качественной электрики).
Общие принципы подключения термостата
Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.
В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.
Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.
На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства
Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.
Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.
Подключение механического термостата
Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.
При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.
Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO
Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.
При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов
Монтаж электронного терморегулятора
Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.
Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.
Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования
Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.
Как подключить беспроводной термостат?
Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.
Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.
Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата
Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.
Разновидности комнатных термостатов
По принципу действия термостаты подразделяются на:
1.Механические. Принцип работы терморегулятора похож на принцип работы простого выключателя. Единственное отличие, что контакт размыкается из-за изменения физических свойств материала, из которого изготовлен датчик. На Али Экспресс такой термостат стоит от 400 рублей.

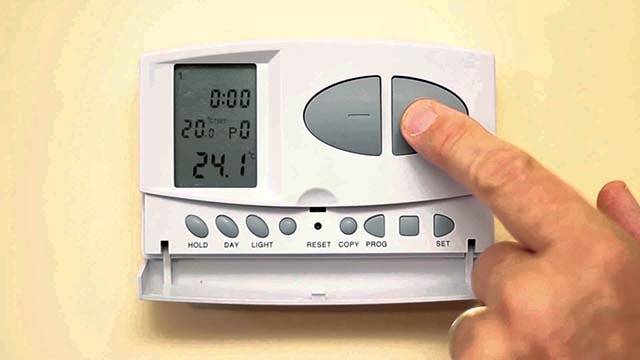

2. Цифровые термостаты имеют жидкокристаллический дисплей. Они бывают проводные и беспроводные. Этот вид термостатов дороже, чем механические, но функциональность в них намного больше. На таком термостате можно настроить значение температуры по расписанию.
Представьте: днём все уехали на работу. Термостат понижает температуру в комнате, например, до 15 градусов, а за час до вашего приезда поднимает её до комфортных 22 градусов. Механический термостат так делать не может, потому что он не программируется.
В случае с твердотопливным котлом термостат “завязывается” на циркуляционный насос. Когда температура воздуха поднимается до той, которая настроена на термостате, то циркуляционный насос отключается. И как только температура в доме начинает опускаться, то насос снова включается. Это простейшая схема.
Посмотрите видео, как мы делаем отопление дома с твердотопливным котлом. Его топят дровами один раз в двое суток.
Если остались вопросы, то задавайте их комментариях. Постараюсь оперативно ответить. Я считаю, что если есть котёл, то термостат нужно обязательно ставить.
Термостат и экономия газа
В интернете встречается немало отзывов такого плана: «Повелся на заверения продавцов об экономии 30%, купил и поставил регулятор температуры, теперь котел расходует больше газа. Зачем он вообще нужен?». Давайте разберемся, за счет чего данный прибор экономит энергоносители (не только газ, но и твердое топливо, солярку и электроэнергию):
- Увеличивается интервал между запусками теплогенератора. Причина – остывание и нагрев воздуха происходит медленнее, чем воды в батареях.
- Вместе с горелкой отключается циркуляционный насос, потребляющий до 100 Вт электричества. В ТТ-котлах останавливается вентилятор (турбонагнетатель либо дымосос).
- Помещения полноценно обогреваются в нужное время, когда жильцы пребывают дома. В остальные часы поддерживается разумно-допустимая температура. Нагрев рекомендуется уменьшать и ночью – для комфортного сна достаточно топить комнаты на уровне 18—19 °С.
- На котле выставлена минимальная температура теплоносителя (40—45 °С), потому что контуры напольного отопления подключены напрямую. Отопитель работает с низким КПД, расход газа не уменьшается.
- Когда жилище отапливается исключительно теплыми полами, а терморегулятор не делает замер в нижней зоне комнаты. Стяжка и воздух прогревается медленно, в момент срабатывания датчика полы становятся слишком горячими. При остывании наблюдается обратная картина.
- Теплопотери здания чересчур велики. Здесь никакие термостаты не помогут, требуется утепление.
- Связка термодатчик – котел неверно настроена, неправильно подобран гистерезис (перепад температур между запуском и остановкой теплогенератора).
В каждом терморегуляторе предусмотрена разница температур между отключением и включением котла. Значение можно изменять в пределах 0.5—2 градуса. Если выбран максимальный гистерезис, а дом отапливается теплыми полами, перепад температур воздуха сильно увеличится, пребывание в помещении станет некомфортным, а теплогенератор израсходует больше топлива для нагрева.
Функциональность и выбор устройства
Современные производители предлагают огромный выбор терморегулятор для различных котлов отопления. Все они различаются степенью своей функциональности и набором определенных опций, поэтому простому обывателю бывает затруднительно сделать правильный выбор. Далее будут рассмотрены одни из самых популярных моделей термостатов для отопительных котлов.
Baxi (Бакси)
Данный производитель кроме основной своей деятельности – изготовления отопительного оборудования, занимается также выпуском дополнительных аксессуаров к нему. Среди множества производимых девайсов отдельного внимания заслуживают термостаты Baxi (Бакси).
Они позволяют поддерживать заданную температуру и обеспечивают круглосуточный комфортный климат. Если такой термостат установить в паре с одним еще аксессуаром – датчиком уличной температуры, то работа котла станет намного эффективней из-за разницы уличного и комнатного температурного микроклимата.
Иммергаз
Известная итальянская фирма выпускает комнатные программаторы обеспечивают экономный режим работы отопительного оборудования. Ими можно управлять как вручную, так и дистанционно. Еще термостаты Иммергаз называют еще недельными, так как он позволяет задавать различные температурные режимы как на выходные, так и на рабочие дни.
Принцип действия основывается на температуре подачи самого теплоносителя, циркулирующего в отопительной системе, а задается на дисплее управления. При этом сам котел поддерживает необходимую температуру посредством включения либо выключения горелки посредством моделирования мощности в нужных диапазонах. Термостаты данного бренда позволяют отключать режим нагрева отопительных батарей даже при повышении на полградуса от заданной температуры.
Vailant (Вайлант)
Данный температурный регулятор предназначен для автоматического обеспечения приемлемой для помещений температурой в диапазоне до 35С. Возможен вариант недельного программирования.
При этом сам термодатчик Vailant (Вайлант) может быть расположен в любой части помещения, даже в подвале, но это никак отрицательно не сказывается на функциональности самого оборудования.
Протерм
Модельный ряд комнатных термодатчиков данного производителя содержит в себе как простое в обслуживание оборудование, так и более сложные программаторы. Установка того или иного регулятора Протерм полностью зависит от технических возможностей самого котла, более мощное оборудование может выдавать температуру до +35С. Любая категория продукции этой фирмы гарантирует плавную и бесперебойную работу любого отопительного оборудования.
Аристон
Несмотря на богатый ассортимент, представленный на рынке отопительных приборов, неизменной востребованностью уже многие десятилетия пользуются терморегуляторы известного итальянского бренда Аристон, применяемы для оснащения любых видов котлов.
Такие датчики можно запрограммировать как на недельный, дневной и даже почасовой режим работы, что дает не только эффективную экономию, но и значительно продлевает срок эксплуатации самого оборудования.
Бош
Данные термодатчики подходят как для одноконтурных, так и для двухконтурных котлов. Имеют интуитивно понятное, простое меню управления. Есть дополнительный режим – «отпуск» с возможностью указания даты начала и окончания отсутствия людей в помещении.
Кроме терморегуляторов Бош, а также вышеперечисленных брендов, похожими функциональными особенностями обладают такие датчики температуры, как регуляторы Висман, Феролли,Эван и Зота.
Многолетняя практика производства и применения терморегуляторов показывает, что расходы на его приобретение легко компенсируются при эксплуатации котла даже в максимальном режиме уже в течении четырех или пяти лет. Это достаточно убедительный факт, обеспечивающий в дальнейшем перспективу финансовой экономии, учитывая постоянно растущие тарифы на отопление.
