Подключение вытяжки на кухне к вентиляции: инструкция и правила

Как подключить вытяжку на кухне к электричеству?

То, насколько эффективно вытяжка будет справляться с удалением гари, напрямую зависит от мощности ее всасывающего вентилятора. Но как бы там ни было, домашним вытяжкам не характерно высокое электропотребление, питаются они от обычной общедомовой сети напряжением 220 В, а поэтому нет смысла тянуть для вытяжки отдельную кабельную линию от электрощитка.

Правильное подключение вытяжки начинается с поиска точки подключения к электросети. Безусловно, повезло владельцам новых квартир и жилья с улучшенной планировкой, где все аспекты кухонного электропотребления уже задуманы проектом и выполнены. В таких домах достаточно розеток для всей бытовой техники, которая может размещаться на кухне, проводка выполнена трехжильным кабелем, включая заземляющий контур. Тут, как говорится – без вопросов. Вы просто подключите свою вытяжку в розетку и все готово.

А что делать остальным? Для начала познакомиться с основными правилами устройства розетки под вытяжку. Вот они:

такую розетку монтируют на высоте 2 метров от пола и не ближе, чем на 60 сантиметров к плите или раковине;
она должна быть размещена выше зонта вытяжки, чтобы не подвергаться загрязнению;
розетка должна быть легкодоступной.

Подключение вытяжки на кухне

Классификация

Итак, как уже было сказано выше, основное разделение кухонных вытяжек производится по способу отвода загрязненного воздуха. Вся остальная классификация основана на способах и местах установки, а также по форме прибора.

Подвесные. Их крепят к стене над плитой или к нижней поверхности шкафа, который также устанавливается над варочной поверхностью.
Встраиваемые. Вставляются в шкаф кухонного гарнитура. Их не видно полностью, кроме панели управления.
Купольные. Имеют купольную форму, что обеспечивает более эффективный сбор и отвод загрязненных воздушных масс.
Угловые. Из самого названия становится понятным, что место их установки – угол помещения, куда устанавливается и сама плита.
Островные. Их подвешивают к потолку над кухонным островом.

Нюансы подготовки

Чтобы подключение вызвало меньше хлопот, следует определиться с местом расположения техники. Не поленитесь проверить качество стен, — поверхность должна быть прочной и крепкой. В идеале вытяжка должна висеть на бетоне или кирпиче, не последнюю роль играет надежность крепежей.

Правильно размещенный воздухоочиститель должен быть установлен на определенном уровне от варочной поверхности:

над газовой – для прямых вытяжек это 75-85 см, для наклонных – 55-65 см;
над электрической (традиционной, индукционной) – для наклонных – 35-45 см, для прямых – 65-75 см.

Тщательно соблюдайте нижние границы, иначе техника выйдет из строя и оплавится в результате нагревания. Верхние лучше подогнать под рост хозяина или хозяйки. Ширина должна соответствовать ширине плиты (50-60 см).

В целом, монтаж конструкции можно разбить на три этапа:

монтаж прибора к стене либо потолку, либо в шкаф;
подключение к электропитанию;
подключение воздуховода и его отвод в вентканал (для вытяжек, работающих на отводе).

Если вытяжка рециркуляционная

Тут не требуется подводка к вентиляционной шахте, так как подобные вытяжки не перемещают загрязненный воздух за пределы помещения. Результативность эксплуатации всецело зависит от качества фильтров и грамотно подобранной производительности.

Установить систему несложно. Прибор монтируется и подключается к электричеству. Точки фиксации на стене, либо другой поверхности предварительно размечаются и высверливаются дрелью.

Если вытяжка работает на отводе

Тут дела обстоят немного сложнее, так как крайне важно корректно поставить воздуховод. Он может быть выполнен на полужесткой основе, из алюминия, пластика

Самым проблематичным в монтаже будет именно пластиковый вариант.

Для прокладки ПВХ воздуховодов требуются переходники, вертикальные, горизонтальные колена (конфигурации буквы «Г»), вентиляционные решетки, редукторы. Последние понадобятся при стыковке круглого диаметра и прямоугольных форм.

Основная часть деталей поставляется в комплекте, но кое-что придется докупать отдельно. Осуществляйте монтаж при помощи специалистов. Тогда система прослужит долгий срок и будет издавать минимум шума.

Если вытяжка встраиваемая

Такие модели почти полностью прячутся в мебельном профиле. В полках вырезаются отверстия под воздуховод. Это делается после покупки прибора, так как размещение выемок зависит от модели вытяжки. Сама конструкция крепится на шурупы к стенкам мебели.

Пошаговая инструкция по изготовлению вытяжки

Самодельная вытяжка собирается в несколько этапов: сначала монтируют каркас, на нем – корпус. Затем крепят устройство на стену и соединяют его с вентиляцией дома.

Завершает работу отделка и декорирование. Есть разные способы, как сделать вытяжку на кухне в квартире своими руками.

Изготовление корпуса из различных материалов

Корпус устройства собирают из термостойких материалов, устойчивых к коррозии и сложным условиям работы. В противном случае корпус быстро придет в негодность под воздействием агрессивных факторов.

Готовый прибор крепят к стене над плитой. Оптимальная высота для газовых плит составляет 80 см, для электрических – 70 см. Самый простой и эстетичный вариант – спрятать его в навесном шкафу.

Если такового нет, можно обшить вытяжку гипсокартоном. Это недорого и эстетично.

Гипсокартон

Самодельная вытяжка из гипсокартона

Сейчас один из самых ходовых материалов – гипсокартон. Его используют при создании самых разных конструкций, от декоративных ниш до межкомнатных перегородок.

Листы этого материала вполне подойдут и для того, чтобы сделать вытяжку на кухне своими руками. Только брать нужно влагостойкий гипсокартон, т. к. из-за испарений от плиты на стенках может скапливаться конденсат. Обычный ГКЛ быстро придет в негодность.

Собирают устройство для очистки воздуха в несколько этапов. Сначала выполняют разметку. На стене отмечают нижний контур вытяжки, высоту крепления. Отмечаются места, где будут находиться подвесы, минимальное количество точек опоры – 2.

Если труба будет проходить с изгибами, то на потолке и стенах также отмечают места крепления короба вытяжки.

Затем переходят к созданию каркаса. Его собирают из металлических профилей. В первую очередь делают короб для воздуховода. Его ведут от вытяжного отверстия к плите. Хорошо, если это будет короткая прямая.

Если плита смещена, то трубу придется прокладывать с изгибами. Профили закрепляют на стене по периметру короба для воздуховода. Первый профиль укладывают вниз частями и закрепляют на стене.

Чтобы конструкция получилась достаточно жесткой, монтируют поперечные планки из профиля. Нижнюю часть короба обшивают гипсокартоном.

Затем переходят к сборке каркаса изделия над плитой. Из профилей собирают нижнюю раму, крепят ее на стене. Затем из профиля вырезают остальные элементы каркаса и соединяют с нижней рамой.

Усилят конструкцию боковые ребра жесткости, также изготовленные из профиля.

Вытяжку соединяют с вентиляцией с помощью гофрированной трубы. Чтобы минимизировать шумы, гофру оборачивают изоляционным материалом.

Завершает создание корпуса обшивка всех элементов. Из гипсокартона вырезают куски необходимого размера и закрепляют на профилях. Внутри можно установить двигатель, который сделает вытяжку принудительной.

Готовый корпус шпаклюют и окрашивают или оклеивают обоями.

Другие материалы

Вытяжка из фанеры

Вместо ГКЛ подойдут другие материалы, например, листы нержавейки, пластиковые панели или фанера. Главное, чтобы материал был прочным, надежным и долговечным.

Здесь суть и последовательность одна и та же: разметка, сборка каркаса, подключение к вентиляции, обшивка и декорирование. Последний этап имеет больше всего отличий и вариантов.

Например, вытяжку из фанеры можно покрыть лаком, а пластиковые панели не нуждаются в дополнительных украшениях.

Разновидности вытяжек

Для них важно электрическое питание, чтобы втягивать отработанный воздух, который скапливается, к примеру, над сковородой. Внутрь устройства будут попадать частицы жиры, запах и копоть от пищи, которая готовится

Сначала на себя будет брать удар жировой фильтр, а поле наступает очередь фильтра угольного типа. Дело в том, что именно он и вбирает в себя все примеси, а после выдает обратно уже очищенный воздух в помещение, и выпускает его через маленькие отверстия, которые есть в корпусе. Вариант техники для кухни, которую можно не подключать в вентиляционную систему, отличается большими запросами – для работы оборудования нужно периодически покупать специальные фильтры, обычно угольные.

Третий тип является комбинированной моделью. Она может функционировать и в режиме отведения воздуха, и в режиме очистки. Для первого случая обеспечения работоспособности вытяжки потребуется подключение к вентисистеме, а для второго варианта нужен будет монтаж очищающего фильтра. Выбирать требуемый вариант предстоит при использовании, при этом в зависимости от модели могут кардинально отличаться настройки.

К примеру, для вытяжки фирмы LЕХ с режимом очистки производители настоятельно рекомендуют сначала устанавливать угольные фильтры, а после использовать заглушки, которые идут в комплекте с вытяжным оборудованием, и перекрыть отверстие сбоку и сверху, которое будет предназначено для присоединения к вентиляционной системе. Заглушки дадут возможность предотвращать неконтролируемый выход воздуха изнутри агрегата – сначала он полностью фильтруется, а лишь после будет выходить наружу через отверстия, которые для этого предназначены. Кроме принципа действия устройства отличаются еще и по способу установки – могут быть встраиваемые и открытые. Отличаются они еще и формой, от которой зависит место размещения оборудования.

Кроме того, техника для кухни отличается по стоимости, которая зависит от того, насколько известен бренд, утонченность дизайнерской задумки, применение материалов во время производства и функциональности оборудования. Покупатель может без проблем выбрать вытяжку в требуемой ценовой категории, потому что достойные варианты есть даже в недорогом сегменте. Правда, чем сложнее процессы доступны вытяжке, тем выше получится цена.

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Когда вытяжку нельзя подключать к общедомовому каналу

Зная, как провести вытяжку на кухне, надо уточнить правила подключения. Законодательные нормативы (СНиП 41.01.2003) позволяют сочетать разные способы вентиляции в жилых помещениях. Смешанные системы – это применение механических и естественных способов воздухообмена. Подключение к индивидуальному вытяжному каналу в квартире разрешено в любых случаях.

Проблема в том, что далеко не все квартиры оснащены индивидуальными вытяжными каналами. В старых домах конструкция вытяжки формировалась по схеме 2/2, то есть два этажа подключались к одному каналу. Поэтому перед тем как провести вытяжку на кухне, надо позвать специалиста.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

работа установки сопровождается сильным шумом;
грамотный монтаж воздуховода по силам выполнить только специалисту;
сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Подключение вытяжки своими руками

Прежде, чем приступать к подключению, необходимо ознакомиться с инструкцией к вытяжке. Необходимо рассчитать, хватит ли длинны воздуховода, который поставляется в комплекте с вытяжным устройством. Если деталей не хватит, их надо докупить отдельно. Расстояние между вытяжкой и газовой плитой должно быть 75 см, для электроплит это расстояние составляет 65 см.

Подготовка отверстия вентаканала.

Хорошо, если вентканал уже есть и расположение его горловины подходит мод место монтажа. Когда вытяжка устанавливается дальше от вентканала, выходное отверстие в шахту проделать нужно самостоятельно.

Для этого намечают будущее отверстие в стене или потолке в зависимости от геометрии вентиляционной шахты. Сделать это можно с помощью одной из секций воздуховода, которая есть в комплекте. По ее краю отмечают диаметр будущей горловины вентканала. Отмеченную область выдалбливают перфоратором. Проделанное отверстие можно выровнять с помощью штукатурки или вставить в него крепежный переходник из пластика.

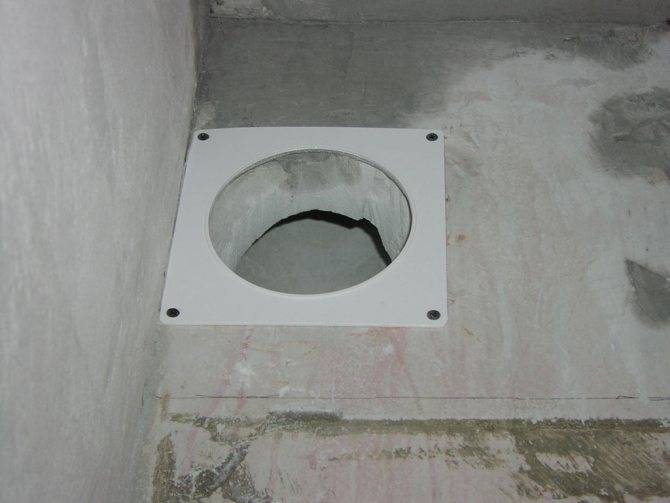

Отверстие вентканала с переходником

Процесс подключения воздуховода

Весь процесс сборки и подключения зависит от того, какой тип воздуховода выбран. Если в качестве отвода используется гофра, ее надевают на горловину вытяжки, сверху затягивают хомут, рукав протягивают вдоль стены до выдолбленного отверстия и вставляют внутрь вентиляционной шахты. Гофрированный отвод крепят к стенам, чтобы он вплотную прилегал к ним. Соединение на вытяжке затягивают хомутом или наносят на стыки герметик.

Подключение и обжим хомутом гофры на горловине вентканала

Если в качестве отвода выбрана металлическая или пластиковая секционная труба, то правильно начать собирать от горловины вытяжки, постепенно выстраивая его до отверстия вентканала и крепят к стенам или потолку хомутами. Стыки, при неплотном соединении, промазывают герметиком. После монтажа воздуховод маскируют. Осталось подключить само вытяжное устройство к электрической сети.

Что же собой представляет подключение вытяжки к вентиляции?

Как правильно подключить вытяжку? Как происходит ее подсоединение к вентиляции? Процедура несложная, для ее осуществления потребуются переходники и воздуховоды

Важно плотно соединить все детали между собой. Есть ряд рекомендаций по установке

Труба от вытяжной системы не должна полностью закрывать канал вентиляции, дабы в помещении осуществлялся естественный процесс, независимо от того работает вытяжка, или нет.
Далее следует выполнить установку так, чтобы воздух мог беспрепятственно проходить по каналу.
Воздуховод необходимо делать по возможности небольшой длины и с малым количеством изгибов.
Рекомендуется брать трубы с гладкой поверхностью стен. Трубы гофрированного вида достаточно удобны в использовании тем, что легко изгибаются в разные стороны, но из-за своей ребристости могут затруднять движения воздуха.
Повороты воздуховода должны быть плавными.
Для правильного функционирования вытяжной системы, в помещении должно осуществляться проветривание.

После проверки работоспособности система можно устанавливать короб

Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Решетка с обратным клапаном позволит обеспечить хорошую вытяжку

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно). При запуске вытяжки положение хлопушки изменяется. Воздух из помещения начинает вытягиваться принудительно. Использование описанной решетки гарантирует отсутствие явления обратной тяги.

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер. Гофрированные трубы устанавливаются еще проще. Их несложно согнуть без использования специнструментов под любым требуемым углом. Такие конструкции не вибрируют, не издают гула при работе вытяжки. Но их внешний вид оставляет желать лучшего. Поэтому гофру для вытяжки обычно маскируют, используя различные методики.

Общие требования

Кухонная вытяжка относится к приборам с низким энергопотреблением (до 500 Вт), поэтому специальных требований к ее подключению нет. Большинство моделей присоединяется к обычной электрической розетке с заземлением. Если выделенной точки подключения не предусмотрено, то подключаются к ближайшей доступной.

Несколько сложнее подключить вытяжку, у которой производитель не предусмотрел электрический шнур. В этом случае придется подсоединиться к сети напрямую электрическим проводом.

Высоту установки и расположение выбирайте исходя из вашего удобства.

Точку подключения монтируйте в незаметном месте, но так, чтобы к ней был хороший доступ.

Какая схема вентиляции подходит для кухни

Различается четыре типа систем воздухообмена:

Естественная. Основана на разности температур и давления внутри помещения и за его пределами. Свежий воздух поступает через естественные проемы или клапаны, выходит отработка также посредством вентканалов.
Приточная. Нагнетатели подают свежий воздух внутрь комнаты, отработанная среда выходит через шахту вентиляции.
Вытяжная. Приток осуществляется естественным образом, вытяжка организуется принудительными нагнетателями.
Приточно-вытяжная. Подразумевается установка приборов для принудительной циркуляции потоков в помещении.

Выбор зависит от возможностей пользователя, особенностей и конструкции помещения.

Естественная

Самый простой вариант воздухообмена. Эффективность зависит от наличия тяги в вентиляционных каналах. Поступление свежего воздуха организуется форточками, проветриванием. За вывод отвечают общие вентиляционные домовые шахты.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Сегодня естественная вентиляция применяется редко из-за герметичных стеклопакетов, мощных плит. Чаще всего в сеть встраивают нагнетатели для ускорения воздухообмена в кухне.

Принудительная с вытяжкой

Эффективный способ вентиляции, который может быть двух видов:

общий – предусматривает установку вентилятора с решеткой;
локальный – с монтажом вытяжки, которая всасывает и отводит по каналам запахи, газы.

Вентиляция на кухне с вытяжкой монтируется собственными руками, не доставляет проблем при выкладке воздуховодов и подключении оборудования в сеть. Основное правило – выбрать агрегаты оптимальной мощности и габаритов.

На какой высоте от плиты устанавливается вытяжка?

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.
