Преимущества и недостатки параллельного и последовательного соединения лампочек

Как избежать ошибок

Подключать электроприборы к сети необходимо с соблюдением правил электротехники. Особенности подключения не очевидны и могут быть непонятны далеким от тематики людям.

Важно учесть:

  1. Каждый тип подключения имеет особенности, связанные с законом Ома. В последовательном соединении ток равен на всех участках цепи, тогда как напряжение зависит от сопротивления. В параллельном соединении одинаковым оказывается напряжение, а общая сила тока складывается из величин отдельных участков.
  2. Любую цепь не стоит перегружать, это может привести к нестабильной работе приборов и повреждению проводников.
  3. В параллельном соединении сечение проводов должно соответствовать подаваемой нагрузке, иначе неизбежен перегрев проводников с последующим расплавлением обмотки и коротким замыканием.
  4. В выключатель подводится фаза, ноль уходит на осветительный прибор. Пренебрежение правилом может привести к поражению током при замене лампы, поскольку даже в выключенном состоянии устройство находится под напряжением.
  5. Основной провод от светильника подсоединяется к общему контакту. Если его подключить к отводу, будет работать только часть цепи.
  6. Перед установкой выключателя лучше заранее промаркировать провода. При монтаже будет просто соединить между собой одноименные проводники.

Отказ от рекомендаций может стать причиной нестабильной работы осветительного оборудования, быстрого перегорания ламп и повлечь серьезные травмы с риском для жизни.

Последовательная схема подключения

В начале рассмотрим простейшую сборку из двух последовательно подключенных лампочек накаливания.

Имеем:

две лампы вкрученные в патроны

два провода питания выходящие из патронов

Что нужно, чтобы подключить их последовательно? Ничего сложного здесь нет.

Просто берете любой конец провода от каждой лампы и скручивает их между собой.

На два оставшихся конца вам необходимо подать напряжение 220 Вольт (фазу и ноль).

Как будет работать такая схема? При подаче фазы на провод, она пройдя через нить накала одной лампы, через скрутку попадает на вторую лампочку. И далее встречается с нулем.

Почему такое простое соединение практически не применяется в квартирах и домах? Объясняется это тем, что лампы в этом случае будут гореть менее чем в полнакала.

При этом напряжение будет распределяться на них равномерно. К примеру, если это обычные лампочки по 100 Ватт с рабочим напряжением 220 Вольт, то на каждую из них будет приходиться плюс-минус 110 Вольт.

1 of 2

Соответственно и светить они будут менее чем в половину от своей изначальной мощности.

Грубо говоря, если вы подключите параллельно две лампы по 100Вт каждая, то в итоге получите светильник мощностью в 200Вт. А если эту же схему собрать последовательно, то общая мощность светильника будет гораздо меньше, чем мощность всего одной лампочки.

Исходя из формулы расчета получаем, что две лампочки светят с мощностью равной всего: P=I*U=69.6Вт

При этом, падение яркости будет равномерным только при условии, что лампочки у вас одинаковой мощности.

Если они отличаются, допустим одна из них 60Вт, а другая 40Вт, то и напряжение на них будет распределяться уже по другому.

1 of 2

Что это дает нам в практическом смысле при реализации данных схем?

Электрическая цепь с последовательным соединением

Элементы электрических цепей могут соединяться либо последовательно, либо параллельно. Точно так же делается последовательное подключение и параллельное подключение ламп. Это совершенно разные соединения, которые приводят к различным результатам их работы. Чтобы наглядно понять детали этих соединений, рассмотрим пример с лампами накаливания. Берем две лампочки, два патрона и присоединяем к их клеммам провода.

Чтобы хорошо различать проводники при соединении, выбираем для них красный и черный цвета. Для ламп накаливания, которые по сути являются резисторами, эти провода будут как бы равноправными. Перемена их местами никак не будет сказываться на работе лампы.

Сделаем последовательное соединение лампочек:

  • укладываем их на стол с расправленными проводами, с концами, зачищенными от изоляции;
  • выбираем произвольно по одному проводу в каждой лампе. Для наглядности выберем оба черных провода;
  • скручиваем концы двух выбранных проводов.

Если свободные концы двух красных проводов присоединить к источнику питания, через лампочки потечет электрический ток. В каждой лампе он будет одинаковым. Причем независимо от того, какие у этой лампы характеристики. Для того чтобы определить мощность лампы накаливания, потребуется узнать как величину тока, так и величину напряжения. В результате последовательного соединения каждая лампа оказывает влияние на работу остальных лампочек.

На лампе, как и на любом резисторе в электрической цепи, получается падение напряжения. Его величина определяется по закону Ома для участка цепи как произведение величин тока и напряжения. При накале спирали, который соответствует правильному режиму работы лампочки, ее сопротивление таково, что выделяемая энергия, включая свет, обеспечивает ее оптимальную яркость и продолжительность работы. Поэтому каждая лампочка может эффективно работать только при определенном напряжении. А ему будет соответствовать сопротивление горячей светящейся спирали.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Как выполнить фазировку вводов лампочками накаливания

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.

При одноименных фазах, лампочки светиться не будут (например фА ввод№1 — фА ввод№2).

А при разных (фА ввод№1 — фВ ввод№2) — они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В. А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы.

Но самое лучшее и практичное применение — это использовать данную схему вовсе не для освещения, а для обогрева. То есть, ваши источники света в первую очередь будут работать не как светильники, а как обогреватели.

Что-то подобное зачастую применяется в инкубаторах.

Как происходит подключение лампочек последовательно или параллельно

Чтобы понять, как подключать лампочки — последовательно или параллельно — важно рассмотреть преимущества и недостатки обоих соединений, которые выплывают только на практике. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Последовательно

Подобное соединение редко применяется в квартирах или домах. Для бытового использования больше подходит смешанный способ. Последовательно соединяют лампочки, если сооружают гирлянду или монтируют свет в длинном коридоре.

При подключении лампочек друг за другом следует учитывать некоторые особенности:

  • через устройства будет протекать ток одинаковой силы;
  • если произойдет резкий спад напряжения, воздействие распределится равномерно на все объекты цепочки;
  • также равномерно распределяется мощность на каждый элемент цепи.

Вам это будет интересно Укладка кабеля

Обратите внимание! Из-за последовательности спайки и равномерного распределения мощности стандартные лампочки на 220 В выдают свет не в полную силу. Чем больше ламп подключено в сеть, тем меньше света они будут производить. Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением). Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается.

Если лампочки в последовательной схеме горят, значит система исправна полностью

Последовательное соединение лампочек в электросети обеспечивает более щадящий режим работы для приборов благодаря равномерно распределяемой мощности (нагрузке). Кроме этого, для фактического соединения потребуется меньшее количество кабеля (по длине).

  • при выходе из строя одного элемента обесточивается вся система;
  • при подключении ламп накаливания разной мощности невозможно обеспечить равномерное освещение помещения.

Важный момент — в последовательную электрическую схему нельзя включать энергосберегающие (светодиодные) лампочки. Для их правильной работы требуется стабильное напряжение в 220 В, подаваемое равномерно на каждый элемент (параллельное соединение).

Параллельно

Основное отличие параллельной схемы соединения элементов — равнозначная подача питания к каждой лампочке в сети независимо от их общего количества. Это значит, что к каждой лампе подается свой ток. Провода, соединяющие детали цепи, подключаются параллельным образом.

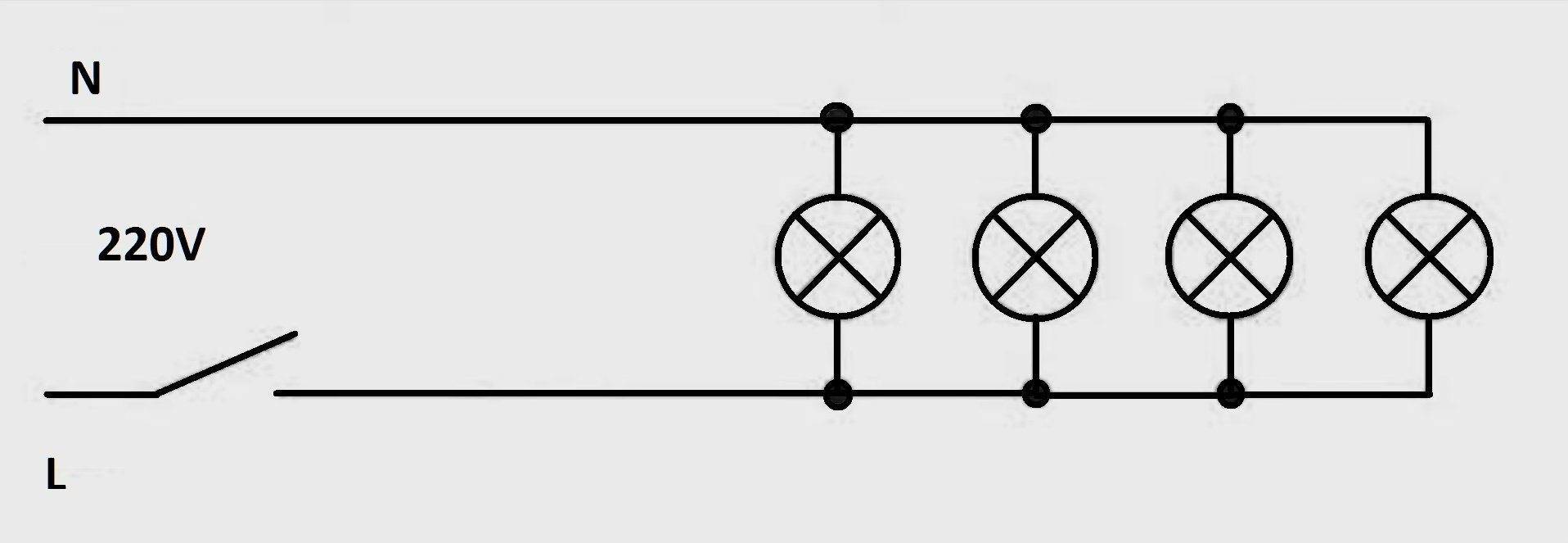

Схема для параллельного подключения лампочек отображает тип соединения проводников к элементам

Преимущества данной техники сборки электрической цепи:

  • если один элемент сгорит (лампа или кабель), остальные продолжат работать в прежнем режиме;
  • лампочки накаливания горят настолько мощно, насколько позволяют их характеристики;
  • можно включать в цепь энергосберегающие элементы;
  • чтобы подключить новую лампу в комнате, достаточно вывести из соединения потолочной люстры необходимое число фазных проводников и соединить их в группу.

Основной недостаток — большой расход материала. До каждой точки необходимо вести отдельный провод, что увеличивает протяженность проводов в несколько раз (по сравнению с последовательным соединением).

Обратите внимание! В большинстве случаев используют смешанное соединение проводов и элементов. Основой является параллельное подключение нескольких распредкоробок последовательного типа. На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения)

На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения).

Вам это будет интересно Соединительные коробки

Как происходит подключение лампочек последовательно или параллельно

Чтобы понять, как подключать лампочки — последовательно или параллельно — важно рассмотреть преимущества и недостатки обоих соединений, которые выплывают только на практике

Последовательно

Подобное соединение редко применяется в квартирах или домах. Для бытового использования больше подходит смешанный способ. Последовательно соединяют лампочки, если сооружают гирлянду или монтируют свет в длинном коридоре.

При подключении лампочек друг за другом следует учитывать некоторые особенности:

  • через устройства будет протекать ток одинаковой силы;
  • если произойдет резкий спад напряжения, воздействие распределится равномерно на все объекты цепочки;
  • также равномерно распределяется мощность на каждый элемент цепи.

Обратите внимание! Из-за последовательности спайки и равномерного распределения мощности стандартные лампочки на 220 В выдают свет не в полную силу. Чем больше ламп подключено в сеть, тем меньше света они будут производить. Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением)

Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается

Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением). Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается.

Последовательное соединение лампочек в электросети обеспечивает более щадящий режим работы для приборов благодаря равномерно распределяемой мощности (нагрузке). Кроме этого, для фактического соединения потребуется меньшее количество кабеля (по длине).

  • при выходе из строя одного элемента обесточивается вся система;
  • при подключении ламп накаливания разной мощности невозможно обеспечить равномерное освещение помещения.

Важный момент — в последовательную электрическую схему нельзя включать энергосберегающие (светодиодные) лампочки. Для их правильной работы требуется стабильное напряжение в 220 В, подаваемое равномерно на каждый элемент (параллельное соединение).

Параллельно

Основное отличие параллельной схемы соединения элементов — равнозначная подача питания к каждой лампочке в сети независимо от их общего количества. Это значит, что к каждой лампе подается свой ток. Провода, соединяющие детали цепи, подключаются параллельным образом.

Преимущества данной техники сборки электрической цепи:

  • если один элемент сгорит (лампа или кабель), остальные продолжат работать в прежнем режиме;
  • лампочки накаливания горят настолько мощно, насколько позволяют их характеристики;
  • можно включать в цепь энергосберегающие элементы;
  • чтобы подключить новую лампу в комнате, достаточно вывести из соединения потолочной люстры необходимое число фазных проводников и соединить их в группу.

Основной недостаток — большой расход материала. До каждой точки необходимо вести отдельный провод, что увеличивает протяженность проводов в несколько раз (по сравнению с последовательным соединением).

Обратите внимание! В большинстве случаев используют смешанное соединение проводов и элементов. Основой является параллельное подключение нескольких распредкоробок последовательного типа. На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения)

На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения).

Коллекционная кукольная миниатюра


Подробности Категория: Статьи Создано: 06.09.2017 19:48 Бельская Анна

Когда вы задумываетесь о том как сделать освещение в кукольном домике или румбоксе, где не один, а несколько светильников, то встает вопрос о том, как их подключить, объединить в сеть. Существует два типа подключения: последовательное и параллельное, о которых мы слышали со школьной скамьи. Их и рассмотрим в этой статье.

Я постараюсь описать всё простым доступным языком, чтобы всё было понятно даже самым-самым гуманитариям, не знакомым с электрическими премудростями.

Примечание: в этой статье рассмотрим только цепь с лампочками накаливания. Освещение диодами более сложное и будет рассмотрено в другой статье.

Для понимания каждая схема будет сопровождена рисунком и рядом с чертежом электрической монтажной схемой. Сначала рассмотрим условные обозначения на электрических схемах.

Название элементаСимвол на схемеИзображение
батарейка/ элемент питания
выключатель
провод
пересечение проводов ( без соединения)
соединение проводов (пайкой, скруткой)
лампа накаливания
неисправная лампа
неработающая лампа
горящая лампа

Как уже было сказано, существуют два основных типа подключения: последовательное и параллельное. Есть ещё третье, смешанное: последовательно-параллельное, объединяющее то и другое. Начнем с последовательного, как более простого.

Последовательное подключение

Выглядит оно вот так.

Лампочки располагаются одна за другой, как в хороводе держась за руки. По этому принципу были сделаны старые советские гирлянды.

Достоинства — простота соединения. Недостатки — если перегорела хоть одна лампочка, то не будет работать вся цепь.

Надо будет перебирать, проверять каждую лампочку, чтобы найти неисправную. Это может быть утомительным при большом количестве лампочек. Так же лампочки должны быть одного типа: напряжение, мощность.

При этом типе подключения напряжения лампочек складываются. Напряжение обозначается буквой U, измеряется в вольтах V. Напряжение источника питания должно быть равно сумме напряжений всех лампочек в цепи.

Пример №1: вы хотите подключить в последовательную цепь 3 лампочки напряжением 1,5V. Напряжение источника питания, необходимое для работы такой цепи 1,5+1,5+1,5=4,5V.У обычных пальчиковых батареек напряжение 1,5V. Чтобы из них получить напряжение 4,5V их тоже нужно соединить в последовательную цепь, их напряжения сложатся.

Уникальнvй софт / Калькулятор соединения резисторов

Калькулятор соединения резисторов v.1.0 — предоставляет возможность быстро вычислить и подобрать номиналы резисторов (до 10-ти резисторов в соединении) для параллельного и последовательного соединения. Вычисляет Rобщ на основе R1-R10 или подбирает нужный R1 для указанного Rобщ (с учетом резисторов R2-R10 при необходимости) для любого типа соединения резисторов (как последовательного так и параллельного). Вычисления делаются автоматически при вводе номиналов резисторов с возможностью отключения автоматического расчета при вводе. Возможен переход в диапазон кОм. Имеется возможность сохранения всех значений в текстовый файл. При необходимости, возможно включить параметр «Поверх всех окон».

Скачать программу Объём 167 кБ Всего загрузок: 1181

Из закона Ома и первого и второго правил Кирхгофа следует:

При параллельном соединении величина обратная полному сопротивлению, равна сумме величин, обратных сопротивлений ветвей.

При параллельном соединении полное сопротивление цепи меньше самого малого из сопротивлений ветвей.

Поскольку 1/R = G, т.е. проводимость, то при параллельном соединении электрические проводимости отдельных ветвей складываются

Пример смешанного соединения

Для смешанного соединения, например, представленного ниже, расчет будет производиться в несколько этапов.

Для начала последовательные элементы можно условно заменить одним резистором, обладающим сопротивлением, равным сумме двух заменяемых. Далее общее сопротивление считаем тем же способом, что и для предыдущего примера. Данный метод подойдет и для других более сложных схем. Последовательно упрощая схему, можно получить необходимое значение.

Например, если вместо резистора R3 будут подключены два параллельных, потребуется сначала рассчитать их сопротивление, заменив их эквивалентным. А далее то же самое, что и в примере выше.

Недостатки схемы

Помимо существенного падения напряжения, вторым отрицательным моментом такой схемы, является ее ненадежность.

Если у вас сгорит всего одна из лампочек в этой цепочке, то сразу же потухнут и все остальные.

Еще нужно сделать замечание, что такая последовательная схема будет хорошо работать на обычных лампах накаливания. На некоторых других видах, в том числе светодиодных, никакого эффекта можете и не дождаться.

У них в конструкции может быть заложена электронная схема, которой нужно питание порядка 220В. Безусловно, они могут работать и от пониженных значений в 150-160В, но 90В и менее, для них уже будет недостаточно.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
