Монтаж клапана своими руками
Самым трудоемким процессом в установке является подготовка отверстия под корпус клапана. Сверление осуществляется таким образом, чтобы имелся незначительный наклон в сторону улицы — в 3-5 градусов.
После того как отверстие будет просверлено, устанавливаем устройство. С внутренней стороны корпус вставляется в стену и временно фиксируется при помощи деревянных клиньев.
После проверки правильности положения корпуса проводится окончательная фиксация монтажной пеной.
Перед заполнением полостей между корпусом клапана и стеной рекомендуется смочить поверхности трубы и кирпичной кладки водой, это улучшит адгезию пены.
Устанавливая приточный клапан своими руками, нужно помнить, что пена окончательно застынет через 24 часа.
Проверить работоспособность клапана просто: к выходному отверстию подносится горящая свеча – если пламя отклоняется или вообще тухнет, значит, все сделано правильно, и вентиляция работает.
Клапан приточной вентиляции: установка своими руками
Естественное проветривание квартиры в многоэтажном доме с советских времён обеспечивалось общедомовыми каналами вентиляции и неплотностями в конструкции окон и дверей. С улицы через просветы в окнах поступал свежий воздух, через межкомнатные двери проникал во все помещения и выводился в вентиляционную шахту. Однако сегодня, при установке закрытых пластиковых стеклопакетов и дверей, естественная приточная вентиляция в помещениях квартиры нарушается.
Сегодня в продаже действительно непросто найти неплотные окна и двери, оставляющие просвет возле пола. Как же решить проблему недостатка естественного проветривания квартиры? Для этого существует приточный вентиляционный клапан, который можно монтировать в пространство стены или оконные проёмы. Это устройство обеспечивает отличное проветривание тех помещений квартиры, которые отрезаны от естественного воздухообмена.
В этом материале мы подробно рассмотрим виды и модели таких приборов и расскажем, как установить воздушный клапан своими руками.
Где правильно установить бесканальный приточный клапан?
Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.
Это могут быть следующие варианты:
- Промежуток между радиатором и подоконником
- В наружной стене помещения
- В оконной раме пластикового окна
Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.
Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.
Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.
Вентиляционные приточные клапаны имеют различную форму и пропускную способность.
Особенности монтажа
монтаж вентиляции с подогревом
Сначала готовят место, выбирают размер отверстий. Уклон у него должен быть в сторону улицы. Труба по диаметру должна быть больше вентилятора. После вставляют сам вентилятор, предварительно запенив все имеющиеся щели. Отдельно идут каналы для проводки.
Все оставшиеся детали ставятся на последних этапах.
Решётки крепят на концы.
Заключение
Приточная система вентиляции может быть смонтирована не только в частных домах и на промышленных объектах, но и внутри квартир. Надо только заранее посчитать, насколько эффективно в результате работает воздухообмен. Обязательно учитывают «сушку» воздуха.
Воздушные клапаны с подогревом
Воздушные клапаны с подогревом предназначены для применения в регионах с холодным климатом. Назначение клапанов регулирование расхода воздуха или перекрывание воздушных каналов. Конструктивно клапан с подогревом представляет собой корпус, внутри которого смонтированы поворотные жалюзи и, в каждом стыке жалюзи — трубчатые электронагреватели (ТЭНы), предназначенные для разогрева стыков в случае возможного обледенения клапана и смерзания жалюзи.
Оригинальный производитель оборудования организация, продающая под своим именем и брендом оборудование.
Серия модели – классификатор, который отбирает определенную (коллекцию / серию) конкретного производителя. Данная функция ускорит поиск модели, которую вы ищите.
Состав — из какого материала сделано оборудование.
Электрический привод — это управляемая электромеханическая система, предназначенная для преобразования электрической энергии в механическую и обратно и управления этим процессом.
Механический привод – это управление непосредственно ручной системой (механической)
Крутящий момент измеряется в ньютонах на метр (Нм).
Вариант исполнения оборудования.
Канальные вентиляторы — это наиболее распространенные устройства для вентиляционных систем, к тому же универсальные: могут подавать воздух в помещение и выводить его наружу. Они довольно компактны и легко встраиваются в вентиляционные шахты или воздуховоды.
Таким образом, обеспечивается работоспособность клапана при температуре наружного воздуха до -60°С (умеренный (У) и умеренно холодный климат
- перед открытием клапана производится включение ТЭНов на 10–15 минут;
- по истечении это времени включается привод клапана с последующим отключением ТЭНов.
Воздушный клапан с подогревом поставляются с универсальной площадкой для установки электрического или ручного привода. На клапане установлена клеммная коробка для подключения нагревательных элементов.Монтаж клапана к воздуховоду производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
Также напоминаем, что стандартные размеры данных клапанов размещены на сайте, а по запросу могут поставляться клапаны других размеров. Максимальный размер (ШхВ) 2500х2400 мм.
Источник

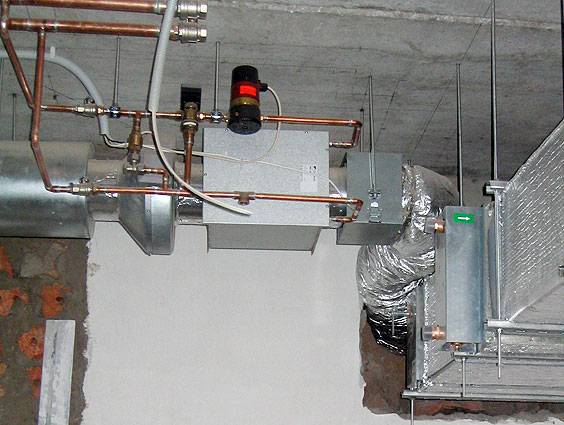

Устройство приточной вентиляции с подогревом
Вентиляция с подогревом приточного воздуха может состоять из различных конструктивных элементов, но самая простая схема устройства для воздушной циркуляции включает в себя компоненты, которые мы рассмотрим ниже.
- Приточный вентилятор – используется для нагнетания воздуха в помещения. В зависимости от модели, может использоваться один или несколько вентиляторов.
- Нагревательный элемент – поднимает температуру входящего воздуха, в зависимости от схемы может работать за счет электроэнергии или использовать водяные трубы. Представляет из себя радиатор и характеризуется высокой степенью теплоотдачи.
- Фильтр – осуществляет фильтрацию притока воздуха, не дает проникнуть в квартиру с воздушным потоком частицам пыли, грязи и другому мелкому мусору. Приточная вентиляция в квартире с фильтрацией придется по вкусу людям, страдающим от аллергии. В некоторых моделях может быть установлено специальное оборудование для фильтрации, подразумевающее ультрафиолетовую или химическую очистку воздуха, а также его увлажнение.
При любой схеме вентиляционного оборудования принцип работы системы остается неизменным. Воздушные массы в вентиляционную систему нагнетаются при помощи электродвигателя, который оснащен вентилятором.
После этого воздух проходит через теплообменник, то есть водяную или электрическую систему нагрева. Затем через специальный клапан нагретый воздух выходит напрямую в помещение или же распределяется по системе каналов.
Принцип работы вентиляции с подогревом
В каких случаях применяется приточная вентиляция с подогревом воздуха
Приточная вентиляция отличается тем, что она берет воздух снаружи, в отличие от большинства систем кондиционирования. В итоге воздух не просто охлаждается или нагревается, но и обогащается кислородом. Приточная вентиляция с подогревом воздуха используется в тех помещениях, где нужен чистый и теплый воздух постоянно.
Она может отлично работать и в квартире, и в частном доме, и в производственном помещении. Специальная конструкция не позволяет смешиваться уже отработанному воздуху из помещения и свежему нагретому. Это одновременно и система очистки воздуха, и его обогрева. Приточный клапан в стену с подогревом чаще всего монтируют в квартирах и частных домах, где есть пластиковые окна, поскольку с ними естественная вентиляция невозможна.
Руководство по монтажу естественной приточной вентиляции
Естественная вентиляция не имеет ни одного энергозависимого элемента, поэтому её работа не будет ничего стоить владельцам. Кроме того, устроить её достаточно просто и не дорого.
Лучше всего проводить монтаж после того, как закончены штукатурные работы, но до финишной отделки. Самый удобный вариант – интегрировать вентиляционные отверстия параллельно со строительством дома.
- Определяется место расположения будущего клапана. Если за радиатором, — он снимается.
- Приложив к стене корпус приобретённого прибора, маркером отмечаются его размеры (как правило, хватает 6-13 см отверстия).
- При помощи перфоратора штробится канал. Он должен быть сделан с уклоном около 6° в сторону улицы (для того, чтобы стекал конденсат).
- В получившееся отверстие помещается утеплитель и труба. Можно использовать монтажную пену, если это удобно.
- Дальше надевается корпус так, чтобы он не касался трубы. Маркером размечаются места крепления и высверливаются.
- Корпус закрепляется на саморезы или при помощи дюбелей.
- Если в комплект входит шумопоглотитель – он вставляется в корпус.
- Далее делается теплоизоляция корпуса и надевается крышка.
- С уличной стороны оформляется входное отверстие – одевается защитная решётка.
Вентиляционное отверстие
Хорошая вентиляция – это, прежде всего, законы физики. Поэтому от проделанных отверстий может не быть никакого толку, если не установлен баланс между притоком и оттоком воздуха.
Пошаговая инструкция
Схемы и картинки
Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.
В любой схеме учитывают:
- Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
- Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
- Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.
Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:
Расчёты
Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:
- количество этажей в доме;
- площадь комнат;
- планировку помещений;
- количество проживающих на общей площади людей;
- наличие бытовой техники (компьютеров, телевизоров, станков).
Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.
Для каждой определяется количество подаваемого воздуха.
ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:. Например:
Например:
- для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
- для спальни — не менее 30 м³/ч на человека.
При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).
Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха
Важно обеспечить не менее одного воздухообмена
Монтаж
Для монтажа оборудования потребуются следующие инструменты:
- Перфоратор или алмазный бур.
- Молоток или кувалда, отвёртка или шуруповёрт.
- Гаечные ключи разных размеров и трещоточный ключ.
Этапы:
- Подготовить плоскость для сквозного отверстия.
- Выбрать его размеры, разметить пространство.
- Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
- В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
- После установки воздуховода все щели вокруг трубы залить герметиком.
- Проложить каналы под проводку для автоматизации работы устройства.
- Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
- Систему проверить на работоспособность.
Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.
Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.
Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?
По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.
Основные особенности конструкции
Система состоит из нескольких элементов:
- Пластиковая решётка. Это декоративное украшение конструкции отфильтровывает крупный мусор, который может попасть вместе с воздушными массами.
- Клапан или перегородка. Функция клапана — блокировать поступление воздушного потока при отключении устройства.
- Фильтры. Фильтры задерживают мелкий мусор, пыль. Раз в несколько месяцев эти фильтры подлежат замене.
- Нагревательный элемент — калорифер (водяной или электрический).
Для небольших помещений или домов лучше использовать электрический нагревательный элемент, а для больших площадей – водяной.
Приточное вентиляционное устройство
Вентиляция – это способ проветривания замкнутого пространства, который помогает:
- наполнить помещение свежим воздухом;
- создать особый микроклимат;
- предотвратить появление плесени, грибка на стенах и потолке.
Приточная вентиляция со встроенным нагревательным элементом – это система, которая наполняет помещение свежим воздухом, прогретым до комфортной температуры, обогревает комнаты в холода (о приточной вентиляции подробно рассказано здесь). Современные вентиляционные устройства оснащены рядом полезных функций:
- регулировка температурного режима;
- регулировка мощности притока воздуха и т. д.
Вентиляционные устройства компактны и вписываются в жилой интерьер. Вентиляционные устройства с подогревом состоят из нагревательного элемента, решётки-фильтра, которая очищает поступающие воздушные массы от мусора, грязи, пыли, и дополнительных элементов, которыми оснащены не все системы (увлажнители, антибактериальные фильтры).
Внимание
Качественная система вентиляции регулярно наполняет помещение свежим, тёплым, очищенным, увлажнённым воздухом.
Устройство приточной вентиляции с подогревом воздуха
Различают два вида агрегатов для приточной вентиляции:
- Моноблочные – складываются они из одного блока, который устанавливают на входе воздуховода. В таком блоке расположены все без исключения нужные приспособление, обеспечивающие качественную и верную службу вентиляционной конструкции. Такого рода устройство нередкого в целом вводится в стене либо в оконных рамах. Этот метод считается наиболее простым и самым не дорогим. Но в практике он довольно неэффективен, так как размещение его заборных вентиляторов не дает возможность охватывать многие зоны здания.
- Монтажные – данные приточные вентиляционные системы обладают достаточной мощью для того, чтобы охватить высотные здания, производственные помещения больших площадей, многоквартирные дома.
Схемы приточной вентиляции
Самый простой тип установки:
- Воздушный фильтр,
- Нагнетающий вентилятор,
- Нагревательный элемент.
Стандартная схема приточно-вытяжной вентиляции с подогревом
Как нагреть приточный воздух при помощи рекуператора?
Рекуператоры делятся на 2 вида:
- Роторные – работают при помощи электричества. Имеют корпус цилиндрической формы, в который вмонтирован роторный элемент. Он постоянно вращается между клапанами «входящего» и «отработаного» воздуха. Достаточно габаритная деталь. КПД – до 87%.
- Пластинчатые. Такие рекуператоры состоят из объединённых пластин. Приточный и «отработаный» воздух движутся навстречу друг другу, по разным клапанам. Это позволяет предотвратить рециркуляцию. Такие рекуператоры, как правило, небольших размеров.
Определение и серьезность проблемы
Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.
Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим
Чтобы вы поняли, насколько это серьезно
По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.
Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:
- Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
- Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
Уровень углекислого газа влияет на самочувствие
- Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
- Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.
Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.
Наглядный пример
Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.
Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.
График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми
Информация для пояснения графика:
- Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
- Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
- Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
- Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
- Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).
Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
Виды приточного вентилирования с фильтрами
Бризеры. Создают приток воздушных смесей с подогревом. Стандартная комплектация включает три уловителя для крупных и средних загрязнений. Задерживается порядка 95 % частиц, а также фильтрующий элемент избавляет от запахов, газов.
Проветриватели. Снабжены одним или несколькими фильтрующими элементами. Можно встретить частые комплектации с угольным фильтром. Рекомендованы вентустройства для регионов со средней экологической обстановкой.
Центральные вентприборы. Отличаются большими размерами, поэтому внутри вмещают все необходимые элементы для фильтрации. Зачастую устанавливают тип НЕРА и угольный уловитель.
Приточные клапаны. Конструкция позволяет оснастить только самым простым фильтрующим элементом. Уловитель создает надежный барьер от крупных загрязнений.
Виды систем
Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.
Центральная и индивидуальная вентиляция
Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).
Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.
Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

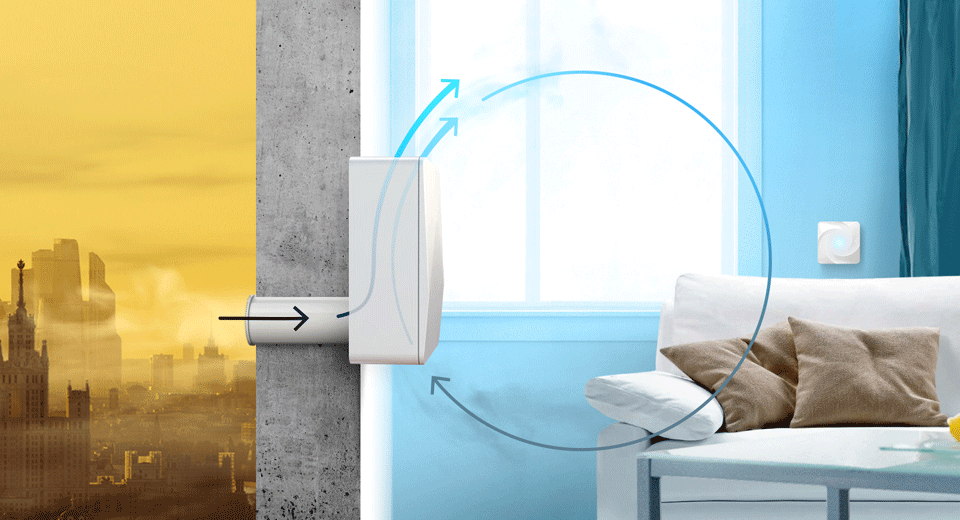

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.
Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.
Активная и пассивная вентиляция
В этом случае используется разделение по возможности регулирования подачи свежего воздуха.
В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.
Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.
Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.
По типу подогрева
Приточная вентиляция может отличаться по способу подогрева воздуха.
Выделяют следующие типы приборов:
- с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
- с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
- электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает проходящий воздух до нужной температуры.
Другие типы
Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.
Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.
По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.
Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.
Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.
Как делается приточная вентиляция воздуха с подогревом своими руками
Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.
Схемы и чертежи
Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:
- Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
- Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
- Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.
Расчеты
Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.
Монтаж
Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:
- Перфоратор.
- Гаечные ключи.
- Кувалда.
- Шуруповерт.
- Молоток.
- Трещоточный ключ.
- Струбцина.
В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.
После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.
В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры
Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки
В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.
Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение
Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.
Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.
Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.
В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.
Виды и особенности
Различают несколько типов приточной вентиляции с подогревом воздуха.
- Центральная – система вентиляции с подогревом, в которой за температуру приточных масс отвечают специальные вентиляторы. Нагрев происходит при помощи калорифера, который может быть водяным или электрическим. Водяной калорифер подключается к системе центрального отопления, а электрический обеспечивает подогрев воздуха. Кроме того, для более эффективного подогрева воздуха некоторые системы могут оснащаться специальным рекуператором, который обеспечивает теплообмен между теплым воздухом, который выводится наружу из помещения, и холодным, который поступает с улицы.
- Компактная – такой тип вентиляционной системы также называют бризером. Бризер представляет из себя компактное устройство для воздухообмена, которое вешается на стену в помещении и подает в него воздух.
У каждого из этих типов приточной вентиляции помещений есть свои преимущества и недостатки. Установка оборудования центрального типа в вашу квартиру гарантирует эффективную приточную вентиляцию, но сам процесс установки отнимет много времени и сил, да и без капитального ремонта помещения в таком случае не обойтись. Кроме того, организация приточной вентиляции центрального типа с водяным или электрическим подогревом воздуха займет очень много места в квартире.
Бризер не такой эффективный, как центрально приточные вентиляционные системы и лучше подходит для квартиры небольшого размера. Зато он не просто нагревает воздух, но и позволяет точно регулировать его температуру. Кроме того, бризеры оснащаются системой фильтрации, то есть не дают проникать в помещение пыли, грязи, пыльце растений и болезнетворным бактериям. Бризер хорошо справляется с проблемой неприятных запахов, а для монтажа такого оборудования для циркуляции воздуха своими руками вам не потребуются специализированные инструменты, навыки или вызов мастера. Места такое оборудование для вентиляции занимает совсем немного.
Выводы и полезное видео по теме
В видео ниже предоставлены рекомендации по выбору приточной вентиляции с подогревом и рассмотрены ключевые различия между наборной вентиляционной системой и моноблоком:
Автор следующего видео рассматривает преимущества и недостатки приточной вентиляционной системы и популярного среди владельцев квартир бризера:
Воздухообмен и вывод углекислого газа из помещения являются основой здорового микроклимата в квартире. Осуществить максимально полноценную циркуляцию воздуха можно с помощью приточной вентиляционной системы. Эффективный подогрев воздуха, поступающего из приточной вентиляции, практически незаменим в условиях нашего климата
Источник
