Монтаж электропроводки в ванной комнате

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

Схема подключения электрооборудования в ванной

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Способы прокладки проводов

Как было сказано выше, проводка в любой ванной (и вообще в помещениях с повышенной влажностью) комнате должна прокладываться скрытым способом. В помещениях с каменными или обшитыми листовым материалом (ГКЛ, пластиковые или водостойкие МДФ-панели) стенами это реализуется относительно просто – провода закладываются в штробу или затягивается в гофротрубу с последующей укладкой получившихся «хвостов» за панелями.

При этом довольно популярная рекомендация закладывать провода в штробы не «голыми», а предварительно затянутыми в гофру – откровенно бессмысленна. Мотивируется такой вредный совет обычно тем, что:

  • изоляция проводов от контакта со шпаклевкой или штукатуркой, которой замазывается штроба, быстро разрушается;
  • гофра, играя роль своеобразной трубы, дает возможность «в случае чего» перетянуть пришедший в негодность находящийся в ней провод, заменив его на новый;
  • просто потому, что «так надежнее», а также «деды так делали и нам завещали».

Первая мотивация справедлива, но – только при использовании низкокачественных проводов печально известных марок ПУГНП и ПУНП, а также их бессчетных аналогов. Их сделанная из ПВХ не самого лучшего качества изоляция достаточно быстро разрушается при любых условиях, отличных от «тепличных».


Провод ПУГНП.

Однако эта проблема легко решается применением проводов типа ВВГнг, стоящих чуть дороже, но имеющих неизмеримо более высокое качество своих изоляционных оболочек. Еще лучше использовать провода и кабели группы NYM – однако они отличаются очень высокой ценой.


Провод ВВГнг.

Для того, чтобы реализовать возможность перетяжки провода через замурованную в стену гофру, необходимо обеспечить выполнение нескольких условий:

  • провод должен занимать не более ¼ внутреннего пространства гофротрубы – на практике для этого нужно использовать гофру диаметром минимум 25 (а чаще 32) мм;
  • гофра не должна иметь резких перегибов – радиус изгиба должен быть не менее 10 диаметров гофротрубы;
  • «труба» из пластиковой гофры должна иметь легкодоступные точки входа и выхода провода – на практике это реализовать обычно крайне затруднительно.

Несколько сложнее дело обстоит в деревянных брусовых или бревенчатых домах и коттеджах, поскольку реализовать скрытую проводку своими, даже умелыми, руками в них затруднительно до невозможности.

Выходов всего два – либо разводить проводку в пластиковых трубах (как вариант – в электротехнических коробах «кабель-каналах»), но при этом ВСЕ розетки и электроприборы должны размещаться только во второй зоне, либо вести проводку по наружной стене ванной, заводя их непосредственно в розетки и выключатели через сквозное отверстие.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

  • Обычно ремонт состоит из нескольких этапов:
  • перепланировка (если необходимо);
  • сантехнические работы;
  • предмонтаж трасс кондиционирования;
  • строительные работы – штукатурка, монтаж потолков;
  • установка сантехнических изделий – умывальников, душевых кабин, унитазов;
  • разводка электричества;
  • установка дверей, напольных покрытий;
  • поклейка обоев, покраска;
  • монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

  1. Для выполнения схемы нам понадобиться:
  2. тетрадный лист;
  3. линейка;
  4. ручка;
  5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

  • На схеме следует отобразить максимально подробно следующие элементы:
  • Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  • Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
  • Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  • Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
  • Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  • Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

  • в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
  • далее намечаются линии, по которым будет производиться штробление стен;
  • определяются места для распределительных коробок;
  • выбирается место, где будет установлен квартирный электрощит;
  • после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Монтаж розеток

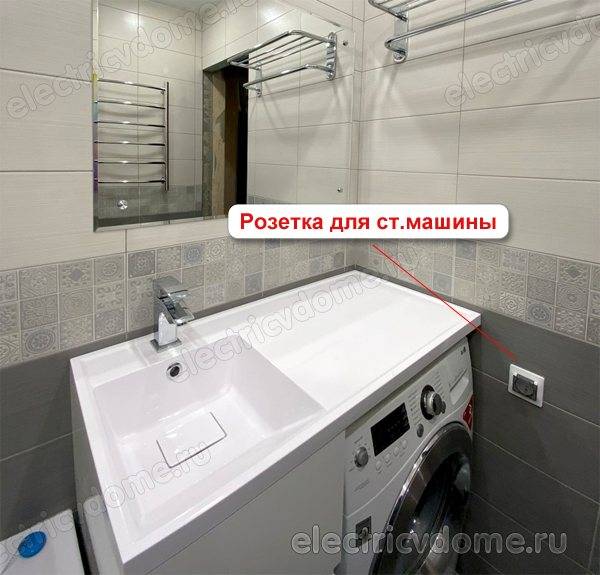

Розетки в ванной комнате устанавливаются по определённым правилам. Они должны находиться только в третьей зоне. Нормами ПУЭ использовать устройства любого типа, но для бОльшей безопасности они должны закрываться откидными крышками.

Расстояние от розеток до ванны определяется длиной шнура переносных устройств типа фена и электробритвы. В подключённом состоянии они не должны доставать до ванны. При падении в воду включённый электроприбор превращает ванну или душевую кабинку в электрический стул.

Интересно! Этот эксперимент проводился в одной из серий американского научно-популярного сериала «Разрушители мифов».

Электропроводка в ванной комнате выполняется кабелем того же типа и сечения, как и во всей квартире — от вводного щитка до распределительной коробки кабелем ВВГнг 2,5мм², от коробки до розеток кабелем сечением 2,5мм². Коробки устанавливаются за пределами ванной.

Розетки выбираются с заземляющим контактом, вся линия подключается к автоматическому выключателю 15А и УЗО с уставкой 30мА. Сечение проводов и номинал автоматов, к которым подключаются другие электроприборы, зависит от мощности этих устройств.

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

  1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
  2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
  3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
  4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
  5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами

Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Проверка правильности монтажа

Когда всё установлено, подключены автоматы и УЗО, можно проверить электричество в ванной. Все розетки должны работать, а светильники без проблем включаться и отключаться своими выключателями. Если УЗО будет выбивать, значит, где-то есть замыкание. Его необходимо найти и устранить.

Какую именно схему подключения выбрать, конечно же, каждый решает сам, так как приведенная здесь не является универсальной и приведена для примера. Главное, чтобы был применен правильный вариант электрики в ванной, тогда новая электросеть будет работать долгое время.

Чтобы точнее понять, как сделать проводку в ванной, рекомендуем посмотреть видео в конце статьи, которое подробно покажет весь процесс электромонтажа от начала до конца.

Перечень возможных причин

Пар и водяные брызги создают в ванной комнате зону повышенной влажности, которая является отличной средой для распространения электрического тока. Причин по которым бьёт током в ванной много.

  1. Отсутствие или нарушение заземления. Соответственно, при утечках ток, вместо того, чтобы уходить в землю, уходит на металлические элементы ванной комнаты. Вся бытовая техника в ванной должна быть грамотно заземлена.

  2. Неисправность бытовой электротехники. Нарушение целостности кожуха, потеря контакта, утечки тока, короткие замыкания могут привести к тому, что поверхности устройств, трубы, смеситель и даже вода из крана может бить током.

  3. Нарушение целостности изоляционного слоя проводки в ванной комнате. Старая изоляция на проводах может износиться, получить механические повреждения или оплавиться из-за замыкания. Оголенный участок провода, контактируя с ванной или трубами может спровоцировать удары током.

  4. Замена металлических труб на пластиковые – ещё один ответ на вопрос почему ванна бьет током. В ряде случаев, металлическая труба играет роль заземляющего элемента, уводя ток в землю. При замене на пластик, ток переходит на воду.

  5. Поломка электрического водонагревателя также приводит к тому, что вода из крана бьет током. Прибор необходимо проверить на наличие неисправностей. Если вы не обладаете должной квалификацией для работы с током, то стоит вызвать специалиста.

  6. Вывод заземления на стояки и трубы общего пользования – ещё один ответ на вопрос почему ванна бьет током. Как правило, так поступают не очень умные соседи, которые подставляют под удар током и себя и других.

  7. Воровство электроэнергии. Некоторые находчивые граждане кидают “ноль” на водопроводную трубу, чтобы отмотать счетчик назад и сэкономить на электрическом токе. Последствия такого опрометчивого решения могут неприятно удивить как самих любителей сэкономить, так и их соседей.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Маркировка степени защиты электроприборов

В мире используется маркировка степени защиты электрических приборов, которая обозначается: International Protection — IP. Сама степень защиты читается по двум цифрам, которые идут после букв.

Цифра, обозначающая защиту от воздействия твердых частиц (первая после буквенного обозначения)Цифра, обозначающая защиту от влаги (вторая после букв)
IPРасшифровка цифрыIPРасшифровка цифры
1Защита от твердых тел размер, которых больше 5 см. Опасные детали скрыты от прикосновения тыльной стороны руки.1От капель жидкости падающих по вертикали.
2Защита от твердых тел размер, которых больше 1,2 см. Нет контакта опасных деталей с пальцами рук.2От капель, что падают под углом 15о к вертикальной оси.
3От твердых предметов размером 0,25 см. Нет возможности дотронуться инструментом до опасных деталей.3Угол падения капель 60о. Защита от них.
4Защита от прикосновения проволокой опасных деталей или от твердых деталей  размером 1 мм.4Капли падают на прибор со всех сторон и степень защиты от этого явления.
5От пыльных частиц, которые могут остановить или навредить электроприбору.5Защита от струи жидкости, которая попадает на прибор под любым углом.
6Полная защищенность от мелких частиц.6Прибор защищен от капель и струи под напором.
Нет защиты7От непродолжительного погружения в воду на 15 см и до 1 м.
8Производителем указывается время защиты прибора от воздействия воды при его длительном погружении на глубину больше 1 м.
Нет защиты

Распространенные ошибки

Есть ряд типичных ошибок, которые допускают при создании электропроводки в ванной комнате:

  1. Установка выключателя внутри помещения. Им будет неудобно пользоваться, увеличится риск поражения током. Исключением будет выключатель для светильника возле зеркала.
  2. Скрутка проводов. Такой вариант допускается только для проверки работоспособности системы. Соединять можно пайкой или опрессовкой.
  3. Монтаж выключателя со стороны дверных петель. При открывании полотна доступ к нему затруднится.
  4. Отсутствие дополнительной системы уравнивания потенциалов. Это нарушает требования безопасности. Медную шину подключают к заземлению на распределительном щитке, а к ней подсоединяют все металлические поверхности и приборы.
  5. Несоответствие электрооборудования необходимой степени защиты от влажности.
  6. Низкий уровень освещенности. Действующие СНиП устарели, поэтому рекомендуемые в них значения освещенности лучше увеличивать в 1,5-2 раза.

Скрытность

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

  • между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
  • указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
  • покрытие в виде декоративных панелей на стенах отсутствует полностью.

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

В заключение

На сегодняшний день популярными являются подвесные гипсокартонные потолки, а также пластиковые панели. Если Вы решили их использовать, то это только облегчит электромонтажные работы. Дело в том, что при разводке электропроводки в ванной комнате под подвесным потолком не нужно будет создавать штробы, а достаточно просто уложить кабель в защитную гофрированную трубу, как показано на фото. Гофра в свою очередь без проблем крепится клипсами к профилю.

Еще один важный момент, на котором бы хотелось остановить Ваше внимание — отсутствие заземления в квартирном щите. Действительно, бывает так, что земельный провод может отсутствовать

В этом случае нужно обязательно заменить электропроводку в квартире на новую, трехжильную, после чего обязательно сделать систему уравнивания потенциалов.

Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в ванной комнате своими руками. Надеемся, что информация была для Вас полезной и пригодилась в электромонтажных работах!
