Классификация
Отличия между разными типами греющих кабелей заключаются в схеме тепловыделения, в зависимости от которой различаются два вида конструкций:
- Резистивные. Данный вид кабелей подразделяется на два подвида – линейные и зональные. Линейные устройства выделяют тепло, когда ток проходит по нагревательным жилам. Кабель может быть одно- или двужильным, а некоторые конструкции включают в себя линейные или спиралеобразные жилы. Нарезка резистивных кабелей запрещается.
- Саморегулирующиеся. Такие нагревательные кабели отличаются от резистивных отсутствием изоляции. Преимущество саморегулирующихся кабелей заключается в возможности автоматического изменения степени тепловыделения в зависимости от внешних и внутренних условий. Саморегулирование исключает возможность перегрева и, как следствие, перегорания кабеля. При необходимости саморегулирующиеся кабели можно резать на куски подходящей длины.
Подготовка и разделка кабеля
Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.
Обычно это около 7см.
Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.
Удобнее всего это проделать тонкой отверткой или шилом.
После расплетения волокна скручиваются в одну косичку.
Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.
Под ним запрятана, так называемая матрица с медными жилами по бокам.
Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.
Делая надрез, не повредите сами жилки. Они довольно тонкие.
Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.
После чего удаляете матрицу и остатки изоляции с меди.

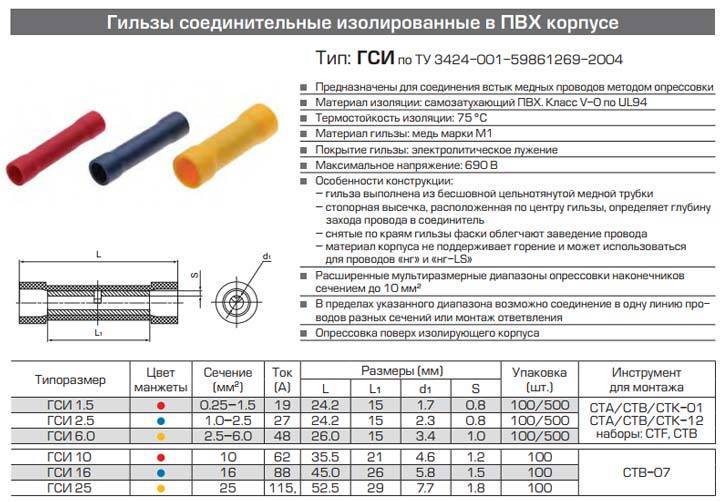

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.
Ошибка №3
Не обжимайте гильзы обычными пассатижами.
Они никогда не создадут нормальный контакт в таком ответственном месте соединения.
Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне. В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ
В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.
В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.
После обжима вставляете на каждую жилку маленькие термоусадочные трубки.
Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.
Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.
Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.
Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.
У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.
Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.
Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.
Заземляющий проводник обязательно должен быть длиньше всех остальных.
Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.
После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.
Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.
Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.
Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.
Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).
Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.
В итоге у вас получится соединение, в котором каждая рабочая жила:
герметична друг от друга
герметична от оплетки
Даете соединению время остыть и переходите к заземлению.
Особенности конструкции греющего кабеля на основе саморегулирующейся матрицы
Медные жилы
По медным жилам подается напряжение к саморегулирующейся матрице. От сечения жил зависит максимальная длина греющего кабеля.
Например, для кабеля мощностью 11 Вт/м площадь сечения жил – 0,5 мм 2 , а для 17 Вт/м — 0,7 мм 2 при этом максимальная длина одного куска кабеля составляет не более 100 м. При мощности саморегулирующегося кабеля 25 Вт и сечении медных жил по 1,1 мм 2 максимальная длина саморегулирующегося кабеля может быть 80 метров.
Саморегулирующаяся полупроводниковая матрица
Полупроводниковая матрица — это «сердце» кабеля, его греющая часть. Свойства материала, составляющего матрицу таковы, что при изменении температуры окружающей среды изменяется электрическое сопротивление самого материала и соответственно его тепловыделение.
Например, саморегулирующийся кабель HS-FSR2-CT 31W при температуре воздуха 0 °С выделяет 36 Вт/м, при нагреве до +20 °С тепловыделение снижается до +25 Вт/м, а при нагревании до +60 °С выделение тепла практически прекращается.
Кроме температурных свойств матрицы есть еще одна важная характеристика, называемая «старение матрицы» — это когда по истечении определенного времени количество выделяемого тепла снижается. У различных марок кабеля данный эффект проявляется по-разному. У качественных кабелей снижение выделяемого тепла изменяется незначительно и за 8-10 лет работы греющего кабеля не превышает 10%. У кабелей низкого качества количество выделяемого тепла может снизится до нуля уже через год использования. Поэтому добросовестные производители, такие как «Heat Systems», «Bartec» постоянно следят за качеством выпускаемой продукции, регулярно проводят испытания греющих кабелей, в том числе и на «старение матрицы».
Внутренняя изоляция
Изоляция греющей матрицы также играет важную роль. Она должна иметь достаточную прочность, однородную структуру и хорошую теплопроводность, а сопротивление изоляции должно быть не менее 1 МОм (п. №4.5.3 «Методические указания по проведению приёмо-сдаточных испытаний специальных электроустановок с применением нагревательного кабеля», ГУ «ПЕТЕРБУРГГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2001 г.).
Экранирующая оплетка
Экран саморегулирующегося кабеля выполняется из луженой меди, он предотвращает возможность поражения людей электрическим током. На данном типе кабеля она должна иметься обязательно! Саморегулирующийся кабель должен быть подключен к питающей цепи через УЗО (п. №3 «Временные технические требования к специальным электроустановкам. Электроустановки распределенного обогрева. Кабельные системы обогрева», ФГУ «БАЛТГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2003 г.).
Внешняя защитная оболочка
Защищает всю конструкцию от механических воздействий и от воздействия окружающей среды.
Самая распространенная оболочка – полиолефиновая, она подходит для большинства сфер применения саморегулирующегося греющего кабеля, применяющегося для подогрева труб и трубопроводов.
В случаях когда саморегулирующийся кабель применяется для систем антиобледенения (обогрев крови и водостоков) внешняя оболочка должна быть из термопластика стойкого к ультрафиолетовому излучению. Иначе через некоторое время под воздействием солнечных лучей она потрескается и кабель выйдет из строя.
В местах, где могут присутствовать коррозионные химические растворы и агрессивные пары применяется оболочка из фторполимера, которая обеспечивает защиту и является стойкой к агрессивным средам.
Применение для обогрева труб
Терморегулирующий кабель применяется для обогрева труб диаметром более 40 мм.

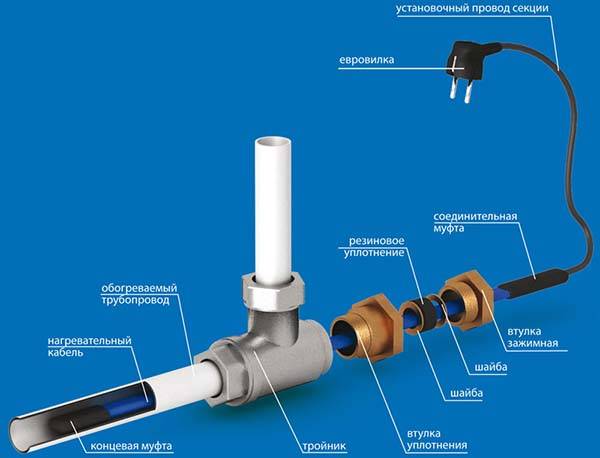

Особенности монтажа системы обогрева внутри трубопровода
Греющий кабель помещают внутри трубы при невозможности внешнего монтажа. Он проталкивается внутрь трубы и подключается к электрической сети с использованием специальной термоусадочной муфты.
Греющий кабель прокладка внутри трубы
Весьма желательно, чтобы эти работы проводил квалифицированный электрик, поскольку работы по прокладке электрического оборудования внутри системы водоснабжения отличаются повышенной опасностью в случае ошибок монтажа.
Дополнительного сервиса и обслуживания система обогрева не требует.
Как закрепить поверх трубы?

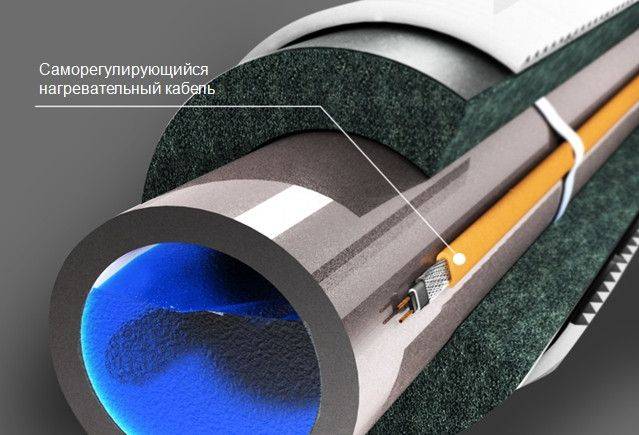

Имеется два основных способа крепления кабеля. Параллельный (линейный) и круговой.
При параллельном (линейном) монтаже, он закрепляется поверх трубы. Длина кабеля в этом случае равняется длине обогреваемого участка.
Параллельный монтаж греющего кабеля снаружи трубы
Возможность саморегуляции кабеля позволяет использовать перехлест при необходимости обогрева наружных запирающих конструкций. Кранов, вентилей, счетчиков, врезок.
Необходимо обеспечить его плотное прилегание к обогреваемой поверхности. Для этого обязательно нужно очистить поверхность трубы.
При круговом креплении, кабель обматывает трубу с шагом витка, согласно спецификации.
После завершения работы, следует обмотать полученную систему алюминиевым скотчем для закрепления и экранирования. В целях снижения теплопотерь, рекомендуется добавить теплоизоляцию.
При монтаже категорически запрещается использовать пластиковый скотч вместо алюминиевого.
Особенности монтажа
Укладка кабеля должна проводиться в благоприятной тепловой зоне.
При температуре ниже -5 градусов монтаж запрещен. Это ограничение связано со структурой полимера внутри него.
При укладке в низких температурах, он может быть поврежден.
Как уложить провод, если он утратил гибкость при 0 градусов?
Аккуратно размотав бухту, производится включение его в сеть примерно на минуту. Кабель восстановит гибкость. После этого можно проводить монтаж.
Подключать к сети не размотанный провод крайне не рекомендуется.
Монтаж муфты
Какие материалы вам понадобятся?
саморегулирующийся экранированный кабель
вилка с проводом и заземляющим контактом
Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).
Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.
Даже если у вас совсем короткий участок кабеля малой мощности.
инструмент для зачистки проводов
кримпер для обжима гильз
муфтовый набор
Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него
Ошибка №2
Не используйте тонкостенные трубки без клея.
Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.
Тонкостенки очень легко повреждаются от внешних воздействий.
строительный фен
канцелярский нож
Прямое подключение греющего кабеля без муфт
Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?
Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.
А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.
Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.
Подобные комплекты выпускает компания Eltherm.
Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.
Освобождаем оплетку и скручиваем ее в жгут.
Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.
Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.
Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.
После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.
На заземление также натягивается трубка.
После этого все жилки и оплетка прессуются втулочными наконечниками.
Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.
Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.
А еще лучше сразу монтировать дифф.автомат.
Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.
Ошибка №10
Очень многие забывают про пусковой ток.
Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.
Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!
Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.
Изоляция проверяется между:
оплеткой и трубой
оплеткой и рабочими жилами
Схема подключения датчиков и метеостанции системы антиобледенения крыши
В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.
Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.
Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.
Каждый кабель отдельной секции маркируется и подключается на свой автомат.
Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.
С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.
А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.
При стыковке разных секций через независимые муфты такого не происходит.
Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.
Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.
жилы на датчик осадков – 13,14,23
на датчик температуры – 17,18
на датчик влажности – 19,20
Датчик температуры монтируется в тени, на северной стороне дома.
Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.
Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.
Датчики влажности и осадков кладут на дно желоба водостока.
Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.
Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.
Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.
Датчик осадков – жилы 13,14,23
Датчик температуры – жилы 17 и 18
Датчик влажности – жилы 19,20
После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.
Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.
Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.
В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.
При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.
В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.
Включаете автомат питания и проверяете работоспособность системы.
В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.
Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.
Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.
Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.
Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.
Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.
Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.
Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.
Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!
Не забывайте, что кабель у вас фактически будет лежать в воде.
И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.
https://youtube.com/watch?v=RLWYfGA0_9E%3F
Источники – cable.ru, Кабель.РФ
Принцип работы и применение кабеля
Кабель выступает проводником, который преобразует поступающую энергию в тепло. Обычно эту деталь используют для обогрева крыш, труб, водостоков. Периодически кабель укладывают под пешеходные дорожки, чтобы на них не появлялся лед. Он одинаково подходит для использования на улице и внутри дома, периодически монтируется для создания теплого пола в доме.
Конструкция из нескольких медных жил проводит электричество. Между ними располагается нагревающая матрица, благодаря которой кабель функционирует. Поскольку матрица находится между питающими проводами, ее основная задача заключается в нагреве. На поверхности проводника есть экран, который защищает провод от электромагнитов.
Частные лица покупают саморегулирующийся греющий кабель для обогрева труб. Подходят модели со следующими показателями:
- Наличие более двух слоев изоляции.
- Гибкость элемента, поскольку иначе он подойдет не для каждого трубопровода.
- Устойчивость к неблагоприятным условиям. Для этого внутрь проводника кладут медную оплетку или небольшую прокладку, за счет этого предотвращаются любые замыкания.
- Невосприимчивость к резкому перепаду температуры или холоду.
В частном секторе греющие кабели используют для предотвращения промерзания на разных участках, а коммерческие организации закупают их для системы пожаротушения или обустройства труб.
Выбор изделия из кабеля
Эксплуатировать греющий кабель можно по-разному, поэтому к его выбору относятся в соответствии с поставленными задачами.
Например, для бытовых нужд при небольшой протяженности водопровода желательно ставить кабельную конструкцию малой мощности и небольших размеров. Частные дома нуждаются в нагревательных кабелях, у которых мощность составляет 50 ватт на 1 м трубы в месяц, что надежно и экономно. Стоимость самих изделий тоже вполне приемлемая.
На большие магистральные направления устанавливают кабель высокой мощности, зависящей от трубных диаметра и длины, что потребует некоторого расхода электричества из-за увеличения эксплуатационного расхода греющей кабельной конструкции.
Саморегулирующиеся кабели бывают двух видов по мощности: рабочей и состояния покоя. Цифры используемых мощностей всегда написаны (выбиты) наверху конструкции.
ВАЖНО! Проводить внутренний нагрев трубы кабелем можно только при условии, что трубный диаметр составляет не менее 20 мм.
Общие сведения
Как утеплить уличный водопровод? Укладка водопровода в землю на двухметровую глубину не дает гарантию того, что он не замерзнет при сильных заморозках. А воде внутри конструкции ни в коем случае нельзя позволить замерзнуть иначе она может порвать и вывести из строя всю водопроводную систему.
В домашней водопроводной системе существует два слабых места.
- Расположение трубопровода на улице под слоем земли.
- Трубопровод расположен в неотапливаемом помещении.
Если утепление водоснабжения в частном доме, что находится внутри помещения провести легче, то водопровод, что проложен снаружи требует более продуманного подхода. В основном деле все зависит от качества используемого утеплителя.
Хороший утеплитель для водоснабжения должен обладать следующими характеристиками:
- низкой теплопроводностью;
- долговечностью;
- простотой монтажа;
- стойкостью к агрессивным средам;
- должен выдерживать рабочую температуру среды;
- пожаробезопасностью и герметичностью;
- невысокой ценой при возможности неоднократного использования
На основании таких характеристик и подбирается оптимальная тепловая изоляция для водопровода в частном доме. На сегодняшний день существует большое количество утеплителей. Немного ниже мы проанализируем некоторые из них.
Выбор кабеля по мощности и производителю
Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.
В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).
Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность 5 до 25 Вт/м. Но опять же, тут все индивидуально.
На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии
Но, расход электроэнергии для подогрева в данном случае будет ощутимым.
Для чего нужен греющий кабель в сантехнике
Watch this video on YouTube
Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.
Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.
Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.
Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.
Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.
Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.
Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.
Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.
Смотреть видео — утепление водоснабжения от траншеи до дома
Утепление труб водоснабжения от траншеи до дома + греющий кабель
Watch this video on YouTube
Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.
Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.
Мощность греющего кабеля для водопровода
Точно определить, сколько мощности требуется для эффективной работы резистивного или саморегулирующегося нагревательного кабеля, пользователю даже с инженерным образованием довольно сложно – расчетные формулы слишком громоздки и подсчет занимает длительное время. Задача по силам только квалифицированным специалистам, a ее решение в быту осуществлено производителями и реализаторами нагревательной электрокабельной продукции.
Для бытовых водопроводов из ПНД стандартным диаметром один или полтора дюйма, оптимальная толщина оболочки утеплителя составляет 30 мм, при использовании канализации понадобится кабель более высокой мощности около 20 Вт на метр или спиральная намотка, при толщине утеплителя 50 мм.
Для наружного обогрева мощность нагревательного кабеля линейно связана с окружающей температурой и состоянием обогреваемых элементов, для трубопроводов ее среднее значение около 20 Вт на погонный метр, на крышах и в водосточных трубах используются мощные резистивные электрокабели до 60 Вт на погонный метр.
Рис. 12 Схема подключения одножильного и двужильного кабелей
4. Саморегулируемый кабель
Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:
Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи
Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%
В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.
Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции
В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:
- В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
- Устойчивость к перепадам напряжения;
- Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
- Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
- При перехлестном монтаже нет риска перегрева и выхода из строя;
- Саморегулируемый проводник практически не нуждается в обслуживании;
- Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
- Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
- При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
- Нет нужды использовать терморегулятор;
- Длительный срок эксплуатации – 30-40 лет.
К недостаткам можно отнести:
- Высокую стоимость;
- Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.
Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.
