Термоусадочная трубка: размеры, характеристики, правила пользования

Достоинства и недостатки

Термоусаживаемая трубочка, по сравнению с другими типами изоляции, имеет множество преимуществ. К ним относятся:

  • Благодаря плотному прилеганию изделие не будет смещаться под действием механических факторов.
  • Монтаж проводится быстро и просто, однако нужно знать правила использования.
  • После усадки изоляционный материал приобретает дополнительную прочность, что делает проводник более жестким и устойчивым к повреждениям.
  • Эксплуатационный период гораздо выше, чем у обычной изоляционной ленты.
  • Изделия имеют широкий спектр применения.

Вам это будет интересно Характеристика гибкого металлорукава для кабеля Несмотря на ряд очевидных достоинств, термоусадочная трубка для проводов, как и любой другой материал, имеет некоторые минусы. Среди них:

  • Термотрубка является одноразовым изделием, использовать ее повторно не представляется возможным. Это обусловлено тем, что под действием температур она повторяет диаметр проводника, поэтому при необходимости снятия ее придется разрезать.
  • Стоимость, по сравнению с классической изоляционной лентой, выше, но не настолько, чтобы этот аспект стал решающим при выборе защитного материала.

Сфера применения и назначение термоусадочных трубок

Такие свойства термоусадок, как эластичность, способность к удлинению, устойчивость к агрессивному воздействию химических веществ и высокий показатель прочности при растяжении, определили область их применения.

Термоусадки преимущественно используются в энергетике для выполнения таких задач:

  • изолирования проводов, а также токоведущих деталей электрооборудования;
  • защиты участков, где соединяются кабельные линии;
  • установки наконечников и соединительных муфт на проводах;
  • маркировки кабелей.

    Основное назначение термоусадки – это изолирование проводов и токоведущих деталей электрооборудования

Кроме этого, термоусадки нашли полезное применение в промышленности. Они активно используются в химической, автомобилестроительной и других отраслях.

С помощью термостойкой изоляции для проводов можно:

  • отремонтировать вышедшие из строя детали машин;
  • защитить различные конструкционные элементы от агрессивного воздействия внешней среды, например, коррозии, а также химически активных веществ;
  • предохранить детали от воздействия высоких температур;
  • обработать слесарный инструмент, например, гаечные ключи или отвертки, чтобы обезопасить их эксплуатацию (создание изолирующего покрытия);
  • защитить от истирания зоны, которые постоянно подвергаются механическим нагрузкам (участки, где механизмы конструкции и ее узлы соприкасаются).

    Термоусадочная трубка на автомобильной пружине для защиты ее от коррозии

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

СОВЕТ: В качестве низковольтных кембриков можно использовать стеклоармирванные электроизоляционные трубки:

Радиант ТСП-200 — стеклоармироанная трубка с покрытием из силиконовой резины

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.

СОВЕТ: В качестве низковольтных термоусаживаемых кембриков можно использовать следующие тонкостенные термоусадочные трубки:

ТУТ ТУТнг Радиант М Радиант 125нг Радиант 135нг

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.

Как пользоваться термоусадочной трубкой: процесс установки

Прежде чем приступать к монтажу термоусадки, необходимо произвести ряд подготовительных работ.

Перед тем как приступать к монтажу термоусадки, необходимо правильно подобрать трубку и подготовить соответствующий инструмент

На этом этапе требуется выполнить следующие операции:

  • подобрать трубку соответствующего типа и размера;
  • определить необходимое для работы количество материала;
  • подготовить инструмент.

Кроме строительного фена для термоусадок, можно использовать и другой инструмент, например, газовый паяльник или пропановую горелку портативного размера. Для этих целей также подойдет горелка инфракрасного излучения.

Как пользоваться термоусадкой для проводов? Для этого необходимо:

  • Очистить поверхность проводов от грязи и мусора.
  • Отрезать фрагмент трубки нужной длины.
  • Надеть термоусадку на участок провода, где выполнено соединение.

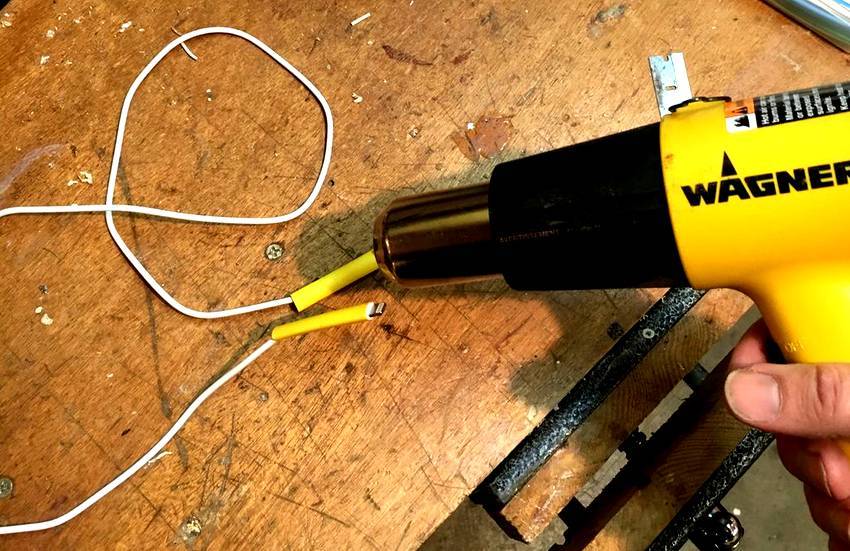

  • С помощью выбранного инструмента нагреть трубку по всей длине.

Кроме строительного фена для термоусадок, можно использовать газовый паяльник, пропановую горелку и даже зажигалку

Процесс монтажа термоусадки несложен, поэтому данную процедуру может самостоятельно выполнить любой человек. Если для изоляции используется длинное изделие большого диаметра, нагревать его следует в направлении от середины к краям, предварительно выполнив осадку трубки по окружности.

Если монтаж термоусадки будет осуществляться на металлическую основу с высоким показателем тепловой проводимости, такую поверхность нужно предварительно прогреть. Если в зоне соединения имеются острые грани, от них нужно избавиться, иначе в результате усадки на изоляции образуются проколы. Не стоит растягивать изделие, если его длины недостаточно, чтобы покрыть участок соединения, поскольку это негативным образом скажется на диэлектрических свойствах и прочностных характеристиках термоусадки.

Термоусадочные трубки надежно защищают электрические соединения. Термоусадка как способ изоляции имеет много достоинств, поэтому пользуется большой популярностью.

Какой вид кембриков лучше?

Отправляясь в специализированный отдел электро товаров, многие потребители часто задаются вопросом: «Какие кембрики для проводов лучше использовать?». Правильный выбор во многом зависит от того, какой вид изоляции планируется выполнять. Например, для того чтобы предотвратить появление короткого замыкания на электро платах, необходимо выбирать термоусадочный материал. Он плотно фиксирует область взаимодействия деталей.

При воздействии высокой температуры, он начинает плавиться, тем создавая сопротивление в зоне открытых участков проводниковой цепи. Диаметр термоусадочной трубки должен быть больше на 2 мм от толщины провода.

Для электроприборов с высокой степенью температурного режима, необходимо выбирать термостойкие изоляторы. Они обладают теплозащитой и качественной изоляцией.

К преимуществам расходного термоматериала относят:

  • широкий диапазон температурного воздействия. Эти изделия можно использовать на разных уровнях электрической цепи;
  • безопасный состав. В процессе нагрева пластиковой поверхности не выделяются токсические вещества, которые негативно сказываются на человеческом здоровье;
  • долгий срок эксплуатации;
  • не вступает в контакт с химическими компонентами. В результате этого, сокращается риск преждевременной поломки оборудования;
  • отлично противостоит коррозии деталей и процессу окисления металлических поверхностей.

Современные модели термоусадочного материала имеют дополнительное вещество во внутренне части трубки. В процессе нагревания оно увеличивает клейкую способность пластика. Благодаря этому место соединения имеет хорошую герметизацию. Температура нагрева поверхности изолятора составляет 60оС.

Обычный кембрик также обладает хорошей электроизоляционной способностью. Для этого необходимо правильно подобрать нужный размер и диаметр каучуковой трубки. Основным преимуществом данного изделия является многократное его использование. Если на поверхности изделия появилась трещина, дальнейшее его применение запрещено. Помимо этого, он имеет низкую стоимость.

Термостойкие изоляторы часто применяют в конструкции индукционной печи, духового шкафа или сушильной камере. Он защищает место фиксации полупроводников в электро цепи и сокращает воздействие высокой температуры на детали прибора. На его поверхности можно делать маркировку спаек.

Технические характеристики термостойкого материала включают в себя:

  • электро непроницаемость. Этот вид изолятора практически не проводит электрический ток;
  • толщина стенок изделия достигает от 2 до 2,5 мм. Это позволяет сделать прочный барьер на электрической схеме;
  • пожароустойчивость;
  • большой выбор диаметров трубок;
  • высокий уровень температурного воздействия. Он применяется на участках электро цепи с температурой от -55 до 600 оС. На фото кембриков изображены модели изоляционного материала.

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм – ДО
  • диаметр полной усадки 20мм – ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

  • 2 к 1
  • 3 к 1
  • 4 к 1
  • 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные

Кроме того, термотрубка бывает клеевой – марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной – 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

В этом случае уже нельзя применять обычный более дешевый вариант.

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.

Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

  • Какая изолента лучше для электропроводки
  • Как защитить кабель от механических повреждений
  • Какие бывают кабель-каналы

Нестандартные варианты применения

Теперь вы знаете, что такое термоусадочная трубка и какой она бывает. Рассмотрим несколько нестандартных вариантов ее применения помимо электроизоляции:

  1. Защита поверхностей от повреждения, коррозии, влаги. Сжимаясь, материал образует прочный слой толщиной 1—4 мм, который убережет кабель или иной предмет от царапин, перетирания или механического воздействия. ТУТ можно применять для дополнительной защиты на углах или при соприкосновении с твердыми поверхностями, чтобы избежать перетирания изоляции. В автомобилестроении ТУТ помогает защитить шланги и трубки от коррозии, порчи камнями или залипания грязью.
  2. Защита от вибраций и шума. К примеру, трубку можно надеть на конвейерные ролики. Это защитит их от повреждения транспортируемой продукцией, снизит уровень шума при работе и убережет от вибрации за счет более плотного прилегания. Трубку можно надеть на ключи — они перестанут звенеть при транспортировке. Ее можно использовать для ограничителей дверей — мягкая поверхность пружинит и снижает шум при распахивании. Можно даже использовать трубочки в качестве мягких накладок на ножки мебели – вы защитите пол от царапин.
  3. Защита от коррозии и ультрафиолета. Допускается использование термоусадочной трубки на клеевой основе для изоляции металлических и пластиковых изделий. Мы рекомендуем применять устройства на клеевой основе, которые надежно заполняют стыки и не дают проникать внутрь даже парам влаги.

Существуют и иные способы использования — вы наверняка придумаете что-то свое. Теперь вы знаете, как пользоваться термоусадкой и что нужно для ее нанесения — не стесняйтесь применять полученные знания в реальной жизни. Этот материал практичный и качественный, он служит по 20—30 лет, не теряя своих качеств. Клеевой состав позволяет надежно изолировать проводник — его можно разместить даже в воде, если правильно изолировать и “запаять” кабель с двух сторон.

Усадка

Усаживается трубка своими руками на место соединения проводов довольно просто, это как раз тот случай, когда не требуются особенные навыки и приглашение профессионала.

Самое важное, не забыть надеть её на один из проводников до того, как они будут соединены в общий электрический узел

Предварительно трубку надо нагреть наполовину требуемой температуры. В случае с тонкостенными изделиями этим пунктом можно пренебречь, а вот для трубки с толстыми стенками и большим диаметром надо выполнить его обязательно.
Натяните трубку на место соединения и начинайте нагрев. Старайтесь не превысить температуру, которую указал производитель. Если вы пользуетесь тепловым пистолетом, это сделать легко, установив его на нужные градусы

Обратите внимание, если превысить необходимую температуру, материал может перегреться, а трубка оплавиться или скрутиться, либо усадка получиться волнообразной. Нагревайте от середины насаживаемого изделия.
Когда центральная часть плотно уляжется на поверхность соединения, начинайте поочерёдно двигать источник нагрева в обе стороны. Постоянно и равномерно двигайте пламя или поток воздуха от середины к краям, чтобы избежать перегрева в каком-то одном месте.
Правильная усадка получается гладкая, на ней не должно быть никаких выпуклостей или бугорков

Если вы применяете клеевую трубку, обратите внимание на то, что после окончания усадки на краях должен выступить клей. Дайте смонтированной термоусадке полностью остыть.

Постоянно и равномерно двигайте пламя или поток воздуха от середины к краям, чтобы избежать перегрева в каком-то одном месте.
Правильная усадка получается гладкая, на ней не должно быть никаких выпуклостей или бугорков

Если вы применяете клеевую трубку, обратите внимание на то, что после окончания усадки на краях должен выступить клей. Дайте смонтированной термоусадке полностью остыть.

Как пользоваться термоусадкой смотрите в следующих видео:

Если вы используете толстостенную трубку, то предварительно обезжирьте поверхность, которую она будет обжимать

Для этого смочите тряпочку в растворителе, в котором нет жира, и протрите.
Очень важно выбрать оптимальную температуру для усадки. Хороший производитель всегда эту цифру укажет на самой трубке либо на общей упаковке (поинтересуйтесь у продавца). Если такие данные отсутствуют, ориентируйтесь на температуру от 120 до 150 градусов.
Перед тем как усаживать трубку на металлические поверхности, их необходимо зачищать от заусенцев при помощи наждачной бумаги.
Если вы будете усаживать трубку на стальные или медные жилы большого сечения, предварительно их прогрейте

У этих материалов большая теплопроводность, за счёт чего в момент усадки от места нагрева может отводиться тепло, что повлияет на качество.
Когда будете отрезать трубку, делайте это аккуратно, чтобы края получились ровными, без заусенцев. Иначе во время усадки трубка может лопнуть, сесть неравномерно или пойти волнами.

Если такие данные отсутствуют, ориентируйтесь на температуру от 120 до 150 градусов.
Перед тем как усаживать трубку на металлические поверхности, их необходимо зачищать от заусенцев при помощи наждачной бумаги.
Если вы будете усаживать трубку на стальные или медные жилы большого сечения, предварительно их прогрейте. У этих материалов большая теплопроводность, за счёт чего в момент усадки от места нагрева может отводиться тепло, что повлияет на качество.
Когда будете отрезать трубку, делайте это аккуратно, чтобы края получились ровными, без заусенцев. Иначе во время усадки трубка может лопнуть, сесть неравномерно или пойти волнами.

Как видите, полимерные трубки в качестве изоляционного материала очень эффективны, надёжны и безопасны. В принципе, позволить себе их применение может каждый. Ценовой диапазон очень широк и зависит от производителя, размера, цвета, наличия клея и дополнительных параметров. Соответственно цене будет и качество – либо это недорогие китайские трубки, либо по 160 евро за 1 м от немецкого производителя с мировым именем.

Правила по монтажу

Прежде чем ответить на вопрос, как пользоваться термоусадкой, отметим, что для данного процесса рекомендуется иметь специализированное оборудование – термоустановку. На ней устанавливается требуемая температура усадки для облегчения процедуры. Как вариант можно воспользоваться зажигалкой или поместить трубку в кипящую воду.

Приведем последовательность действий и правила использования ТУТ:

  • перед установкой рекомендуется нагревать толстостенную или большого диаметра трубку термофеном до половины указанной в параметрах температуры для усадки. Трубки с тонкими стенками не обязательно предварительно прогревать;
  • отрезать требуемый отрезок ТУТ ножницами, при этом следите, чтобы не было заусениц и неровных краев, чтобы избежать надрывов в процессе эксплуатации;
  • растянуть трубку и натянуть на место установки;
  • нагреть до указанной в спецификации температуры, однако не превышать ограничение, чтобы избежать деформации. Горячий воздух нужно направлять от одного конца ко второму или нагревать от центра к краям;
  • дать трубке остыть, после чего процесс завершен.

Итак, установка термоусадочной трубки является несложной задачей, главное не превышать температуру и равномерно нагревать. При выявлении деформации или механических повреждений нужно заменить трубку на новую.

Как пользоваться клеммниками Wago для соединения проводов?

Что такое соединительная муфта для кабеля?

Способы соединения электрических проводов между собой

Провод ПВ 3: Технические характеристики, область применения

Какие провода бывают — все разновидности кабелей и проводов

Основные виды коронок для сверления бетона

Выбор термоусадочной трубки

В первую очередь необходимо определиться с условиями эксплуатации, после этого выбрать ТУТ с соответствующими характеристиками. Например, если возможен контакт с ГСМ, то изделие должно быть масло- и бензостойким. При необходимости обеспечить надежную изоляцию проводов высоковольтного кабеля, выбирается трубка, с защитой в месте соединения до 1000 В.

Далее следует важный момент – подбор диаметра ТУТ. В этом случае следует использовать принцип «-10+20». Он заключается в следующем: минимальная усадка должна быть не меньше 10% от изначального диаметра и не больше 20% от указанного параметра усадки. Наглядный пример работы этого принципа представлен ниже.


Пример, как подобрать оптимальные усадки

При выборе длины следует учитывать, что ТУТ дает продольную усадку. В некачественной продукции страны Восходящего Солнца, она может быть до 20%. В брендовых комплектах, как правило, продольное сжатие не превышает 5-7%.

Читать также: Сетка цпвс что это такое

Грамотный выбор термокембрика

Здесь большую роль будет играть конкретизация задачи, для которой подбирается изделие. Однако, алгоритм подбора незамысловат:

В зависимости от окружающей среды в которой будет эксплуатироваться изделие подбирается материал теромкембрика;
Также необходимо обратить внимание на коэффициент усадки изделия после завершения обработки – особенно это важно, если трубка будет устанавливаться в труднодоступных местах;
Длина трубки всегда выбирается с учетом ее сокращения на 10% после проведения обработки;
Дополнительно нужно учитывать температуру, при которой необходимо осуществлять монтаж.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

  • Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
  • Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
  • С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

  • Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
  • Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

  • Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
  • Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
