Кембрики для изоляции соединений проводов

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

  1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
  2. Определяются с количеством материала.
  3. Изучают имеющиеся предложения на рынке.
  4. Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов. Для установки трубки можно использовать следующий инструментарий:. Для установки трубки можно использовать следующий инструментарий:

Для установки трубки можно использовать следующий инструментарий:

  • строительный фен;
  • термопистолет;
  • переносная газовая горелка;
  • газовый паяльник;
  • пропановая горелка;
  • горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

  1. С проводников удаляют грязь, пыль и любые посторонние частицы.
  2. Термоусадку нарезают на отрезки нужной длины.
  3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
  4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

  1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
  2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
  3. Трубку слегка растягивают и надевают ее на нужный участок.
  4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
  5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

  1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
  2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
  3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
  4. На покрываемой поверхности не должно быть острых граней.
  5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Для чего применяются кембрики в электрике

Назначение трубки – изоляция электрической сети, поскольку соединение при помощи сварки, болтов, пайки, гильз или клеммных наконечников требуется закрыть. Кембрики надеваются на изделия, затем края закрываются изолентой. Свободный край нагревают и придавливают пассатижами.

Термокембрик, помимо прямого назначения, применяется в таких случаях:

  • восстановление изолирующего слоя проводки с постоянным и переменным током;
  • маркировка контактов – на белой трубке четко видны другие цвета;
  • обеспечение защиты кабеля от разрывов или повреждения;
  • маскировка точек соединения при монтаже электропроводки;
  • дополнительная изоляция участков подстанций;
  • предотвращение контактов краев печатной платы друг с другом.

Разновидности

Электроизоляционные кембрики могут быть изготовлены из разных материалов. Самые распространенные — на основе ПВХ из-за низкой стоимости и удобства в применении. Это не одноразовая вещь, ее можно использовать повторно.

Изоляционные трубки с разными параметрами

Пользователям доступны следующие виды изоляции:

  • термостойкая;
  • термоусаживаемая;
  • хлопчатобумажная.

Термостойкая изоляция

В производстве такого вида изоляции используют стекловолоконные материалы. Они устойчивы к высокой температуре, возникающей при замыкании. Не горят, не подвергаются коррозии и сохраняют форму при сильном физическом воздействии. Термостойкие трубки пропитаны смолами и полимерами. Рабочая температура — от -60 до +530 градусов.

К термостойким кембрикам относятся трубки с припоем. Внутренняя часть выполнена из жаростойкого пластика. Внутри располагается припойное кольцо, которое расплавляется под воздействием температур и обволакивает провода в месте скрутки. Их следует предварительно залудить. Такие кольца защишают трубку от непроизвольных перемещений.

Вам это будет интересно Особенности кабельных стяжек

Термостойкий вид изоляции для проводов

Основные характеристики:

  • абсолютно не проводит электрический ток;
  • толщина стенок достигает 3 мм, что препятствует прохождению тока и немного усложняет работу;
  • не плавится и не горит;
  • внутренний диаметр достаточно большой — от 10 до 150 мм;
  • рабочая температура установлена на отметке — от −60 до 530 градусов;
  • не изменяет свойств при воздействии с холодом.

Термоусадочные кембрики

Использование в электрике изоляционных трубок упростилось благодаря термоусадочным кембрикам. Они уменьшают диаметр трубы в месте нагрева. Это свойство позволяет использовать изоляционные трубки с запасом по диаметру. В них легко входят провода, клеммы и спайки и при повышении температуры принимают необходимую форму, для защиты узла. В изготовлении применяется полиэтилен, полимеры (PET, PVDF, PTFE), резины и ПВХ. Объединяет это материалы то, что они растягиваются при нагревании и стягиваются при понижении температуры. Способны плотно облегать место изоляции и контактную пластину.

Термоусадочный вид изоляции

Диаметр трубки может превышать диаметр провода в 2 раза. Это дает превосходство термоусадочным трубкам в сравнении с поливинилхлоридными и термостойкими.

Достоинства:

  • диапазон температур позволяет использовать трубку в электромонтаже;
  • выделение меньшего количества вредных веществ при термоусадке;
  • длительный срок эксплуатации в сравнении с изолентой;
  • невосприимчивость к коррозии;
  • не производит реакции с химическими веществами.

Важно! Перед нагревом термокембрик должен скользить, а не болтаться. При соблюдении всех правил должна получиться влагонепроницаемая изоляция. Понять, что такое термоусадочный кембрик и как пользоваться, можно прочитав выше

Понять, что такое термоусадочный кембрик и как пользоваться, можно прочитав выше.

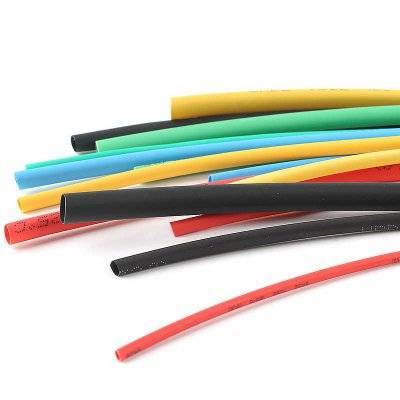

Доступные цвета термоусадочных трубок

Как пользоваться кембриком

В идеальных условиях работы кембрики усаживаются несколькими способами.

Строительный фен

Термоусаживаемый кембрик использовать гораздо удобнее, чем изоленту

Устройство выдает поток горячего воздуха (200-300 градусов), который нагревает термотрубку. Для точного направления струи можно использовать специальную насадку. Соединение остынет и будет твердым через 30-40 сек.

Паяльник

Нагревательный элемент применяется как альтернатива фену. Для усадки поперечника требуется кожухом паяльника пройтись по его поверхности. Жалом работать нельзя:

  • следы нагара останутся на поверхности;
  • жало испачкается;
  • кембрик расплавится при температуре больше 300 градусов.

Источники огня

При использовании тонкостенной термоусаживаемой трубки важно не переусердствовать с огнём

Спички или зажигалка применяются следующим образом:

  1. Пламя горит на расстоянии 2-3 см от кембрика для исключения повреждений.
  2. Быстрыми и короткими движениями проходят со всех сторон, контролируя равномерность стягивания.
  3. Пламя турбозажигалки направляют так, чтобы на трубку попал только поток горячего воздуха.

Минус такого метода – след гари на кембрике.

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм – ДО
  • диаметр полной усадки 20мм – ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

  • 2 к 1
  • 3 к 1
  • 4 к 1
  • 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1. Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные

Кроме того, термотрубка бывает клеевой – марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию. Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной – 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

В этом случае уже нельзя применять обычный более дешевый вариант.

Назначение

Применение изоляционных трубок довольно широко. Потому как для их изготовления используется не только ПВХ (самый бюджетный вариант), но и стекловолокно с полимерами. Об этом пойдет речь далее.

А сейчас будут приведены примеры, где не обойтись без кембриков:

  1. Применение для внешней среды и неотапливаемых зданий при противостоянии влаге.
  2. В качестве закрытия открытых участков жил кабеля и проводов.
  3. Для фиксации соединений.
  4. В качестве защиты от соседствующих приборов под электрическим током.
  5. Дизайнерский ход проводки.

Важно! Кембрики предназначены не только для проводов. Они отлично решают задачи при установке электротехники и подходят для бытовых нужд

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм — ДО
  • диаметр полной усадки 20мм — ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

  • 2 к 1
  • 3 к 1
  • 4 к 1
  • 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные

Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

В этом случае уже нельзя применять обычный более дешевый вариант.

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.

Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

СОВЕТ: В качестве низковольтных кембриков можно использовать стеклоармирванные электроизоляционные трубки:

Радиант ТСП-200 — стеклоармироанная трубка с покрытием из силиконовой резины

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.

СОВЕТ: В качестве низковольтных термоусаживаемых кембриков можно использовать следующие тонкостенные термоусадочные трубки:

ТУТ ТУТнг Радиант М Радиант 125нг Радиант 135нг

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.

Виды кембриков для маркировки проводов

Применение изоляционных трубок разнообразно. Но все зависит от материала их изготовления. Самым бюджетным вариантом являются кембрики из ПВХ. Их достоинство в том, что они вполне годятся для повторного использования.

Что же касается других вариантов трубок, то они могут быть термостойкими, термоусадочными, силиконовыми, бензостойкими и другими. О каждом из них будет рассказано ниже.

Термостойкий

Этот кембрик изготавливается из стекловолокна. Это достаточно качественный материал, который противостоит высоким температурам, не горит, не повреждается коррозией. И сохраняет первоначальную форму при небольших физических нагрузках.

Такую трубку рекомендуют использовать при температуре от -60 до +530 С. И все это благодаря пропитке из смол и полимеров. Еще одно положительное качество термостойкого кембрика– это сохранение структуры даже при низких температурах.

Кембрики такого вида бывают и с припоем внутри. Это нужно, чтобы при нагревании трубки, медные жилы покрылись в местах скруток защитой из стекловолокна. Но, перед скручиванием нельзя забывать об их спайке.

Термоусадочный

Данные трубки выделяются среди аналогов возможностью принимать форму изоляционного узла. Это происходит после нагревания кембрика, за счет уменьшения внутреннего диаметра. Поэтому трубки не нужно подбирать по размеру к проводам, клемме или спайке.

Кембрик свободно одевается на провод и защищает нужное пространство электричества. Изготавливаются такие детали из полиэтилена, силиконовой резины и полимеров вида РЕТ или PTFE. Общее кембриков, независимо от материала изготовления – это хорошая растяжимость при нагревании и принятие формы изоляции.

Еще один тип трубок относится к изделию с проклеенной внутренней частью. Они также хорошо защищают провода от различных воздействий. В данном случае кембрики выпускаются диаметром выше проводов почти в 2 раза. Это только облегчает работу монтажников и исключает подбор кембрика точно по проводу. Что же касается нагрева трубок, то для этого применяется температура от 60 до 130 С.

Силиконовый

Кембрики такого типа представлены марками ТКР, ТКСП, ТРТ и ТКР-М. Для их изготовления применяют кремнийорганические соединения, которые соответствуют ГОСТ 17675.

Они необходимы, если имеется проблема с закрытием сочленений провода. Также для изготовления силиконовых изделий берут и стеклонити, которые представляют собой плотное сечение пропитанное лаком.

Бензостойкий

Для изготовления таких изоляционных трубок используется синтетический каучук. Бензостойкие кембрики просто незаменимы при близком соседстве с горюче-смазочными материалами и нагревательными приборами.

Это не значит, что трубки совсем не горят. Они могут загореться, но после этого быстро потухают. Такие детали не очень популярны, но если они нужны, их другие кембрики не заменят.

Как правильно пользоваться кембриками

Все не так уж и сложно, как может показаться на первый взгляд. Для начала кембрик нужно усаживать потоком горячего воздуха, в этом нам поможет промышленный фен. Правда не каждый имеет возможность приобрести себе фен промышленный, поэтому можно воспользоваться зажигалкой или спичками.

Держать пламя нужно на два сантиметра от термоусадки, для того чтобы он не испортилось. Также можно использовать паяльник, но ни в коем случае не нагревать кембрик жалом паяльника. Это может повлечь за собой ряд проблем, таких как: расплавка кембрика, порча паяльника и останутся следы от жала паяльника. Проще кожухом нагревательного элемента пройтись по термотрубке и тогда она усадится легко и без проблем.

Основное назначение

Надежная изоляция в месте соединения — в этом основное назначение трубки с термоусадкой. Эти работы, при которых ставится термоусадка на провода, весьма распространены у электриков, электромонтажников и электронщиков. Не менее часто с ней сталкиваются умельцы в своей деятельности по домашнему хозяйству. Термоусадочные материалы таких трубок способны резко стягиваться при нагревании начиная с определенной температуры. Температура усадки примерно 110–130 градусов по Цельсию. При этом деформация в большей степени охватывает поперечник термоусадочной трубки. В среднем это двукратное уменьшение. По длине размеры уменьшаются незначительно.

Температурные характеристики материалов, применяемых для трубок, могут отличаться в сторону уменьшения до 60 градусов по Цельсию.

Изоляционная трубка, модифицируемая нагревом, выпускается разных диаметров и цветов, которые необходимо выбирать для конкретного соединения. Существуют, в том числе, и прозрачные термоусадочные трубочки. Отрезок для термической усадки, сделанный на пару сантиметров длиннее будущей скрутки, должен легко надеваться на один из проводов, предназначенных для соединения. После скрутки жил его размещают так, чтобы кембрик, который изолирует скрутку, на одинаковом расстоянии перекрывал изоляцию каждого провода.

Термоусадочная трубка обжимает место установки с достаточно большим усилием. По этой причине между натянутым изолирующим материалом и неровностями обжимаемого предмета образуются каналы, которые делают место соединения негерметичным. Если потребуется достичь хорошей герметизации, например, для защиты проводника от проникновения влаги, надо применить трубку со слоем термоклея. При нагревании трубки клей разжижается и заполняет неровности, по которым влага могла бы проникнуть к соединенным жилам.

Что такое кембрик?

Простым языком, кембрик – это короткий отрезок пластмассовой трубки, которую производят из компонентов с большой степенью сопротивления. Более десяти лет назад в продаже были представлены только твердые модели материала. Они подбирались по размеру и диаметру электрического провода.

Сегодня особым спросом пользуются термоусадочные кембрики. В процессе нагрева резиновой поверхности они в несколько раз уменьшаются в размере. Помимо этого, изоляционный материал меняет свою структуру и надежно фиксирует места соединений проводниковой цепи.

Диаметр кембриков подбирается в соответствии с количеством жил в проводе. Чем больше их количество, тем шире должно быть соединительное отверстие.

Какой вид кембриков лучше

Соединительная муфта для кабеля

На этот часто задаваемый вопрос нельзя ответить однозначно. Каждый вид трубок предназначен для изоляции соединений определённой величины в конкретных условиях

При выборе трубок обращают внимание на следующее:

  • Внутренний диаметр трубки должен равняться 1,5-2 размерам охвата узла соединения проводов. Изготовители маркируют изделия в виде дроби, где числитель – внутренний ø кембрика до усадки. Знаменатель – размер поперечного сечения трубки после термообработки;
  • Допустимая величина сокращения – 1,5-2 раза. Если параметры будут другими, то можно получить недостаточно плотное изоляционное покрытие контактного узла;
  • Стойкость к агрессивным средам. Этим качеством обладают антипиреновые трубки, которые выдерживают кратковременное воздействие открытого огня;
  • Трубки могут быть прозрачными или окрашенными в различные цвета. Разноцветные патрубки вместе с изоляционными свойствами несут информационную нагрузку;
  • Длина изделий. Кембрики реализуют в виде коротких отрезков или катушками.


Кембрик двойной

Обратите внимание! При подборе размера канала трубки к диаметру соединяемых проводов добавляют 2 мм. Этот расчёт применяют, когда внутренний ø патрубка указан в мм

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
