Тонкости укладки провода в стяжку
У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.
Разметка и схема
Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.
Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.
На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.
Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.
Прокладка кабеля
Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.
Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.
На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.
После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.
После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм. На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.
В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.
Видел много проектов, где кабели по полу под розетки прокладываются в гофре. И потом закрываются стяжкой. И они так красиво разложены, с крепежами всякими, гребенками, разноцветные и т.п. Глаз радуется. При этом видно, что в случае необходимости вытянуть провод из гофры наверное можно, но протащить новый по ней — маловероятно, из-за обилия сильных скривлений. по СНиПам — если толщина бетона/стяжки сверху и снизу кабеля больше 2,5 по-моему сантиметров, кабель можно класть без гофры.
Вопрос — кроме эстетики, на кой ляд гофра нужна, и не лучше без неё просто проложить кабели (нормальные) и стяжкой закатать? Что с ними будет?

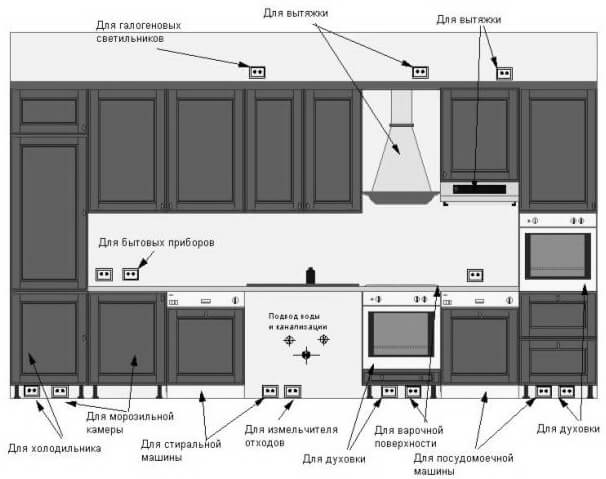

Дом — монолит. На одной кухне у меня 11 розеток (4 по низу под технику — посудомойки, измельчитель и т.п., 2 на фартуке, 1 над столом и 1 в углу под ТВ, 1 под вытяжку, 2 под плиту и духовой шкаф/СВЧ), имеет ли смысл городить магистраль из 4-5 гофр туда?
Как разметить стены и потолок
Потолок из МДФ-панелей
Вот мы и подошли к самому интересному месту – как сделать разметку под проводку своими руками. Предоставляем к вашему вниманию технологию разметочных работ на потолке и стенах.
Сначала нужно без особой точности нарисовать на стенах, где и что будет устанавливаться. Это даст общее представление и покажет, куда нужно вести кабель. Разметьте места установки всех розеток, распределительных коробок, выключателей и стационарной техники (холодильника, плиты, электрокотла и т.д.). Пример можете увидеть на фото:
Начинать работу нужно с распределительного щитка, от которого трасса электропроводки будет разводиться по всем комнатам. Первым делом отметьте, где осуществится ввод кабеля в квартиру (либо частный дом), а также, как кабель от электрощита будет проходить к комнатам. Обычно трасса проходит сверху, 20 см от потолка, но в некоторых случаях возможна и нижняя прокладка линии (20 см от пола). Основные нормированные расстояния, которыми вы должны руководствоваться, предоставлены на схеме:
Также советуем ознакомиться с наиболее подходящими местами для установки розеток на кухне:
Чтобы провести ровную горизонтальную линию вдоль стен, рекомендуется использовать строительный уровень и разметочный шнур. Действовать лучше с напарником, самому будет неудобно. Один человек фиксирует шнур в начальной точке, а второй протягивает его до конца. Потом шнур нужно в натяжке отвести от стены на 30-40 см и отпустить. В результате должен остаться четкий след, представляющий собой разметку электропроводки. Чтобы получилась ровная линия вместо уровня можно просто брать расстояние от потолка в начальной и конечной точке.
Чтобы опустить трассу вниз (к розеткам и выключателям), нужно сделать вертикальную линию. Для этого лучше всего использовать отвес. Фиксируете свободный конец веревки вверху, а отвес опускаете вниз к месту установки электрической точки. По нему можно разметить стены под проводку в вертикальной плоскости. Единственный нюанс – проследите, чтобы отвесу ничего не препятствовало (к примеру, шероховатость поверхности).
В этом случае разметить стены лазерным уровнем будет гораздо проще, т.к. в него уже вмонтирован пузырьковый уровень, который покажет, насколько ровно проходит линия.
Следует отметить, что разметку под крепежные изделия следует делать относительно центра установки, а если вам нужно разметить область под крепление скоб, линии должно быть две.
Когда разметка стен под электропроводку будет выполнена, необходимо перейти к потолку. Хорошо, если вы собрались установить люстру, причем одну. В этом случае проводите диагонали, и место их пересечения будет центром комнаты. Для удобства можно провести диагонали на полу, а потом с помощью отвеса вычислить, где будет находиться центр потолка (поднимаете отвес к потолку и регулируете размещение, чтобы грузик находился прямо над пересечением диагоналей). Разметку диагоналей проще всего выполнить окрашенным шнуром.
Если же вы хотите установить несколько потолочных светильников, то придется сначала сделать осевую линию. Для этого комната делится напополам, а потом уже проводятся диагонали в образованных прямоугольниках. Пример показан на схеме справа.
О том, как разместить светильники на потолке, мы рассказывали в соответствующей статье, в которой предоставили самые популярные схемы расположения устройств.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается порядок действий:

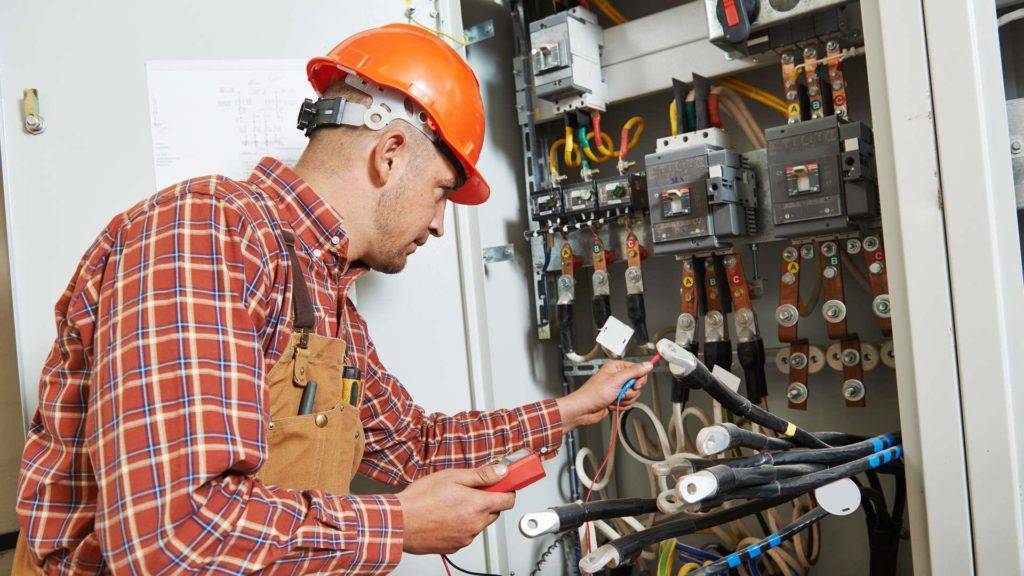

Работа мастера
Вот и вся технология разметки электропроводки в квартире и доме. Как вы видите, ничего сложного нет, главное учитывать предоставленные рекомендации и действовать с напарником.
Будет полезно прочитать:
- Как рассчитать количество кабеля на дом
- Схема электропроводки в трехкомнатной квартире
- Программы для черчения электрических схем
Какой выбрать кабель для электропроводки под ГКЛ
Отделка в доме или квартире может выполняться гипсокартонными листами трех разных типов: обыкновенными, устойчивыми к влаге или огню (ГКЛ, ГКЛВ и ГКЛО соответственно). Для потолков и стен подходят ГКЛ: стоят недорого, выглядят эстетично. Главным недостатком является слабая защита от влаги, возможность тления внутренней части с последующим воспламенением и выделением токсинов
По такой причине при обустройстве скрытой проводки важно использовать ГКЛО
Что касается провода, то здесь подойдет кабель ВВГнг. Две последние буквы указывают на то, что изделие является негорючим. При монтаже кабеля под потолком и в свободном пространстве высотой не менее 15 мм можно дополнительно использовать гофрированные ПВХ-трубы
При ограниченном просвете обратите внимание на провод ВВГнг-LS, имеющий двойную изоляцию. Однако его стоимость в сравнении с обычным ВВГнг будет в 1,5–2 раза выше

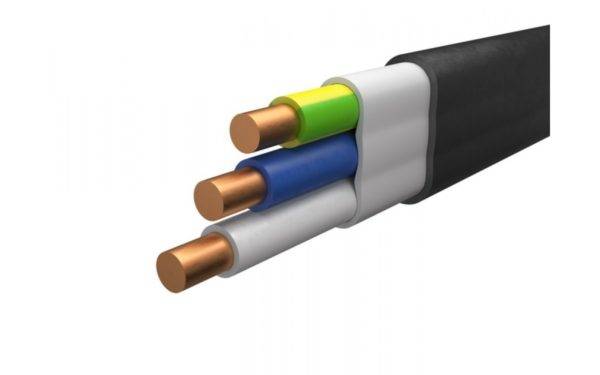

Кабель силовой ВВГнг-LS 3х1.5 с двойной изоляцией
Как закрепить кабель в штробе
Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.
По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.
Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:
Как найти проводку под отделкой
Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.
Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:
- мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
- уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
- на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
- использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
- найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.
Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.
Предыдущая
Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки
Следующая
Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы
Планирование работ

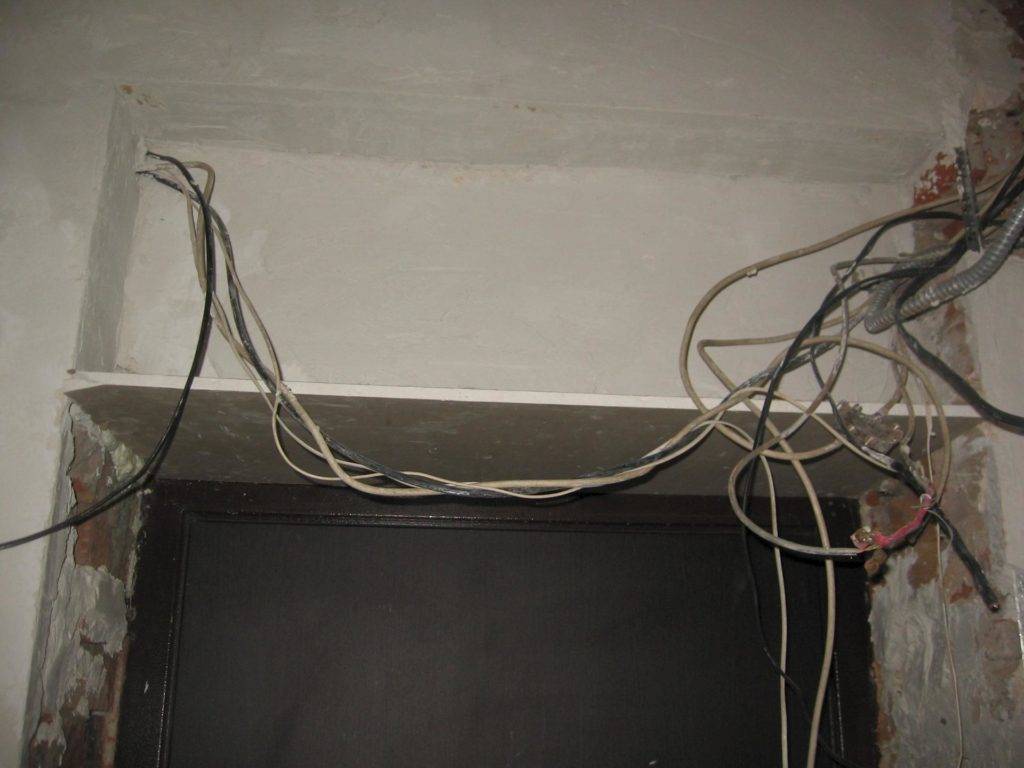

В любом помещении, оснащенном электричеством, рано или поздно понадобится поменять силовой кабель,соединяющий линию электропередач с распределительным щитом. Часто он выходит из строя в подъездах многоквартирных домов. Иногда можно обойтись небольшим ремонтом, но в большинстве случаев при проведении ремонтных работ приходится демонтировать старый кабель и прокладывать новый.
Проверка сетей и выбор материалов
Провести проверку проводки в парадной имеет право специальная комиссия, созданная управляющей компанией МКД (это может быть и кондоминиум). Специалисты производят оценку силового кабеля и в случае признания его непригодным принимают решение о проведении электромонтажных работ.
Обсуждается, какое сечение кабелей и проводов будет оптимальным вариантом для конкретного помещения
При этом учитывают количество максимально потребляемой электроэнергии по формуле,подсчитав общую мощность потребителей (следует обратить внимание на количество этажей и квартир в парадной, электрические или газовые плиты, установленные в квартирах)
Электропроводка должна быть хорошего качества, чтобы не случилось замыканий и пожаров. Что касается материалов, то специалисты рекомендуют отдать предпочтение медному кабелю, который:
- имеет хорошую проводимость;
- минимально подвержен коррозии;
- обладает высокой допустимой нагрузкой;
- надежен в эксплуатации.

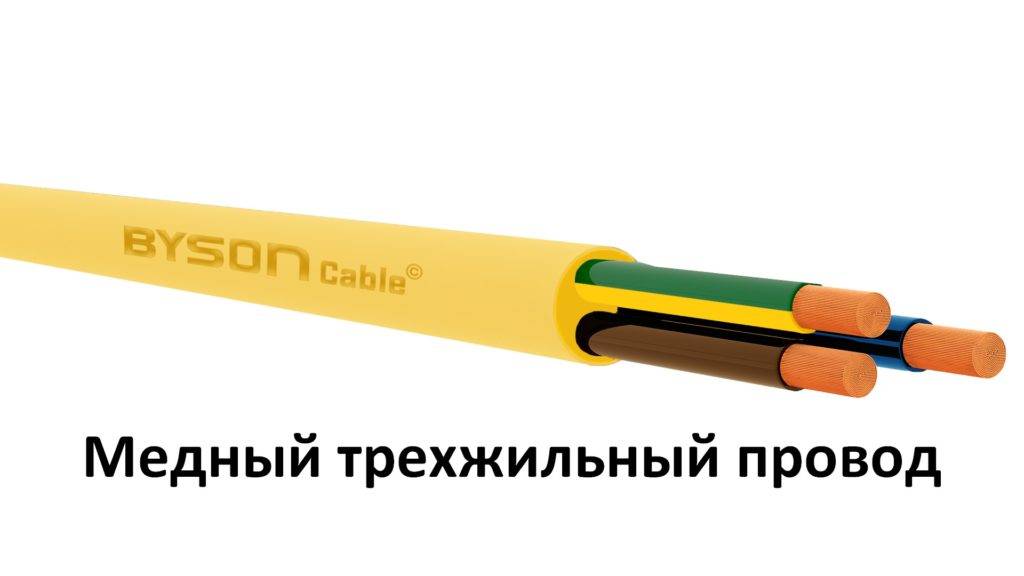

Для безопасности сети лучше всего выбрать трехжильный провод с двойной изоляцией (при нарушении целостности первого слоя второй будет выполнять его функцию).
Необходимо рассчитать длину силового кабеля, приняв во внимание расстояние от места подключения объекта до установки потребителей (1 метр = 1 потребителю) и прибавив 8 процентов на изгибы, без которых не обойтись. Дополнительно подсчитываются затраты на крепежи и аксессуары, а также оплату труда электриков. Помочь в расчетах может бригада приглашенных для работ специалистов
Помочь в расчетах может бригада приглашенных для работ специалистов.
На общем собрании жильцы подписывают акт о согласии на сбор средств для замены и монтажа проводки. Составляется смета, согласно которой закупаются необходимые материалы, и производится расчет с ремонтниками. Согласно технике безопасности, работы должны проводиться электромонтерами по ремонту и обслуживанию электрооборудования, имеющими не ниже третьей группы допуска по электробезопасности.
Перед тем, как приступить к выполнению обязанностей, рабочие проходят вводный инструктаж по технике безопасности, а также обеспечиваются спецодеждой и спецобувью.
Придерживаются следующих принципов прокладки кабелей:
- Электрическую линию проводят вертикально либо горизонтально.
- Повороты проводника производят под прямым углом.
- При прокладке проводов избегают взаимопересечений. Если это невозможно, соблюдают дистанцию в 3 миллиметра, а каждый проводок в месте пересечения изолируют лентой.
- Кабельную линию располагают не дальше15 сантиметров от верхней и нижней поверхности.
- Между батареями отопления и кабелем оставляют зазор больше 3 сантиметров.
- От дверных и оконных проемов и углов проводку отдаляют не менее чем на 10 сантиметров.
Эти рекомендации нужны, чтобы найти скрытые в стене линии, спланировать новые и правильно рассчитать, сколько материалов потребуется для монтажа кабеля в подъезде.
Достоинства и недостатки
К основным преимуществам данного метода укладки электрического кабеля относятся:
- Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
- Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
- Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
- Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
- Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.
Монтаж проводов по полу позволяет избавиться от штробления стен Половая разводка пугает людей по следующим причинам:
- Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
- Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.
При напольном монтаже усложняется замена и возрастает стоимость работ Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.
Разновидности по материалу изготовления
Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:
Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими. Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.
Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.
Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.
Деформация стен
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Насколько практичная проводка по потолку, не нарушаются ли правила безопасности в таком случае?
Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.
Проводка электропроводки в потолке: за и против
Основные правила монтажа проводки в потолке
Дерево
Бетон
Гипсокартон
Натяжной потолок
Как провести проводку электропроводку под кассетной конструкцией самостоятельно
Электропроводящие панели
Советы и рекомендации
На что рекомендуется обратить внимание?
С какими проблемами сталкиваются чаще?
Полезное видео
Общее описание
Перед началом прокладки штроб, требуется заранее прочертить линии, по которым они пройдут, и впоследствии будет проложена скрытая электропроводка.
Для того чтобы линии были строго вертикальны или горизонтальны используется уровень. Не следует делать их слишком высоко или низко, чтобы не помешать последующей установке пола или подвесного потолка. Специалисты рекомендуют сделать запас в 15 см. Места будущих креплений также отмечаются, рекомендуемый шаг – от 20 до 40 см.
На втором этапе прорезаются отверстия под коробки (чаще используют перфоратор), а болгаркой или специальным штроборезом проделываются соединительные штробы. Останется проделать люки в коробах, проводники вкладываются на места и фиксируются. Далее аналогично поступают с кабелем между ними. По завершении все установочные коробки и кабели маскируют штукатуркой, а в заключение работ проводят монтаж выключателей и розеткок.
Способы прокладки проводки по потолку для разных видов поверхностей
Деревянное потолочное основание
Проводка в потолке из дерева в металлической гофре
Проводка под натяжной потолок по деревянной поверхности осуществляется с использованием стальных труб. Внутренний диаметр напрямую зависит от размера проводов. Если сечение позволяет, допускается прокладывать в нем несколько кабелей.
Процесс установки:
Провести разметку, где в скором времени будут прокладываться кабели.
Разметить и установить проходные и распределительные коробки.
Нарезать трубы необходимой длины, надежно зафиксировать их на поверхности потолка и с помощью сварки соединить все элементы.
Все подъемы, спуски и повороты важно производить строго под прямым углом или ответвлением от монтажного короба.
Применяя протяжку, кабель надежно зафиксировать в интервале от одного короба до другого.
Организовать систему заземления.
Металлическая поверхность
Монтаж проводки на металлическую поверхность
Металл – хороший проводник электричества, поэтому очень важно во время монтажных работ соблюдать все требования нормативных документов и правил. Если позволяет категория квартиры и условия, размещать проводку нужно в трубах, изготовленных из электротехнического пластика
Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку.
Железобетонное перекрытие
Закрытая прокладка проводов по железобетонному потолку
Если речь идет о железобетонном потолке, проводка должна осуществляться по специальным каналам. Единственное неудобство реализации — внутри и по краям плит имеются остатки грудок бетона, что значительно затрудняет протяжку кабеля.
Существуют следующие способы, предназначенные для открытой прокладки кабеля по железобетонным плитам:
- специальными крепежными скобами;
- в электротехнических трубах из пластика, которые крепятся на клипсы;
- в пластиковых гофрированных трубах, которые надежно крепятся специальными клипсами;
- в стальных защитных гофрах, которые закреплены хомутами или скобами.
Фальш-потолки
Подготовка гипсокартонного подвесного потолка. Проводка в коробе
Фальш-потолки относятся к подвесному виду. Такие конструкции чрезвычайно популярны, так как создают привлекательный интерьер и позволяют внутри скрыть разные коммуникации. Однако есть один весомый недостаток – ограниченный доступ к проводам и кабелям, монтируемым к распределительным коробкам.
Гипсокартонная панель, реечные, кассетные и натяжные потолки, а также электропроводящая панель могут быть установлены в любом помещении. С учетом среды проводка под потолком проводится следующим образом:
- Крепятся кабели к базовому потолку.
- Если базовый потолок изготовлен из дерева, провода помещаются в стальные трубы.
- Для железобетонных и металлических поверхностей используют гофрированные изделия или электрические трубы, изготовленные из пластика.
Если нет опыта в проведении подобных работ, лучше нанять бригаду профессиональных строителей и разнорабочих, которые быстро, качественно и главное безопасно выполнят монтаж.
Тонкости проводки: с чего начать?
Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.
Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:
- перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
- размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
- как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
- устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
- после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.
Смотрите видео: Электропроводка под натяжной потолок
Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.
Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.
В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.
Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.
Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.
Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.
При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.
Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.
Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.
Следите, чтобы проводники не пересекались.
Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.
Штробить или нет?
Средняя толщина штукатурки, в которую могла бы быть спрятана любая скрытая проводка, составляет 6-7 мм. В большинстве случаев стандартная отделка полностью справляется с маскировкой. Однако если планируется, что толщина слоя штукатурки составит лишь 3-4 мм, целесообразнее будет вначале отштукатурить все стены, после чего проделать каналы нужного размера и снова замазать их после укладки провода.
Важный момент: перед монтажом и сразу после того, как он будет завершен, следует обязательно проверить кабеля на целостность. Для этого используется лампа-пробник или специальный индикатор. Помните: ремонт скрытой электропроводки в случае ошибки потребует куда больше сил, чем лишний контроль над процессом.
Особенности и нюансы монтажа кабеля в гофре в земле
Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов
Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:
не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);
гофра из полимерного ПВХ — возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать «сыпаться»;
ПНД гофра — оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми «вызовами» подземной прокладки кабеля;
необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;
при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;
нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.
Как найти проводку под отделкой
Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.
Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:
- мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
- уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
- на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
- использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
- найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.
Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.
Предыдущая
Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки
Следующая
Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы
Штробить или нет?
Средняя толщина штукатурки, в которую могла бы быть спрятана любая скрытая проводка, составляет 6-7 мм. В большинстве случаев стандартная отделка полностью справляется с маскировкой. Однако если планируется, что толщина слоя штукатурки составит лишь 3-4 мм, целесообразнее будет вначале отштукатурить все стены, после чего проделать каналы нужного размера и снова замазать их после укладки провода.
Важный момент: перед монтажом и сразу после того, как он будет завершен, следует обязательно проверить кабеля на целостность. Для этого используется лампа-пробник или специальный индикатор. Помните: ремонт скрытой электропроводки в случае ошибки потребует куда больше сил, чем лишний контроль над процессом.
Деформация стен
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
