Как закрепить кабель на крыше и водостоке

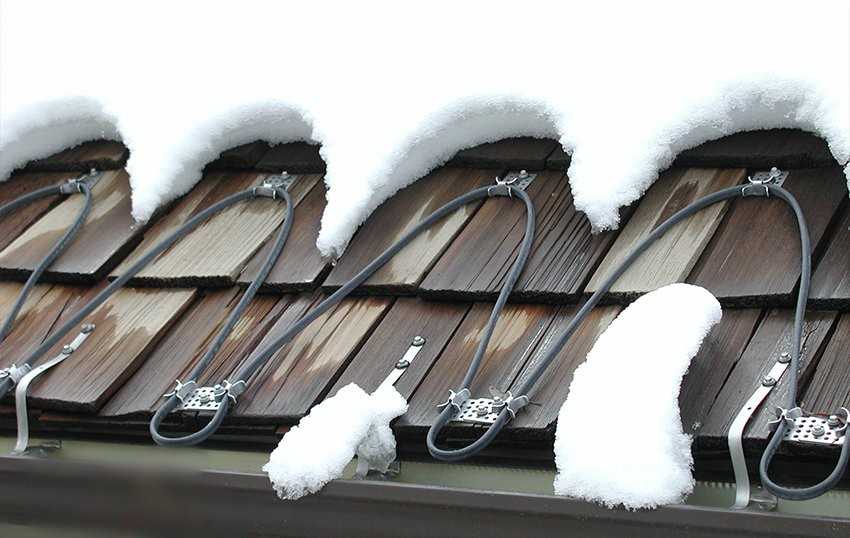

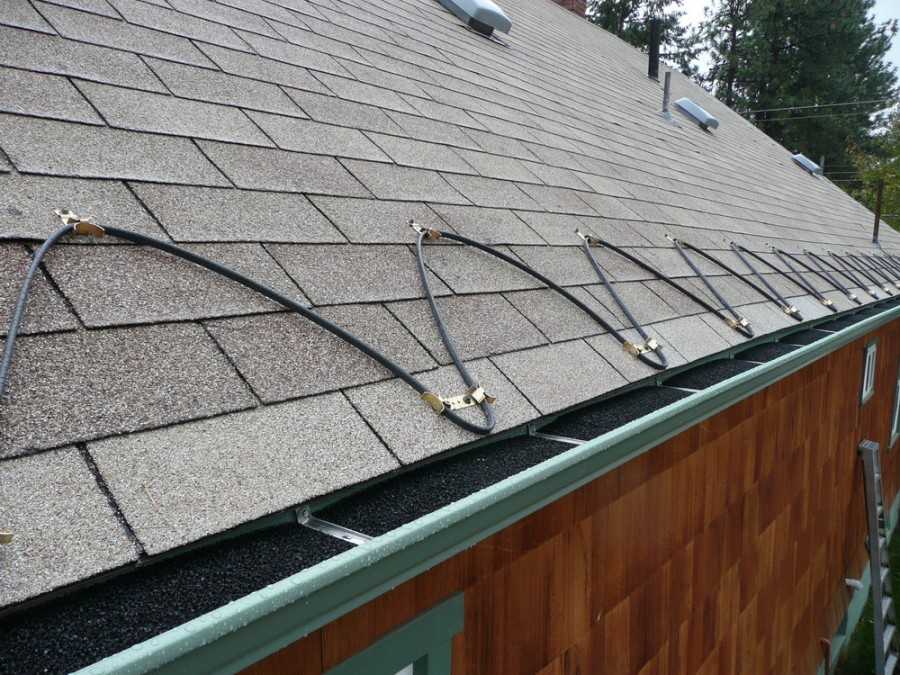

После этого на крыше прикручиваете крепежные клипсы или ленту.
Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.
Шаг между верхним и нижним рядом клипс – 60см.
Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.
Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.
Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.
Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.
Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.
Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.
Данные по сопротивлению должны быть указаны в паспорте на изделие.

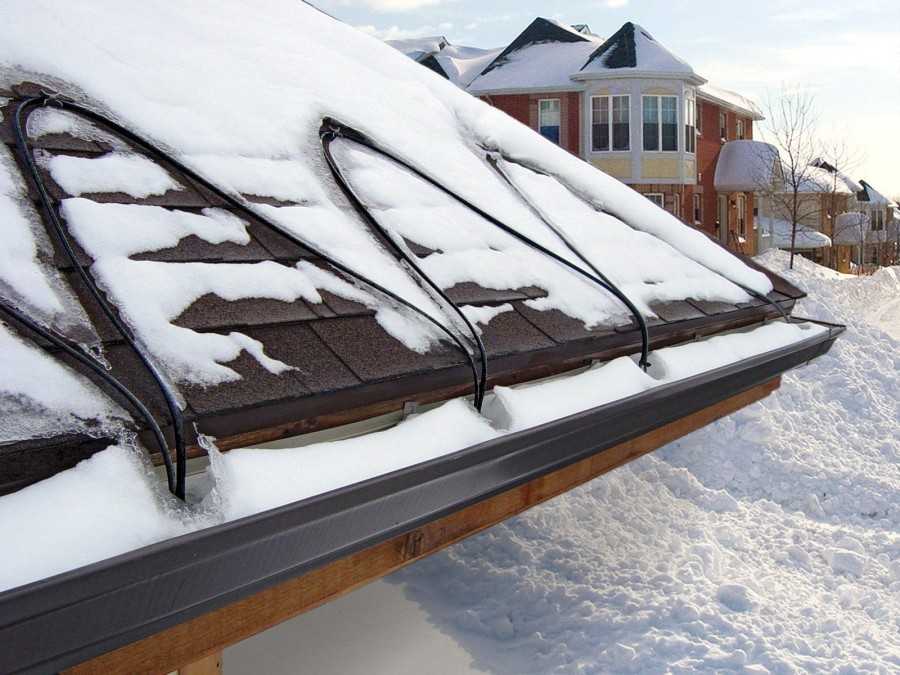

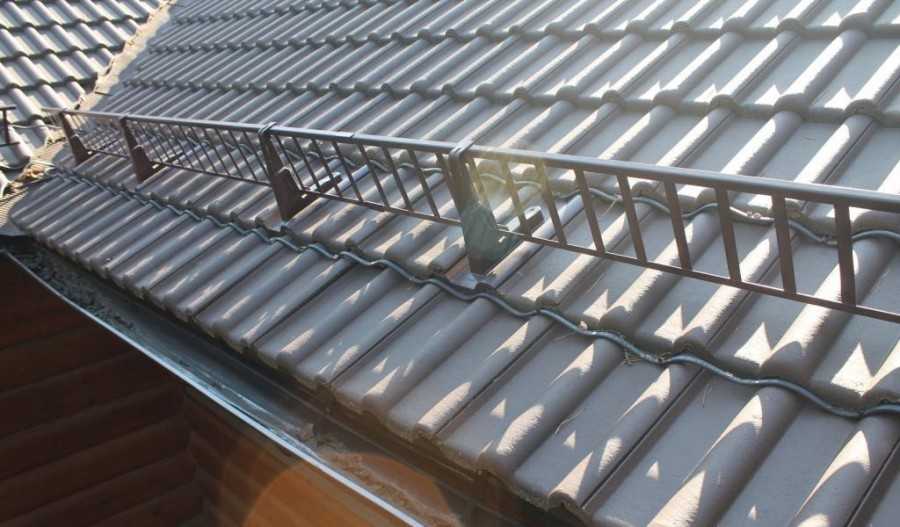

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.
После чего, холодный конец заводится в монтажную коробку под коньком.
Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.
Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.
Такую проверку осуществляют уже не мультиметром, а мегомметром.
Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.
После всех проверок, желоб тщательно очищается от грязи и мусора.
Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.
Но есть и бесклепочное крепление.
Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.
Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.
Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Тросик вертикального участка кабеля подвешивается на крючок.
Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.
Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.
Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.
Кабель через специальные распорки просто одевается на отдельные звенья.
Последнее звено сверху подвешивается на распорный прут или шпильку.
Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.
Например, за ту же монтажную ленту.
Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.
Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.
И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.
После укладки все холодные концы кабелей заводятся в монтажную коробку.
Весь процесс повторяется на всех скатах крыши.
Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).
Это так называемая схема “капающая петля”.
Как закрепить кабель на крыше и водостоке
После этого на крыше прикручиваете крепежные клипсы или ленту.
Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.
Шаг между верхним и нижним рядом клипс – 60см.
Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.
Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.
Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.
Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.
Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.
Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.
Данные по сопротивлению должны быть указаны в паспорте на изделие.
Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.
После чего, холодный конец заводится в монтажную коробку под коньком.
Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.
Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.
Такую проверку осуществляют уже не мультиметром, а мегомметром.
Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.
После всех проверок, желоб тщательно очищается от грязи и мусора.
Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.
Но есть и бесклепочное крепление.
Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.
Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.
Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы
Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Тросик вертикального участка кабеля подвешивается на крючок.
Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.
Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.
Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.
Кабель через специальные распорки просто одевается на отдельные звенья.
Последнее звено сверху подвешивается на распорный прут или шпильку.
Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.
Например, за ту же монтажную ленту.
Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.
Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.
И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.
После укладки все холодные концы кабелей заводятся в монтажную коробку.
Весь процесс повторяется на всех скатах крыши.
Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).
Это так называемая схема “капающая петля”.
Начинаем плясать от фасадной стенки
В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.
Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:
- Анкерный кронштейн.
- Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
- Фасадное крепление — первый элемент системы прокладки по стене.
Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.
Необходимость обустройства проходных узлов
Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда называется кровельной проходкой. Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:
- квадратные;
- круглые;
- овальные;
- прямоугольные и др.
По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным
Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:
- показатели влажности;
- коэффициент загазованности;
- наименьшая и наибольшая температура воздуха внутри сооружения;
- коэффициент запыленности и т.п.
Весь процесс установки зависит от следующих критериев:
- угол наклона кровельного ската;
- интервал от проходки до кровельного конька;
- толщина кровельного перекрытия;
- площадь, которую имеет пространство под кровлей.
В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа кровельной проходки монтируются места, выполненные из бетона в виде монолита.
При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.
Монтаж вентиляции, подробно на видео:
Разновидности кабельных вариантов
В процессе выбора требуемого электрокабеля для обустройства подогревающей системы важно ориентироваться на:
- характеристики;
- специфику применения;
- возможность удлинения или укорачивания.
Для подогрева существуют разнообразные типы электрокабеля, о которых пойдёт речь:
Кровельный кабель резистый имеет фиксированные секции по всей длины, варьирующие от десяти до двухсот метров. К достоинствам относится недорогая ценовая категория.
Недостаток – по длине равноценная тепловая отдача, при этом разные зоны кровли нуждаются в разнообразном тепле. В итоге в одних местах конструкции система будет функционировать абсолютно бесполезно, в других недостаточно мощности для требуемого подогрева.
Что касается кабеля бронированного, то этот вариант относится к инновационному изобретению. В сравнении с предыдущим видом его температурный нагрев достигает 150 градусов.
Кабель зональный предназначен для обустройства в водостоках. Как и резистивный, данный кабель обладает определённой мощностью отдачи тепла. При этом прибор кабелей на кровельной поверхности можно проводить с подгонкой по всей длине в период монтажных работ.
Саморегулирующийся кабель, обустроенный на крыше, имеет свойства подстраиваться под требуемые условия, которые окружают. Варьирование теплоотдачи происходит непременно и зависит непосредственно от количества имеющейся наледи. Для установки обогревательной системы, стоит обустроить нитку, так называемую саморегулируемую посредством отрезков.
Одноконтурные и многоконтурные САУ
САР современные очень часто, практически всегда, имеют параллельные корректирующие устройства или местные обратные связи, как это показано ниже:
САР, в которых регулированию подлежит только одна величина, и они имеют только одну главную обратную связь (один контур регулирования) называют одноконтурными. В таких САУ воздействие, приложенное к какой-то точке системы, может обойти всю систему и вернутся к первоначальной точке пройдя только по одному пути обхода:
А САУ, в которых, помимо главного контура имеются еще местные или главные обратные связи именуют многоконтурными. Обратно одноконтурным, в многоконтурных системах воздействие, приложенное к какой-то точке системы, может обойти систему, и вернутся в точку приложения воздействия по нескольким контурам системы.
Проектирование обогревающей системы
Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.
Выбор зон для обогрева
На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:
Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.
Стыки смежных скатов кровли оборудуют греющим кабелем, уложенным на 2/3 их высоты
Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.
Рядом с воронками греющий кабель укладывают на площади 1 кв. м
Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.
Для обогрева лотков и водосточных труб нагревательный кабель укладывают двумя параллельными линиями
- Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.
Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.
Различные способы раскладки кабельных нагревателей позволяют сделать защиту от снега и льда более эффективной
- Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
- Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.
Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.
Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы
Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.
Расчёт необходимой мощности
Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:
- в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
- в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
- в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
- вдоль желобов — от 200 до 300 Вт/ кв. м;
- на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.

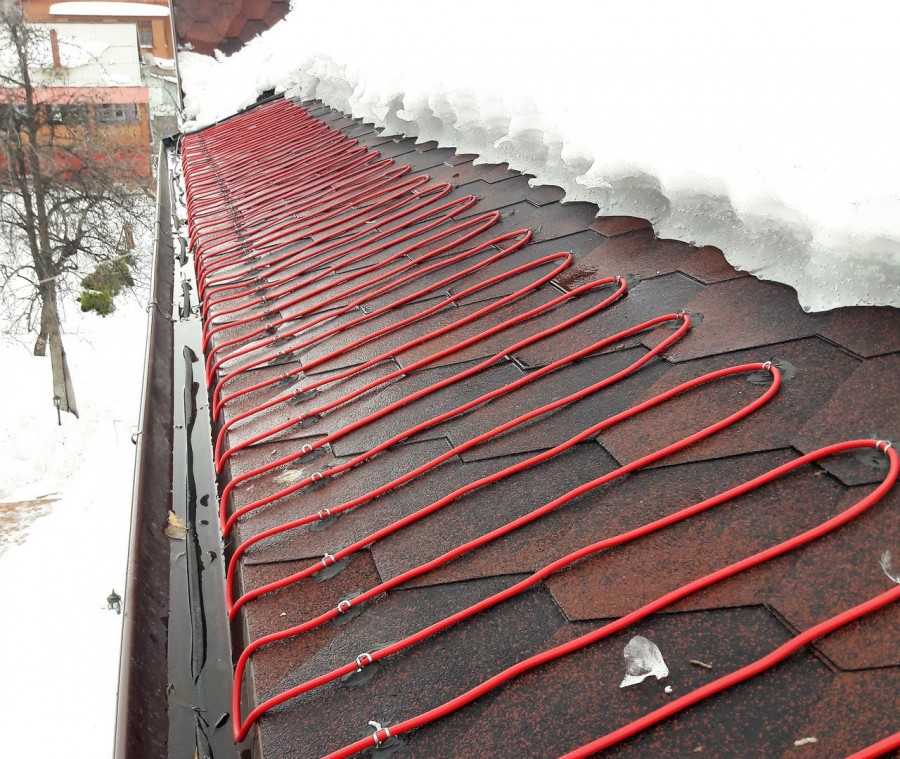

На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.
Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля
Установка коммутирующих устройств
Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.
Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции
Наши преимущества
Опыт свыше 15 лет Большой стаж работы в области систем обогрева кровли
Бесплатные замеры Наш специалист приедет на объект бесплатно
Полный спектр услуг От проектирования до монтажа и техобслуживания
Индивидуальный подход Предлагаем гибкие условия каждому клиенту
| Для корректного расчета системы обогрева кровли заполните, пожалуйста, форму и отправьте нам. Наши специалисты свяжутся с вами в ближайшее время! | Оставить заявку на расчет |
Обогрев крыши, свесов и системы сливов позволяет избежать образования наледи и скопления снега. Мы используем саморегулирующие кабели от лучших производителей, таких как Raychem
,ССТ и другие. Их применение гарантирует быстрый и эффективный обогрев всей кровельной системы.
Конструкция системы антиобледенения
Как уже было отмечено, кабель является главным (греющим) элементом системы антиобледенения водостоков и крыш. Но не единственным. Для сборки полноценно работающей системы применяют следующие компоненты:
- нагревающий кабель;
- подводящий провод, использующийся для подачи напряжения (он не нагревается);
- крепежи;
- соединительные муфты;
- блок питания;
- УЗО;
- терморегулятор.
Продуктивность работы нагревательной системы во многом зависит от терморегулятора. Это устройство позволяет включать и выключать нагревательные секции (кабель), ограничивая их работу в заранее зафиксированном диапазоне погодных условий. Определять их величину терморегулятор может за счет специальных датчиков, которые устанавливаются в местах наибольшего скопления воды.
Обычный терморегулятор характеризуется наличием датчика температуры. Как правило, для небольших систем, применяют двухдиапазонный терморегулятор с возможностью настройки температуры включения и выключения кабеля.
Более эффективно контролирует работу системы специализированный терморегулятор, именуемый метеостанцией. Он содержит несколько датчиков, фиксирующих не только температуру, но и ряд других параметров, влияющих на образование наледи. Например, влажность воздуха, наличие остаточной влаги на трубах и кровле. Метеостанции работают в режиме установленных программ и позволяют экономить до 80% электроэнергии.
Преимущества использования системы обогрева
В результате резких перепадов температуры, атмосферные осадки провоцируют образование ледяных сосулек и даже крупных торосов на кровлях домов. В результате:
- падение сосулек угрожает жизни и здоровью случайных прохожих;
- под тяжестью замерзшей воды повреждается кровля;
- обледенение водостоков приводит к их преждевременному разрушению, а также может служить причиной протечек крыши.
Монтаж греющего кабеля на кровле дает возможность успешно бороться с наледью, не допуская повреждения кровельного материала и несущих конструкций. При этом отсутствует необходимость регулярно тратить значительные средства на оплату услуг промышленных альпинистов для очистки крыши от снега и сосулек.
Монтаж греющего кабеля
Греющий кабель — разновидность кабельно-проводниковой продукции, предназначенной для обогрева различных поверхностей, включая кровельные и водосточные элементы крыш, что делается для защиты кровли от образования наледи в зимнее время года. Данные типы кабелей представляют собой одну или несколько токопроводящих (нагревательных) жил, имеющих особенность выделения тепла при прохождении электрического тока через них.
Разновидности греющих кабелей
Существует несколько разновидностей нагревательных кабелей, отличающихся конструкцией, техническими характеристиками и эксплуатационными качествами. Наиболее распространенными являются следующие два вида:
1. Резистивные кабели. Кабель данного типа имеет низкую стоимость и отличается простотой монтажа. Однако имеются недостатки, а именно фиксированная длина и одинаковая мощность на всем протяжении обогревательной кабельной линии. При укладке греющего кабеля резистивного типа запрещается его укорачивать или удлинять. 2. Саморегулирующиеся кабели. Прокладка нагревательного кабеля этого типа допускает укорачивание или удлинение проводника, что можно делать прямо на месте проведения монтажных работ.
Монтаж нагревательного кабеля на кровельных и водосточных элементах крыш
Правила монтажа греющего кабеля установлены индивидуально для каждого отдельного вида кабельной продукции, типа и конструкции обогреваемого объекта. Рассмотрим, как установить греющий кабель на ендовах, водостоках и желобах крыш.
Укладка нагревательного кабеля на желобах и карнизах
Желоба являются одним из ключевых элементов водосточной системы кровли, потому их прогрев в зимнее время года является обязательной процедурой. Чтобы защитить его от наледи, необходимо проложить греющий кабель по всей длине желоба. Мощность кабеля на погонный метр подбирается в зависимости от диаметра водосточного элемента и составляет от 200 до 300 Вт/м². Крепление кабеля, как правило, осуществляется при помощи специальной алюминиевой клейкой лентой.
Вместе с желобами защите от наледи также подлежит карниз крыши. Кабель на них обычно укладывается «змейкой». Расстояние между ребрами «змейки» подбирается в зависимости от мощности кабеля и типа кровельного материала. Например, металлические листы с волнообразным профилем требуют, чтобы греющий кабель заходил в каждую нижнюю «волну». Длина ребер «змейки» обычно выбирается, исходя из длины «холодной кровли» (часть кровли, неотапливаемая теплом из здания) с прибавкой к этому значению 30–50 см. Крепеж к крыше также может выполняться при помощи алюминиевого скотча либо при использовании разнообразных конструкций (стальной трос, профилированная лента, специальные крепежи-крючки и т. п.).
При монтаже саморегулируемого греющего кабеля на карниз утеплять желоба в отдельности требуется не всегда. Для этого нижние ребра «змейки» просто спускаются с карниза на дно водосточного элемента. Ввиду своих теплофизических характеристик, саморегулирующийся кабель сможет создать оптимальную температуру прогрева и для карниза, и для желобов.
Прокладка греющего кабеля по ендовам
Чтобы уложить греющий кабель на ендовы крыши, не требуется использования какой-либо специальной схемы укладки. Кабель прокладывается от нижней части кровли на расстояние до 2/3 длины ендовы, крепится, загибается и вновь опускается к месту входа. Мощность обогрева на погонный метр подбирается в промежутке от 200 до 300 Вт на 1 м² ендовы. Этот метод прокладки может применяться к обоим типам нагревающего кабеля.
Укладка греющего кабеля в водостоке
Водосточные трубы обычно утепляются двумя кабельными обогревательными линиями по всей длине — от воронки до выходной части. В трубу опускается заранее согнутый кабель, желательно таким образом, чтобы параллельные его части не имели физического контакта между собой (может привести к снижению производительности или самовозгоранию, особенно при использовании резистивных кабелей).
Крепление кабеля в трубе может быть выполнено при помощи клейкой ленты или термоусаживаемых трубок. При длине водосточной трубы более 6 м рекомендуется крепить кабель на стальной трос, который будет выполнять задачу несущего элемента линии для защиты от обрыва (в случае скопления льда на кабеле).
