Требования, предъявляемые ПУЭ к защите
Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

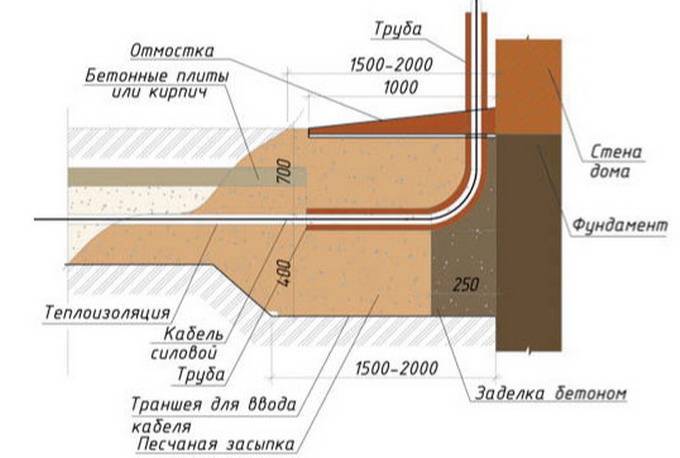

- В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
- На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
- При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
- Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
- Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
- В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.
Можно ли заменить трос канатом
Если коротко, то нельзя. Канат не обладает нужными свойствами и качествами, поскольку при воздействии негативных факторов окружающей среды изделия из ткани быстро выходят из строя. Канат поддается растягиванию, легко перетирается и рвется. Из-за низкой прочности происходят провисания, а обрыв провода приведет к созданию электро- и пожароопасной ситуации.
Технология монтажа тросовых электропроводок
Теоретически монтаж кабеля по воздуху легче, чем организация подземных коммуникаций. Однако на практике он связан с соблюдением важных требований и выполнением работ, которые под силу только квалифицированным и опытным электрикам. Малейшие ошибки могут привести к снижению безопасности кабельной линии, поэтому рекомендуется обратиться к профессиональным мастерам хотя бы для консультации.
Габариты, пересечения и сближения.
2.4.55. Расстояние по вертикали от проводов ВЛИ до поверхности земли в населенной и ненаселенной местности до земли и проезжей части улиц должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м. ¶ При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояния от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м. ¶
Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводу должно быть не менее 2,5 м. ¶
Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м. ¶
2.4.56. Расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м. ¶
2.4.57. Расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений должно быть не менее: ¶
- 1,0 м – до балконов, террас и окон;
- 0,2 м – до глухих стен зданий, сооружений.
Допускается прохождение ВЛИ и ВЛ с изолированными проводами над крышами зданий и сооружениями (кроме оговоренных в гл.7.3 и 7.4), при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м. ¶
2.4.58. Расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений должно быть не менее: ¶
- 1,5 м – до балконов, террас и окон;
- 1,0 м – до глухих стен.
Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается. ¶
2.4.59. Наименьшее расстояние от СИП и проводов ВЛ до поверхности земли или воды, а также до различных сооружений при прохождении ВЛ над ними определяется при высшей температуре воздуха без учета нагрева проводов ВЛ электрическим током. ¶
2.4.60. При прокладке по стенам зданий и сооружениям минимальное расстояние от СИП должно быть: ¶
при горизонтальной прокладке ¶
- над окном, входной дверью – 0,3 м;
- под балконом, окном, карнизом – 0,5 м;
- до земли – 2,5 м;
при вертикальной прокладке ¶
- до окна – 0,5 м;
- до балкона, входной двери – 1,0 м.
Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м. ¶
2.4.61. Расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения должны быть не менее приведенных в табл.2.4.4. ¶
Таблица 2.4.4. Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок. ¶
Водо-, паро- и теплопроводы, распределительные газопроводы, канализационные трубы
Пожарные гидранты, колодцы, люки канализации, водоразборные колонки
Кабели (кроме кабелей связи, сигнализации и проводного вещания, см. также 2.4.77)
То же, но при прокладке их в изолирующей трубе
2.4.62. При пересечении ВЛ с различными сооружениями, а также с улицами и площадями населенных пунктов угол пересечения не нормируется. ¶
2.4.63. Пересечение ВЛ с судоходными реками и каналами не рекомендуется. При необходимости выполнения такого пересечения ВЛ должны сооружаться в соответствии с требованиями 2.5.268-2.5.272. При пересечении несудоходных рек и каналов наименьшие расстояния от проводов ВЛ до наибольшего уровня воды должно быть не менее 2 м, а до уровня льда – не менее 6 м. ¶
Крепление кабелей к потолку
Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).
Крепление кабеля на потолке требует много времени
Ускорить монтаж можно несколькими способами:
- Используя кабельные лотки (описаны выше).
- Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
- Использовать для крепления длинную перфорированную полосу металла.
Область применения
Прокладка кабеля по воздуху возможна в электрических сетях, напряжение которых не превышает 1000 В, что соответствует правилам ПУЭ. Большинство подобных процедур выполняется для соединения двух зданий или здания с линией электропередач, при этом расстояние между объектами должно быть небольшим. Данный вариант подходит во всех случаях, когда нет возможности разместить опоры ЛЭП или вырыть траншеи, либо заказчики хотят сэкономить, поскольку монтаж проводки под землей с финансовой точки зрения никогда не будет целесообразным.
Прокладка по воздуху обычно применяется при небольшом расстоянии между зданиями
Данные технологии могут применяться для обустройства систем освещения внутри помещений с высокими потолками, к которым относятся производственные цеха и огромные склады. Специальные тросовые растяжки позволяют организовать качественное уличное освещение.
Владельцы загородных или частных домов могут избежать трудоемкой работы по выкапыванию траншей, поскольку намного экономичнее и проще протянуть кабель по воздуху от основного распределительного щита до многих хозпостроек, включая мастерскую, гараж, летнюю кухню или баню.
Воздушная подводка электричества к частному дому
Можно ли заменить трос канатом
Если коротко, то нельзя. Канат не обладает нужными свойствами и качествами, поскольку при воздействии негативных факторов окружающей среды изделия из ткани быстро выходят из строя. Канат поддается растягиванию, легко перетирается и рвется. Из-за низкой прочности происходят провисания, а обрыв провода приведет к созданию электро- и пожароопасной ситуации.
Технология монтажа тросовых электропроводок
Теоретически монтаж кабеля по воздуху легче, чем организация подземных коммуникаций. Однако на практике он связан с соблюдением важных требований и выполнением работ, которые под силу только квалифицированным и опытным электрикам. Малейшие ошибки могут привести к снижению безопасности кабельной линии, поэтому рекомендуется обратиться к профессиональным мастерам хотя бы для консультации.
Как выбрать витую пару для квартиры
Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.
При покупке кабеля, используйте эти советы:
1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.
Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.
2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.
3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

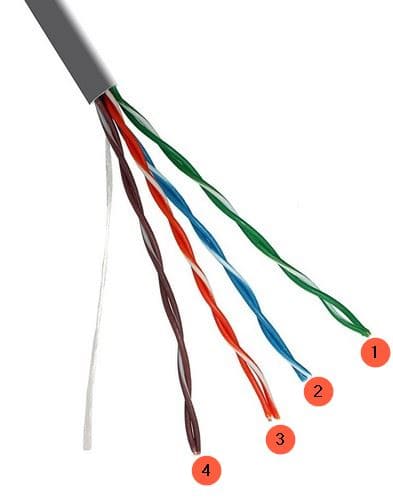

4. Каждая жила кабеля должна быть однопроволочной, как на фото.
Практические советы от специалистов
Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:
- Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
- Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
- Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
- Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
- Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
- Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.
Обзор проделанной работы
Общие правила безопасности, для незащищенного изолированного провода
С точки зрения риска прикосновения незащищенный изолированный провод считается оголенным, то есть неизолированным. Что такое незащищенный кабель? Это проводник, имеющий только изоляцию жилы и внешнюю оболочку (или без нее, например самонесущий изолированный провод). То есть при механическом воздействии острым предметом можно задеть токопроводящие жилы.
Кабель считается защищенным, если он имеет броневую оболочку или проложен в прочной коробке (трубе).
- В местах подключения (коробки, муфты) необходимо предусмотреть подвод электропроводки в виде кольца для переподключения.
- необходимо учитывать изменения температуры как по длине ограждения, так и по длине кабеля. Ни при каких условиях возникновение гравитации недопустимо.
- Расстояние до незащищенного кабеля должно быть не менее 2,75 метра. То есть, если ваш забор высотой не менее 3 м, задача упрощается.
- Материал оболочки с открытой прокладкой (без защитного бокса и рукава) подбирается с учетом внешней среды. Защита от замерзания, перегрева, ультрафиолетовых лучей от солнца.
- По всей длине кабели должны быть доступны для визуального контроля состояния и ремонта.
- запрещается использовать кабель в качестве опорной конструкции для других объектов (даже если кабель самонесущий).
- Конечно, утеплитель должен быть герметичным.
Неофициальная рекомендация: лучше всего использовать кабель с белой внешней оболочкой. В яркий солнечный день проводка меньше нагревается.
Рассмотрим каждый вариант в зависимости от материала забора.
Провод и кабель: в чём различие определений?
В приведённом выше примере СНиП особенности монтажа проводов и кабелей имеют определённые различия. Многие люди не видят отличий между этими видами проводки, часто называя кабеля проводами и наоборот. Однако это считается грубой ошибкой, и вот почему:
- провод — это проводник с лёгкой трубчатой изоляцией или без неё, с одной или несколькими жилами;
- кабель — не один, а целая система изолированных проводников, объединённых в одну конструкцию, которую достаточно удобно устанавливать и эксплуатировать. Такая конструкция позволяет защитить проводники от негативного влияния окружающей среды и различных механических повреждений.
Простыми словами, если Вы видите перед собой проводники без изоляции — это провод, во всех остальных случаях перед Вами будет находиться кабель. Конечно, кабель гораздо мощнее и надёжнее провода, такие характеристики оставляют отпечаток и на стоимости изделий.
В завершение следует подчеркнуть, что СНИП: электромонтажные работыраспространяются не только на монтаж проводов и кабелей, но и на:
- подготовку к работам по электромонтажу;
- осуществление контактных соединений;
- организацию кабельных линей;
- работу с токопроводами и воздушными линиями электропередач;
- установку и управление подстанциями;
- управление электросиловыми установками;
- осуществление пусконаладочных работ и не только.
Перед тем как начать руководствоваться нормами и правилами, указанными в справочнике, убедитесь, что к немунет утверждённых изменений и усовершенствований.
Глава 2.1 электропроводки. Далее Назад
Согласована с Госстроем СССР 28 июля 1975 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 20 октября 1977 г. Внесены изменения Решениями Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/79 от 18 октября 1979 г. и № Э-2/83 от 25 февраля 1983 г.
Область применения, определения.
Общие требования.
Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки.
Открытые электропроводки внутри помещений.
Скрытые электропроводки внутри помещений.
Электропроводки в чердачных помещениях.
Наружные электропроводки.
Глава 2.2 токопроводы напряжением до 35 кв.
Согласована с Госстроем СССР 28 января 1977 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 февраля 1977 г. Внесены изменения Решением Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/83 от 25 февраля 1983 г.
Область применения, определения.
Общие требования.
Токопроводы напряжением до 1 кв.
Токопроводы напряжением выше 1 кв.
Гибкие токопроводы напряжением выше 1 кв.
Глава 2.3 кабельные линии напряжением до 220 кв.
Согласована с Госстроем СССР 10 июня 1975 г.; утверждена Главтехуправлением Минэнерго СССР 18 августа 1975 г. Внесены изменения Решениями Главтехуправления Минэнерго СССР № Э-13/77 от 19 декабря 1977 г., № Э-1/78 от 11 января 1978 г., № Э-2/80 от 28 января 1980 г., № Э-6/81 от 15 мая 1981 г., № Э-10/81 от 20 августа 1981 г., и № Э-3/83 от 28 февраля 1983 г.
Область применения, определения.
Общие требования.
Выбор способов прокладки.
Выбор кабелей.
Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий.
Соединения и заделки кабелей.
Заземление.
Правильная укладка кабеля
Сам кабель укладывается в траншею “змейкой”.
В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.
Только не переборщите с изгибами.
Ошибка №7
А вот делать запас в виде колец не допускается.
Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.
Ошибка №8
До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.
Как это правильно сделать читайте в отдельной статье.
Сверху уложенного кабеля опять засыпается небольшой слой песка.
2.3.140
Расстояние между кабелями, заглубляемыми в дно
рек, каналов и т. п. с шириной водоема до 100 м, рекомендуется принимать не
менее 0,25 м. Вновь сооружаемые подводные кабельные линии должны прокладываться
на расстоянии от действующих кабельных линий не менее 1,25 глубины водоема,
исчисленной для многолетнего среднего уровня воды.
При прокладке в воде кабелей низкого давления на глубине
5-15 м и при скорости течения, не превышающей 1 м/с, расстояния между
отдельными фазами (без специальных креплений фаз между собой) рекомендуется
принимать не менее 0,5 м, а расстояния между крайними кабелями параллельных
линий – не менее 5 м.
При подводных прокладках на глубине более 15 м, а также при
скоростях течения более 1 м/с расстояния между отдельными фазами и линиями
принимаются в соответствии с проектом.
При параллельной прокладке под водой кабельных
маслонаполненных линий и линий до 35 кВ расстояние по горизонтали между ними в
свету должно быть не менее 1,25 глубины, исчисленной для многолетнего среднего
уровня воды, но не менее 20 м.
Расстояние по горизонтали от кабелей, заглубляемых в дно
рек, каналов и других водоемов, до трубопроводов (нефтепроводов, газопроводов и
т. п.) должно определяться проектом в зависимости от вида дноуглубительных
работ, выполняемых при прокладках трубопроводов и кабелей, и быть не менее 50
м. Допускается уменьшение этого расстояния до 15 м по согласованию с
организациями, в ведении которых находятся кабельные линии и трубопроводы.
Область применения
Прокладка кабеля по воздуху возможна в электрических сетях, напряжение которых не превышает 1000 В, что соответствует правилам ПУЭ. Большинство подобных процедур выполняется для соединения двух зданий или здания с линией электропередач, при этом расстояние между объектами должно быть небольшим. Данный вариант подходит во всех случаях, когда нет возможности разместить опоры ЛЭП или вырыть траншеи, либо заказчики хотят сэкономить, поскольку монтаж проводки под землей с финансовой точки зрения никогда не будет целесообразным.
Прокладка по воздуху обычно применяется при небольшом расстоянии между зданиями
Данные технологии могут применяться для обустройства систем освещения внутри помещений с высокими потолками, к которым относятся производственные цеха и огромные склады. Специальные тросовые растяжки позволяют организовать качественное уличное освещение.
Владельцы загородных или частных домов могут избежать трудоемкой работы по выкапыванию траншей, поскольку намного экономичнее и проще протянуть кабель по воздуху от основного распределительного щита до многих хозпостроек, включая мастерскую, гараж, летнюю кухню или баню.
Воздушная подводка электричества к частному дому
Это интересно: Кабельные муфты — назначение, классификация, фото
Прокладка кабеля под землей
Работы ведутся ручным способом или с помощью механизмов. Первоначально разрабатывается проект, учитывающий условия использования и степень защиты кабелей. Считается одним из наиболее сложных способов прокладки электромагистралей. Кабель может быть уложен непосредственно в траншеи или в блоки.

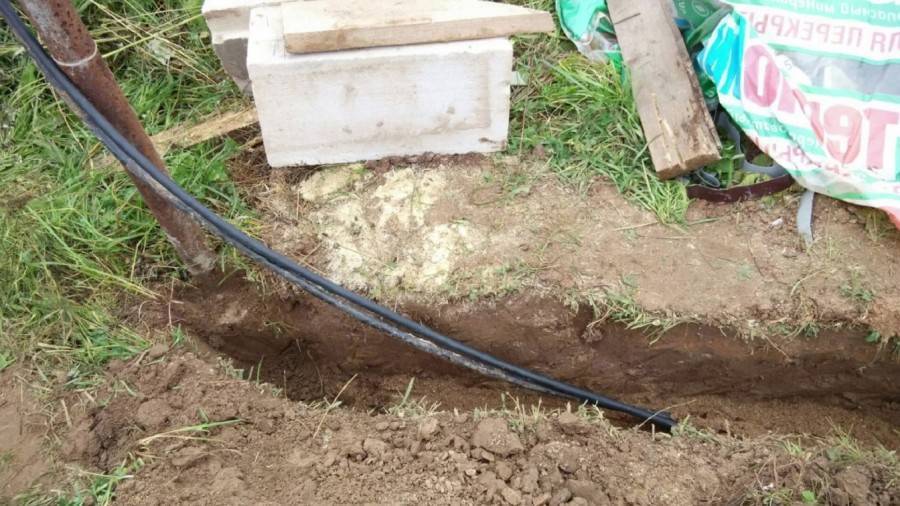

В траншеях. На местности выявляются места с наиболее безопасными условиями для прокладки. Кабели укладывают методом раскатки с помощью тягового механизма в вырытых земляных траншеях.
Преимущества:
сравнительная дешевизна и небольшой объем работ; подходящие условия для охлаждения электрокабеля.
Недостатки:
земляные работы могут привести к повреждению системы.
В блоках. Кабели прокладываются в блоках — специальных конструкциях, расположенных в земле на определенной глубине. Блоки изготавливаются из различного материала, в частности из железобетонных панелей.
Преимущества
: высокая степень защиты от блуждающих токов и агрессивного воздействия грунта.
Недостатки:
слабое использование сечения кабельных линий; нерациональное использование строительной длины кабеля в связи с разными расстояниями между колодцами; значительные затраты труда обслуживающего персонала на содержание блочных колодцев.
Требования к прокладке
Требования, которые предъявляются к этому виду работ, регламентируются двумя основными нормативными документами. Первый источник — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок. О переходе кабеля через стены сказано в разных пунктах, например в главе 2.1. п. 2.1.58. Второй документ – СНиП 3.05.06-85 (в п. 3.18), описывающий нормы при строительстве и монтаже электротехнических устройств. Информация по данному вопросу содержится также в Федеральном Законе от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Статья 82, формулирующем требования пожарной безопасности.
Для производства строительных и монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладывать кабель или провод через стены, проект должен содержать архитектурно – строительную часть. Отверстия, которые должна иметь стена или перегородка, через которые предполагается прокладка проводов и кабелей, должны быть обозначены на чертежах проекта.
Выполняемые в соответствии с проектом проемы (отверстия) в стенах, перегородках, перекрытиях и фундаментах не должны иметь в обрамлении ослабленных участков, которые могут разрушиться в процессе эксплуатации. В целом, прокладка кабеля через стены должна отвечать следующим требованиям:
- прокладка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации.
- при монтаже проводки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.
Выполнение этих условий обеспечивается за счет соблюдения следующих правил:
- Прокладка кабелей и электропроводки через несгораемые стены и перекрытия осуществляется в трубах, коробах или непосредственно в проемах. При этом, в проемах, без использования дополнительной защиты, может быть уложен только защищенный (бронированный) кабель. О том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
- Если стена, перегородка или перекрытие, выполнены из сгораемого материала, прокладка проводниковых изделий осуществляется в стальных трубах.
- Пространство между проводами и трубами или коробами, а также все резервные проемы и короба, герметизируются. О том, как герметизировать кабельный ввод, мы также рассказывали.
Материал, который используется для герметизации проемов, должен быть легко удаляемым в случае необходимости. Огнестойкость герметика не может уступать огнестойкости, которой обладают стена, перегородка и перекрытия. Уплотнение с помощью герметизирующего материала производится с обеих сторон труб, коробов, проемов.
Если проход кабеля через стену выполнен в отрезке трубы, ее радиус изгиба, если таковой имеется, не должен превышать допустимый радиус изгиба используемой марки проводника (этот параметр указывается в технических характеристиках).
Часто задаваемые вопросы электриков
Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?
Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.
Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?
В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.
Вопрос №3. Можно использовать трос в качестве нулевого провода?
Да, при условии, что он имеет надежное заземление.
Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?
Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.
Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?
Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.
Защита подземных электрических линий
Для защиты кабеля можно использовать специальную гофрированную пластиковую защитную оболочку, асбестоцементные или ПЭТ водопроводные трубы. Канализационные применять не следует, так как у них тонкие стенки, которые не смогут обеспечить защиту от большой нагрузки. А также не рекомендуется укладывать кабель в стальные трубы. Для обеспечения надежности, при подвижках грунта, их необходимо сваривать по всей длине, в противном случае острые края могут перетереть провод. Следует сказать что бронированная продукция не нуждается в такой защите, но многие потребители и для таких изделий используют защитные футляры.
Если на кабельной подземной трассе применяются футляры из труб, то стыки необходимо соответствующим образом заделать, чтобы исключить попадание воды и грунта во внутреннюю полость. Для этих целей можно использовать кладочный раствор, замоченную в цементном молочке ветошь или специальные герметики. Кому что нравится! Только необходимо помнить, что кабель в футляре должен иметь определенную слабину, то есть натягивать его не следует. Это почти все, что можно сказать о кабельных защитных оболочках.
Кроме этого, подземные электрические линии необходимо экранировать сверху. Такая защита исключает возможность повреждения коммуникаций при проведении различных строительных и земельных работ. Для линий с напряжением до 380 В применяются пластиковые сигнальные ленты или кирпичный ряд. Укладывают защиту на глубину 25 см от поверхности почвы. Для высоковольтных подземных кабельных линий используются бетонные плиты, уложенные по соответствующей технологии на специальные поддерживающие конструкции.
Оборудование слаботочных систем
Монтаж линии слаботочки сопровождается установкой телекоммуникационного оборудования:
- роутеров, сетевых адаптеров, модемов, усилителей сигнала;
- антенн;
- маршрутизаторов, коммутаторов;
- факсов, мини-АТС;
- видеорегистраторов и видеокамер;
- видеодомофонов;
- считывателей, сетевых контроллеров, преобразователей интерфейса;
- прочих устройств.
Для монтажа используются стойки, модули, кабель-каналы, ответвители, кронштейны, шкафы, колонны, модули, люки, розетки.
Компания Витсервис осуществляет профессиональную установку слаботочных систем в домах, общественных и коммерческих зданиях. Цены услуг можно узнать по телефону
Действующие требования
Итак, текущая редакция ПУЭ разрешает прокладку кабелей и проводов по заборам и другим подобным конструкциям с условием соблюдения некоторых норм.
Во-первых, желательно для прокладки использовать бронированный кабель, например, ВВБГ. Причина проста – такой кабель гораздо лучше защищен от возможных механических повреждений. Но при этом он и дороже. Поэтому мы в этой статье будем ориентироваться на более дешевые небронированные кабели и провода марок ПВС (соединительный провод) и ВВГ.
Из-за отсутствия брони эти кабели должны прокладываться на высоте не менее 2 метров от уровня земли. В противном же случае их необходимо обеспечить дополнительной защитой от механических повреждений с помощью труб или коробов.
